风冷式空气处理机组结构三维模型

　　做暖通项目配套的结构设计快八年，经手的空气处理机组三维建模不下二十套，这次做的风冷顶出风款AHU，是专门针对中小型商业空间、工业配套车间的新风温湿度处理场景开发的，建模前先跑了三个已落地的同类型项目现场，把安装、运维里碰到的结构问题全部揉进了这次的设计里。

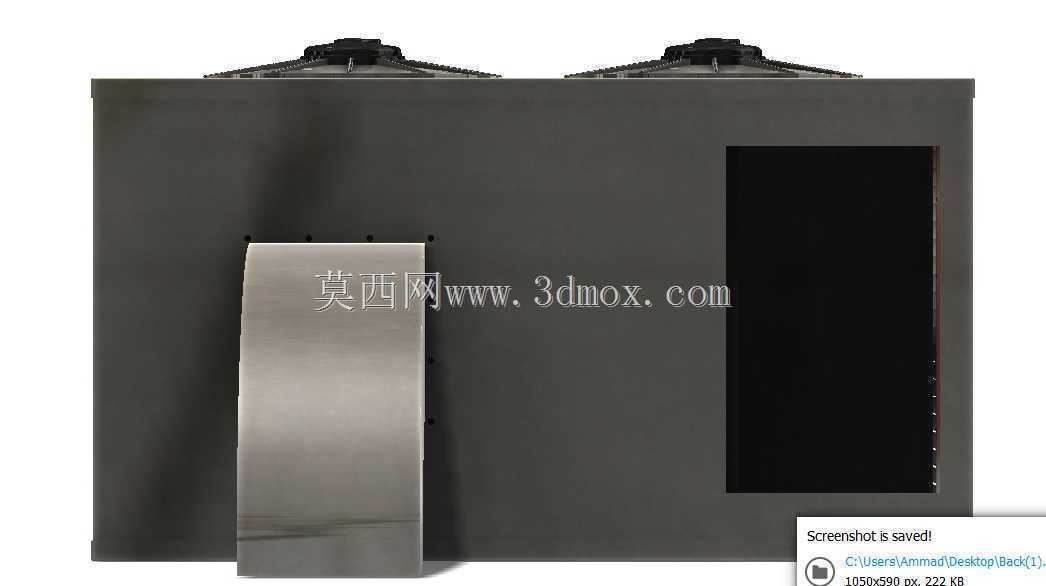

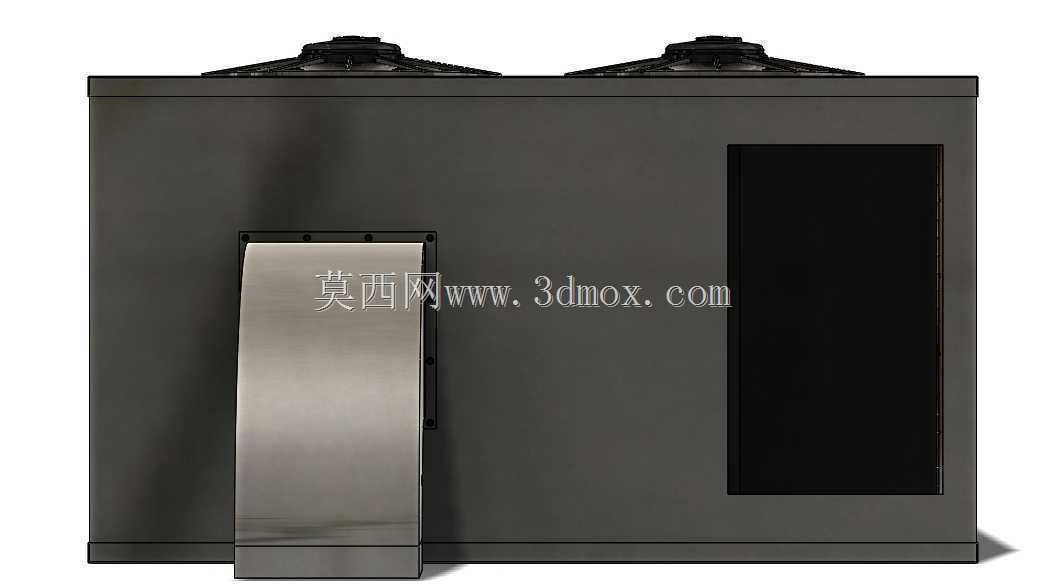

　　先讲实际应用里的场景适配，这类机组不像大型中央空调的水冷机组需要配套冷却塔、冷却水泵管路，它自带风冷冷凝段，顶置双轴流风机直接和室外空气换热，适合没有集中冷却水系统的场景，比如独栋的小型生产车间、城郊的仓储配套办公区、临街的商业门店，还有一些对安装空间要求紧凑的老旧建筑改造项目——这些场景往往没有预留专用的设备机房，机组多数直接放在屋面或者室外硬化平台上，所以建模的时候首先卡的就是安装边界尺寸，整体长宽高控制在1800mm×1100mm×1450mm，底部预留120mm高的槽钢安装底座，底座上开的长圆孔间距完全适配常规屋面设备基础的预埋螺栓间距，不用现场二次打孔改基础，省掉安装阶段的不少麻烦。侧面的新风接风管的弯头特意做了45度导风弧段，不是生硬的直角弯，之前有个项目用直角弯头的机组，运行的时候风噪比设计值高了8分贝，后来现场加导流片才解决，这次建模直接把导流弧和弯头做成一体结构，减少现场加装的工序，也避免后期导流片脱落的问题。

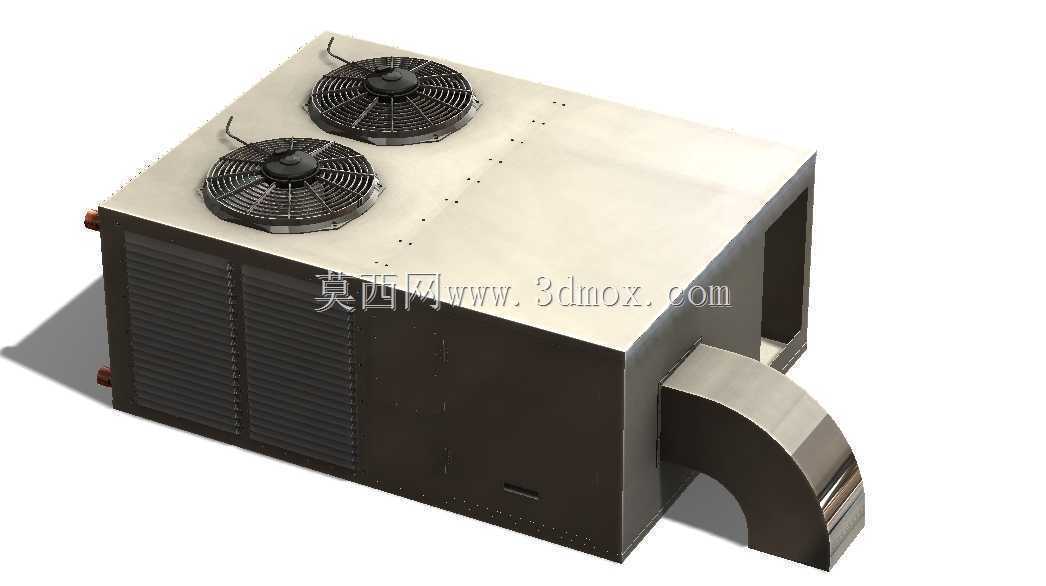

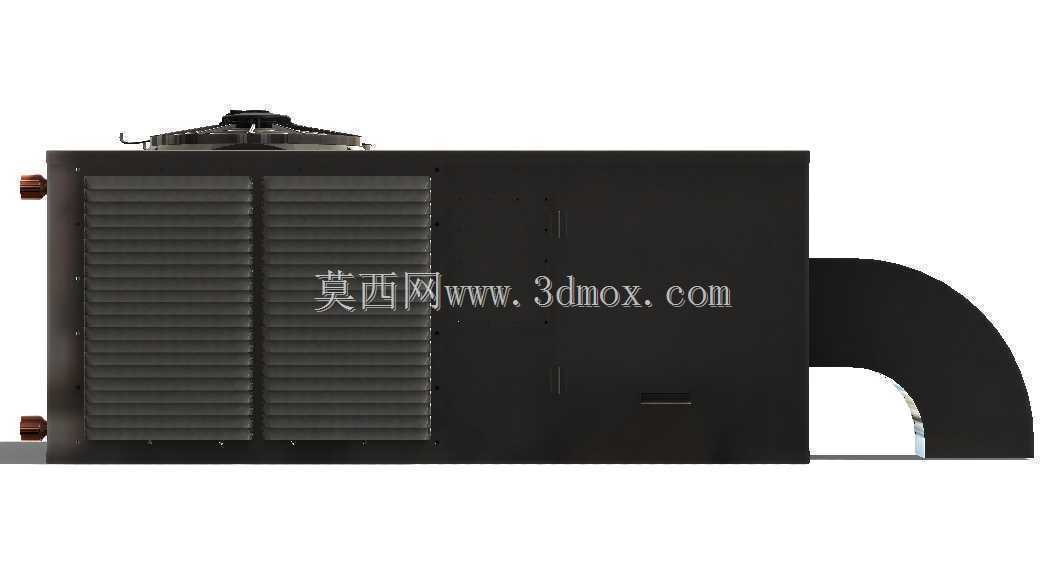

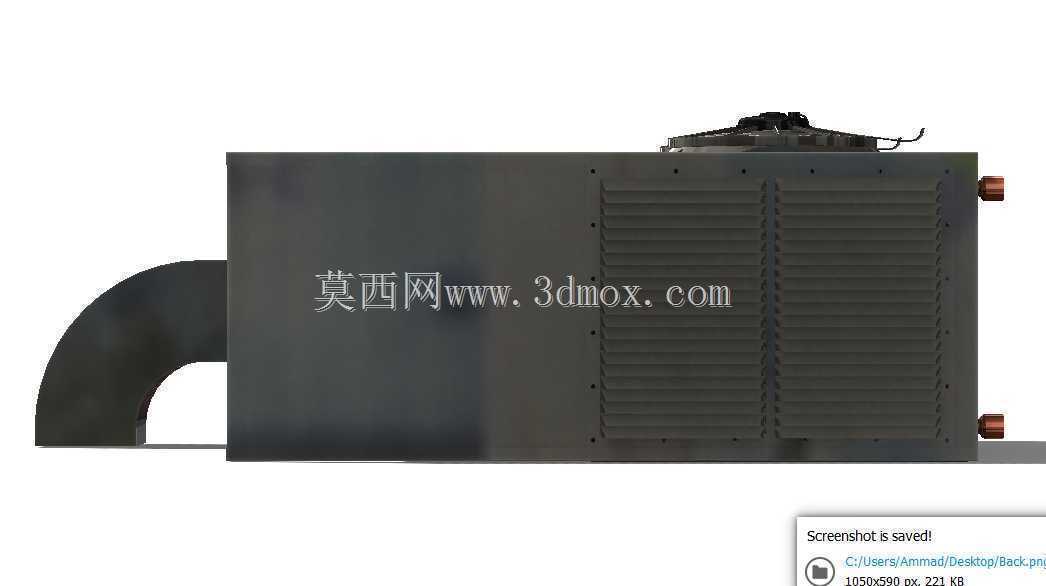

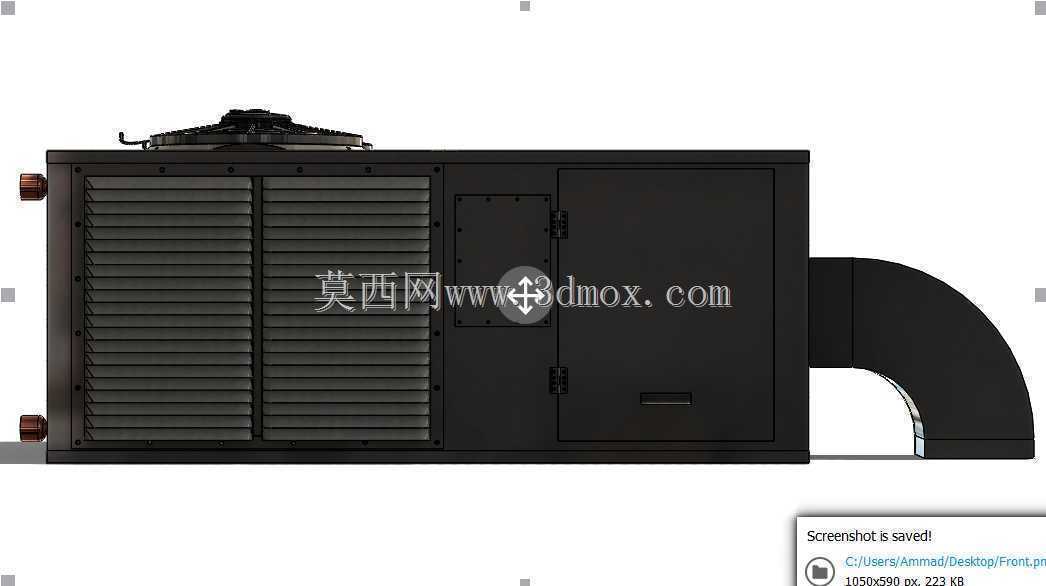

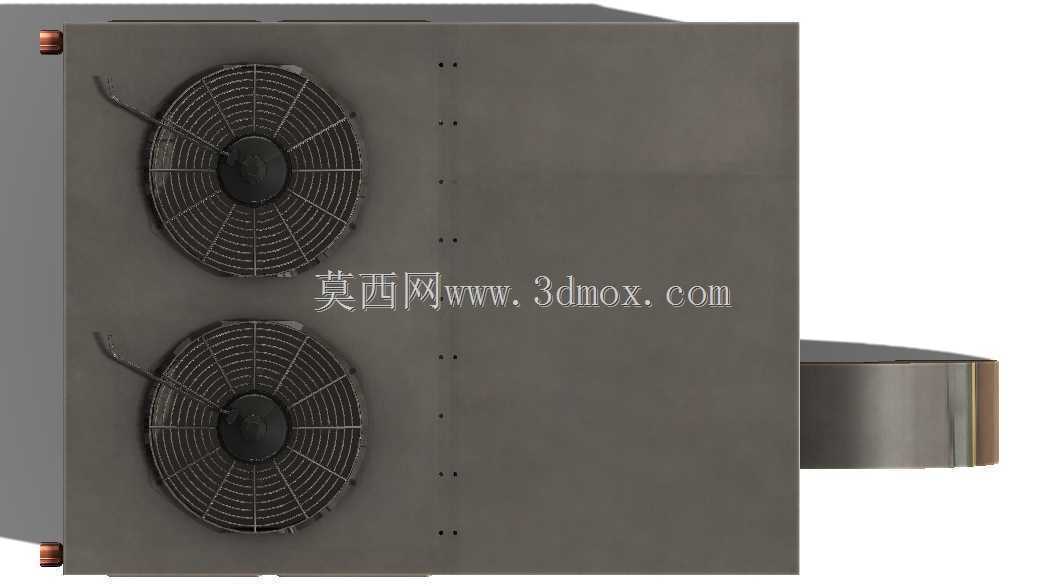

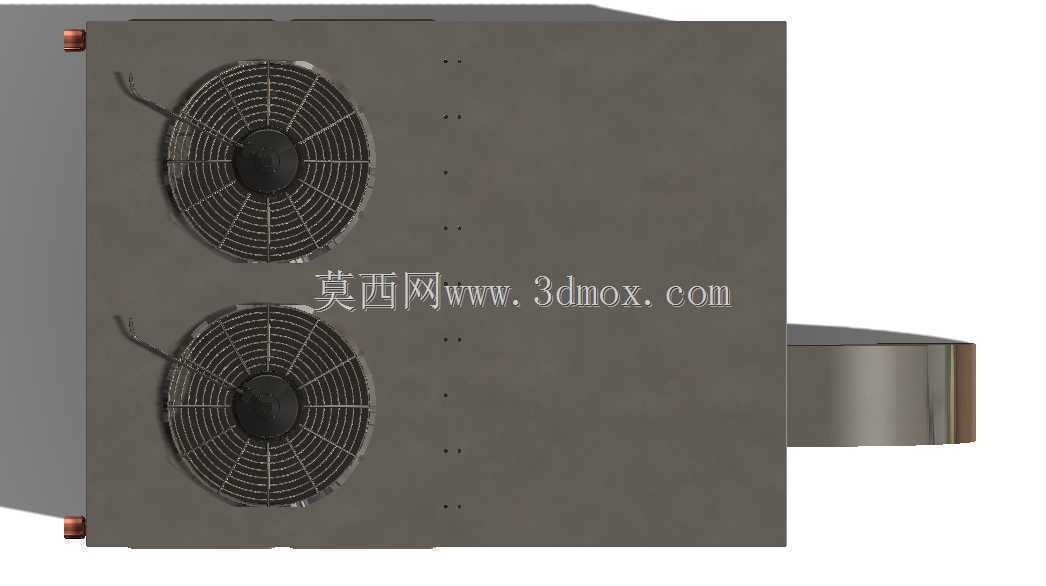

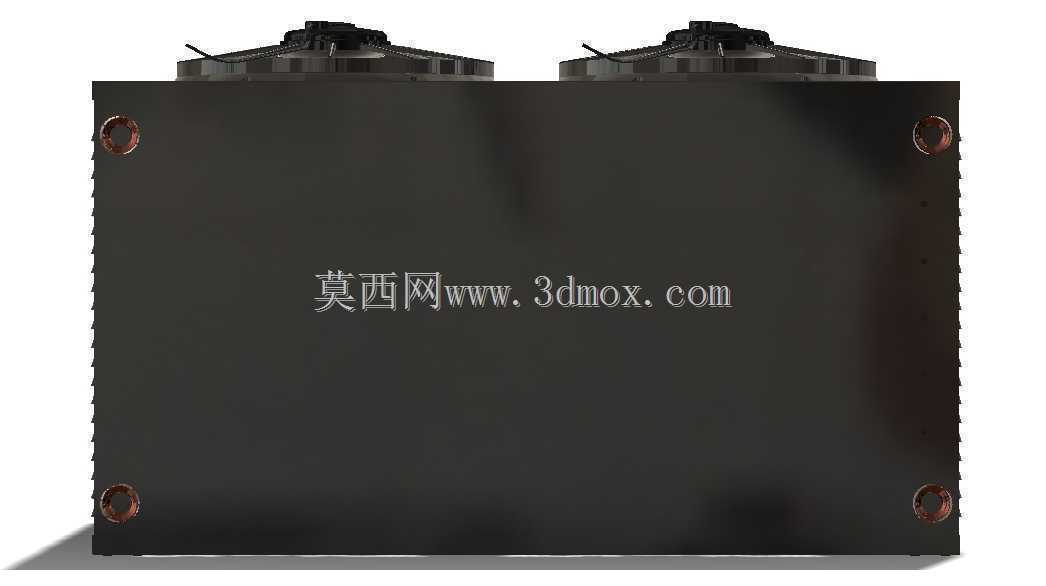

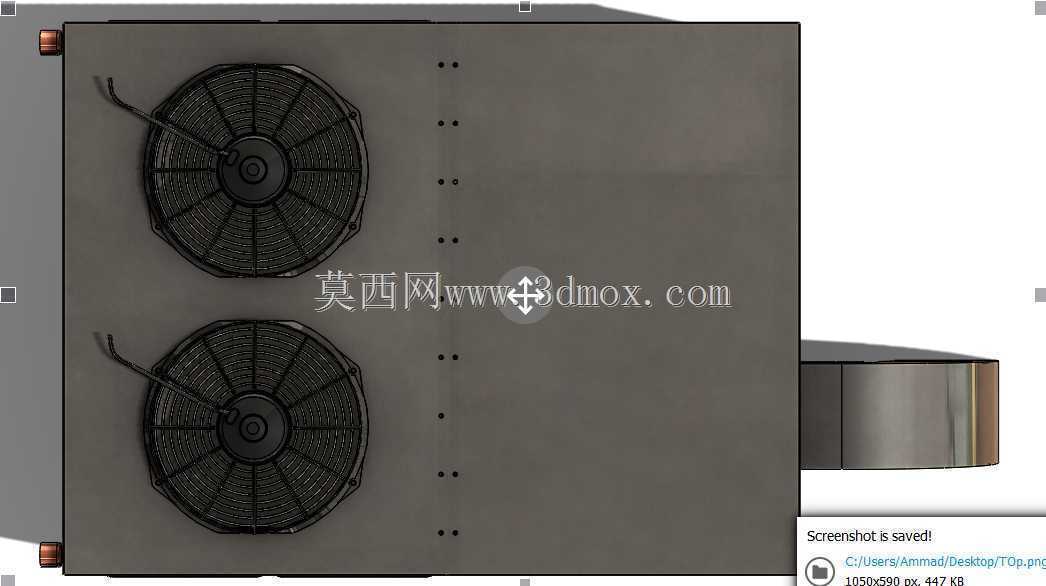

　　从功能结构拆分来看，整个机组从外到内的结构逻辑很清晰：顶部是两个轴流风机的安装位，风机和顶板之间加了15mm厚的橡胶减震垫安装位，建模的时候特意留了减震垫的压缩余量，不会因为装配公差把减震垫压死失去减震效果；顶板做了2度的倾斜坡度，朝向远离电气接线盒的一侧，雨天的时候积水会顺着坡度直接排走，不会积在顶板接缝处渗进机组内部，之前碰到过顶板平的机组，用了两年顶板接缝的密封胶老化，下雨就往冷凝段漏水，冻坏过换热盘管，这个细节在建模的时候就提前规避了。机组正面是检修门，门的铰链用的是可拆卸式的明铰链，开门角度能到150度，完全打开之后不会挡住内部过滤器、表冷段的检修空间，门和门框之间的密封槽留了5mm的三元乙丙密封条安装位，保证机组运行的时候漏风率控制在国标要求的2%以内。侧面除了新风弯头，还预留了回风接口、冷凝水排水接口，排水接口做了30mm的水封高度预留位，避免机组内部负压把排水管道里的异味吸进送风段。

　　设计思路上没有追求花里胡哨的结构，全部围绕现场安装、运维的实际需求来：比如机组的侧板拼接，用的是内嵌式螺栓连接，螺栓头不突出侧板外表面，这样机组并排安装的时候，两台机组之间可以贴紧放置，不用预留螺栓操作的间隙，能节省100mm左右的安装空间，对于屋面空间紧张的项目来说这点空间很关键。内部的过滤器安装位做了抽拉式的导轨结构，更换过滤器的时候不用拆检修门的全部紧固件，拉开检修门就能直接把过滤器抽出来，运维的时候一个人就能操作，不用两个人配合抬过滤器。冷凝段的换热盘管支架做了可调式的结构，建模的时候留了±10mm的调节余量，现场装配的时候如果盘管尺寸有微小公差，可以通过支架的长圆孔调整位置，不会出现装不上的问题。

　　再讲安装边界的细节处理，机组底部的槽钢底座上，每个角都预留了接地螺栓的安装位，不用现场焊接接地桩，直接把接地线接在预留螺栓上就能满足电气安全要求；机组的电气接线盒放在侧面离新风弯头最远的位置，避免雨天新风弯头飘出来的冷凝水溅到接线盒里，接线盒的进线口做了向下的防水弯预留，穿线之后打密封胶就能达到IP54的防护等级，完全满足室外安装的防水要求。顶部的风机网罩用的是快拆式的卡扣固定，不是螺栓固定，清理风机叶轮的时候不用拧一圈螺栓，掰开卡扣就能拿下网罩，减少运维的工作量。

　　建模的时候所有的板件厚度都按实际生产的板材厚度来，外壳面板用1.2mm厚的镀锌钢板，内部的段间隔板用1.0mm厚的镀锌钢板，底座槽钢用8号槽钢，所有的折弯圆角都按实际钣金加工的最小折弯半径来做，没有做无法加工的直角尖角，导出的工程图可以直接给钣金车间下料生产，不用二次修改结构。之前有不少新手做这类机组建模的时候，把风机的位置放得太靠近顶板边缘，现场安装的时候风机的接线空间不够，还要现场割顶板改位置，这次建模的时候特意在风机侧边留了80mm的接线操作空间，手能伸进去接风机的电源线，不用拆风机就能完成接线作业。还有内部的表冷段，预留了温度计、压力表的安装接口，位置正好在检修门打开之后伸手就能碰到的高度，后期运行的时候检测水温、风压不用拆其他部件。

　　整个模型的结构完全匹配实际生产的工艺要求，没有多余的装饰性结构，所有的倒角、开孔、连接位都是为了加工、安装、运维的便利性考虑，不管是做暖通项目的方案选型展示，还是做结构细化设计出生产图纸，这个模型都能直接作为基础框架使用，不用再花大量时间调整结构合理性，毕竟做工业设备的三维模型，好看是次要的，符合工程实际、能落地才是核心。
