加比内特异形支撑构件结构设计

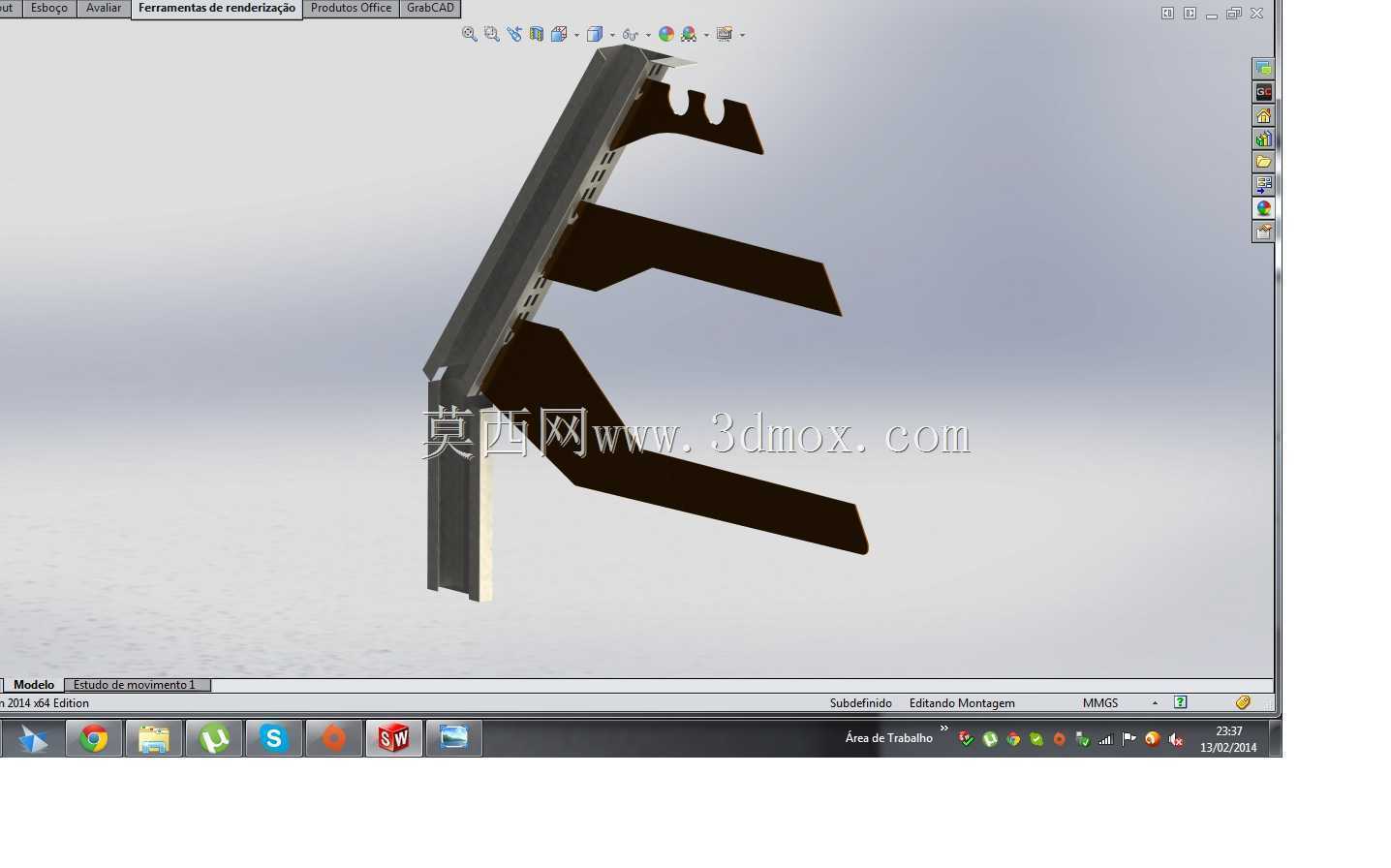

　　该异形支撑构件主要面向柜体类设备的内部承托场景，常见于工业控制柜、定制化机柜的内部层板支撑、功能模块挂载场景，也可适配部分非标自动化设备的侧边走线槽承托、小型功能组件的侧向安装需求，替代传统的直角角码与直条支架，解决狭小安装空间内多维度承托的布局痛点。从实际使用场景来看，这类构件往往安装在柜体的竖向立柱与横向层板的衔接转角处，单组构件可同时承担三个方向的载荷传递：竖向的层板承重载荷、侧向的模块挂载拉力、以及设备开合过程中产生的横向剪切力，相比传统单一支点的支撑件，能减少转角处的应力集中问题，避免长期承重后出现的连接位变形、层板下沉偏移等常见故障。

　　设计过程中首先考虑的是安装边界的适配性，构件的竖向安装边预留了对应标准机柜立柱的安装孔位间距，可直接匹配市面常见的PS机柜、ES机柜的立柱模数孔，无需额外打孔调整，横向伸出的三个承托臂采用差异化长度设计，最上方的短臂用于承托靠近立柱侧的走线槽或小型接线端子排，中间臂承担层板的主要承重载荷，最下方的长臂延伸至层板外侧边缘，可挂载小型断路器、接线端子排等侧边安装的电气元件，三个臂的弯折角度经过反复校核，既保证承托时与被支撑件的接触面完全贴合，又预留了足够的走线空间，不会遮挡柜体内部的线缆排布路径。

　　从结构特性来看，构件主体采用一体化钣金弯折成型，没有额外的焊接拼接点位，整体刚性更强，长期承重下不会出现焊缝开裂的问题，弯折处做了圆角过渡处理，既避免安装过程中划伤线缆或操作人员，也能减少弯折处的应力集中，提升构件的抗疲劳强度。竖向安装边的背面设计有定位凸点，安装时可先将凸点卡入机柜立柱的模数孔内完成预定位，无需操作人员全程手扶即可拧紧紧固件，大幅提升现场安装效率，三个承托臂的上表面都设计有防滑压纹，与层板或被支撑件接触时可增大摩擦力，减少设备运行振动导致的支撑件移位问题。

　　尺寸设计上严格遵循机柜内部的安装空间限制，竖向安装边的宽度控制在标准立柱的可用安装宽度范围内，不会与相邻安装的其他构件产生空间干涉，三个承托臂的厚度根据各自承担的载荷做了差异化设计，中间主承重臂的板材厚度比上下两个辅助臂厚0.5mm，在保证整体承重能力的前提下尽可能控制构件自重，减少材料浪费。承托臂的末端做了向上的微翘处理，即使被支撑件出现轻微的尺寸公差，也能保证支撑接触面完全贴合，不会出现点接触导致的压强过大、压坏被支撑件表层的问题。

　　实际选型应用时，可根据柜体内部的层板承重需求选择对应材质的构件，常规电控柜场景可选用冷轧钢喷塑款，腐蚀环境下的柜体可选用304不锈钢款，构件的安装孔位做了长圆孔设计，可适配±2mm的安装位置误差，降低现场安装的对位精度要求，即使是现场改造的老旧柜体，也能顺利完成安装适配。相比传统的多个独立支架组合安装的方案，该一体化构件可减少一半的紧固件使用量，安装工时缩短40%以上，同时整体的承重能力比同厚度板材制作的独立支架组合提升30%左右，能更好地应对柜体内部设备布局紧凑、安装空间有限的使用场景。
