制冷机柜用均流通风导风板结构

项目分类:通用机械零部件 发布时间:2022-01-29 ID:525513
  • 制冷机柜用均流通风导风板结构
  • 制冷机柜用均流通风导风板结构

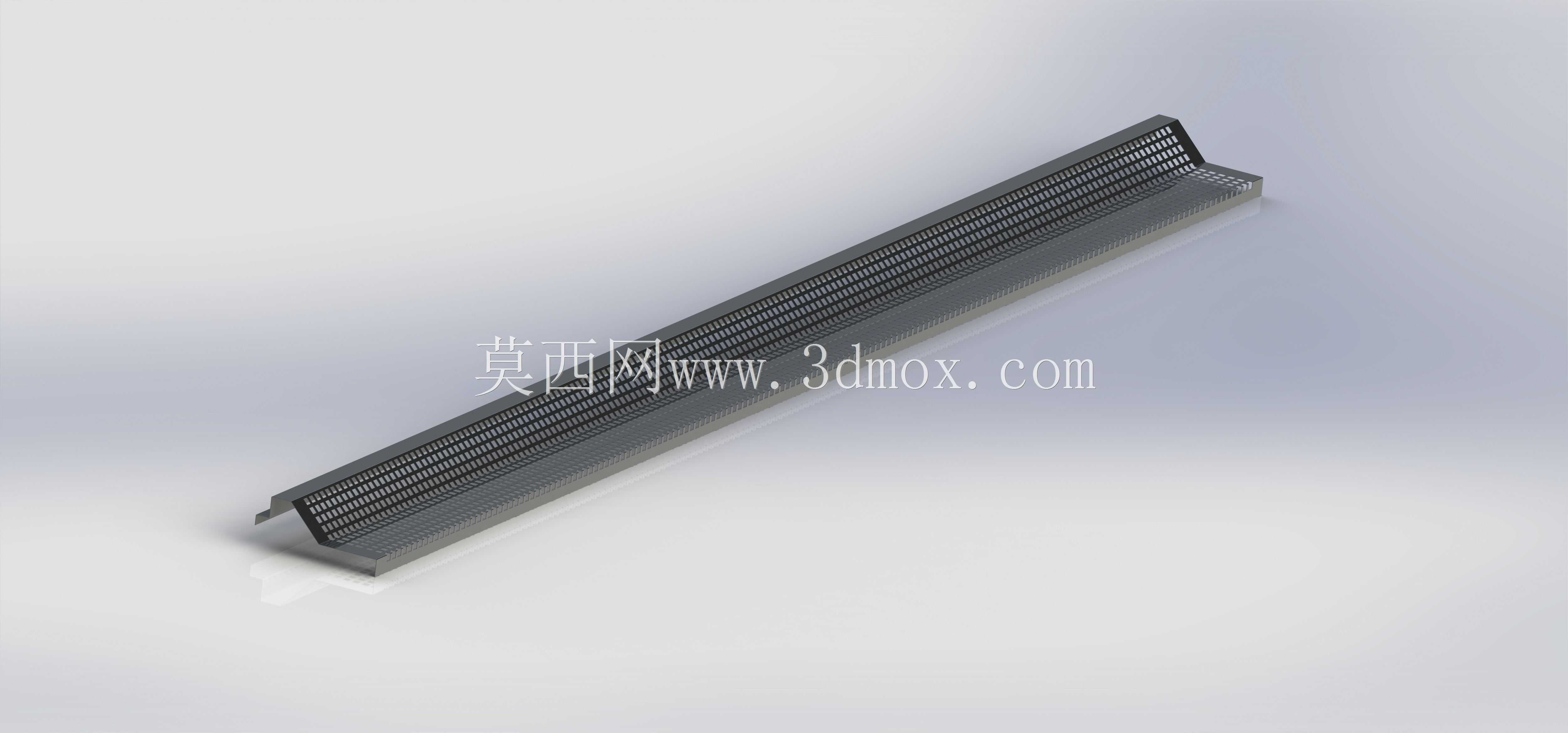

  在商用制冷柜体的内部气流组织设计环节,这类长条形多孔导风通风板是决定柜内温度均匀性的核心结构件,很多刚入行的结构设计师在做冷柜内部风道设计时,往往只关注蒸发器、风机的选型参数,忽略风道末端匀流出风结构的细节,最后做出来的样机总会出现局部区域温度偏差过大、靠近出风口位置食材冻损、远离出风口位置制冷量不足的问题,这类导风板的设计恰恰是解决这类问题的关键。从实际安装场景来看,这类板件一般布置在冷柜内胆与蒸发器仓的衔接位置,作为冷风从蒸发器腔体进入储物空间的最后一道导流结构,板件整体采用长条形等宽钣金折弯成型,整体厚度控制在1.2mm到1.5mm的冷轧钢板区间,表面做喷塑防锈处理适配柜内高湿低温的使用环境,

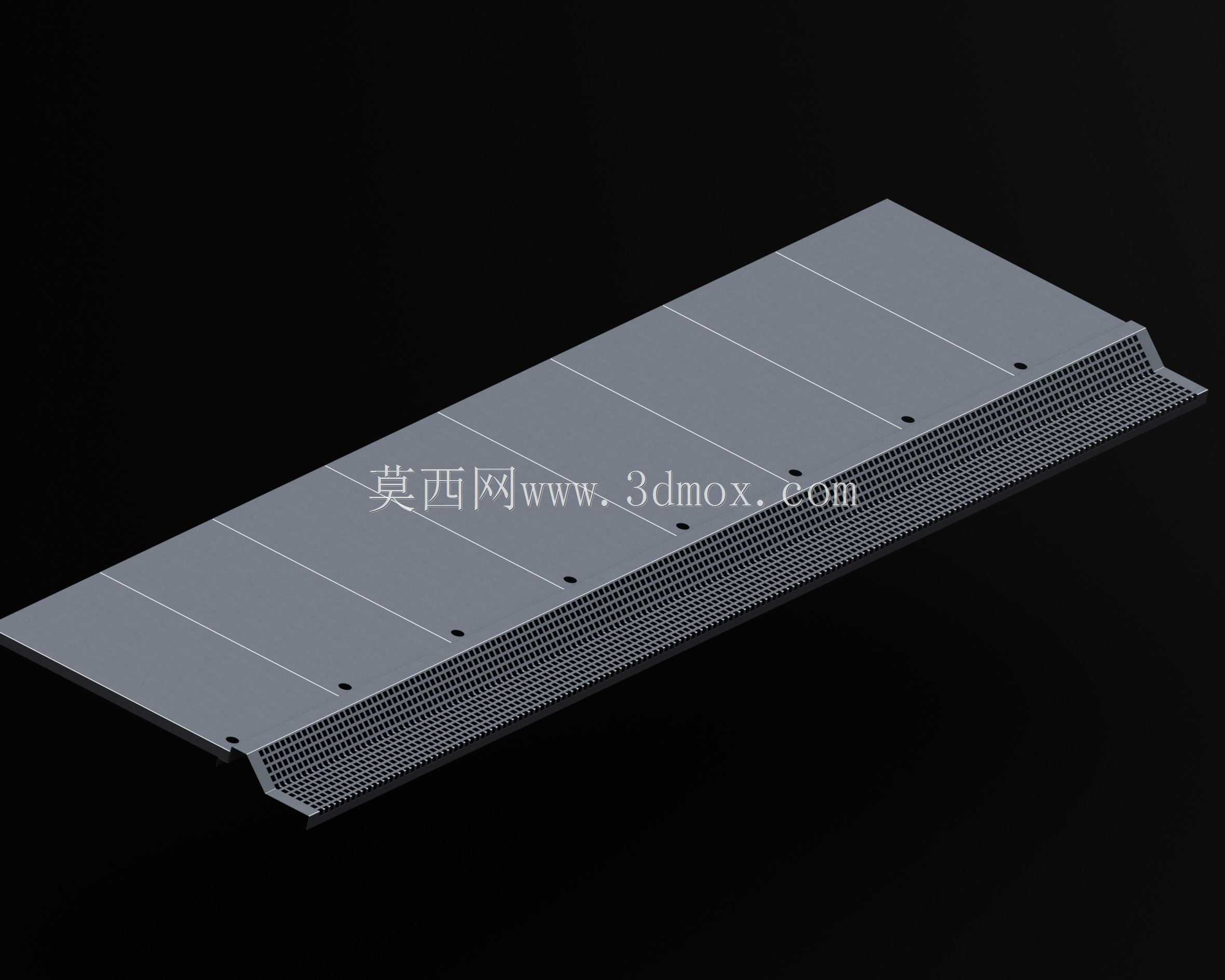

  长度方向完全匹配冷柜内胆的内侧宽度,两侧的折弯翻边直接卡入内胆预设的安装卡槽内,不需要额外打螺丝固定,既可以减少安装工序,也能避免螺丝孔位漏冷的问题。板件的结构设计上做了明确的功能分区,靠近板件边缘的平整区域预留了等间距的安装定位孔,这些孔位的位置精度直接决定板件安装后的平整度,要是孔位偏差超过0.5mm,安装后板件会出现局部翘起,和内胆之间留出缝隙,导致部分冷风不经过匀流直接从缝隙吹出,形成局部高速冷气流。板件占比最大的区域是密集的冲孔栅格区,栅格的开孔方向不是垂直于板件平面,而是做了统一角度的斜向冲孔,这个角度是经过多次流场仿真验证的,斜向开孔可以把风机吹出的高速直流打散成多股方向一致的缓速气流,避免直吹储物区域,

  同时栅格的开孔率经过精确计算,既保证足够的通风量满足制冷循环的风量要求,又不会因为开孔过大失去匀流效果,沿着板件长度方向的开孔密度做了细微的梯度调整,靠近风机进风侧的开孔率略低,远离风机的末端区域开孔率略高,抵消风道内沿程风压衰减带来的出风不均匀问题,保证整个板件长度方向上的出风速度偏差控制在15%以内。在做这类板件的三维建模时,需要特别注意几个工程细节,首先是冲孔的毛刺方向,建模时就要明确标注冲孔的压毛边方向,所有毛刺必须朝向蒸发器侧也就是非储物侧,避免毛刺掉落污染柜内存储的物品,其次是板件的折弯圆角,因为是薄板钣金件,折弯内圆角不能小于板厚,不然折弯加工时容易出现开裂,同时折弯边的高度要匹配卡槽的深度,预留0.2mm的安装间隙,

  方便产线工人快速装配,不会出现卡滞或者装配后松动异响的问题。另外板件两端的异形切角是完全匹配冷柜内胆两端的圆弧过渡结构的,建模时不能直接做直角切断,要根据内胆的实际曲面做贴合的切边轮廓,保证安装后板件两端和内胆侧壁完全贴合,不留漏风缝隙。很多设计师在复刻这类结构时,容易照搬栅格的开孔样式却忽略开孔角度和梯度密度的设计,最后做出来的板件通风量够了但匀流效果很差,其实这类看似简单的钣金通风件,每一处结构细节都是围绕制冷柜内的气流循环需求设计的,没有多余的结构,比如板件上的几处小的定位凹点,是为了安装时和内胆上的凸点对位,避免安装时装反方向,因为斜向开孔是有方向的,一旦装反,导流方向就会完全相反,会把气流导向蒸发器方向,导致柜内制冷循环失效,这些防呆结构在建模时都要准确还原,不然生产出来的零件很容易出现装配错误。从实际使用的耐久性来看,这类板件因为长期处于高低温交替、高湿度的环境,建模时还要考虑材料的冷缩变形量,长度方向的尺寸要预留对应的变形余量,避免低温环境下板件收缩出现拱起变形,影响出风效果。
