异形支撑托架结构设计

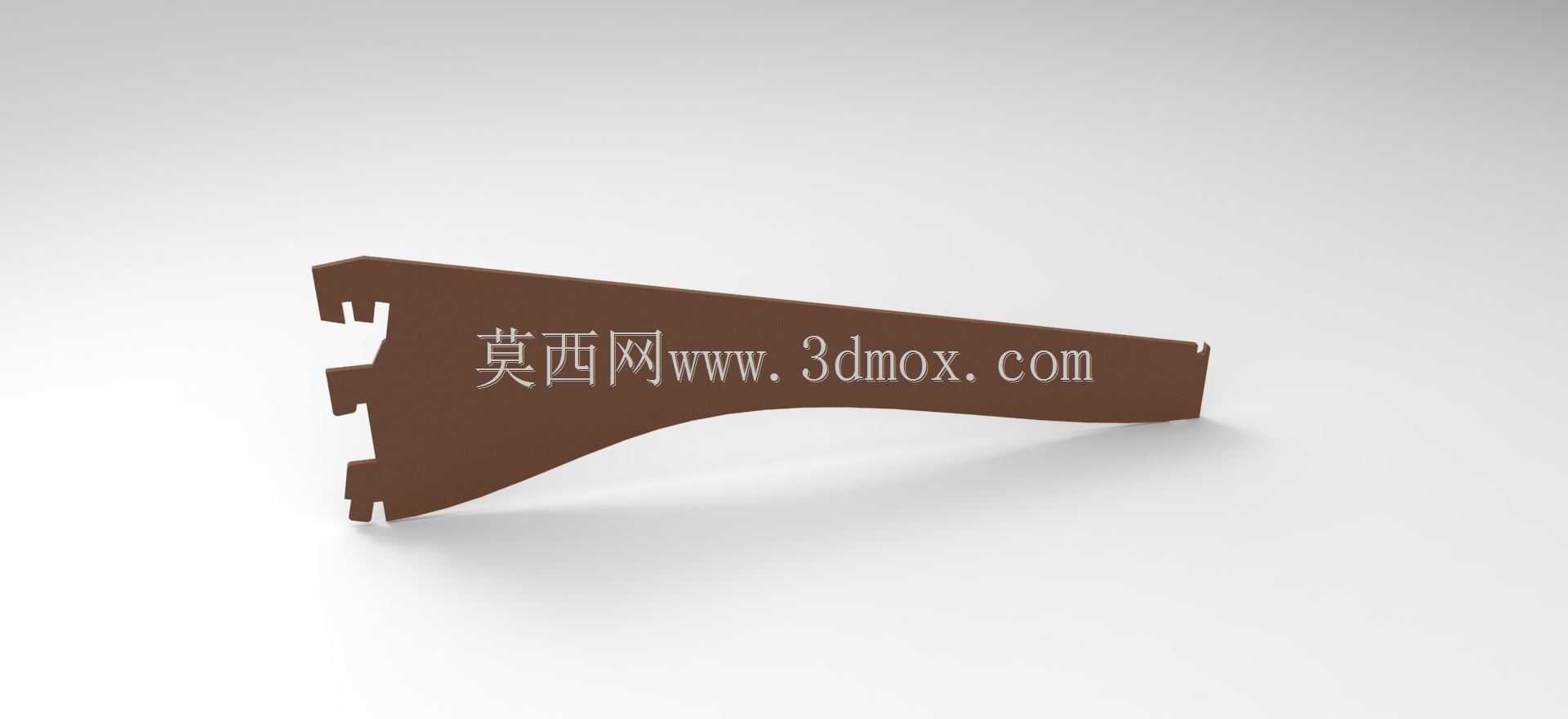

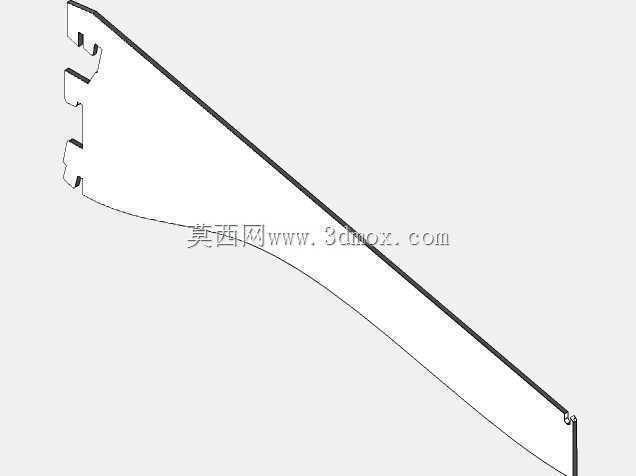

　　日常做非标支撑构件设计时，这类带单侧卡接齿的异形托架是很常见的安装固定件，多数用在室内置物、轻型设备侧装、装饰构件固定这类场景里，区别于常规直角角码的直边结构，这个托架的主体做了流畅的弧形过渡，既可以在视觉上弱化金属构件的生硬感，也能在受力时把端部的集中载荷顺着弧面分散到整个支撑臂上，避免直角位置出现应力集中导致的变形断裂。

　　从结构细节来看，托架左侧的卡接齿是整个构件的核心安装结构，每道齿的间距和凸起高度都做了统一的尺寸公差控制，安装时不需要额外打孔拧螺丝，直接对准配套立柱上的预设卡槽推入就能完成锁止，齿根位置特意做了小圆角过渡，不会因为反复拆装出现齿部崩裂的问题，这种快装结构在批量安装的商超货架、展厅展架场景里能省下不少装配时间，工人不需要额外携带钻孔、攻丝工具，徒手就能完成托架的高度调整和固定。

　　支撑臂的截面做了等厚变宽的设计，靠近卡接端的位置宽度更大，越往自由端宽度逐步收窄，这种设计不是单纯为了外形好看，而是根据悬臂梁的受力分布做的优化：悬臂构件的固定端弯矩最大，需要更大的截面来承受弯曲应力，自由端只需要承担放置物的局部压力，收窄截面既能减轻构件自身重量，也能减少材料的不必要消耗，实际做受力仿真的时候就能发现，这种变截面设计比等宽直臂的同厚度托架，在相同载荷下的最大变形量能降低三成左右，材料利用率也能提升近四分之一。

　　托架的上表面是完全平直的支撑面，平面度控制在安装要求的公差范围内，放置层板或者设备底座的时候不会出现翘边、晃动的问题，支撑面的边缘做了微小的倒角处理，不会在安装或者放置物品时划伤操作人员或者接触的物件表面。底部的弧形轮廓除了分散应力之外，也能避免托架下方形成容易积灰的直角死角，日常清洁的时候抹布可以顺着弧面直接擦拭，没有清洁盲区，用在对卫生要求较高的商用展示场景里也能满足清洁维护的需求。

　　做这类托架的三维建模时，首先要确定卡接齿的配合尺寸，必须和配套的立柱卡槽尺寸做匹配，齿的凸起高度不能过大否则会出现安装卡滞，也不能过小否则锁止力不足容易滑脱，齿侧的配合角度要做微小的拔模斜度，方便生产时的脱模或者冲压成型。然后确定支撑臂的长度，要匹配常用的置物层板深度，不能超出层板太多影响美观，也不能过短导致层板外侧没有足够支撑出现下倾。弧形过渡的曲率要反复调整，既要保证应力分散的效果，也要保证外形的流畅度，不能出现曲率突变的位置，否则不仅影响外观，还会在曲率突变点形成新的应力集中。

　　安装边界方面，这类托架的卡接端完全贴合立柱表面，安装后不会突出立柱侧面多余的结构，支撑臂的下弧面最低点距离安装面的高度要预留足够的空间，避免安装后下方的管线或者其他构件被托架干涉，自由端的端面做了圆弧收边，不会有尖锐的棱角突出，过往人员不小心碰到也不会造成磕碰伤害。实际选型的时候，要根据需要承载的重量选择对应厚度的托架，不同厚度的托架额定载荷有明确的区分，不能为了省成本选过薄的型号，否则长期承重会出现支撑臂下弯的问题，也不能盲目选过厚的型号，不然会增加不必要的成本和安装难度。

　　这类托架的适用场景很广，除了常见的家用置物架、商超货架之外，也可以用在车间轻型工具挂架、设备旁的物料暂存架、展厅的展品支撑结构上，卡接式的设计可以根据使用需求随时调整托架的安装高度，不需要对立柱做二次加工，调整完成后卡接齿的锁止力足够承担额定范围内的载荷，正常使用情况下不会出现滑脱、移位的问题。做结构设计的时候还要考虑不同使用环境的防腐需求，如果是用在潮湿的厨卫或者户外场景，表面要做对应的防腐处理，模型里的结构本身没有容易积液的凹槽，做表面处理的时候涂层可以均匀覆盖所有表面，不会出现涂层覆盖不到的死角，能有效提升构件的使用寿命。
