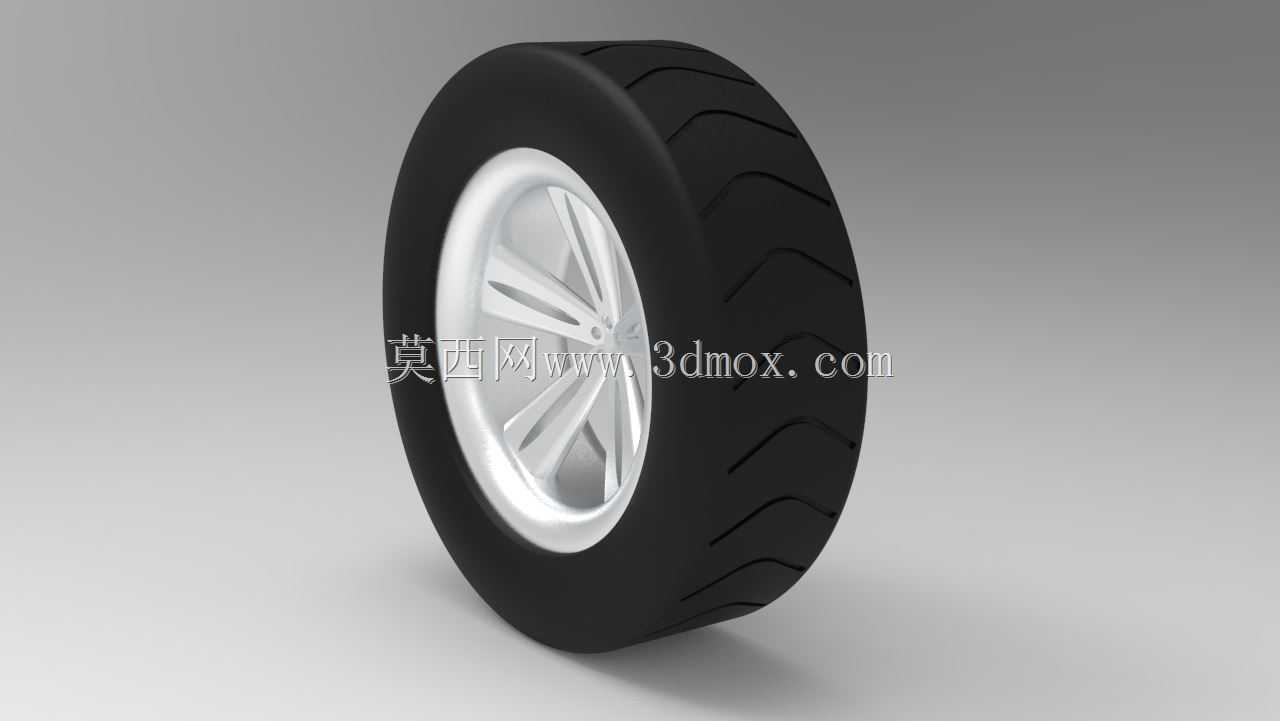

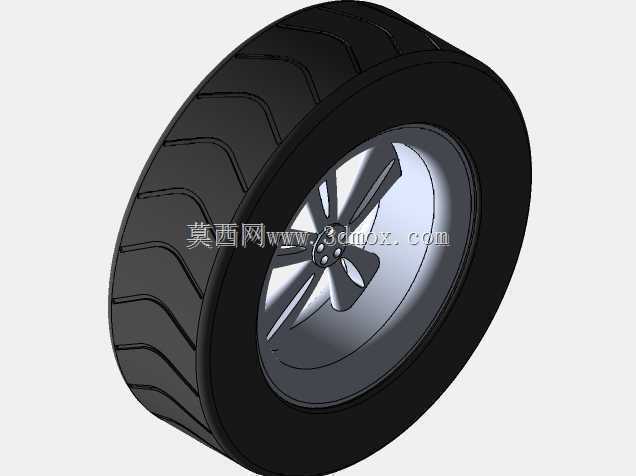

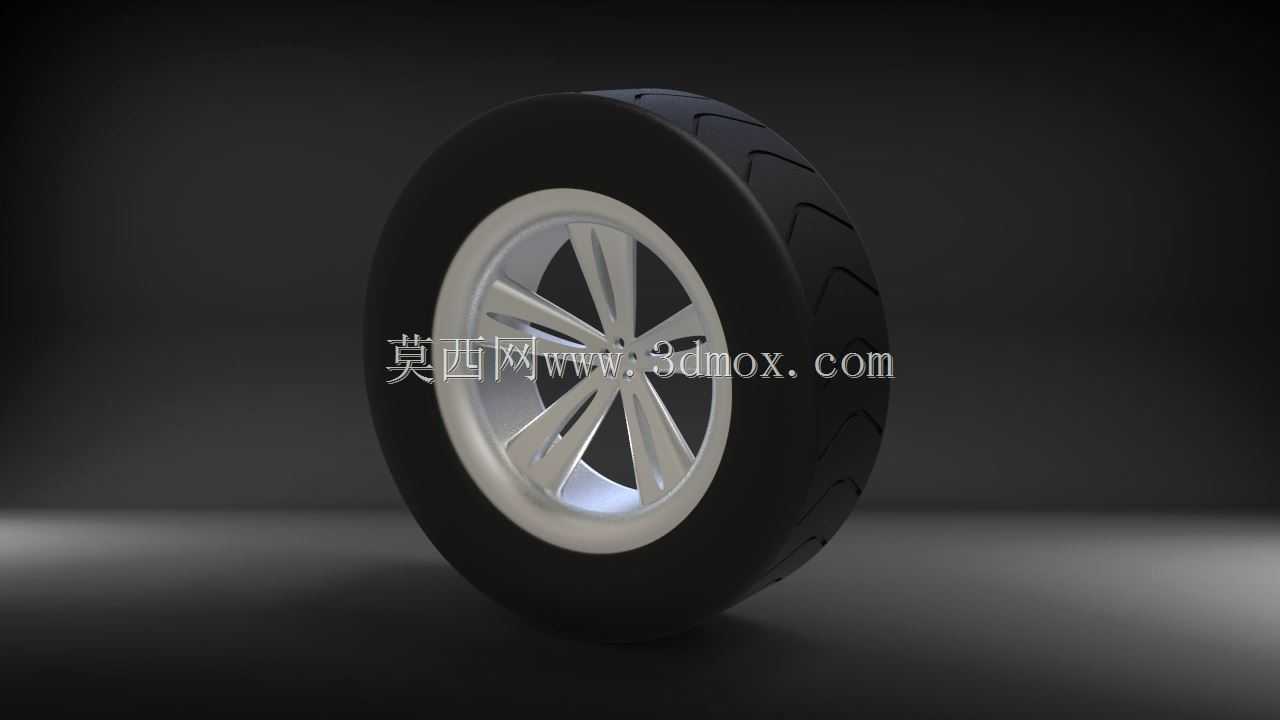

这套车轮总成的设计首先围绕赛用场景的载荷边界展开,日常民用乘用车车轮的侧向载荷冗余通常控制在1.2倍额定轴荷,而赛用场景下车辆过弯时的侧向加速度可达1.5G以上,急加速与重刹工况下的纵向冲击载荷也会比民用场景高出40%左右,因此在轮毂辐条的结构设计上,采用了不等厚的渐变式截面,靠近轮心安装座的位置辐条厚度更大,向轮辋边缘延伸时逐步收窄,既保证了安装座位置的应力集中区域有足够的结构强度,也能在辐条中段预留合理的形变空间,吸收路面传递的细碎冲击,避免硬连接带来的胎面异常磨损。
从安装边界来看,这款轮毂的PCD参数适配主流前置前驱赛用乘用车的转向节安装位,中心孔的定位公差控制在H7级,装配时可以通过中心孔承担主要的径向定位作用,螺栓孔仅提供锁紧力,避免高速行驶时螺栓承受额外的剪切载荷。轮辋的J值匹配宽度为225的半热熔轮胎,胎圈座的直径公差严格控制在±0.1mm范围内,保证轮胎充气后胎圈与轮辋能够紧密贴合,在赛用低胎压工况下也不会出现胎圈脱开的风险。
轮胎部分的胎面花纹采用了不对称的块状设计,胎肩位置的花纹块刚度更高,能够在过弯时提供足够的侧向抓地力,胎面中部的连续花纹肋条则可以保证直线加速与制动时的接地面积均匀,花纹沟的深度比民用街胎浅30%左右,减少高速行驶时的花纹块蠕动形变,提升转向响应速度。胎体的帘线层采用了高强度的尼龙材质,相比普通民用轮胎的聚酯帘线,在高温下的形变更小,能够适应赛用场景下连续激烈驾驶带来的胎面温升,避免胎体过度膨胀导致的接地面积变化。
在实际装车应用中,这套车轮总成需要匹配对应的制动系统尺寸,轮辋内部的预留空间可以容纳直径330mm的刹车盘与四活塞制动卡钳,不会出现卡钳与轮辋内壁干涉的问题。轮辋的偏距设计经过反复校核,装车后轮胎的外侧面与翼子板边缘基本齐平,既不会因为偏距过小导致轮胎突出翼子板带来的风阻增加,也不会因为偏距过大导致轮距过窄影响过弯稳定性。
设计过程中还重点考虑了动平衡的配重需求,轮辋的边缘预留了标准的平衡块安装槽,既可以使用传统的卡扣式平衡块,也适配粘贴式平衡块的安装平面,保证装配后车轮的动平衡量控制在5g以内,避免高速行驶时出现方向盘抖动的问题。轮胎与轮辋装配时的充气压力推荐值在冷态下为2.2bar,热态下随着胎温上升压力会升至2.6bar左右,此时胎面的接地形状接近矩形,能够最大化发挥轮胎的抓地性能。
针对赛用场景下的换胎效率需求,轮辋的胎圈座位置做了光滑的倒角处理,使用赛用换胎机时可以快速完成轮胎的拆装,不会因为轮辋边缘的尖锐凸起损伤胎圈的密封层。轮毂的表面采用了硬质阳极氧化处理,相比普通的喷漆表面,在行驶过程中被路面碎石击伤后不会出现涂层大面积脱落的问题,同时氧化层的硬度更高,能够抵御刹车粉尘的腐蚀,长期使用后也不会出现表面锈蚀的情况。
从行走系统的匹配逻辑来看,这套车轮总成的簧下质量比同尺寸的民用铸造轮毂轻15%左右,更低的簧下质量能够有效提升悬挂系统的响应速度,让减震器能够更快速地跟随路面起伏动作,保证轮胎在颠簸路面也能尽可能贴合地面,提升车辆的操控极限。轮胎的胎侧刚度经过特殊调校,比民用街胎高20%左右,在转向时胎侧的形变更小,转向输入的传递延迟更短,驾驶员能够更精准地感知前轮的抓地极限,做出对应的操作调整。
