平板焊接双机械臂作业结构设计

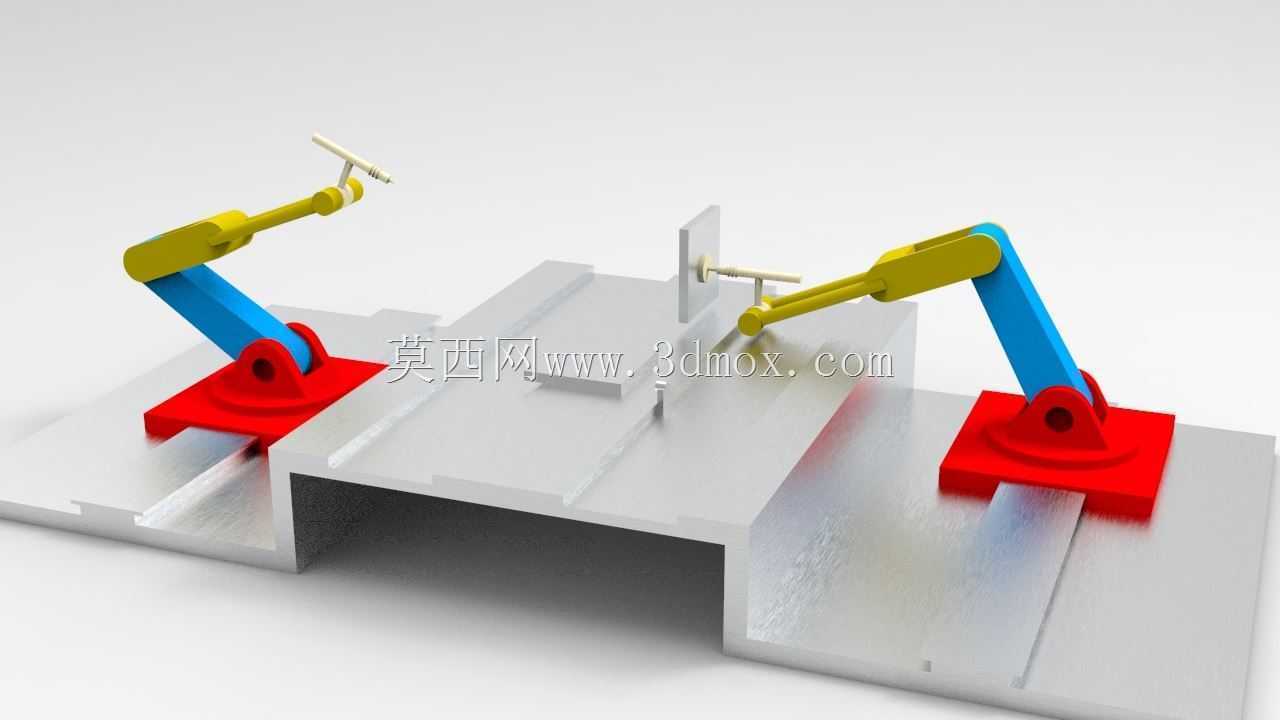

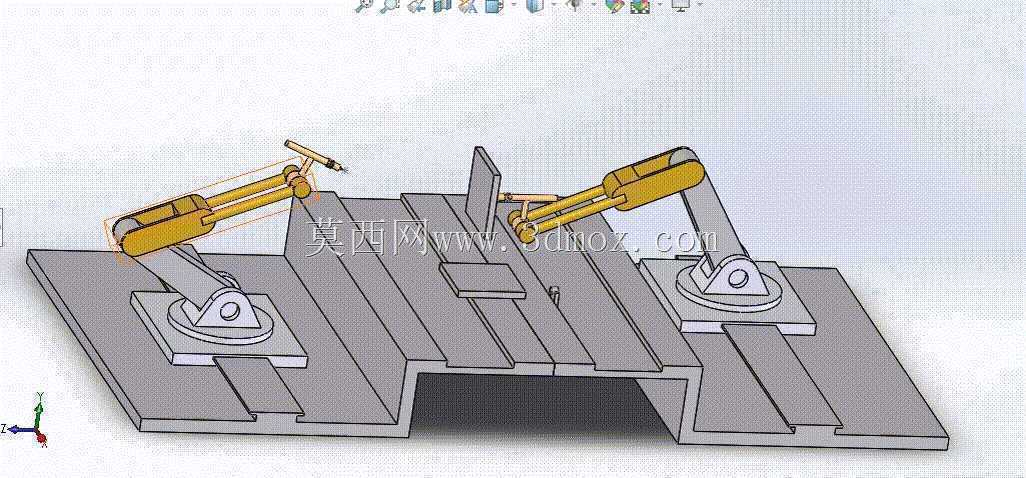

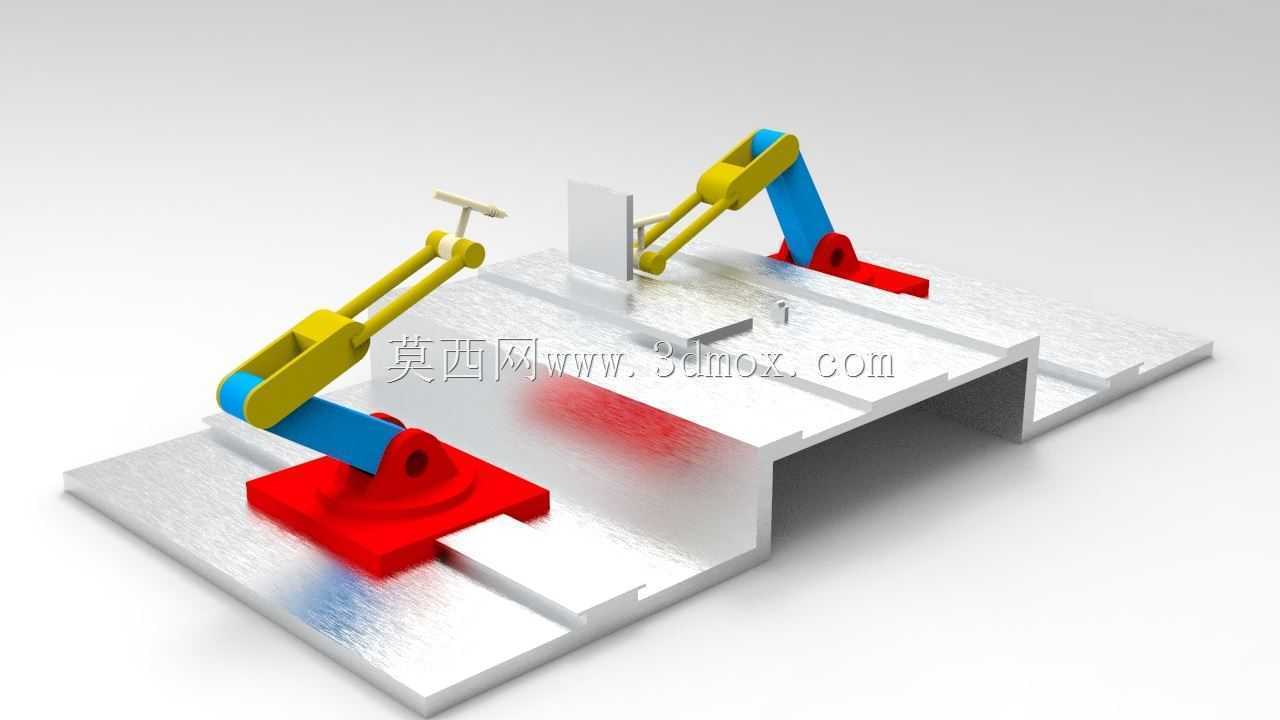

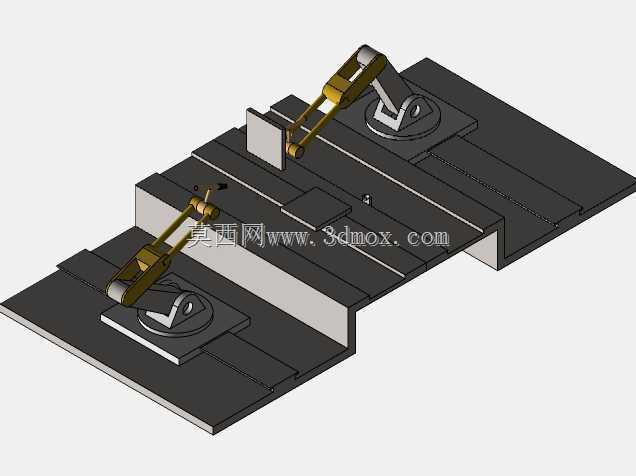

　　这套双机械臂平板焊接作业结构，主要面向中小型金属板材拼接、平板类构件角焊与缝焊的加工场景，在五金构件加工、小型钢结构件预制、机箱机柜平板拼焊这类生产环节中，可替代人工完成重复度高、焊接轨迹固定的连续作业。从实际作业逻辑来看，双臂对称布置在工装平台两侧，单臂可覆盖自身侧半幅平台的焊接范围，两侧臂作业范围在平台中线区域存在小幅重叠，既可以完成单侧平板的独立焊接，也能配合完成中缝位置的同步对称焊接，减少单臂长行程移动带来的轨迹偏差，同时平衡焊接过程中构件两侧的热输入量，降低平板焊接后的热变形量。

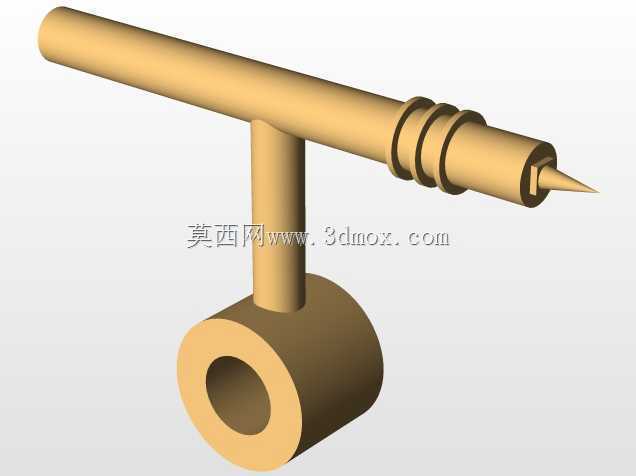

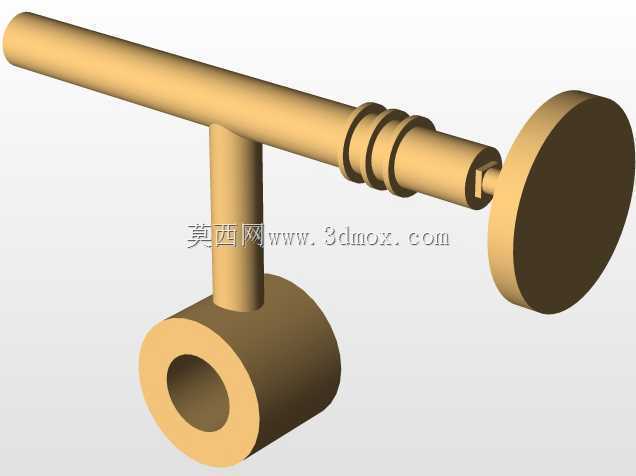

　　设计阶段优先考虑了安装边界的适配性，整套结构的底座安装面采用平齐式设计，底部预留标准T型槽安装位，可直接固定在常规焊接工作平台或者车间预制的工装地基上，不需要额外制作加高转接底座；机械臂的底座回转中心与平台侧边的距离经过反复校核，保证臂部在全行程俯仰、回转过程中，不会与平台边缘、待焊接板材的装夹位发生运动干涉，臂部末端的焊枪夹持位预留了标准焊枪安装接口，可适配市面主流的气保焊、氩弧焊枪夹持组件，不需要额外定制转接夹具。

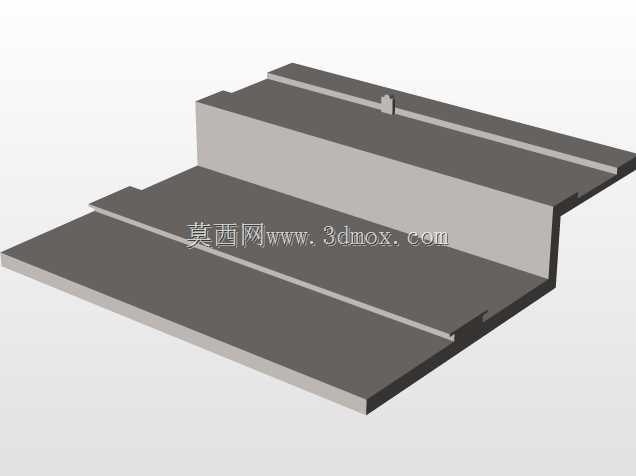

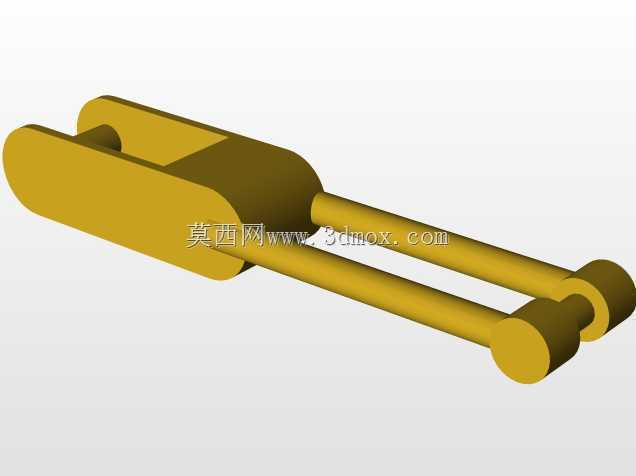

　　从功能特性上看，每支机械臂采用多关节铰接结构，大臂、小臂的铰接位置均设置了限位结构，可根据实际焊接作业的轨迹范围调整硬限位角度，避免误操作导致臂部超行程碰撞；臂部内部预留了焊枪线缆、送丝管的走线路径，所有线缆均从臂体内部空腔穿行，避免焊接过程中焊渣飞溅灼伤线缆，也减少外部走线对臂部运动的拖拽干扰。平台部分采用带定位槽的阶梯式结构，不同宽度的平板构件可通过定位槽快速对齐拼缝位置，配合快速压钳即可完成装夹，不需要每次作业前反复测量拼缝对齐度，能有效缩短单件作业的准备时间。

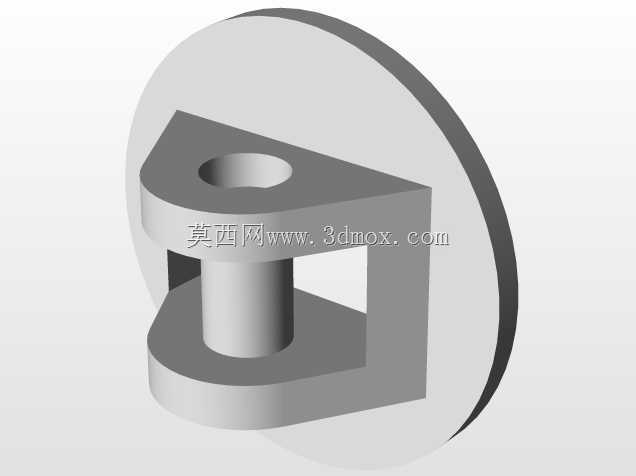

　　在结构设计的细节处理上，臂部的铰接转动副采用了密封式轴承座设计，可阻挡焊接过程中产生的金属粉尘、焊渣颗粒进入转动配合面，延长转动部件的维护周期；底座位置设置了接屑槽的安装位，焊接过程中产生的焊渣、飞溅颗粒可直接落入接屑槽内，减少日常清理的工作量。考虑到焊接作业的高温环境，臂体外侧的防护板采用耐高温金属板材制作，靠近焊枪的小臂末端设置了隔热挡板，可阻挡焊接弧光、高温辐射对臂体内部部件的影响。双臂的控制逻辑预留了协同作业的信号接口，既可以独立运行各自的焊接轨迹程序，也能通过信号交互实现双臂同步动作，适配不同长度拼缝的焊接需求，当焊接长度超过单臂最大作业行程时，可通过双臂接力的方式完成长缝焊接，不需要二次移动待焊工件。

　　从安装尺寸的边界来看，整套结构展开后最大横向覆盖宽度适配常规2米幅宽的平板焊接作业，垂直方向臂部抬升后最大高度满足100mm以内板厚叠层焊接的空间需求，底座安装孔位采用通用间距设计，可兼容现有车间内多数焊接工装平台的安装孔系，不需要对现有平台进行二次打孔改造。在实际选型适配过程中，可根据焊接工件的重量、焊接速度要求，匹配对应负载等级的关节驱动组件，这套结构的本体自重经过优化，在保证臂部刚性的前提下尽可能降低了底座的承载要求，普通的钢制焊接平台即可满足安装承载需求，不需要额外加固地基。
