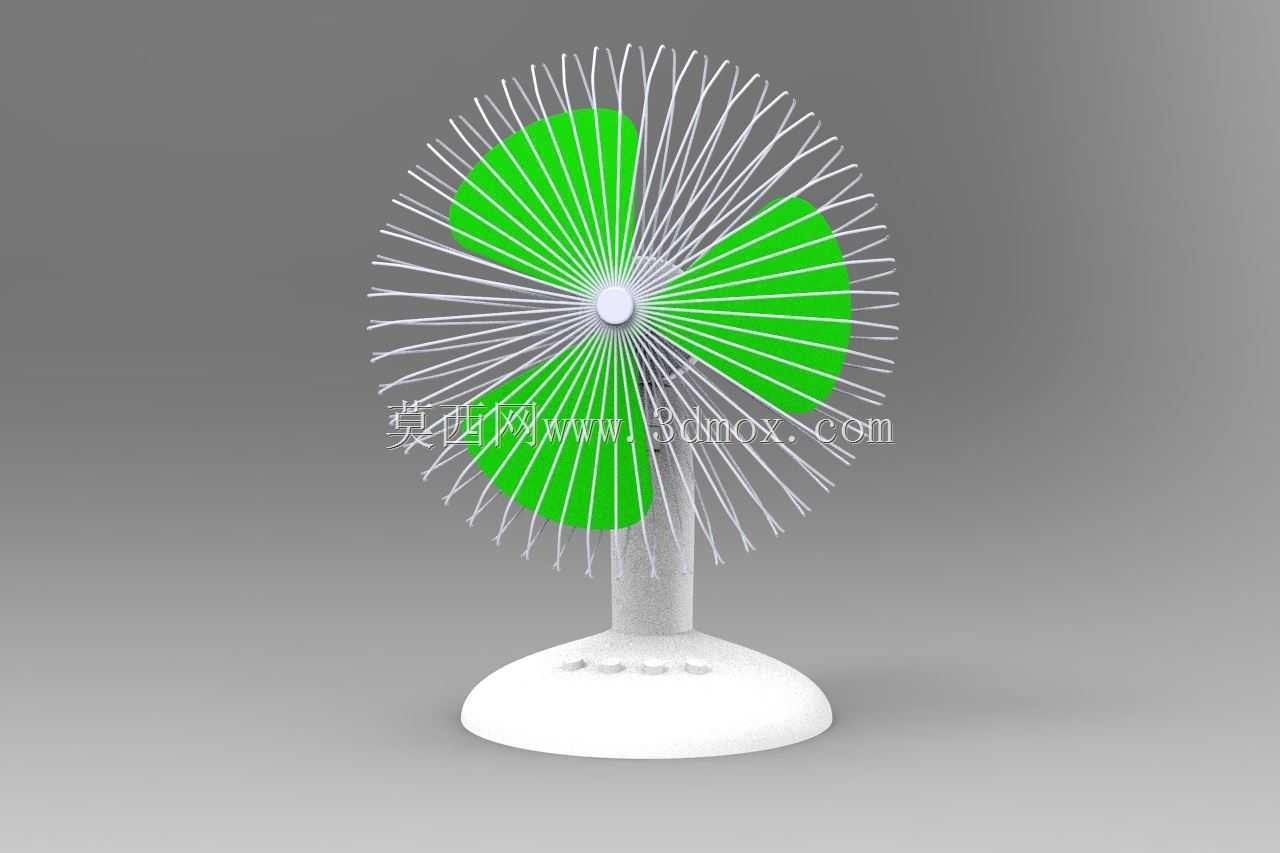

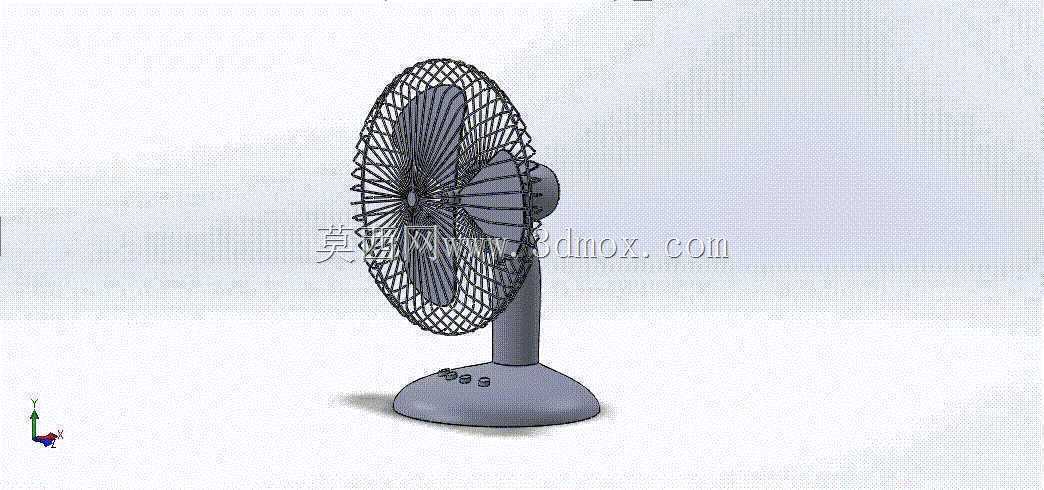

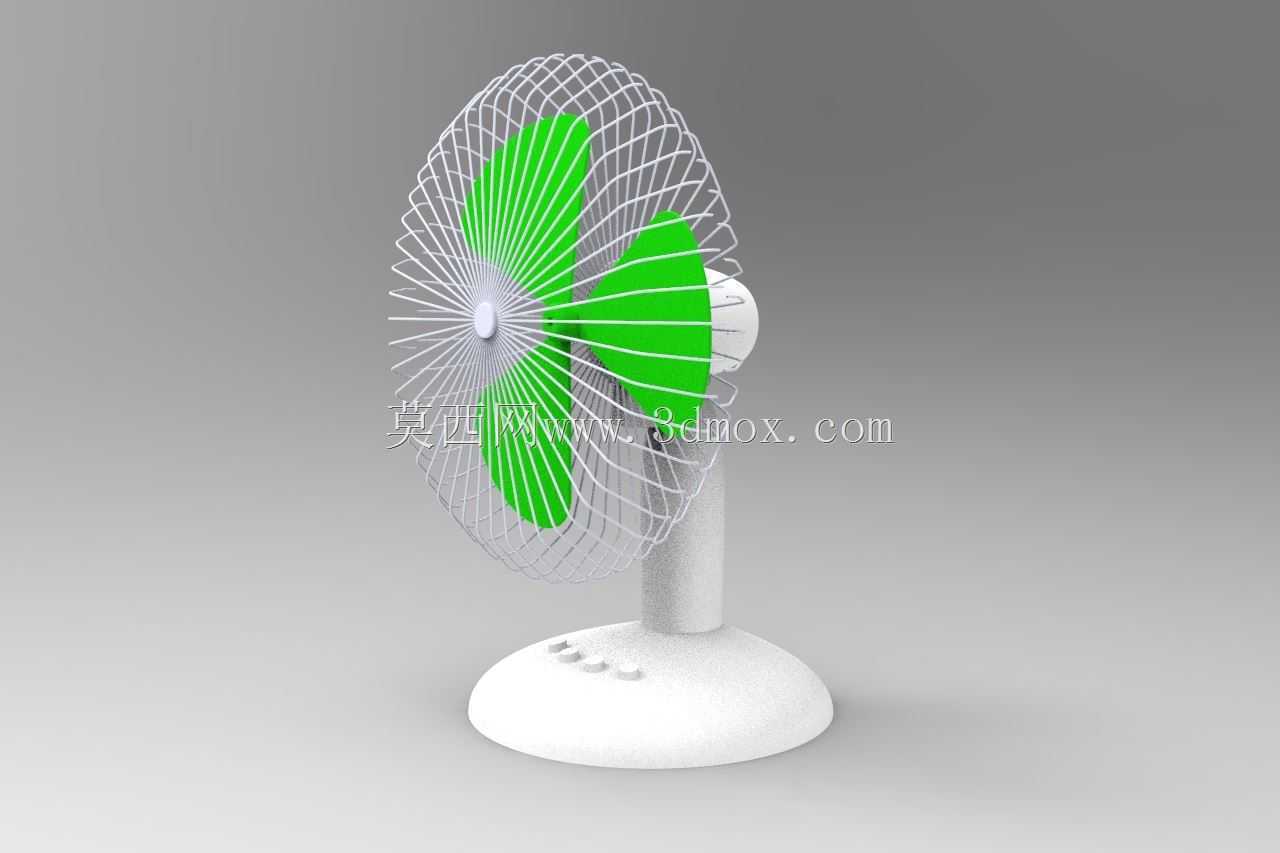

台式摇头电风扇整机结构三维设计

　　这款台式风扇的结构设计，首先要匹配桌面近距离送风的使用场景，日常放置在办公桌、家用书桌、宿舍台面这类高度在0.7-0.8米的平面上，整机落地后的总高度控制在450mm左右，不会遮挡桌面显示器、文件架这类常用物品，底座的投影直径控制在180mm，占用台面面积不足0.03平方米，小尺寸台面也能稳定放置，不会挤占键盘、水杯的摆放空间。

　　从功能实现逻辑来看，整机分为三个核心功能模块：底座支撑模块、俯仰摇头驱动模块、风叶送风防护模块。底座部分采用上窄下宽的锥台造型，底部预留3mm深度的环形配重槽，可填充铸铁配重块将整机重心压低至距离台面50mm高度范围内，即使受到台面轻微碰撞、或者送风时产生的微小振动，也不会出现侧翻风险，底座底面还预留四个直径8mm的防滑胶垫安装位，胶垫突出底座底面1.5mm，既可以避免硬质底座刮花木质、玻璃台面，也能增大接触面摩擦力，进一步提升放置稳定性。

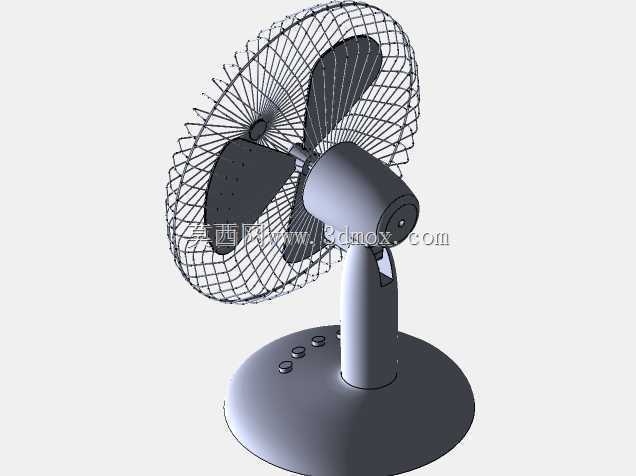

　　中部的连接立柱采用直径32mm的空心圆柱结构，内部预留足够走线空间，同时集成俯仰调节与水平摇头的传动结构：俯仰调节采用阻尼转轴结构，可实现扇头向上15度、向下25度的俯仰角度调节，阻尼力矩设置在1.2N·m，调节到任意角度都能自动锁止，不会因为扇头自重出现下垂移位；水平摇头采用曲柄连杆传动结构，配合后端的驱动电机减速齿轮组，可实现每分钟4-6次的左右往复摆动，摆动覆盖角度达到120度，能够覆盖单排3-4个工位的送风范围，不需要频繁手动调整风向。

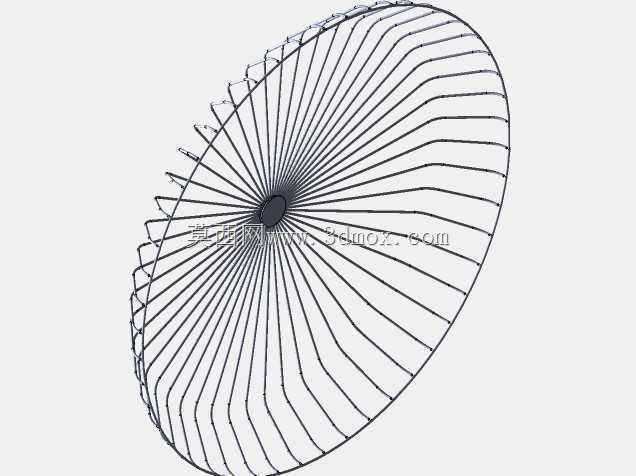

　　前端的送风组件部分，扇叶采用3片等距后掠式叶片设计，叶片弦长从叶根到叶梢逐步收窄，叶型曲面经过弧度优化，转动时可以将气流沿轴向平稳推出，在距离扇头1米位置的风速可以达到2.8-3.2m/s，同时叶片边缘做了R2的圆角过渡，减少高速转动时的气流切割噪音，整机运行噪音可以控制在45分贝以内，不会干扰办公、学习时的注意力。前后网罩采用直径0.8mm的钢丝焊接成型，网罩栅格间距控制在12mm以内，既不会阻碍气流通过，也能避免手指意外伸入接触高速转动的扇叶，满足家用小电器的安全防护要求，前后网罩采用外圈塑料卡环加卡扣的固定方式，不需要额外工具就能徒手拆卸，方便日常清理扇叶和网罩上积附的灰尘。

　　设计过程中特意做了安装边界的适配考量：扇头部分的最大旋转直径为300mm，安装时距离后方墙面、障碍物预留至少100mm的间隙，就能保证摇头动作不会出现干涉，底座底部预留的电源线出线口设置在立柱后侧，走线不会从底座正面露出，保持台面整洁。所有塑料结构件的壁厚统一设置为2.5mm，既保证结构强度满足日常使用的抗冲击要求，也能控制注塑成型时的缩痕风险，金属网罩的钢丝表面做喷塑处理，避免长期使用出现锈蚀问题，各个连接位置的螺丝孔位都做了定位柱设计，装配时可以快速对位，减少总装环节的调试时间。

　　不同于工业大风扇的大风量设计，这款台式风扇的定位是小范围近距离舒适送风，所以在结构设计上没有追求过高的风速，而是侧重运行平稳性、调节便利性和使用安全性，比如扇叶做了动平衡校准，剩余不平衡量控制在0.2g以内，高速转动时不会出现明显的整机振动，长期使用也不会因为振动导致连接螺丝松动。俯仰调节的阻尼结构采用耐磨POM材质作为摩擦片，经过上万次调节循环后阻尼力矩衰减不超过15%，可以长期保持角度锁止的可靠性。
