乘用车橡胶轮胎结构三维设计

　　在整车行走系统的设计链路里，轮胎是直接与路面接触的核心承载部件，其三维模型的搭建精度，直接影响后续底盘动力学仿真、轮边装配校核、整车NVH性能模拟的结果可靠性。日常做整车总布置时，轮胎的外形边界是轮包设计的核心输入，建模过程中首先要卡准胎面的外直径、断面宽度两个核心尺寸，这两个参数直接决定了车辆的最小离地间隙、轮拱内部的预留空间，同时还要匹配轮辋的安装直径，保证胎圈与轮辋结合面的尺寸公差符合装配要求，避免后续出现安装干涉、密封失效的问题。

　　从实际使用场景来看，轮胎需要同时承担多重功能：首先是承载整车整备质量与满载载荷，包括行驶过程中加减速、转向带来的动态冲击载荷，胎体的帘布层结构在建模时需要通过曲面分层的逻辑还原其受力特性，保证后续有限元分析时能准确模拟不同胎压下的胎体变形量；其次是传递驱动力与制动力，胎面的花纹沟槽设计直接影响抓地力表现，建模时需要还原花纹的节距、沟槽深度与排布角度，这些细节会直接影响湿地抓附性能、滚动阻力系数以及行驶噪音的仿真结果，不同的花纹取向对应不同的使用场景，对称花纹适配日常城市通勤，单导向花纹侧重高速排水性能，不对称花纹兼顾弯道支撑与干湿地抓地力，本次建模的胎面花纹采用了常规乘用车常用的变节距斜向沟槽设计，能在保证抓地力的同时降低花纹共振噪音。

　　转向控制的传递也是轮胎的核心功能之一，建模时需要还原胎侧的刚度特性对应的曲面弧度，胎侧的厚度与曲率直接影响转向时的胎体形变反馈，过软的胎侧会导致转向虚位增大，过硬的胎侧则会过滤路面冲击的能力下降，影响乘坐舒适性。在轮边装配的边界校核上，需要重点关注轮胎在最大转向角、最大跳动量工况下的外轮廓边界，避免与轮拱内衬、减震器、转向拉杆等周边部件发生运动干涉，建模时通常会预留足够的安全间隙，同时要考虑轮胎在额定载荷下的径向形变量，避免满载行驶时胎面与轮拱发生剐蹭。

　　建模过程中，胎圈部分的结构是安装匹配的核心，需要还原胎圈钢丝圈的轮廓位置，保证与轮辋的胎圈座角度完全匹配，这部分的尺寸精度直接影响轮胎充气后的密封性能，若配合尺寸出现偏差，极易出现慢漏气甚至行驶中脱圈的风险。胎面的花纹沟底需要做圆弧过渡处理，避免应力集中导致的花纹块开裂，这一细节在三维建模时不能省略，否则后续做疲劳寿命分析时会出现结果偏差。另外，轮胎的动平衡相关的结构均匀性也需要在建模时体现，胎面厚度的周向偏差、胎侧的对称度都要控制在合理范围内，为后续的车轮装配动平衡仿真提供准确的模型基础。

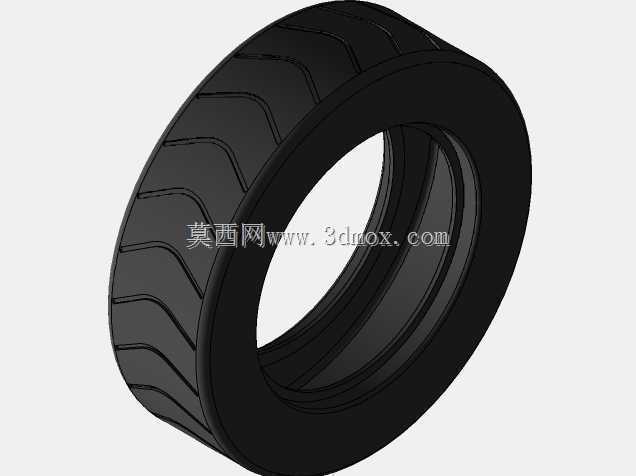

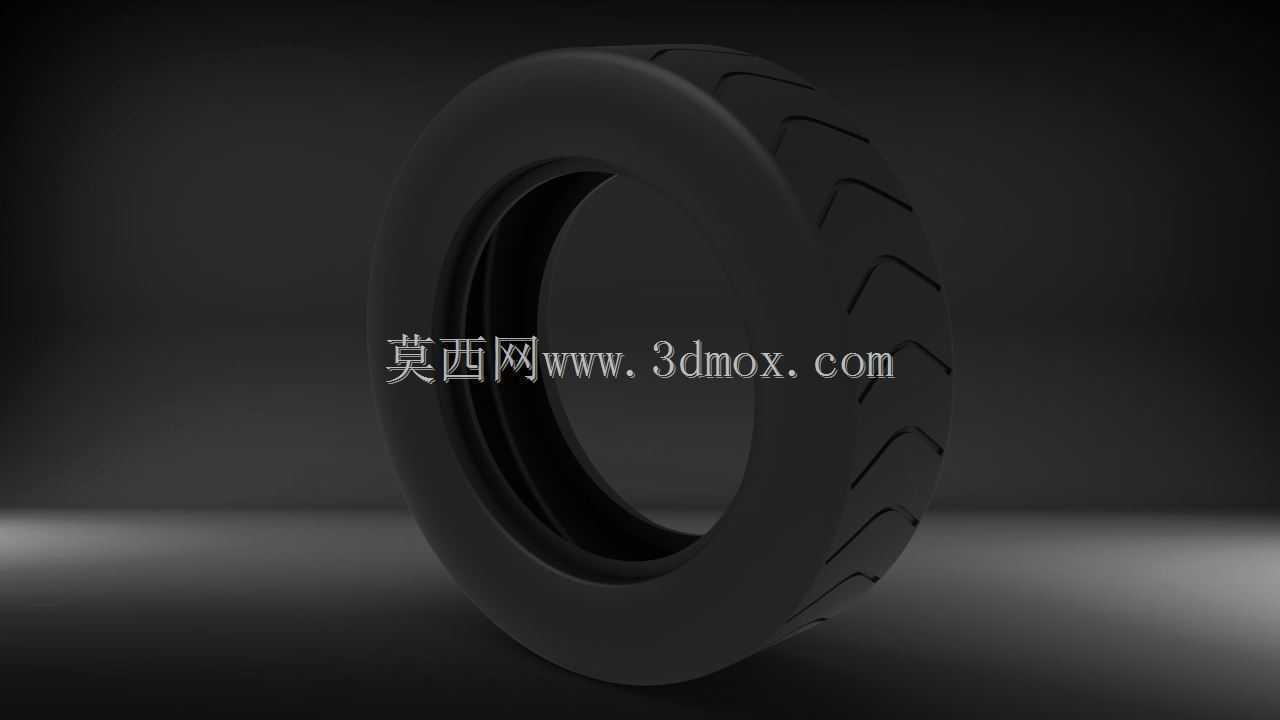

　　从整车匹配的角度，不同级别的车型对应不同的轮胎参数，A级家用车通常适配15-17英寸直径的轮胎，断面宽度在185-225mm之间，扁平比多在55-65区间，兼顾舒适性与操控性；而性能车型会选用更大的轮辋直径、更低的扁平比，胎侧更短，转向时的形变更小，支撑性更好，但对路面冲击的过滤能力会相应下降。本次搭建的轮胎模型，曲面连续性达到G2级别，胎面花纹、胎侧标识、胎圈安装面的细节都做了完整还原，既可以用于总布置阶段的装配干涉校核，也可以导入动力学仿真软件做整车操稳性能、制动性能的模拟分析，还能用于渲染环节的整车展示场景，适配不同阶段的研发设计需求。在做底盘调校相关的仿真时，轮胎模型的刚度曲线参数可以配合模型结构做匹配设置，准确模拟不同胎压、不同载荷下的轮胎力学响应，为悬挂参数的匹配、转向系统的标定提供可靠的输入支撑，避免后续实车调校阶段出现过多的参数迭代，缩短整车研发的周期。
