越野车辆防滑轮胎带轮毂装配结构

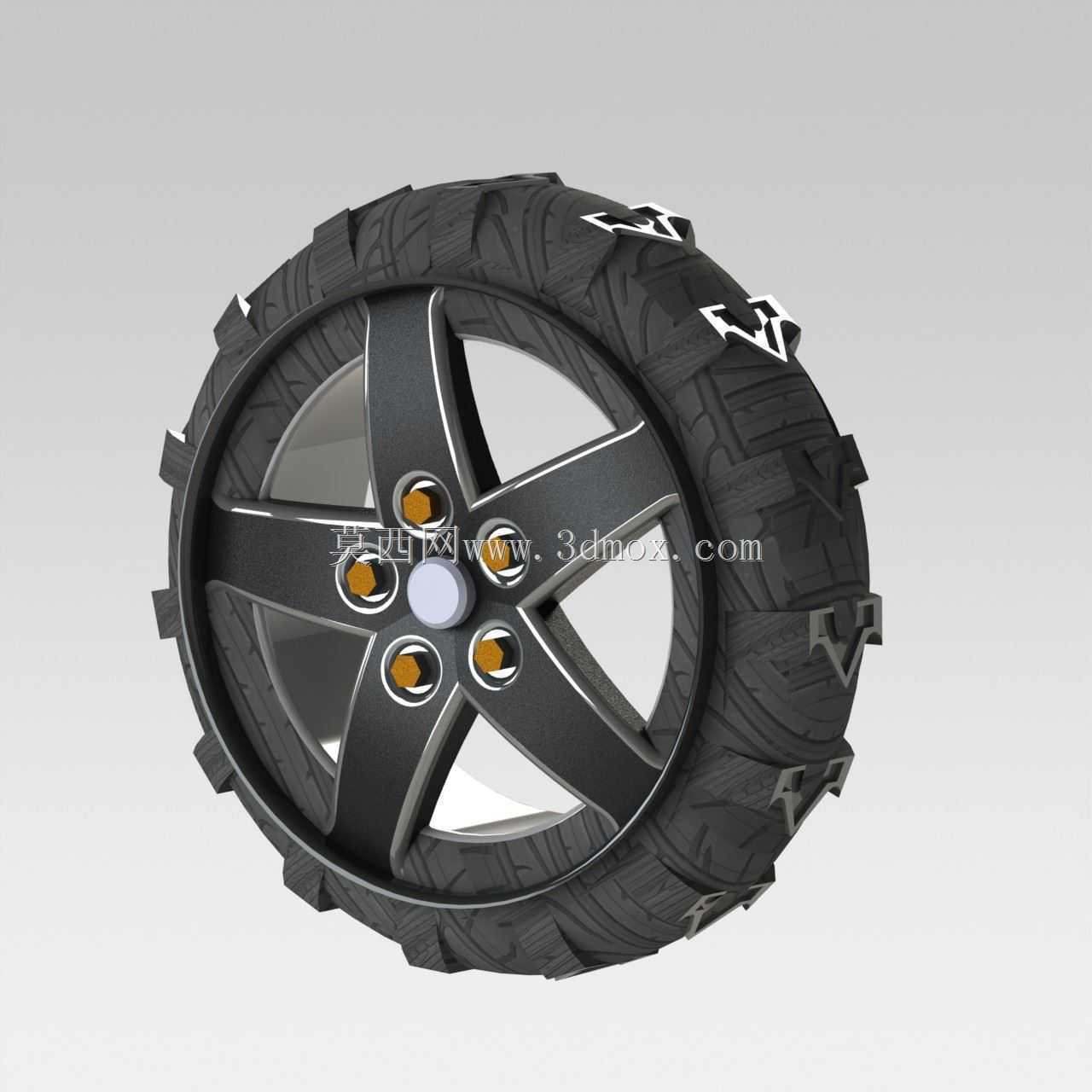

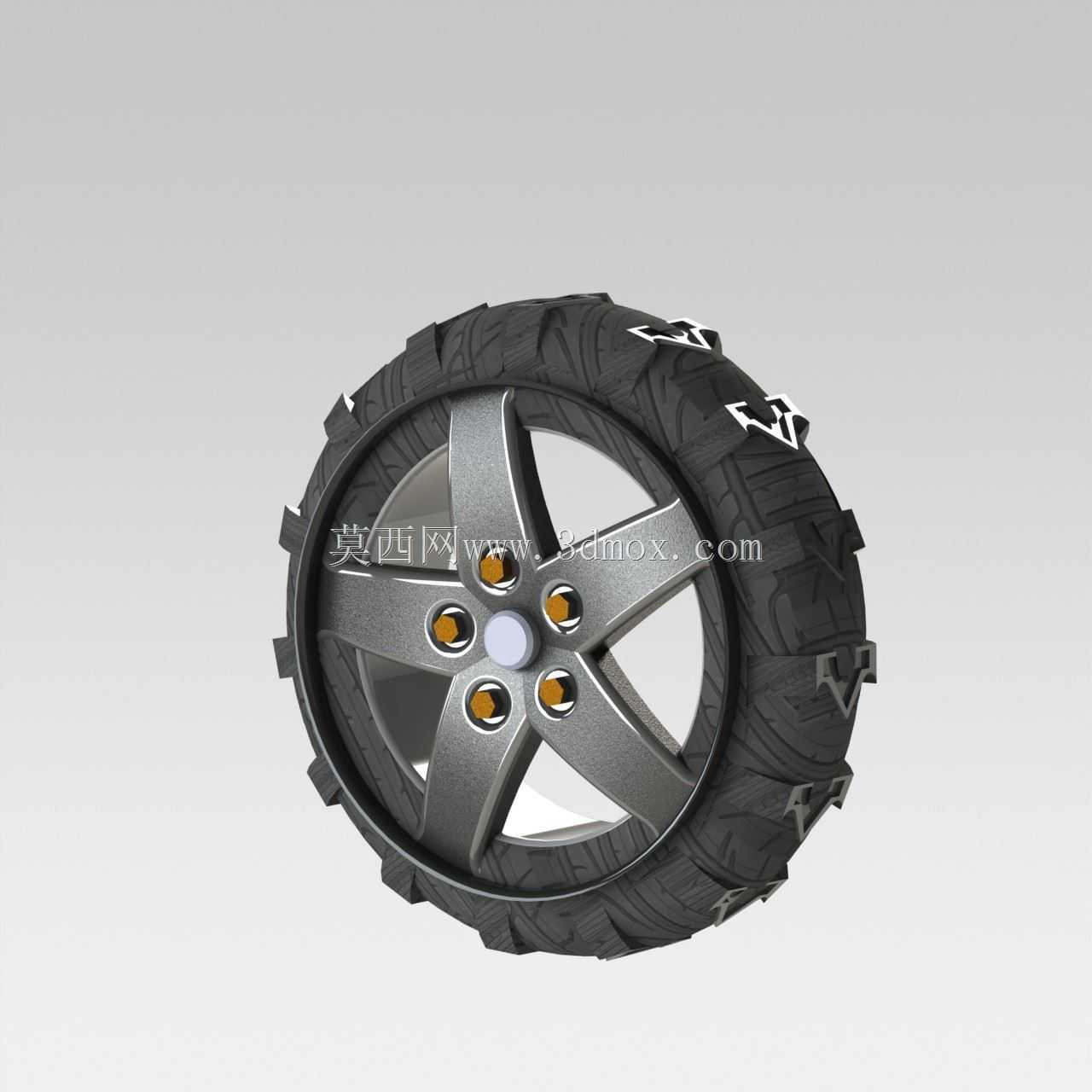

　　该车轮总成主要面向非铺装路面行驶的越野类乘用车辆、特种作业车辆设计，可适配泥泞、碎石、冰雪覆盖等低附着系数复杂路况，在野外勘探、林区作业、应急救援等场景下，能为车辆提供足够的抓地性能，避免行驶过程中出现打滑陷车、侧滑失控的问题。从结构设计来看，轮胎部分采用了大尺寸块状胎纹布局，胎面花纹块之间预留了较宽的排泥槽，当车辆在泥泞路面滚动时，嵌入胎纹间隙的泥土可以随着轮胎形变快速排出，不会被挤压填充在花纹沟内导致胎面失去抓附能力；胎肩位置额外设置了突出的仿生爪形防滑结构，在松软路面或者积雪路面行驶时，该结构可以切入路面表层，进一步提升横向与纵向的附着极限，减少车辆急加速、制动或者转向时的滑移量。轮毂部分采用了五辐式星形支撑结构，

　　辐条截面做了变厚度设计，靠近轮心安装位的位置厚度更大，向轮辋边缘延伸时逐步收窄，这种设计既可以保证轮辐承受冲击载荷时的结构强度，在车辆经过颠簸路面、胎侧受到侧向挤压时，轮辐不会出现应力集中导致的变形开裂，同时也能合理控制轮毂整体重量，减少车轮的转动惯量，降低车辆行驶过程中的动力损耗。轮心位置设置了五个均匀分布的螺栓安装孔，孔位的节圆直径、中心定位孔尺寸都按照常规乘用越野车的轮毂安装边界设计，可直接适配对应规格的车轮轴承座、刹车盘安装位，不需要额外制作转接法兰，装配时只需按照对角拧紧的顺序将固定螺栓锁紧到规定扭矩，即可保证轮毂与车轴连接的同轴度，避免高速行驶时出现车轮抖动的问题。轮胎与轮辋的配合位置做了贴合式密封设计，

　　胎圈内部预置了高强度钢丝圈，充气后胎圈可以紧密贴合在轮辋的密封止口上，即使在低胎压状态下行驶，也不会出现轮胎脱圈、漏气的问题，满足越野场景下经常调整胎压适配不同路面的使用需求。在建模过程中，对胎面的花纹细节、轮毂表面的分色结构、螺栓安装位的倒角都做了还原，既可以用于整车装配时的干涉检查，验证车轮转向时与翼子板、悬挂摆臂之间的安全间隙，也可以用于车辆外观展示、结构教学演示等场景，帮助设计人员快速理解越野车轮的结构组成与受力逻辑。
