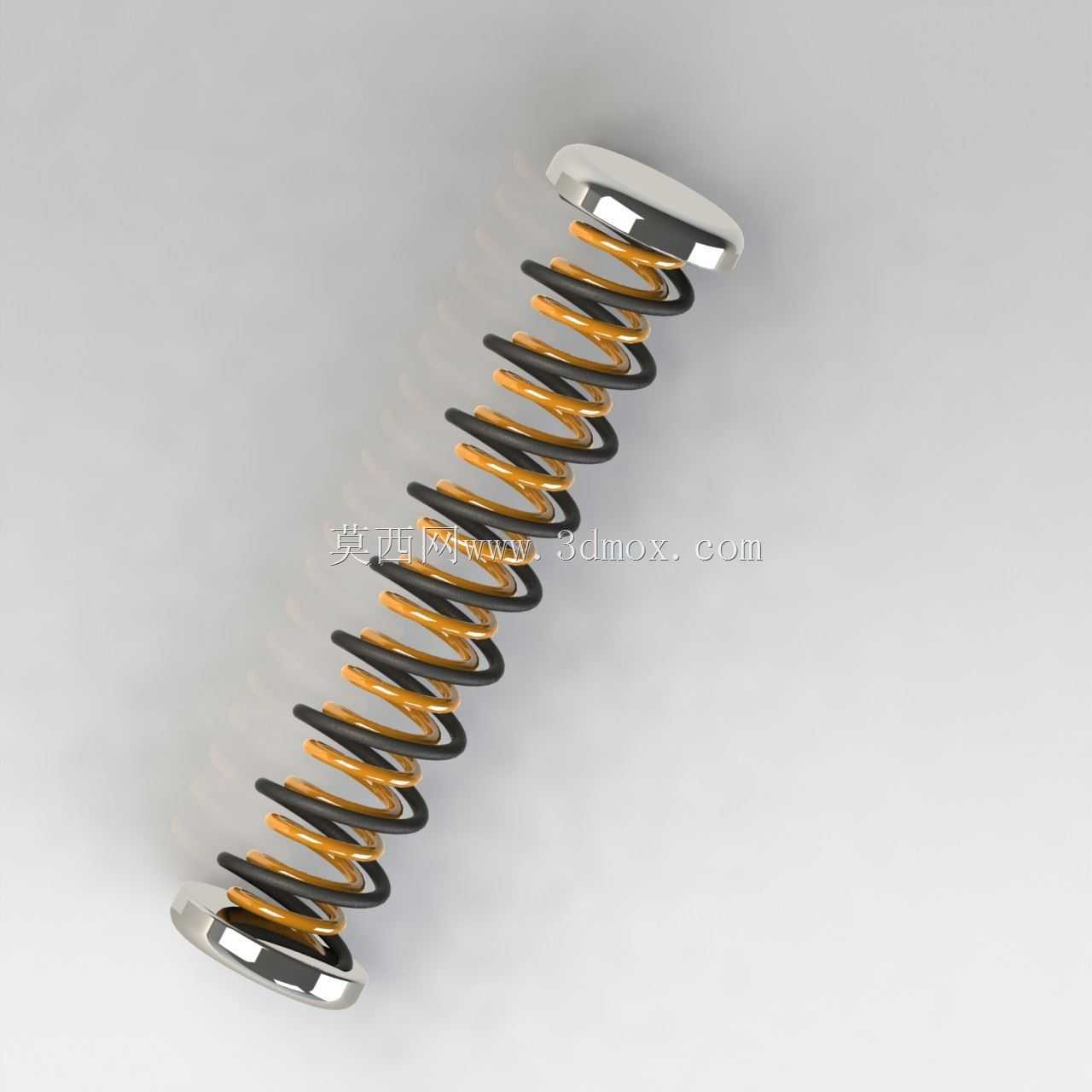

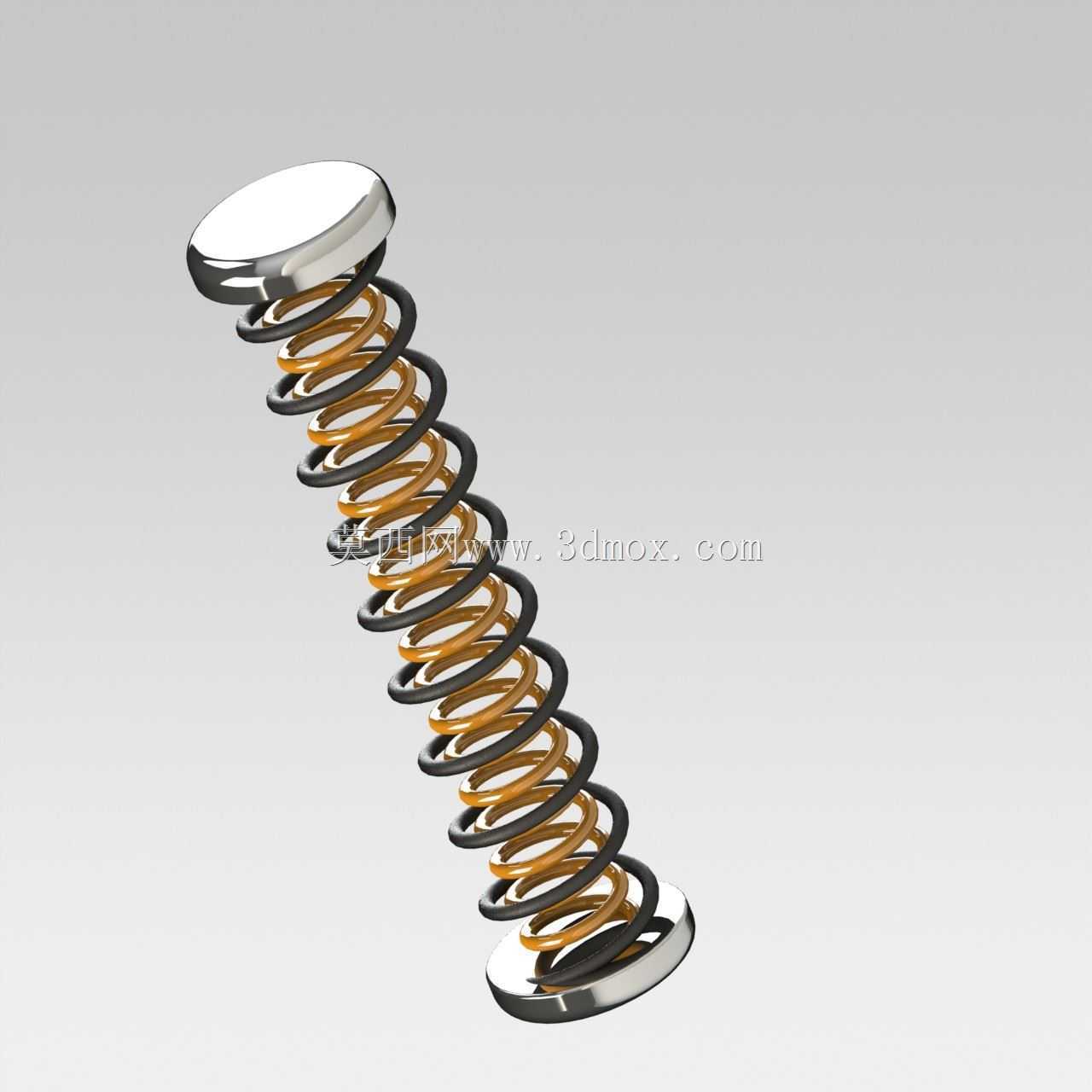

带端盖嵌套式同心复合弹簧结构

　　这款嵌套式同心复合弹簧，在常规单螺旋弹簧的结构基础上做了同轴双层嵌套设计，内外两层弹簧采用不同线径的簧丝绕制，旋向保持相反，可在相同安装空间内获得更高的承载刚度，同时避免两层弹簧工作过程中出现卡滞干涉。两端搭配的冲压成型金属端盖，与簧丝端部做了贴合固定处理，安装时端盖平面可直接与设备安装基面贴合，不需要额外做弹簧端部的磨平处理，能有效降低装配工序的加工成本。

　　从实际应用场景来看，这类复合弹簧常被用在中小载荷的减震缓冲工位，比如小型自动化设备的隔震脚座、工装夹具的缓冲限位结构、低压阀门的复位组件、小型输送线的张紧缓冲单元，相比同尺寸的单弹簧结构，它的刚度曲线更平缓，不会在压缩行程末端出现刚度陡增的问题，能有效吸收瞬时冲击载荷，避免被连接件因为冲击力过大出现变形或损坏。

　　设计过程中首先要确定的是安装边界尺寸，端盖的外径决定了弹簧组件的最大安装直径，安装孔位需要预留不小于端盖外径1.2mm的避让空间，避免端盖在压缩过程中与安装孔壁发生摩擦；两端端盖的厚度控制在合理范围，既保证足够的承压强度，不会在长期载荷下出现翘曲变形，也不会占用过多的有效压缩行程。内外弹簧的节距设计做了匹配计算，在最大压缩行程下，两层弹簧的圈间间隙保持均匀，不会出现并圈过早的问题，同时相反的旋向设计可以抵消弹簧压缩时产生的径向扭转力，避免端盖出现偏转，保证弹力始终沿轴向输出。

　　从功能特性上看，双层嵌套的结构让弹簧在失效冗余度上有更好表现，即使其中一层弹簧因为疲劳出现断裂，另一层弹簧仍然可以提供临时的支撑弹力，不会让设备瞬间失去缓冲能力，给运维人员留出足够的故障排查时间，这点在连续运行的自动化生产线上尤为重要。簧丝的表面做了发黑防锈处理，端盖表面做了镀锌钝化，可适应常规车间的湿度环境，不需要额外做表面防护就能满足长期使用要求。

　　安装时需要注意，两端的安装基面要保持平行，平行度公差建议控制在0.1mm以内，避免弹簧因为偏载出现局部应力过大的问题，影响使用寿命。弹簧的预压缩量建议设置为总行程的15%-20%，既可以保证初始状态下没有旷量，也不会让弹簧长期处于过大的预紧载荷下，降低疲劳失效的概率。在做选型匹配时，需要根据实际工况的冲击载荷大小、行程要求、安装空间尺寸来调整内外弹簧的线径、圈数、节距参数，这款结构的参数适配性较强，通过调整簧丝参数就可以覆盖不同载荷等级的使用需求，不需要重新设计端盖的安装尺寸，能有效减少衍生型号的零件种类，降低备件管理的成本。

　　在建模过程中，螺旋线的生成要严格匹配节距参数，内外弹簧的螺旋线起始角度做了对应偏移，保证两层弹簧在自由状态下不会出现接触干涉，端盖与簧丝的配合位置做了微小的倒角处理，避免应力集中在簧丝与端盖的接触位置，减少长期往复载荷下的断裂风险。整个组件的装配关系做了同轴度约束，所有零件的回转中心保持重合，保证工作过程中弹力输出的同轴度，避免出现侧向分力影响设备运行精度。
