六旋翼航拍作业无人机结构设计

　　这款六旋翼飞行平台的结构设计，首先围绕低空作业场景的实际需求展开，在测绘航拍、电力巡检、农林植保这类常见作业场景中，六旋翼布局相比四旋翼拥有更高的动力冗余，单支机臂动力出现异常时，剩余五个动力单元仍能维持姿态稳定，保障设备与作业数据安全，不会直接出现坠机风险。

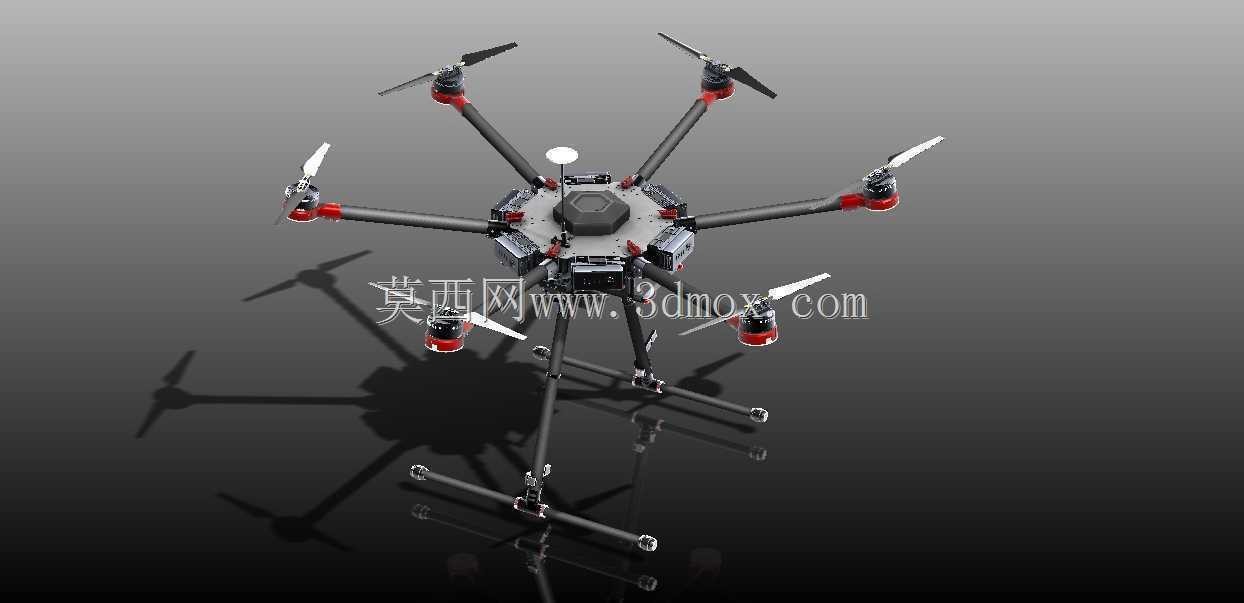

　　从功能特性来看，中心机架采用上下分层的板件拼接结构，上层预留飞控、GPS模块、数传天线的安装位，中心区域的凸起舱段可容纳电池组与核心电控元件，下层预留任务载荷挂载接口，可根据作业需求更换航拍云台、植保喷杆、巡检检测模块等不同配件，挂载点的安装孔位采用通用间距设计，适配市面上多数主流任务载荷的安装尺寸，无需额外加工转接件即可完成快速换装。

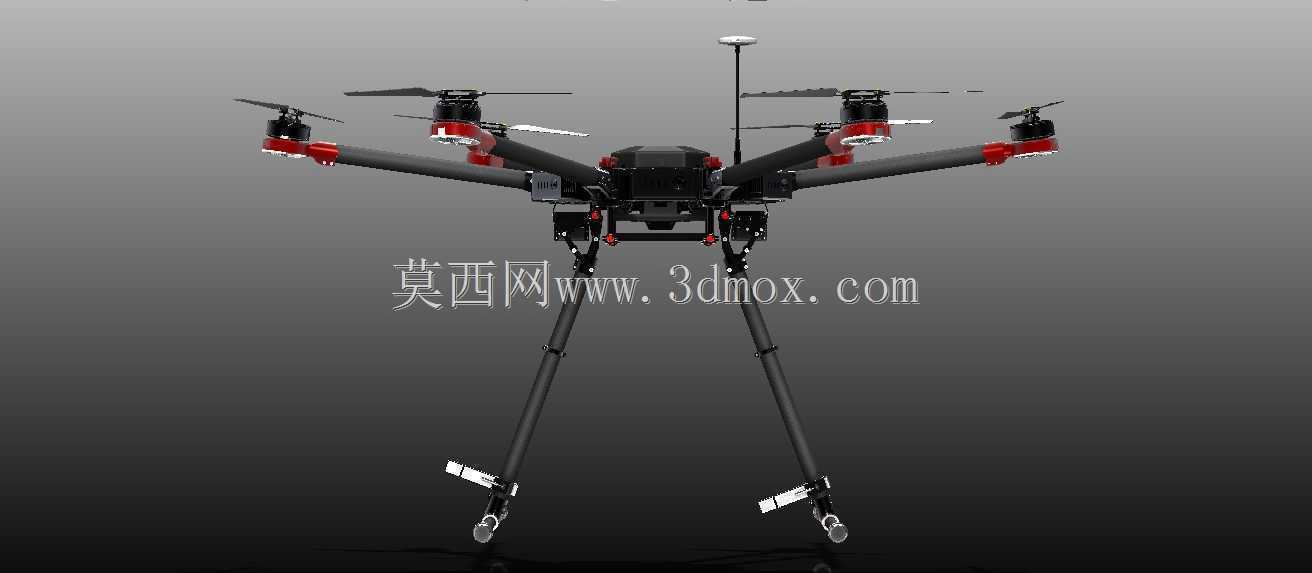

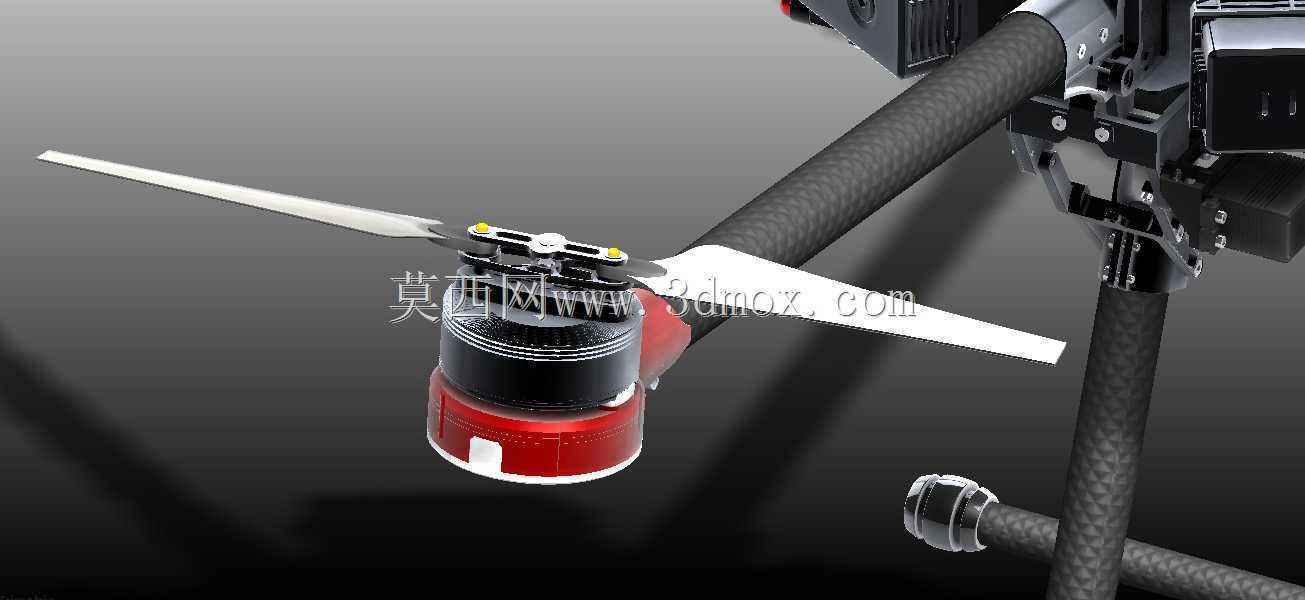

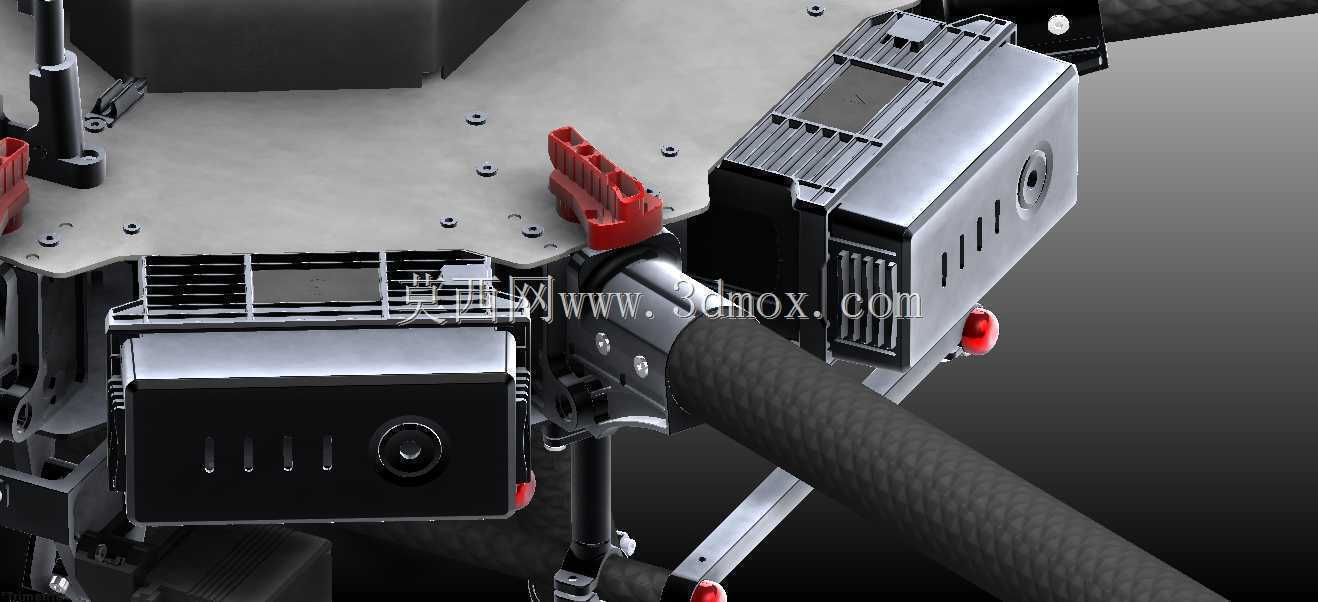

　　机臂采用碳纤维圆管材质，在保证结构强度的前提下尽可能降低自身重量，每支机臂与中心机架的连接位置设计有快拆锁紧结构，转场运输时可快速将机臂折叠或拆卸，缩小收纳体积，作业时扳紧锁扣即可完成定位，锁紧结构内置定位销，可保证每次安装的机臂角度一致，无需反复校准动力安装角。机臂末端的电机座采用倾斜安装设计，预留了标准的电机安装孔距，适配多规格无刷电机的安装需求，电机座下方设计有起落架连接支耳，起落架采用滑橇式结构，支腿为碳纤维管材，底部接触位置套有橡胶缓冲套，降落时可吸收冲击能量，同时起落架的高度预留了足够的任务载荷安装空间，不会遮挡下方挂载设备的作业视角。

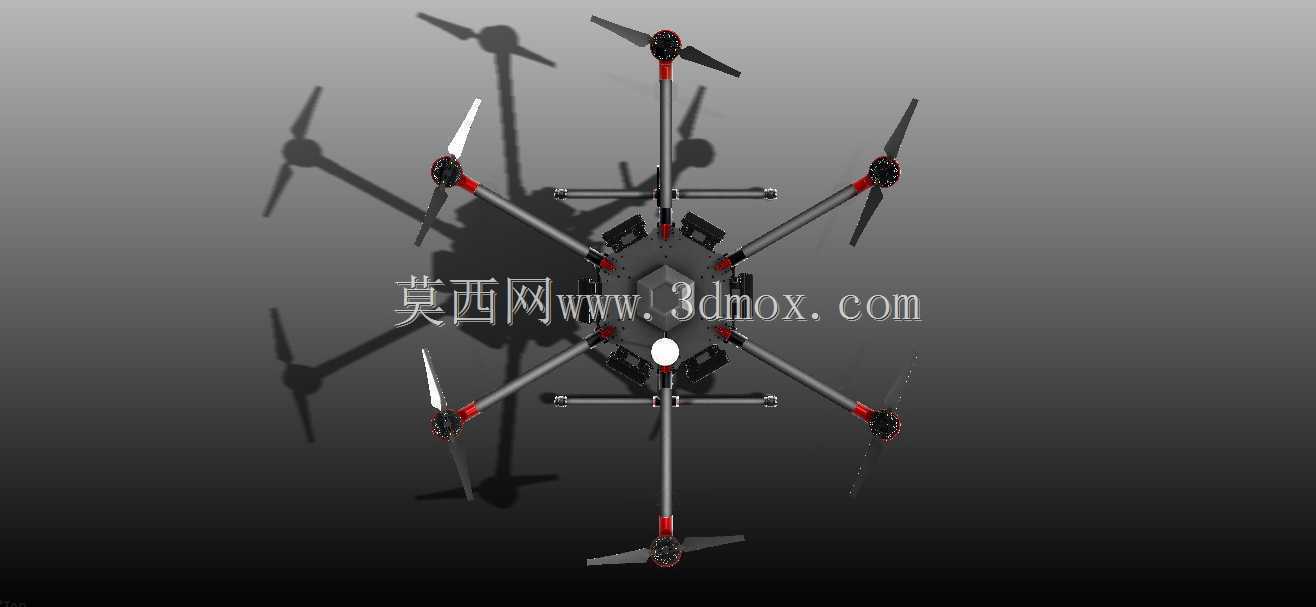

　　设计过程中重点平衡了结构强度与整机重量的关系，中心板件采用航空铝合金加工，关键受力位置做了加厚处理，机臂与中心板的连接位置设计有加强筋结构，避免大机动飞行或满载作业时连接位置出现应力断裂。动力布局上六支机臂呈等角度放射状分布，相邻机臂的螺旋桨旋转方向相反，抵消反扭矩的同时保证姿态控制的响应速度，螺旋桨采用快拆式桨夹设计，可快速完成桨叶的更换与维护。

　　安装边界方面，整机展开状态下机臂末端的最大回转直径控制在常规作业运输车辆的后备箱容纳范围内，折叠后尺寸可适配通用无人机收纳箱，中心机架的上层安装面预留了标准的设备安装孔位矩阵，可灵活调整飞控、电池等元件的安装位置，适配不同配重需求，保证整机重心始终落在中心轴线上，降低飞控的姿态调整负担，提升飞行续航时间。起落架的跨距设计经过反复验证，降落时可保证在不超过15度的倾斜地面上不会发生侧翻，同时支腿的间距不会影响下方任务设备的360度视角覆盖，满足航拍、巡检类作业的无遮挡拍摄需求。

　　在结构细节处理上，所有走线均设计在机臂内部与中心板的走线槽内，避免线材外露在飞行过程中被桨叶打到，同时减少风阻对飞行稳定性的影响，电调安装位置设计在机臂靠近中心板的位置，兼顾散热效率与走线便利性，中心舱段的电池仓设计有绑带固定位与防滑垫，可适配不同容量的电池组，保证飞行过程中电池不会出现移位。
