八旋翼多轴飞行载具机架结构设计

　　这款八旋翼飞行载具的机架结构，在设计之初就瞄准了大载荷、高冗余度的作业场景，区别于普通消费级四旋翼机型，八组动力单元的布局首先解决了单动力失效后的迫降安全问题，在电力巡检、农林植保、应急物资投送这类对飞行可靠性要求极高的场景下，即便单组旋翼动力出现故障，剩余七组动力仍可通过飞控系统的动力重分配维持姿态稳定，避免坠机造成的设备损失与作业中断。

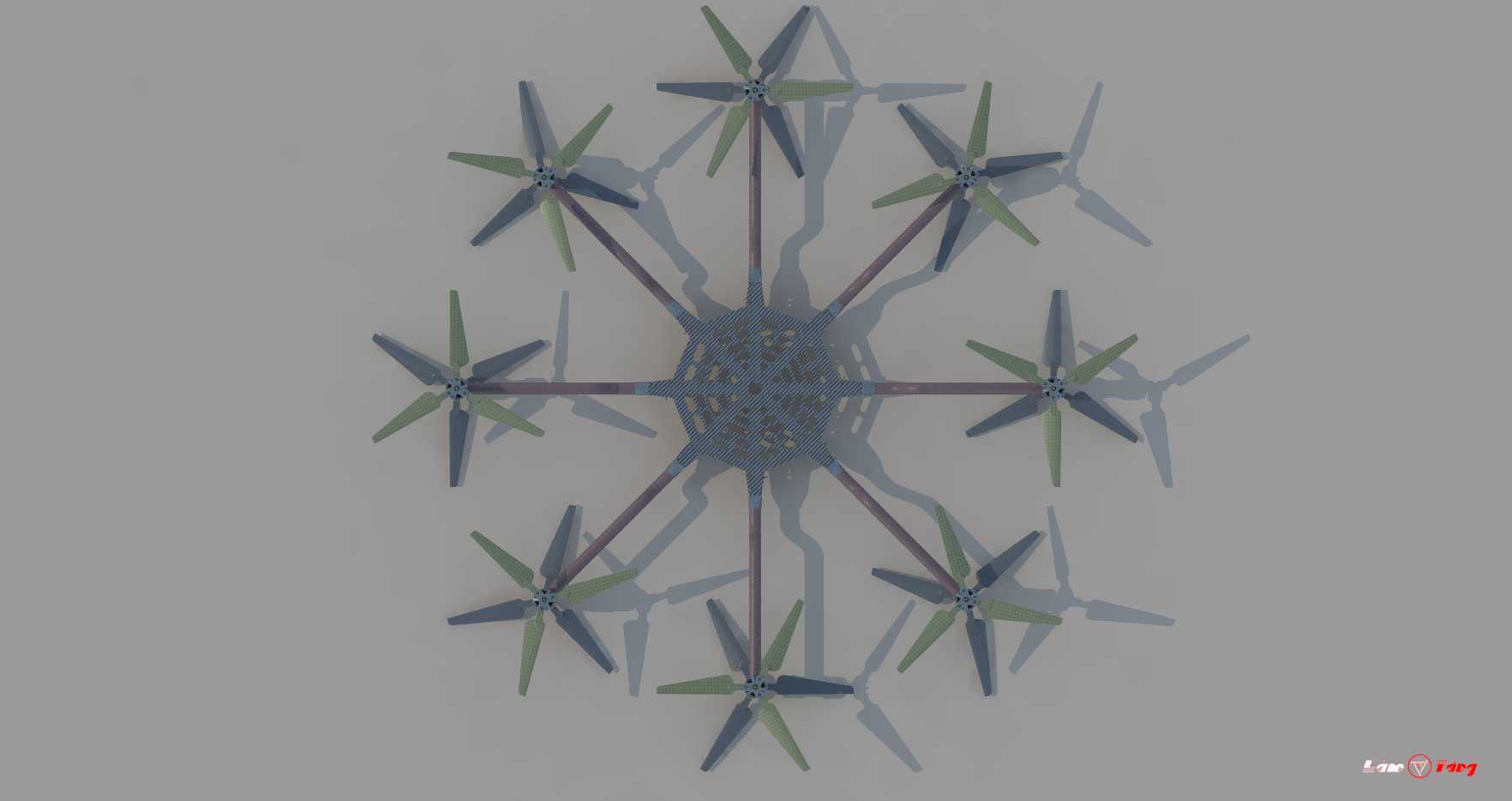

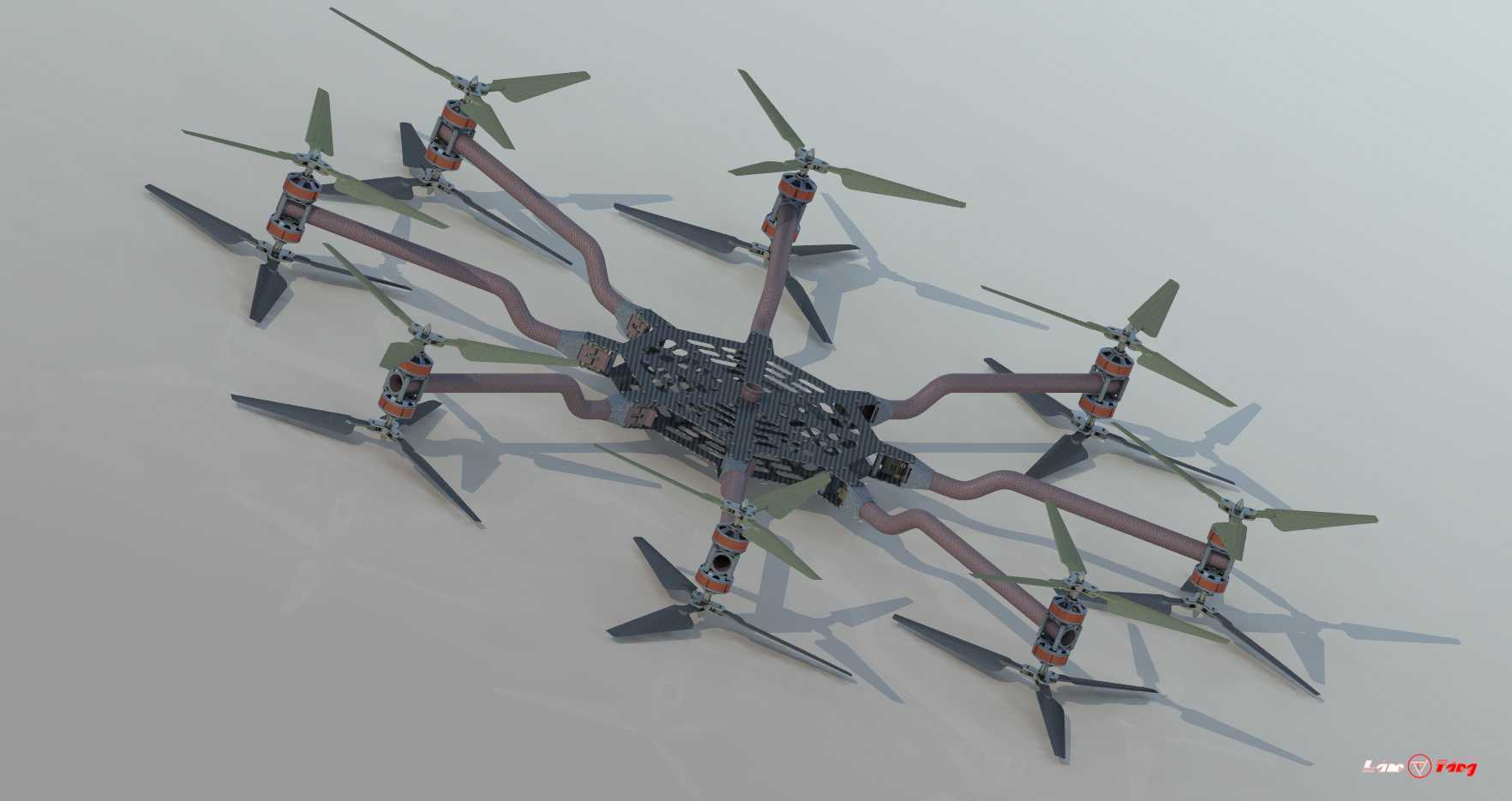

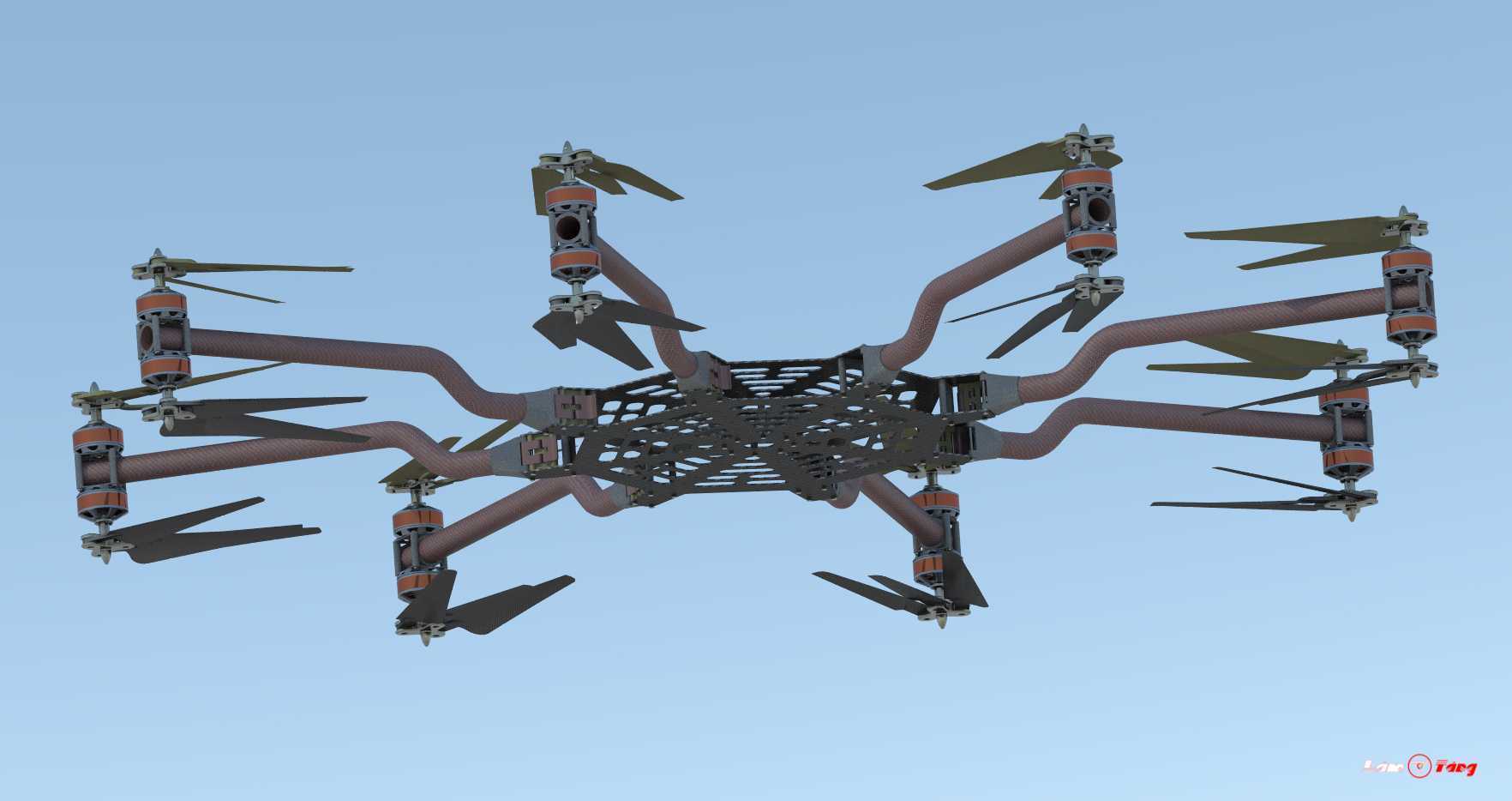

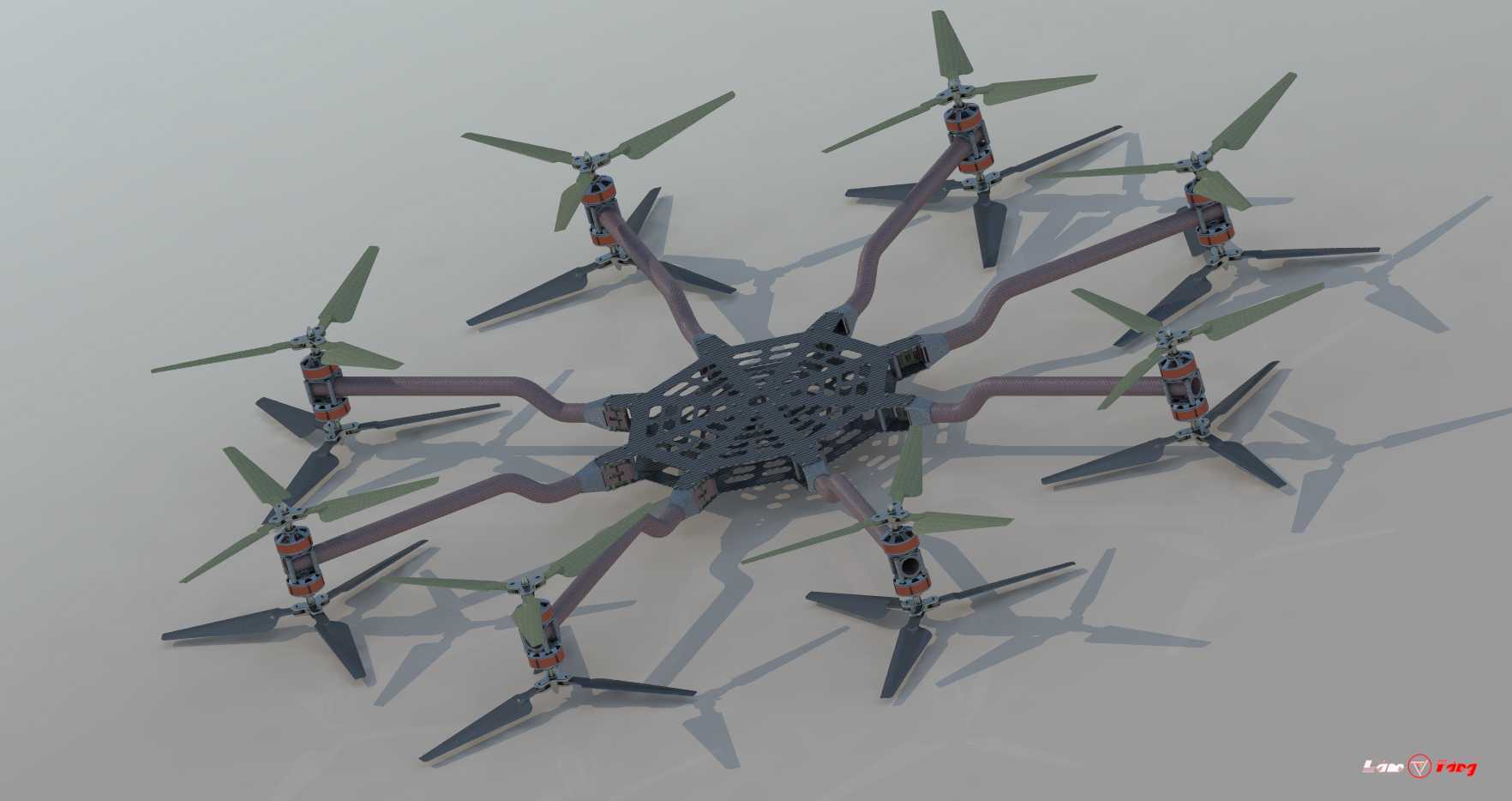

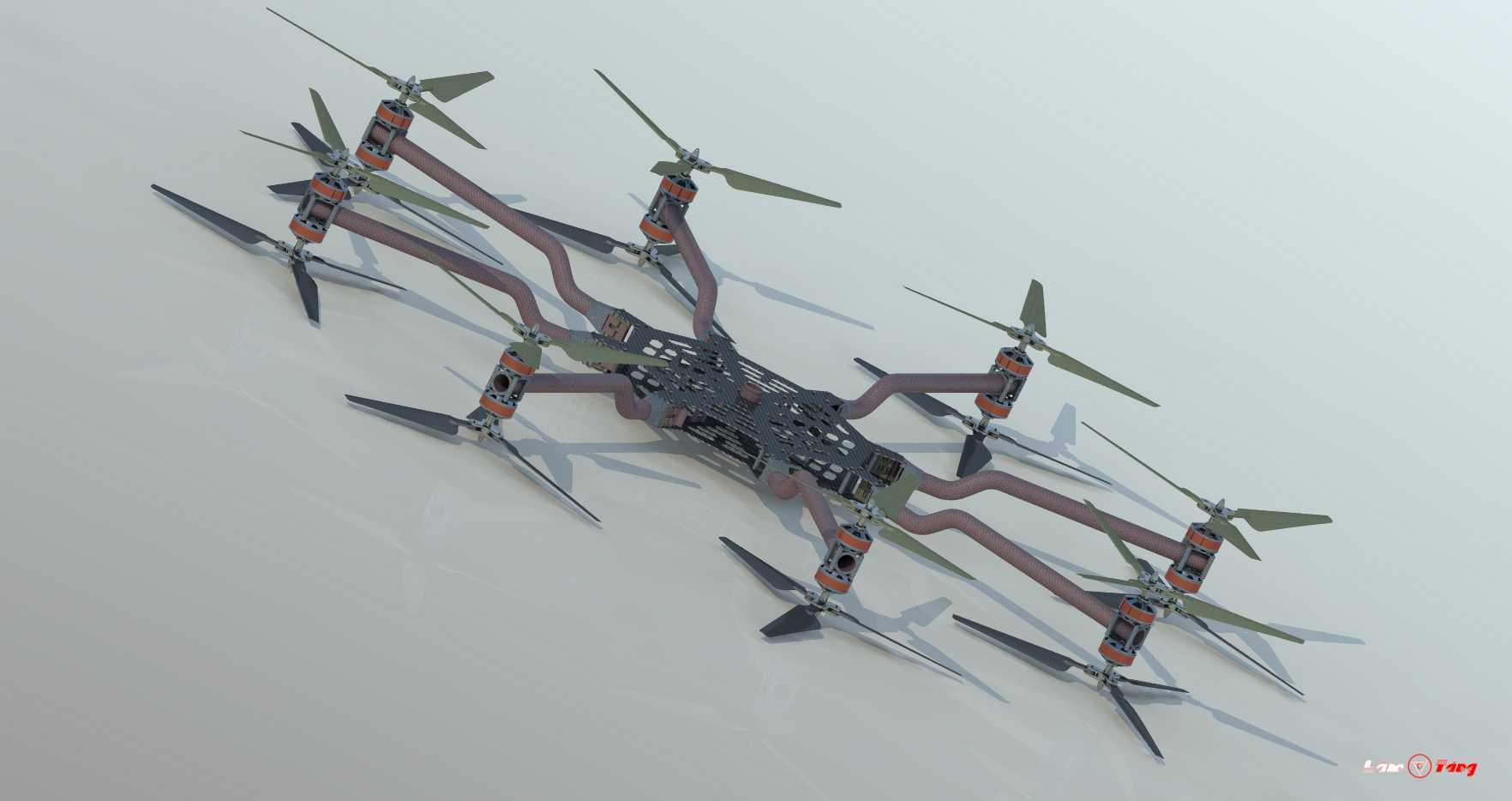

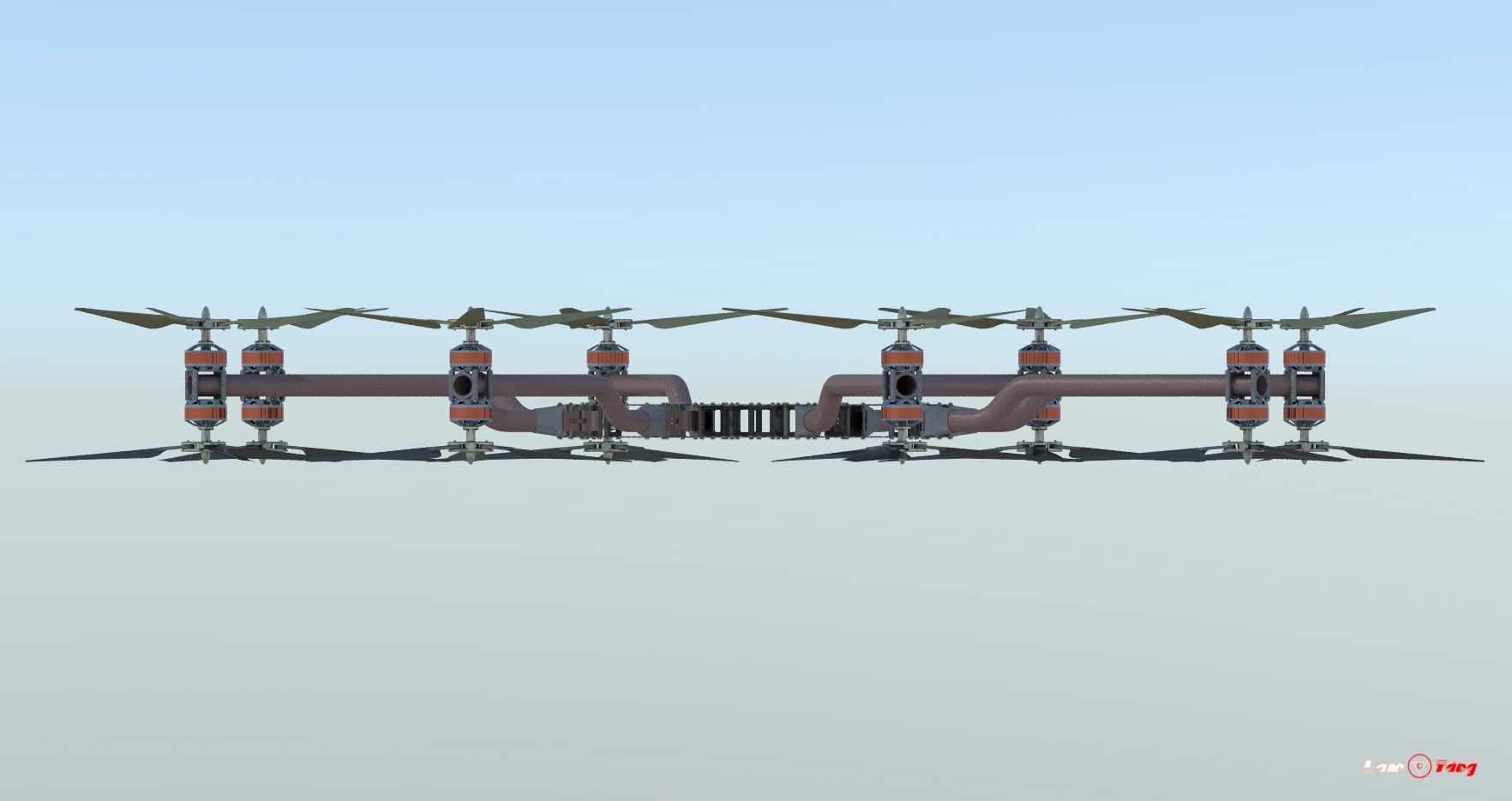

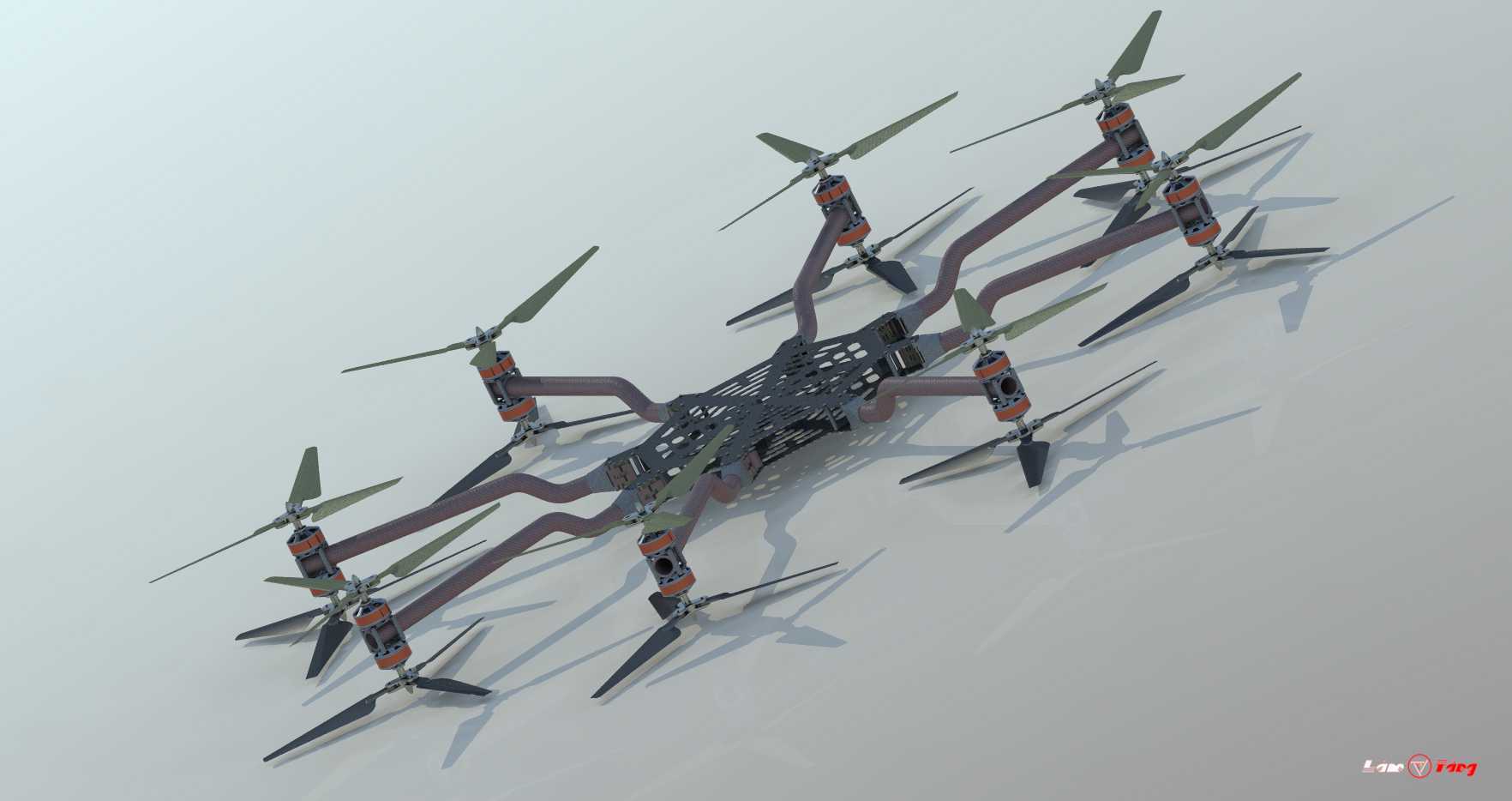

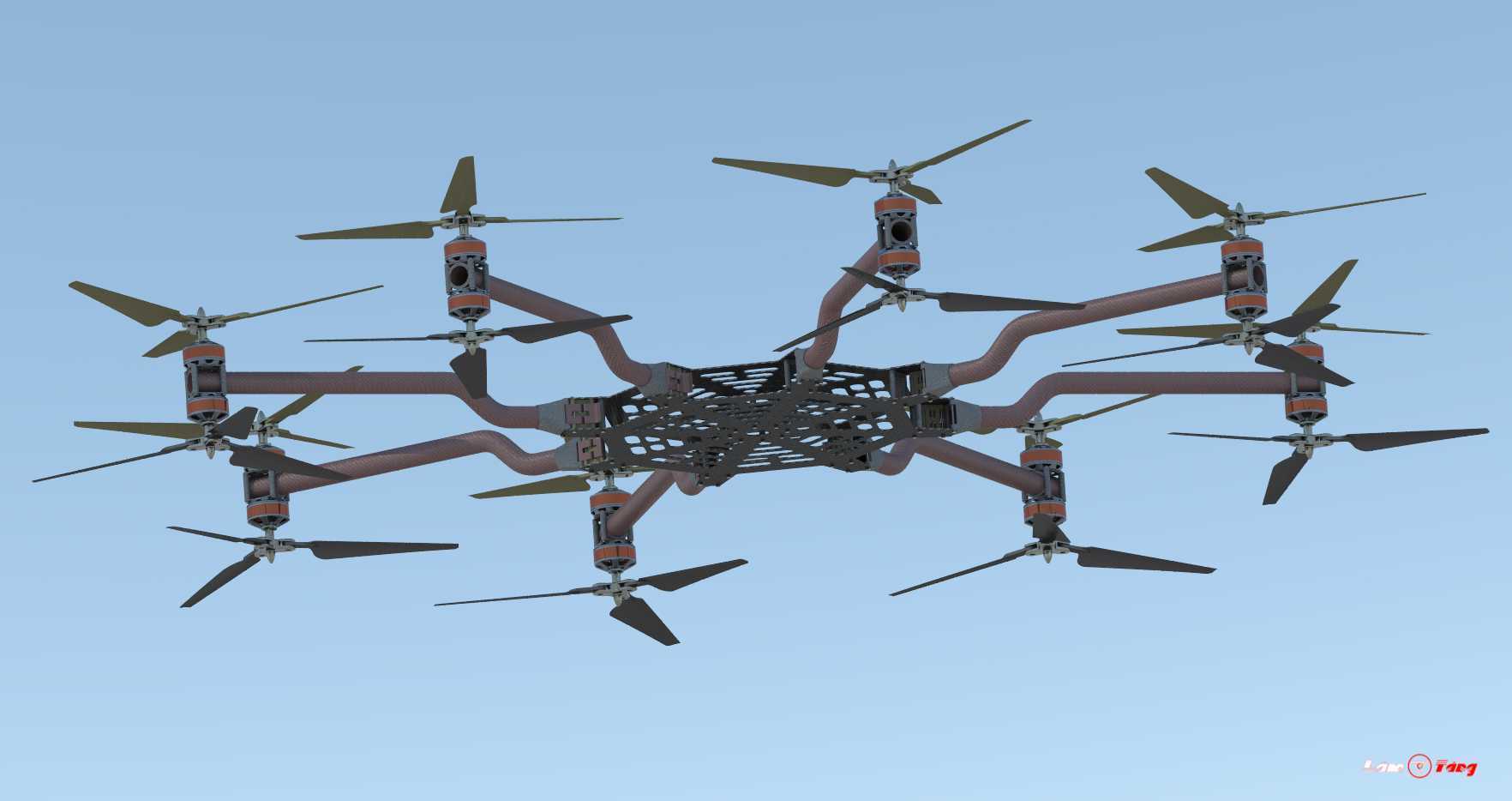

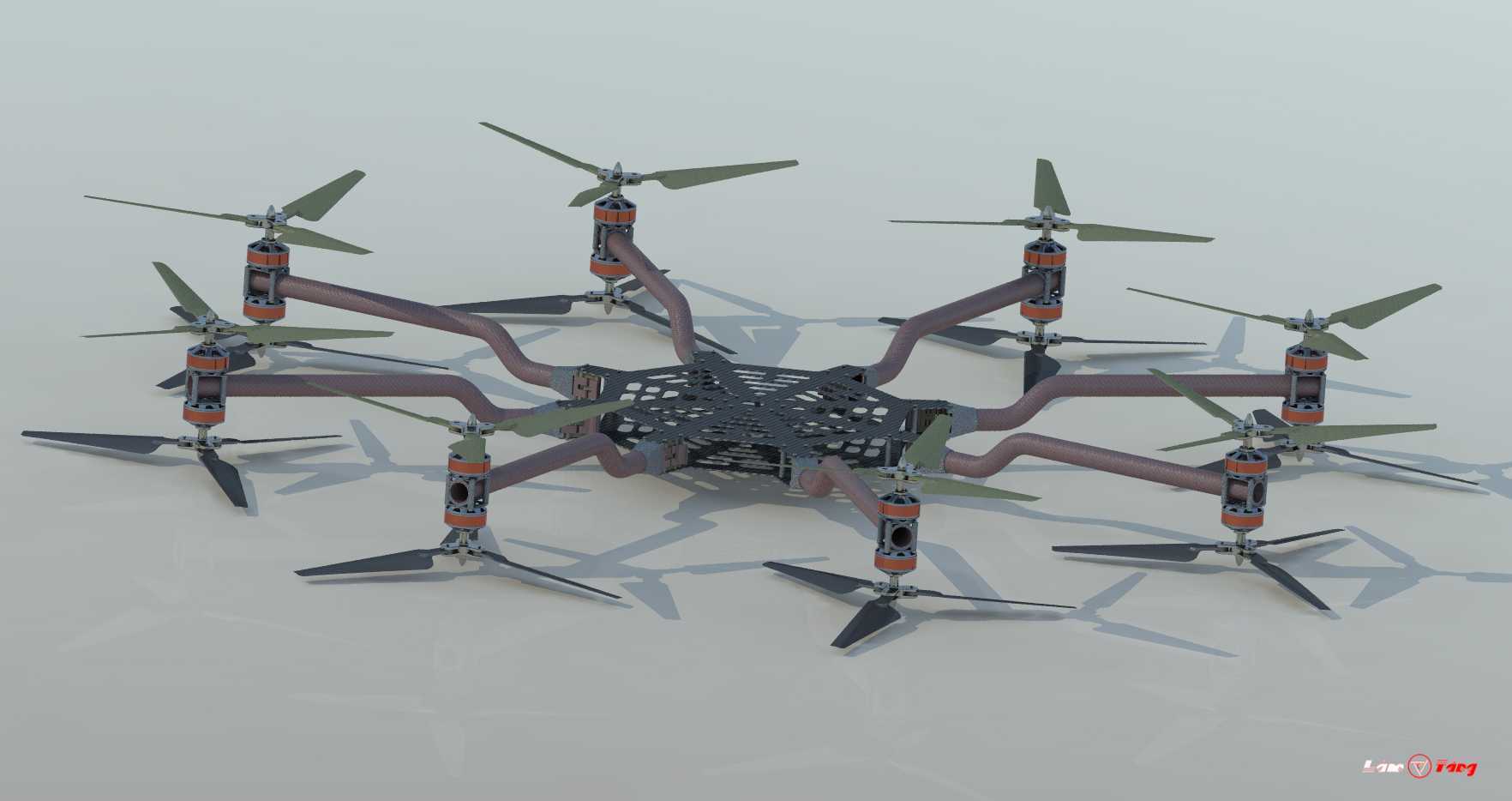

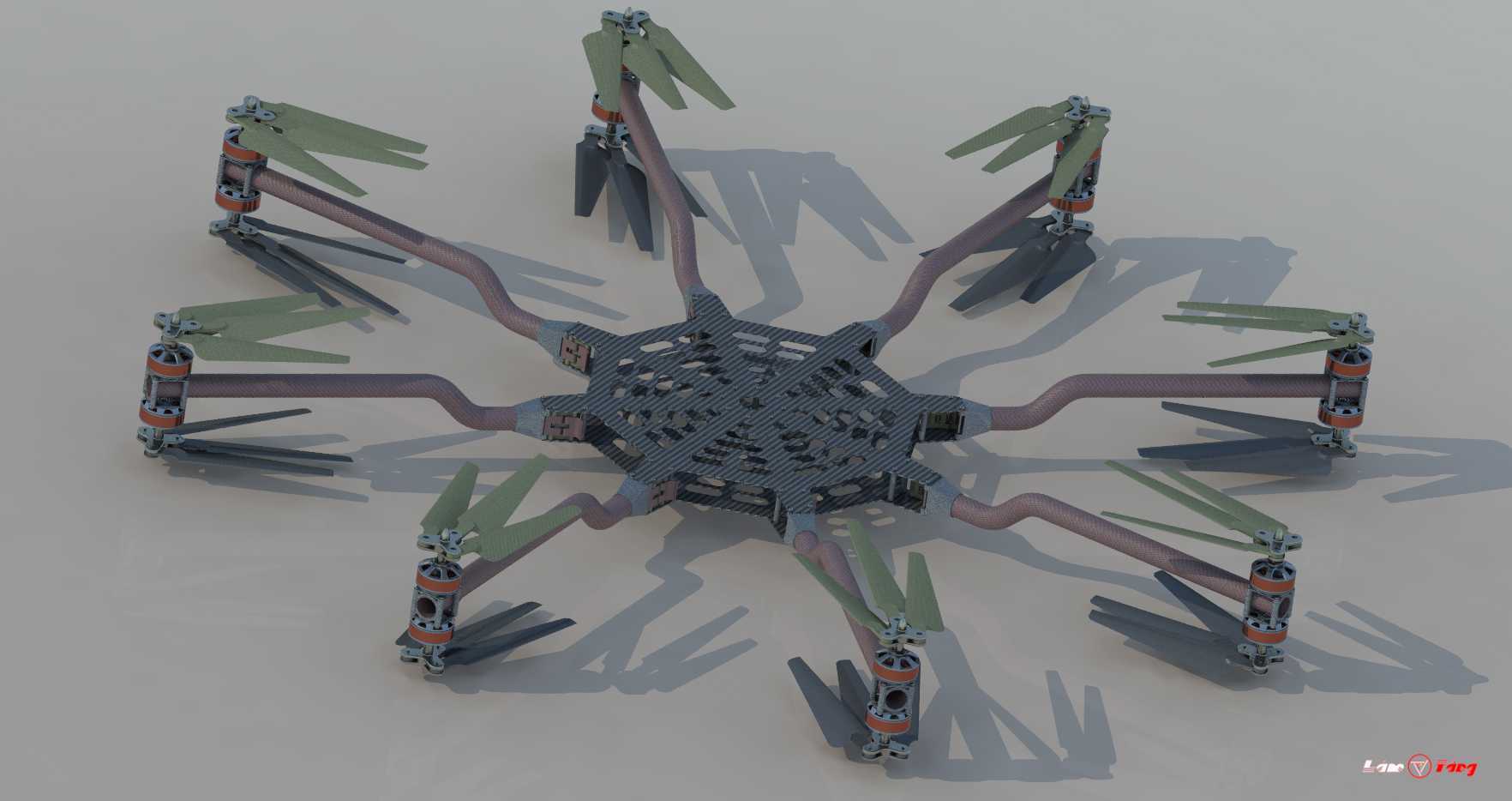

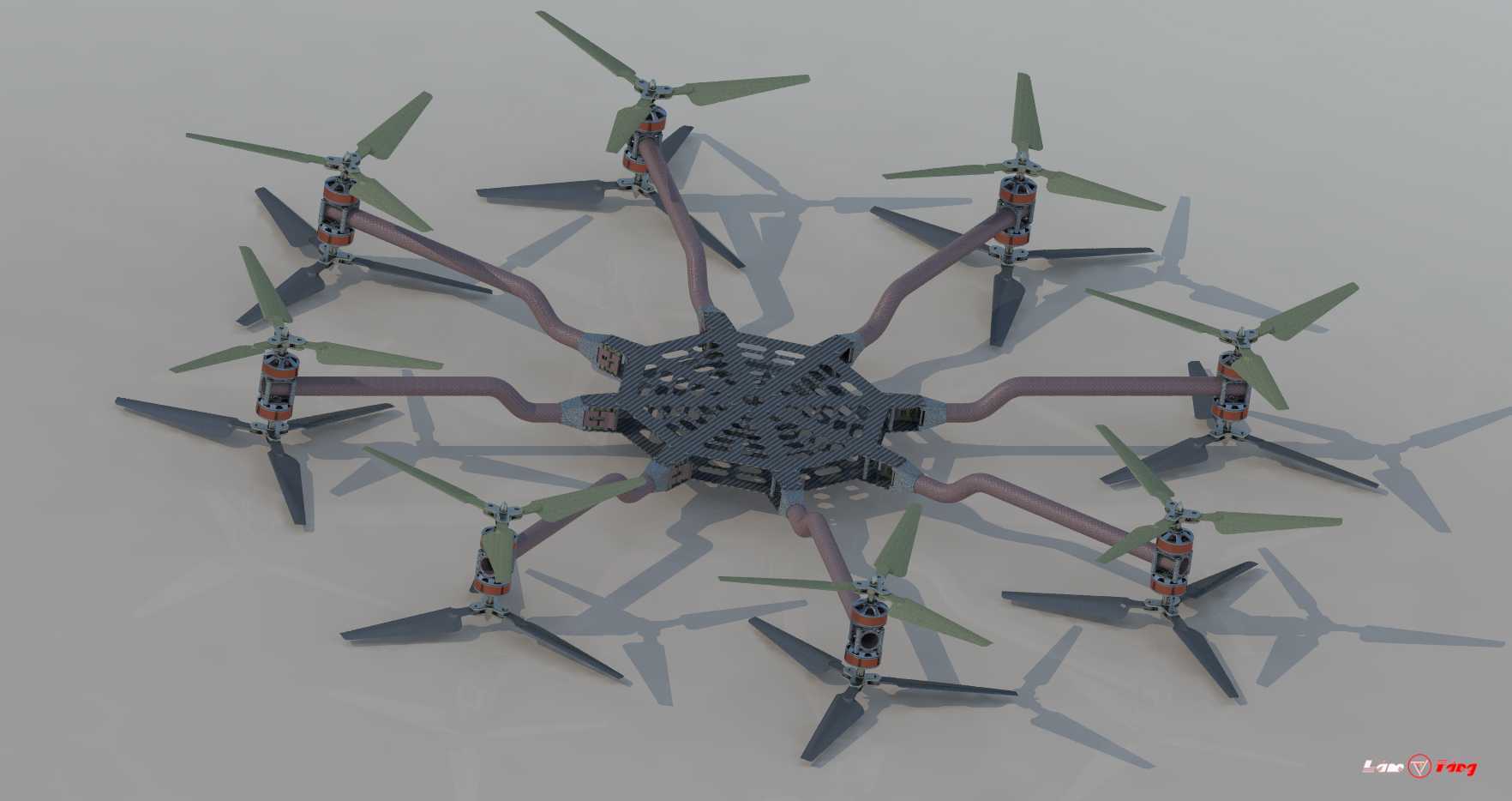

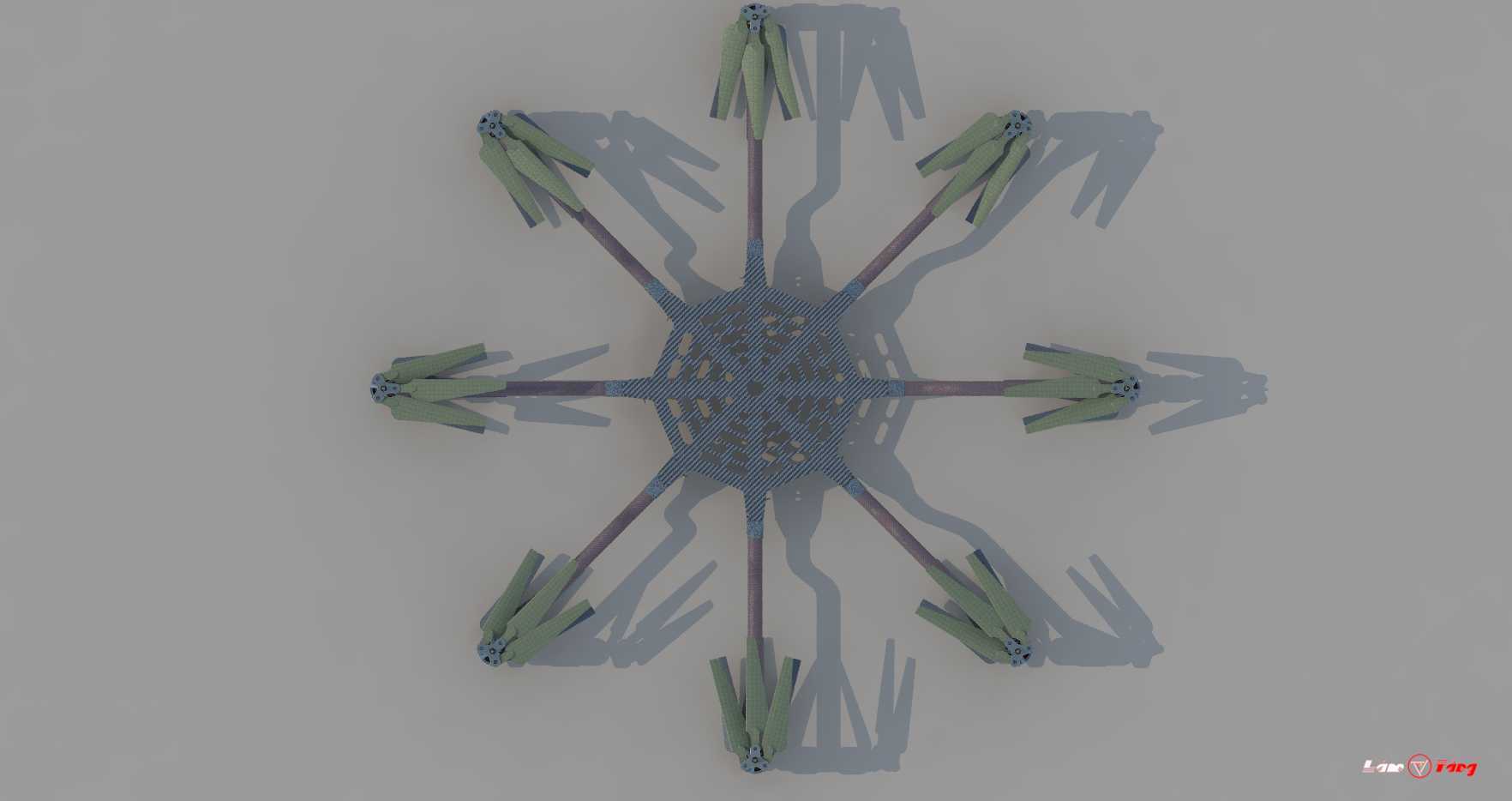

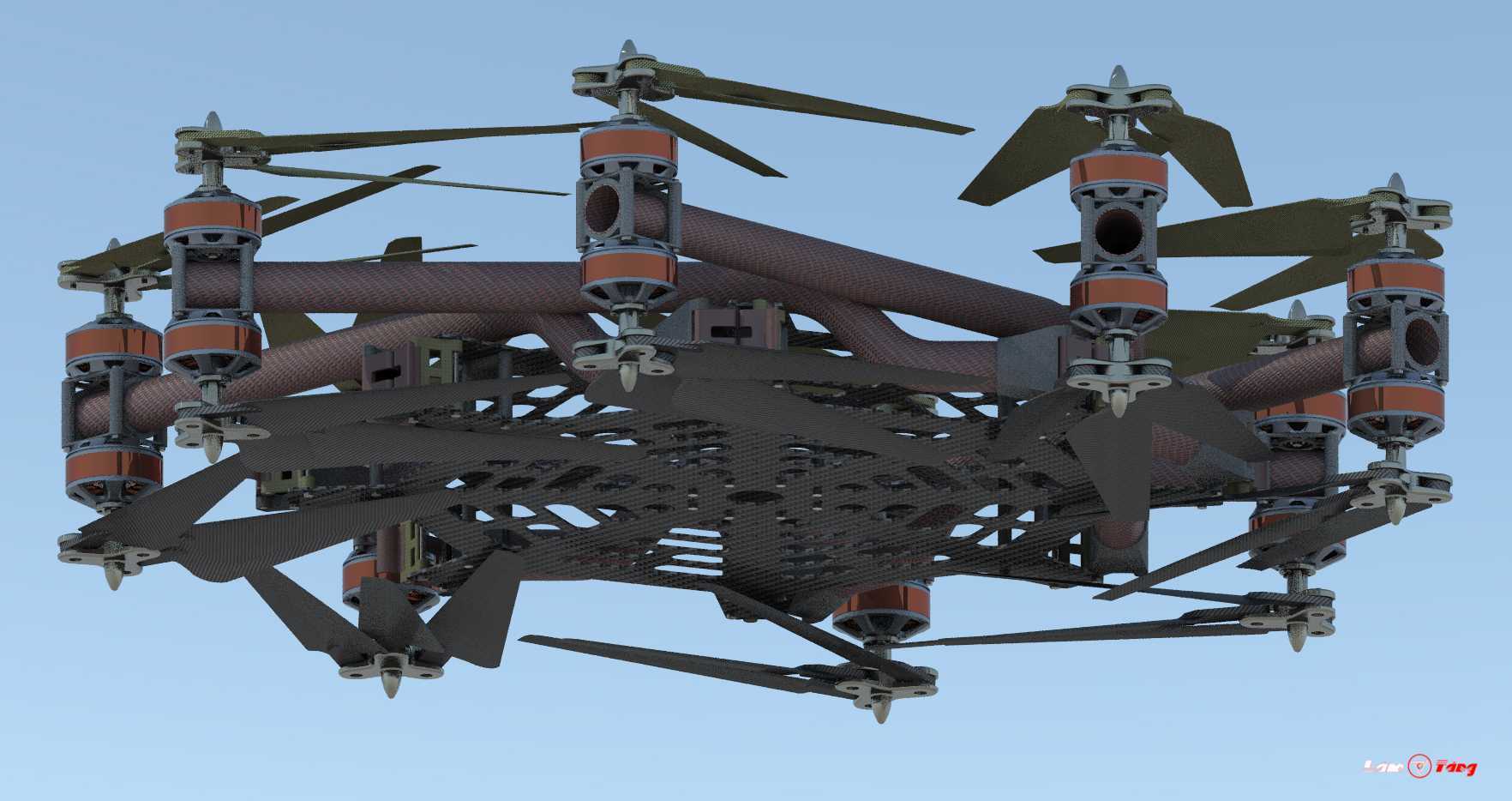

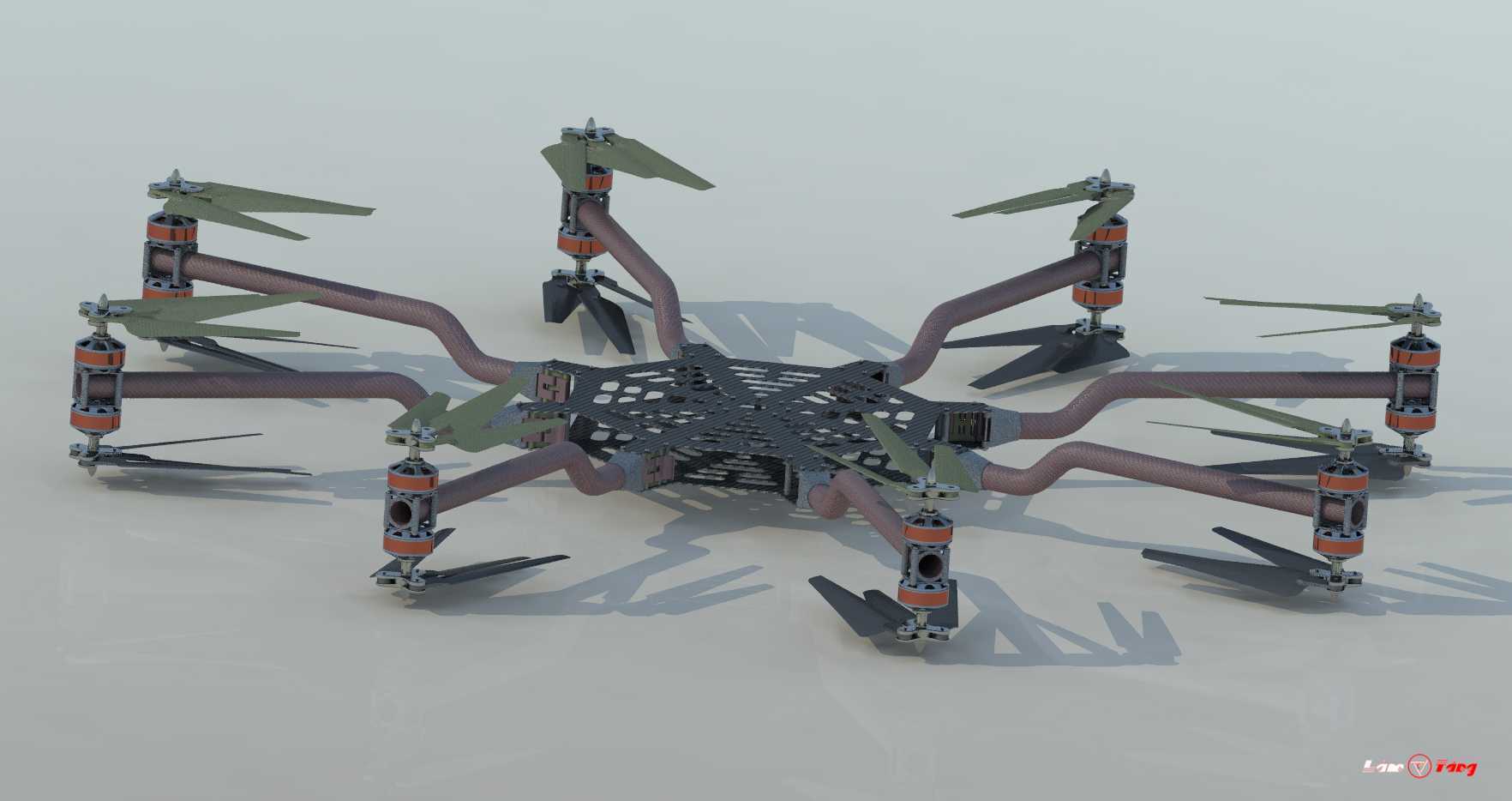

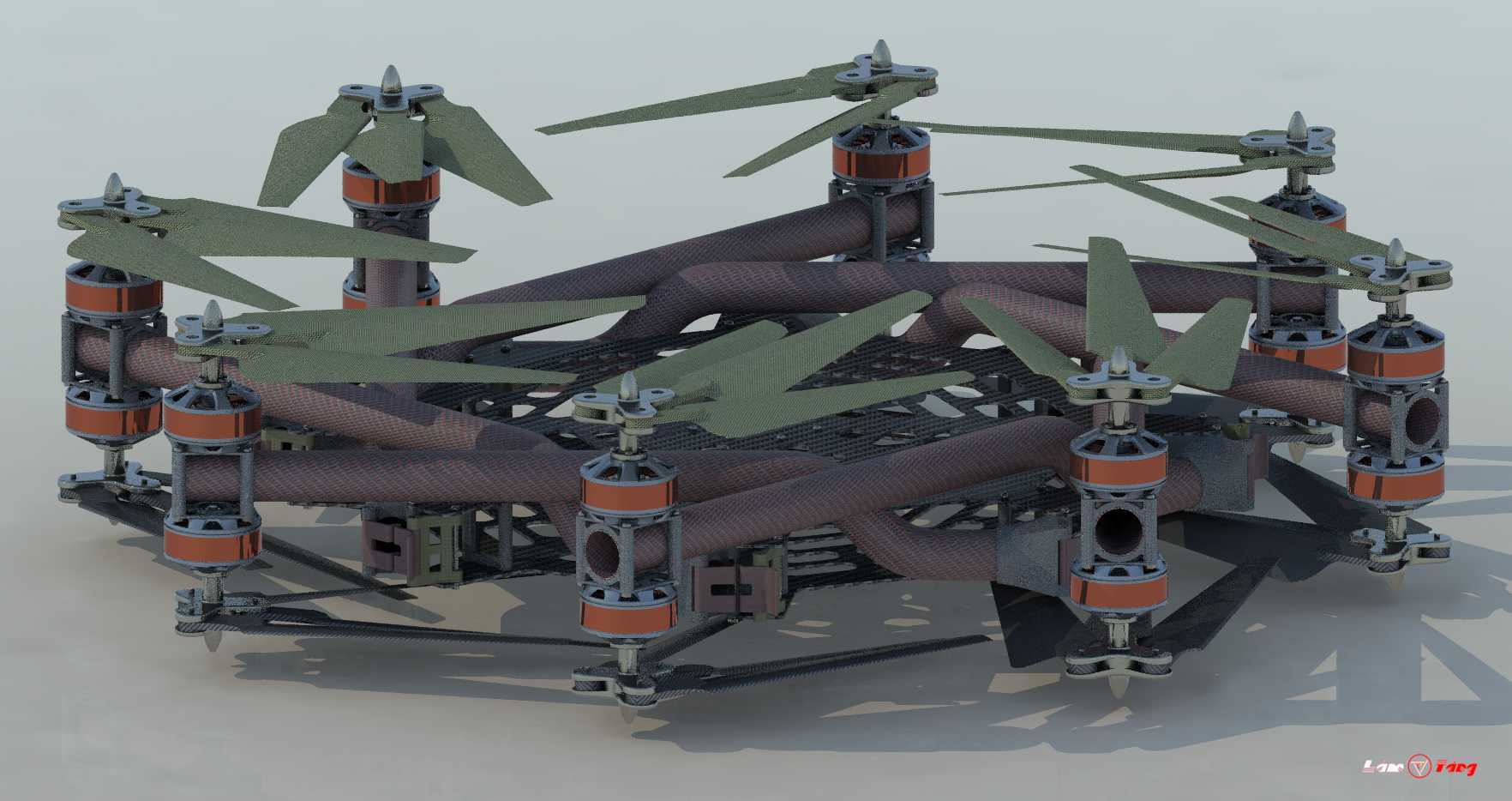

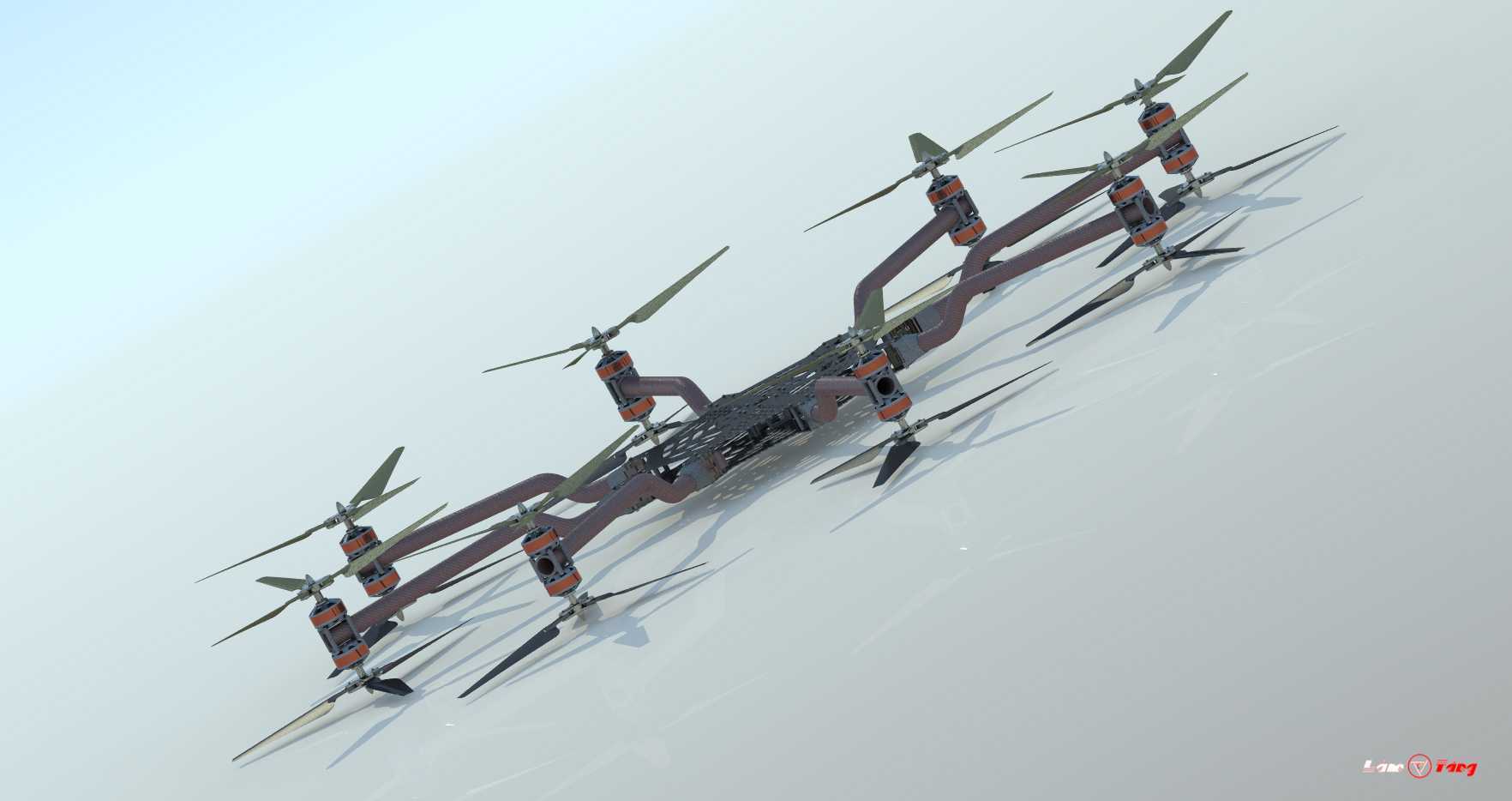

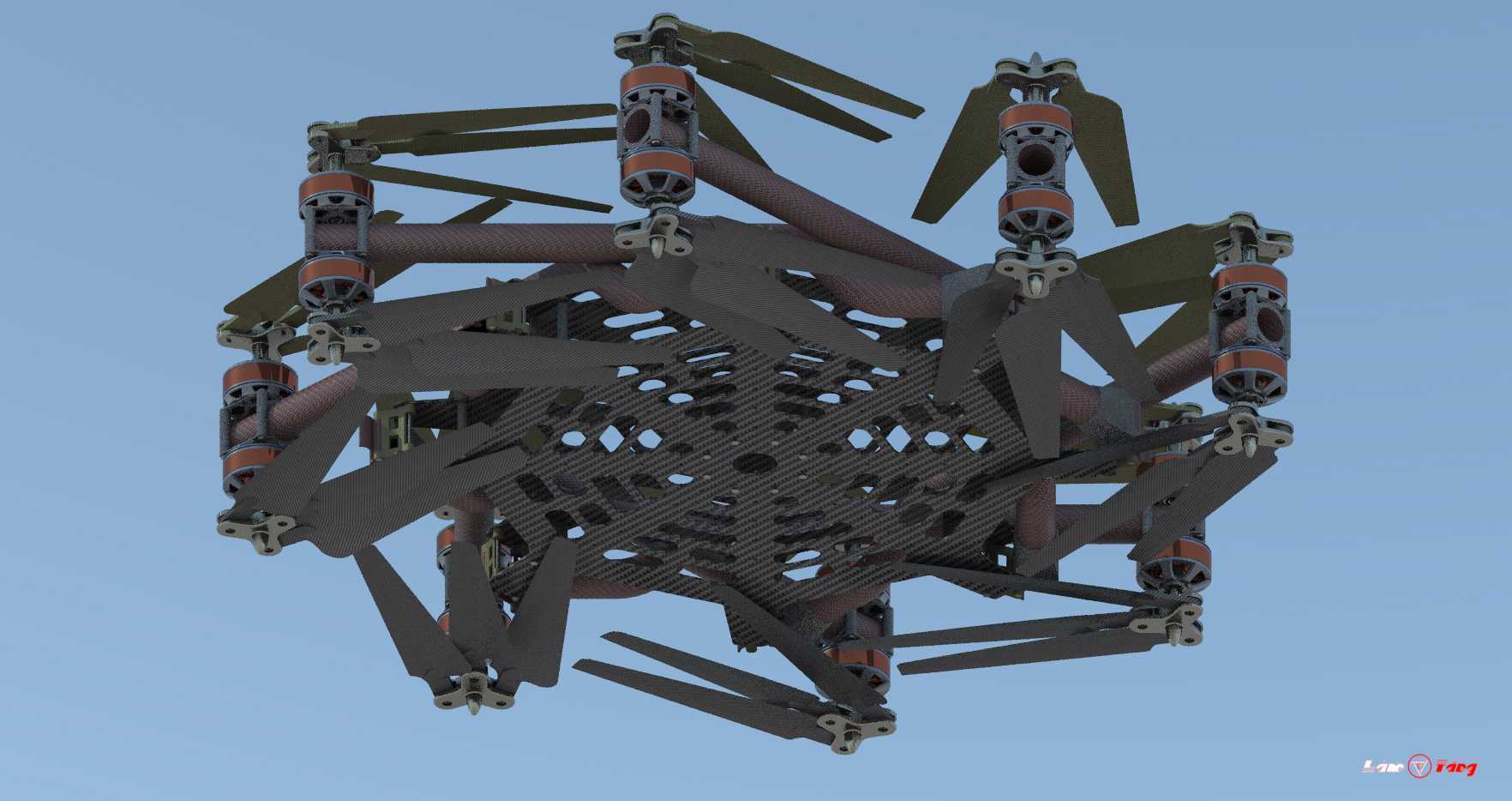

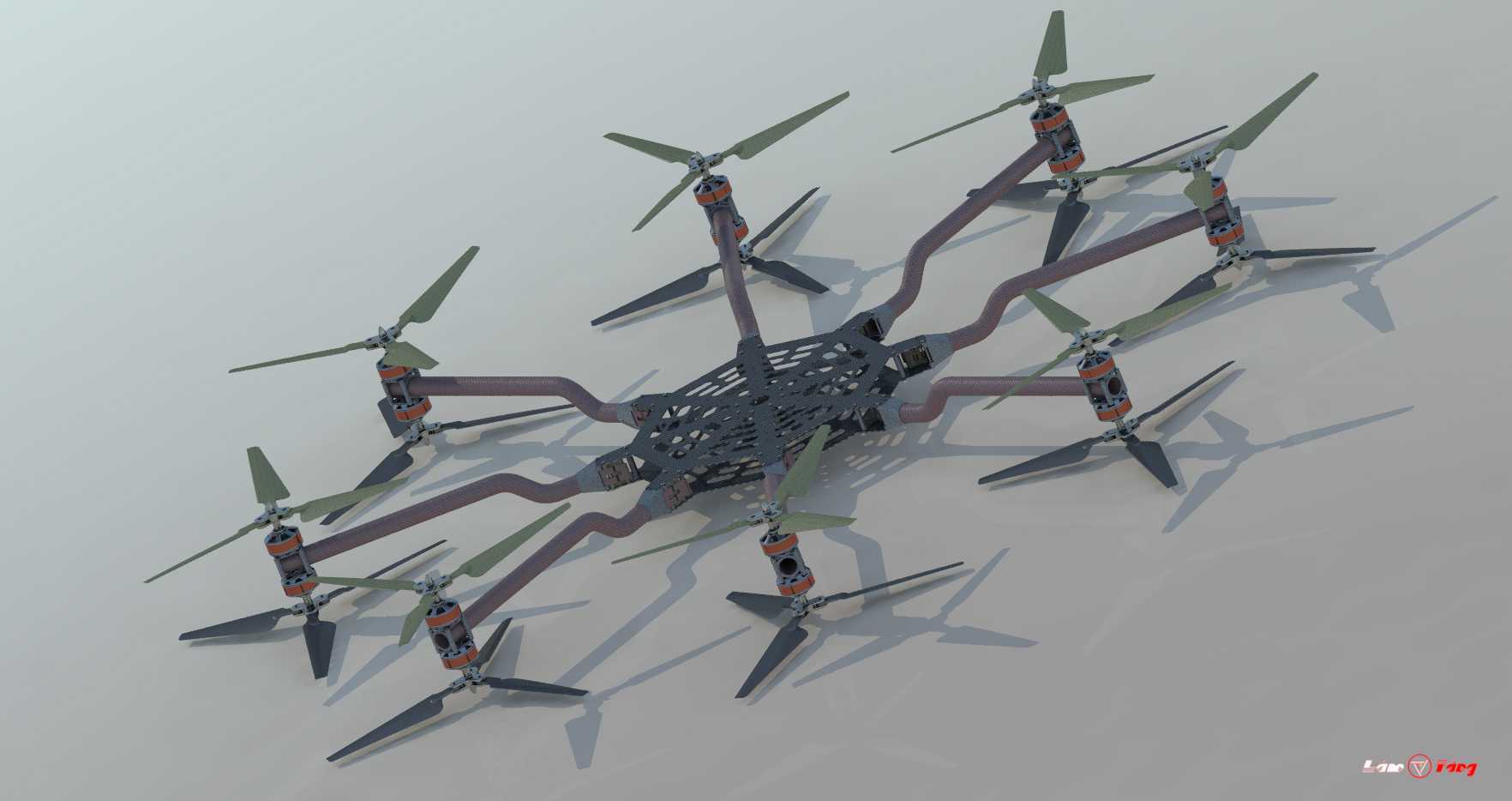

　　从结构布局来看，机臂采用了非等长的错落排布设计，并非传统正八边形的等距机臂布局，这种设计首先规避了相邻旋翼的下洗气流干扰问题，每一组旋翼的旋转平面都不会与相邻旋翼的气流场产生过度重叠，在大油门爬升或者大载荷悬停状态下，能有效降低紊流带来的姿态抖动，提升飞行稳定性。中心板采用上下双层夹合结构，上层预留了飞控、GPS模块、数传天线的安装位，下层则规划了电池仓、任务载荷挂载点，所有走线都可以通过机臂内部的中空腔体布设，避免线材外露在飞行过程中被气流吹动产生晃动，也减少了线材被旋翼剐蹭的风险。

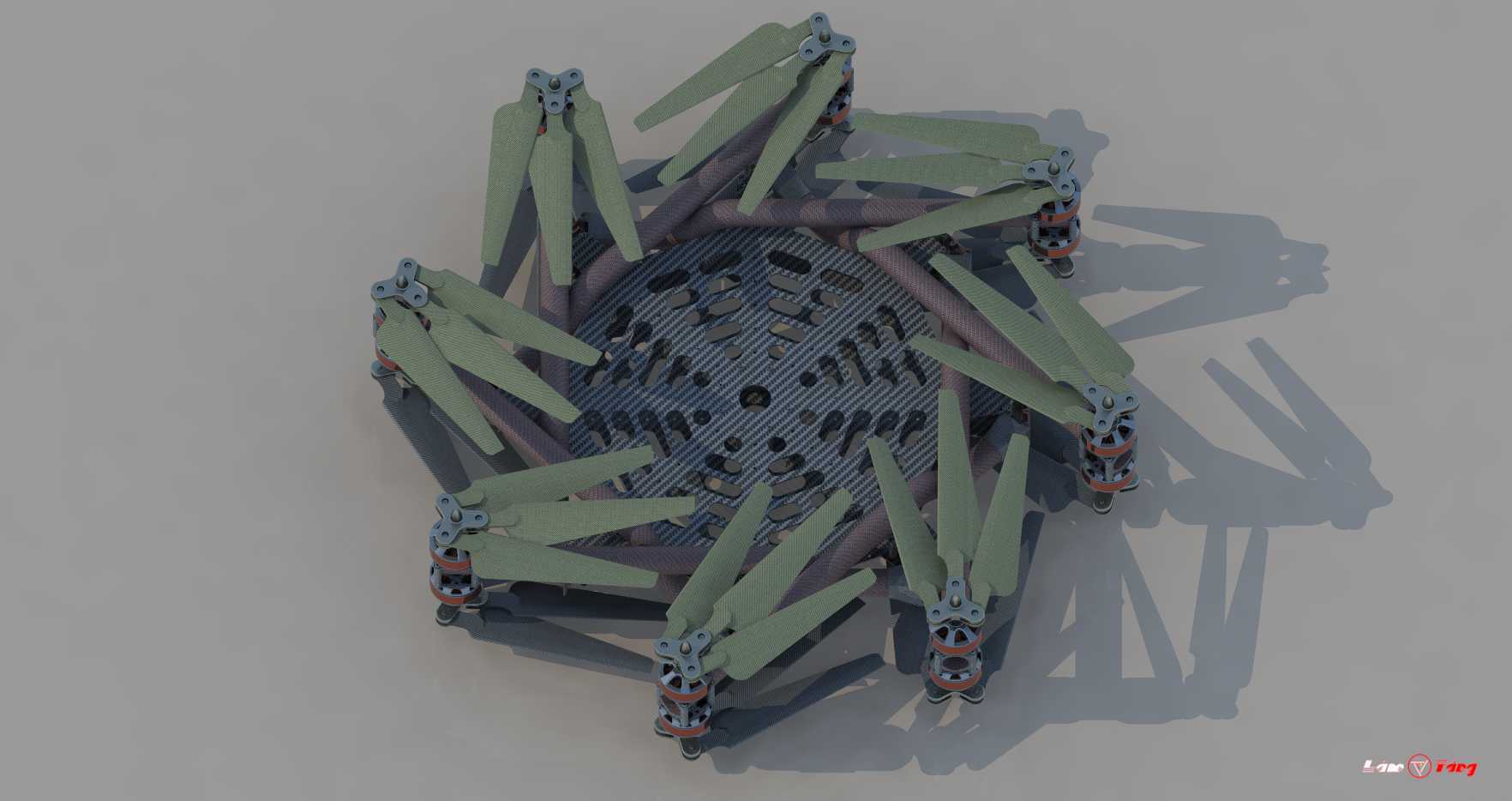

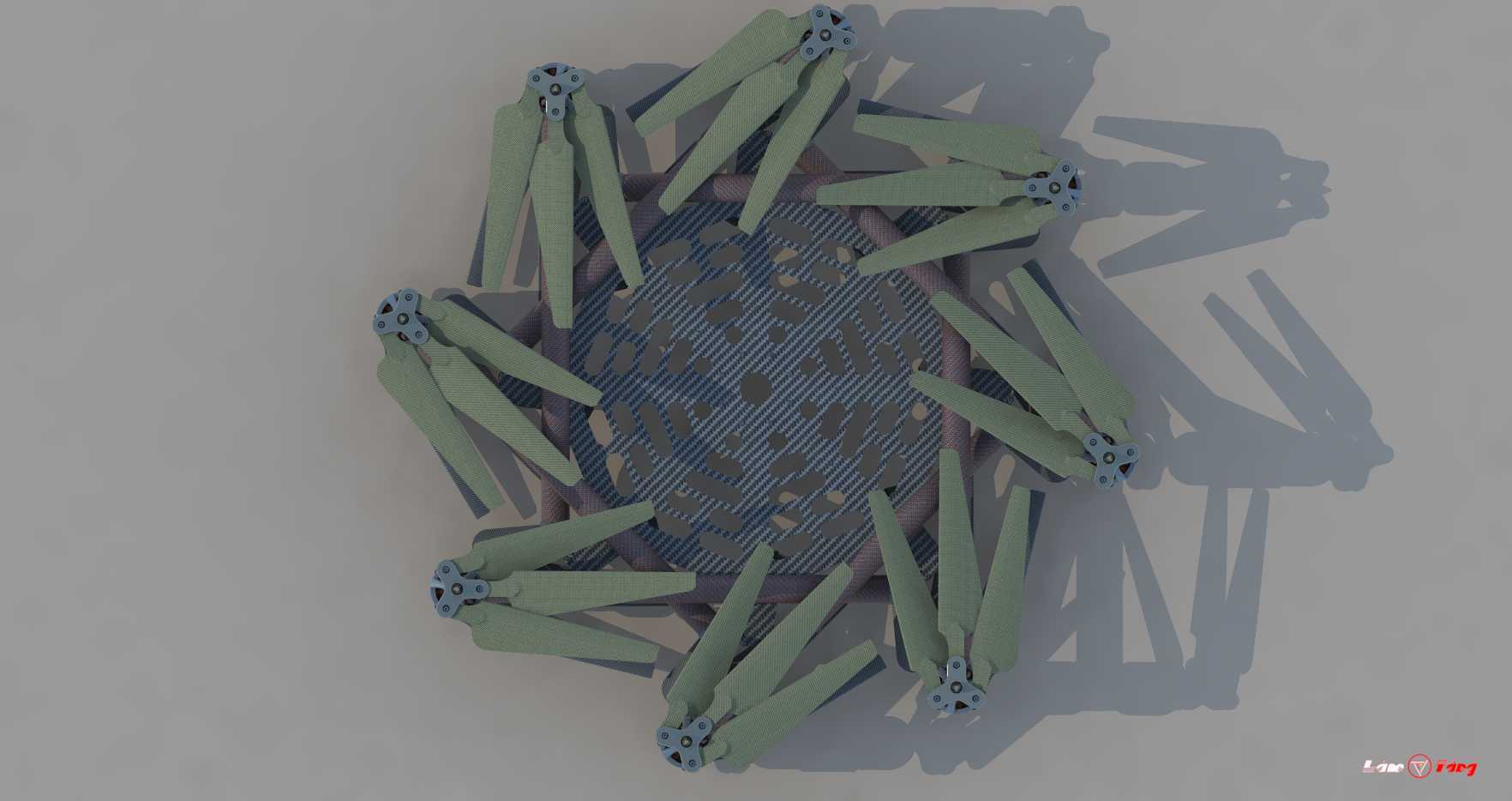

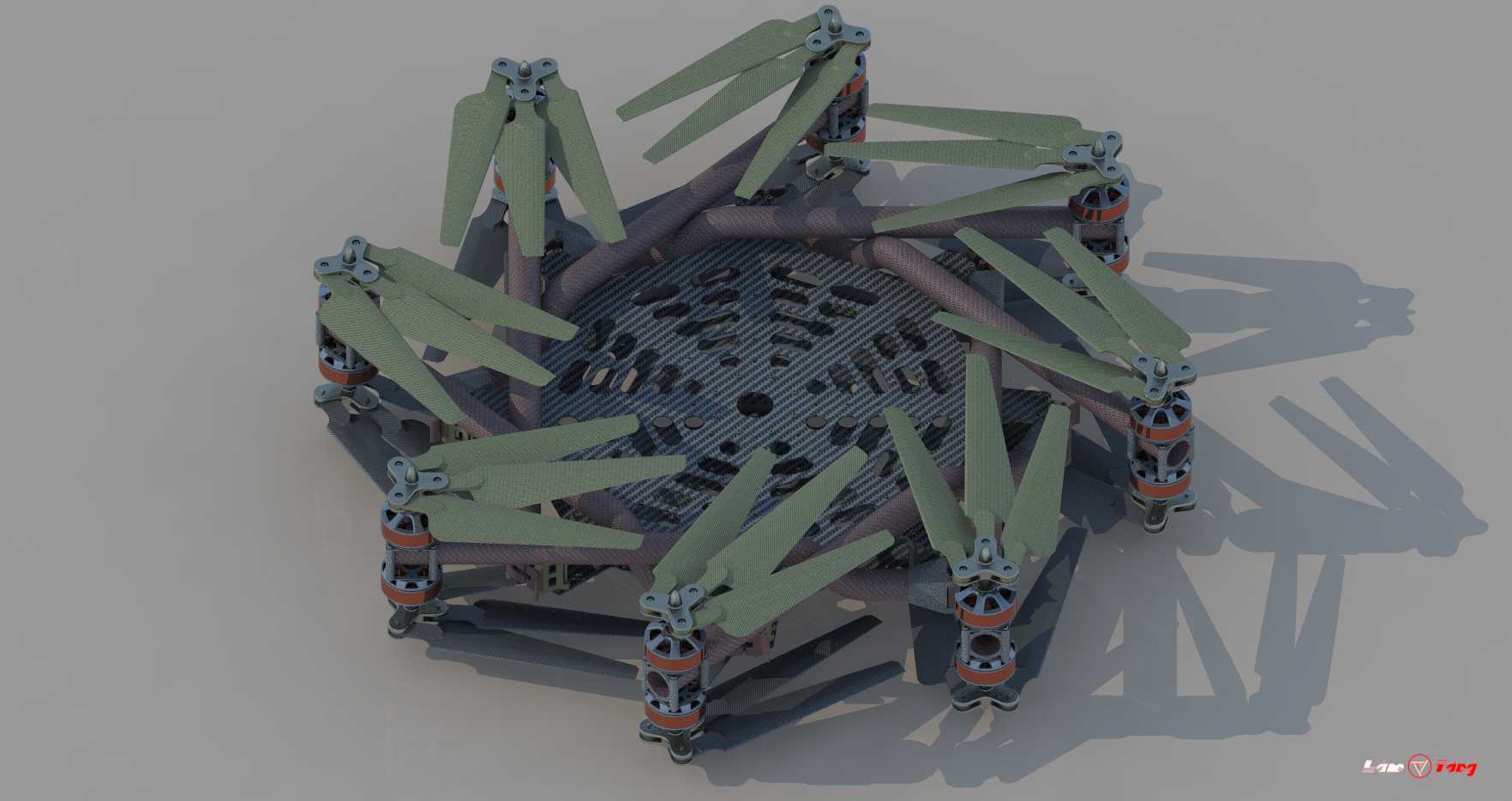

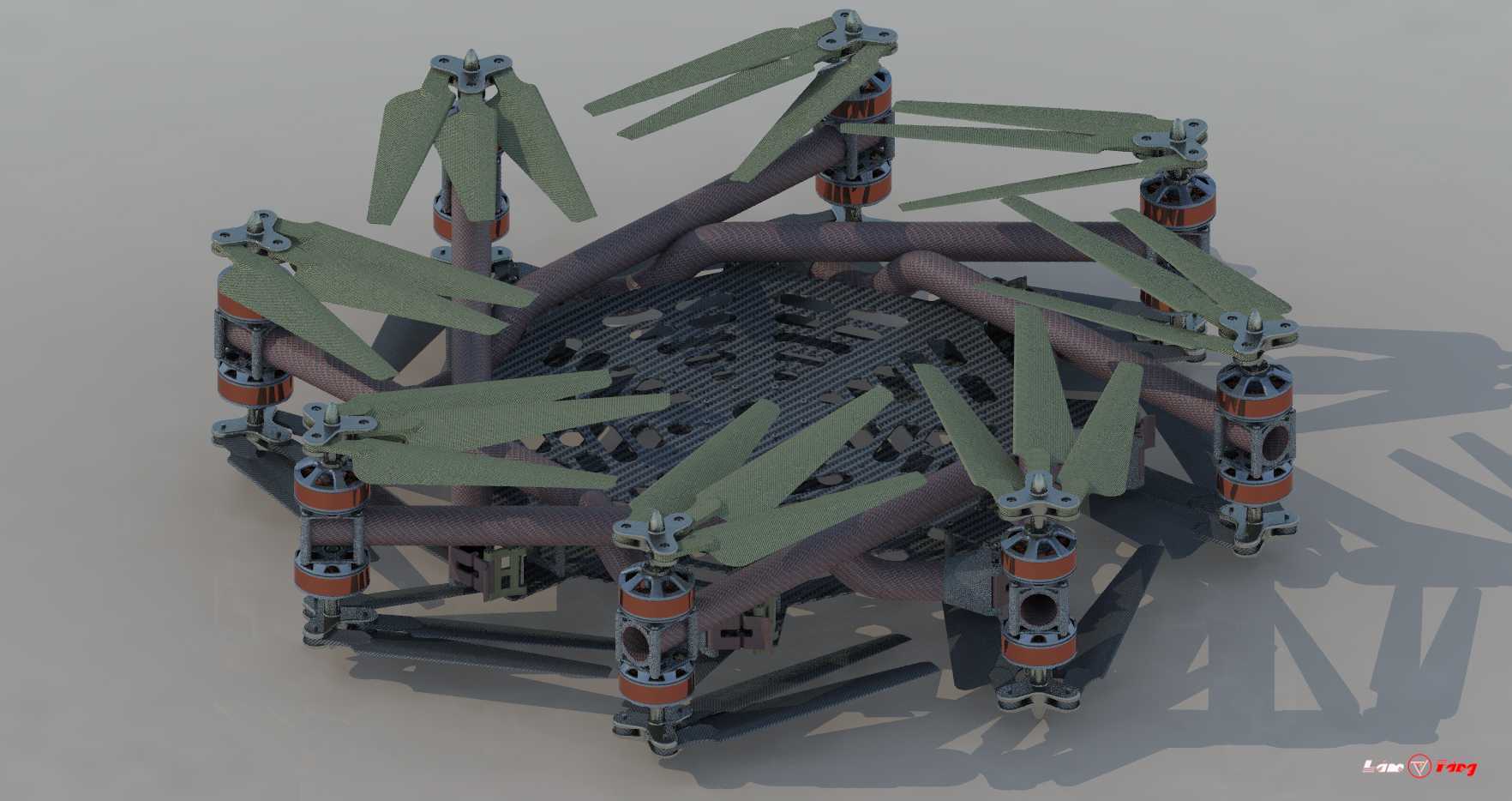

　　安装边界方面，中心板的核心安装区域尺寸控制在180mm*120mm范围内，兼容市面上绝大多数主流工业级飞控的安装孔位，电池仓预留了2-4块6S锂电池的安装空间，挂载点位于整机重心正下方，可承载最大5kg的任务设备，不管是搭载高清航拍云台、多光谱相机还是植保喷洒模组，都不需要额外调整配重。机臂与中心板的连接采用快拆式楔形锁紧结构，不需要额外工具即可完成机臂的拆卸与安装，拆卸后整机可收纳进常规尺寸的设备运输箱，转场作业时的便携性远高于固定机臂的同级别机型。

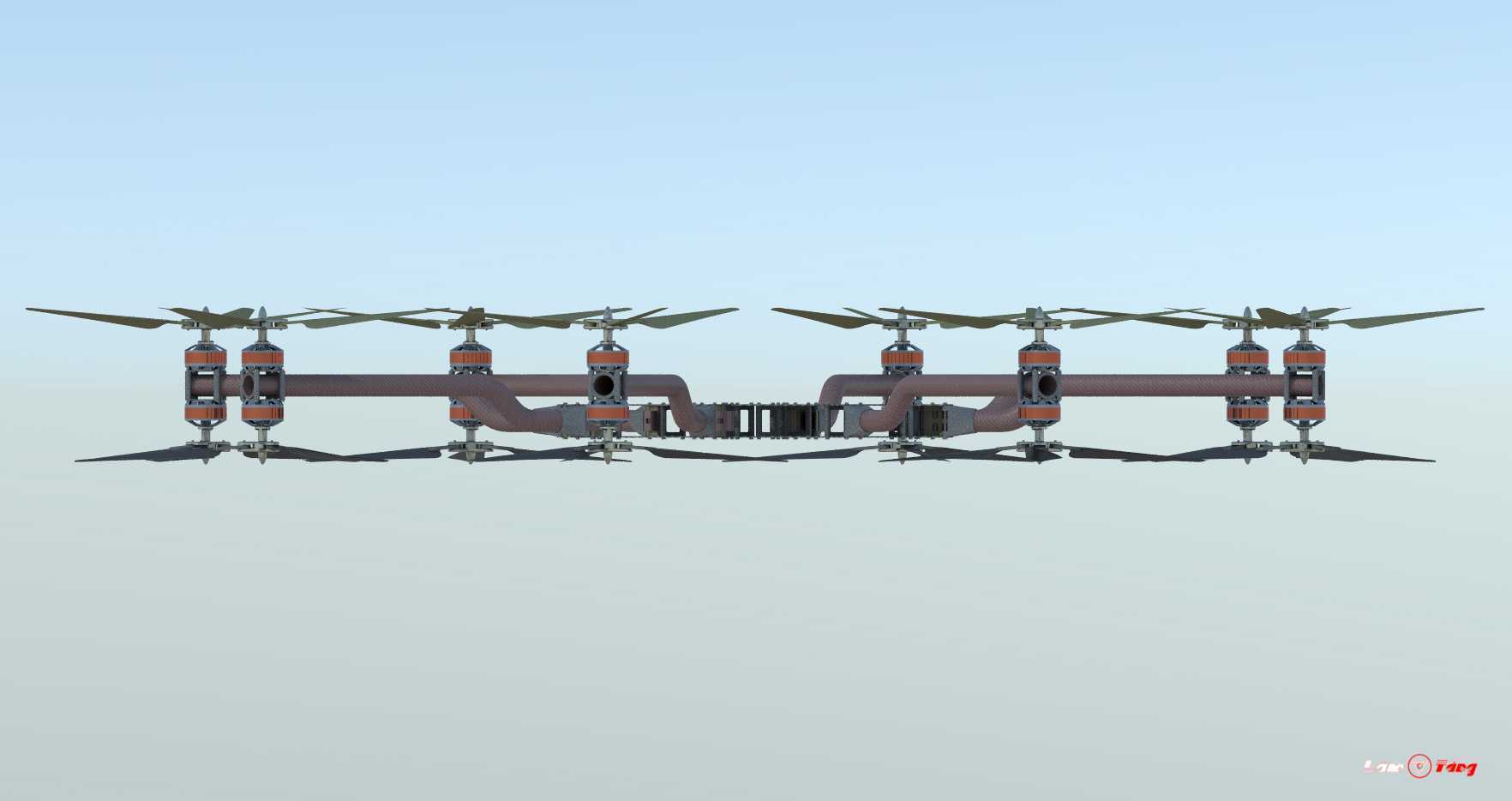

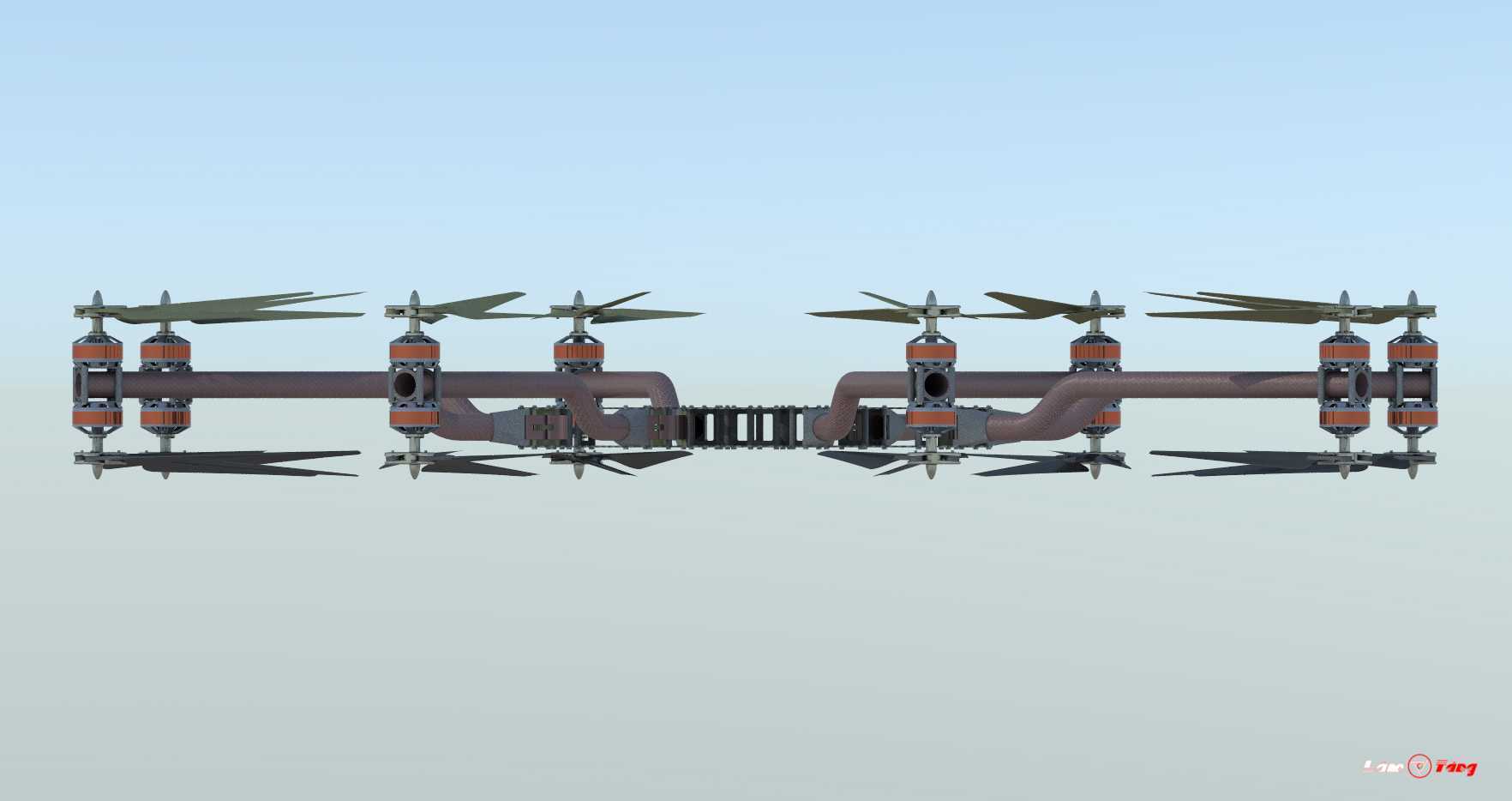

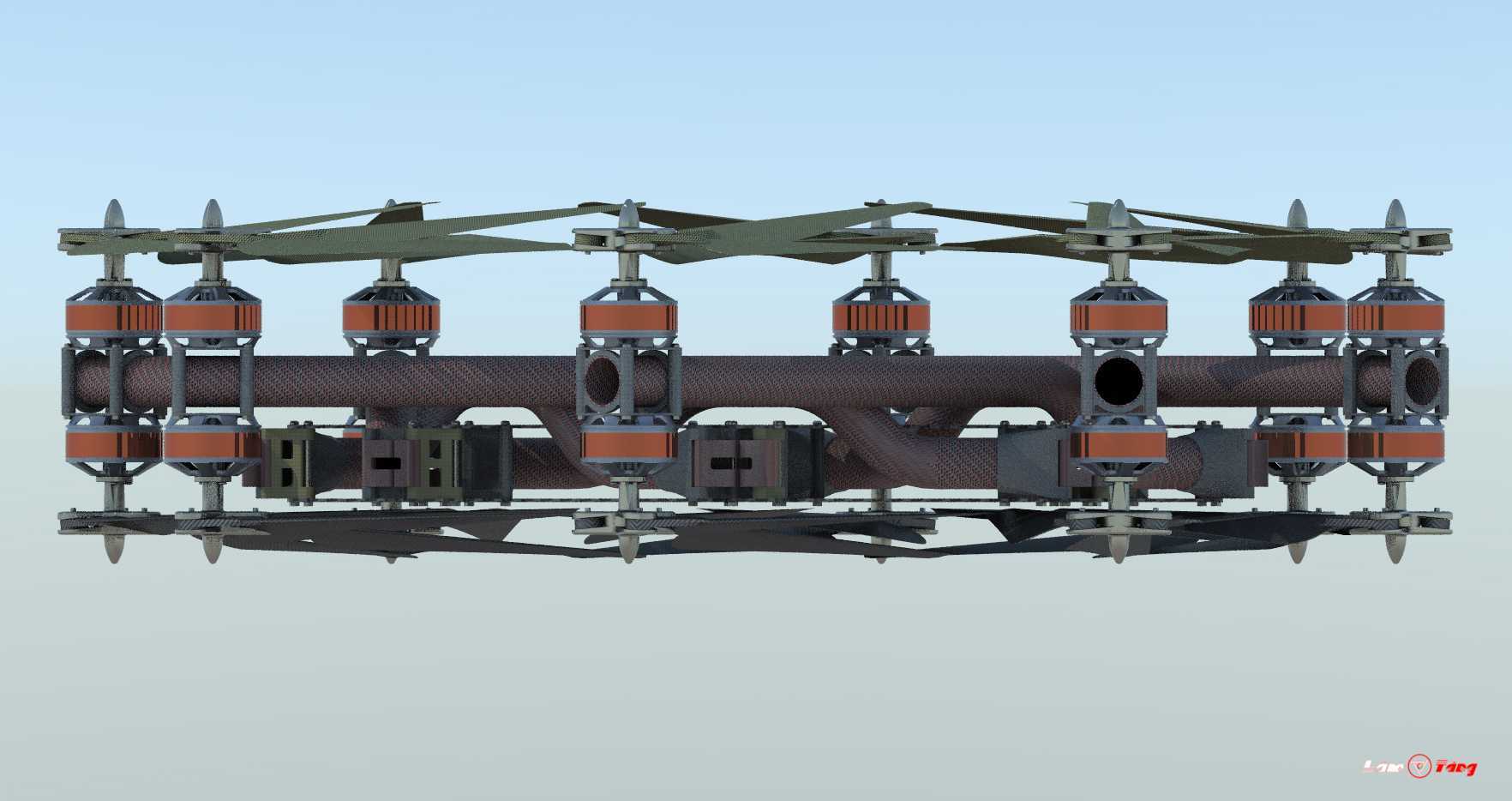

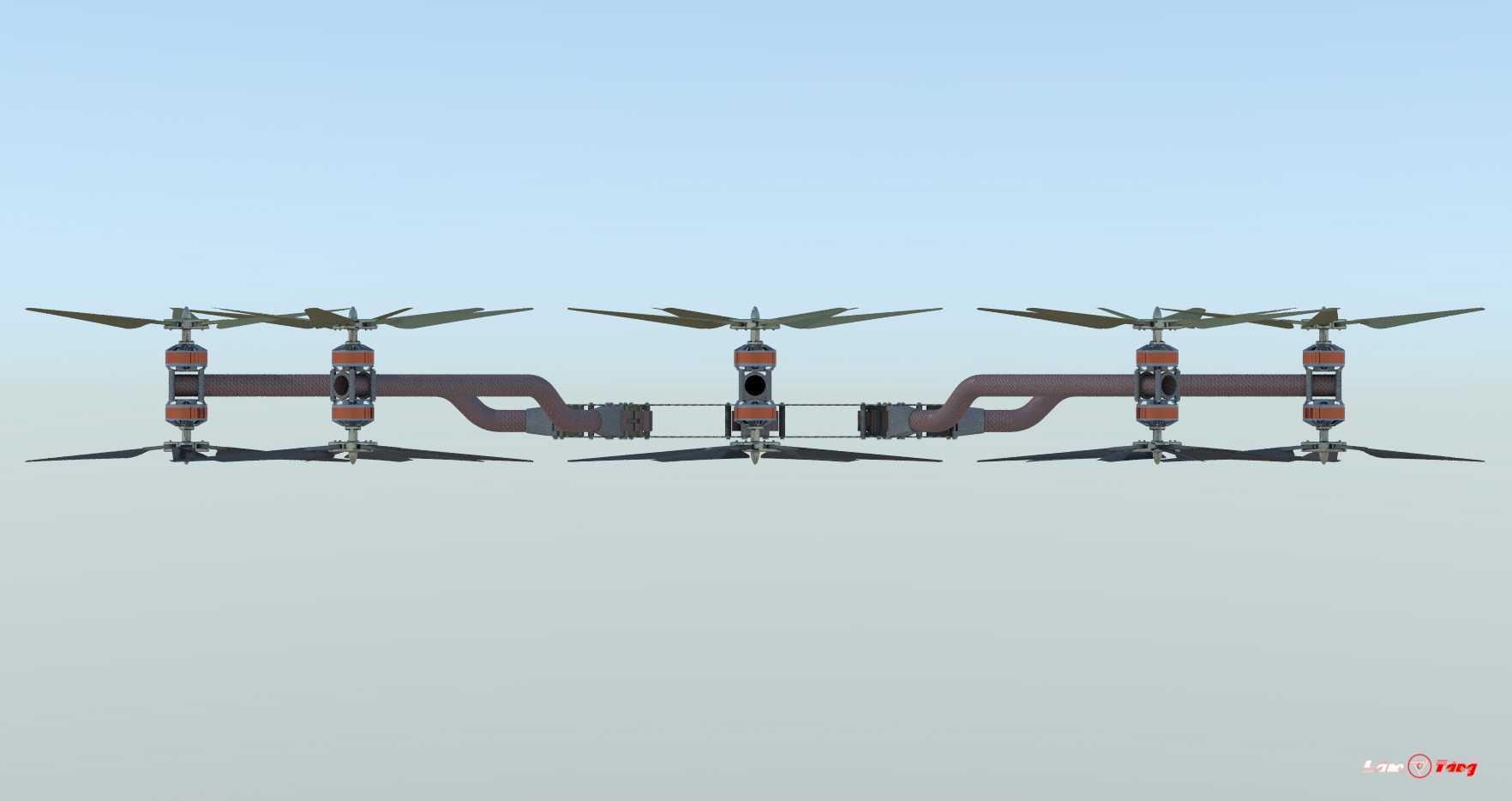

　　旋翼的安装座预留了标准的电机安装孔距，适配常见的40系列无刷电机，桨夹位置可兼容15-18英寸的正反螺旋桨，设计时已经考虑了不同动力配置下的振动传递问题，机臂根部做了局部加厚处理，搭配中心板的减震胶柱安装位，可将电机运转产生的高频振动过滤90%以上，避免振动传递到任务载荷端影响成像精度或者传感器数据准确性。起落架采用高置式设计，离地高度预留了120mm的空间，一方面可以避免下方挂载的设备在降落时触碰地面，另一方面也给下视视觉定位传感器、仿地雷达预留了足够的安装与探测空间，不会被起落架结构遮挡探测视野。

　　在实际作业场景中，这种八旋翼结构相比六旋翼机型，单轴动力负载更低，相同起飞重量下电机与电调的工作负荷更小，长时间作业时的动力系统温升更低，连续作业的可靠性更高，尤其是在高海拔地区空气稀薄的环境下，更多的旋翼数量可以提供更充足的动力冗余，不会因为空气密度降低导致升力不足无法起飞。机臂的材质设计上预留了碳纤维管材的适配壁厚，既可以采用碳纤维材质降低整机自重，也可以根据成本需求选用高强度航空铝合金管材，两种材质的安装接口完全通用，方便不同预算的作业场景选型。

　　结构受力方面，每一根机臂的受力都通过楔形连接结构直接传递到中心板的主承力框架上，不会在连接位置产生应力集中，在做急转、大角度机动飞行动作时，机臂的形变量控制在2mm以内，不会因为机臂形变导致旋翼平面倾斜产生姿态偏差。整机的重心设计严格落在中心板的几何中心位置，不管是挂载单云台还是双光吊舱，只要挂载点位于预设的重心范围内，都不需要额外调整电池位置来配平，减少了现场作业的调试时间。布线通道的设计上，机臂内部的空腔直径预留了12mm，足够同时穿过电机三相线、电调信号线、LED航灯线材，不会出现线材挤压磨损的问题，中心板上预留了统一的接线排安装位，所有电调的信号线都可以就近接入接线排，再统一连接到飞控端，减少了走线的杂乱程度，后期排查线路故障时也更加便捷。
