卧式管壳式换热设备三维结构设计

　　在化工、能源、暖通、食品加工等多个工业领域，管壳式换热器是实现不同流体间热量传递的核心通用设备，这套卧式管壳结构的三维模型，完整还原了工业现场常用的固定管板式换热设备的全部结构细节，可直接用于结构校核、管路匹配、安装模拟等设计环节。从实际应用场景来看，这类设备常被用于工艺介质的冷却、加热、冷凝、余热回收等工况，比如化工生产中反应釜出料的降温、热电厂的汽水管路换热、集中供暖系统的汽水热交换、制冷系统的冷凝器与蒸发器段，都能见到同结构设备的身影，其结构成熟度高，承压耐温范围广，是工业换热场景中应用占比最高的设备类型之一。从设备实际用途出发，这套结构的核心功能是通过封闭壳程与管程的两个独立流体通道，让两种温度不同的介质在互不掺混的前提下，

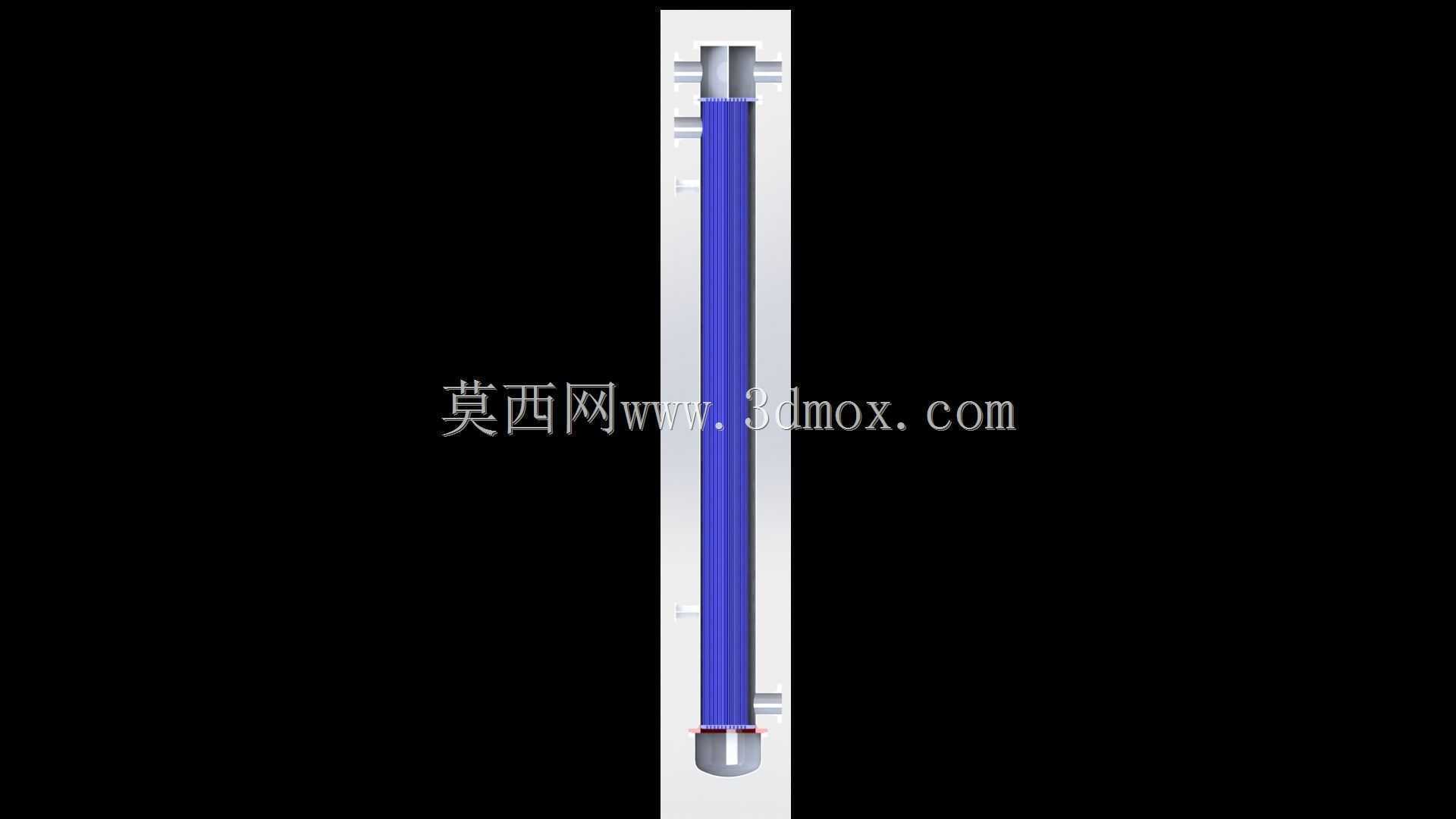

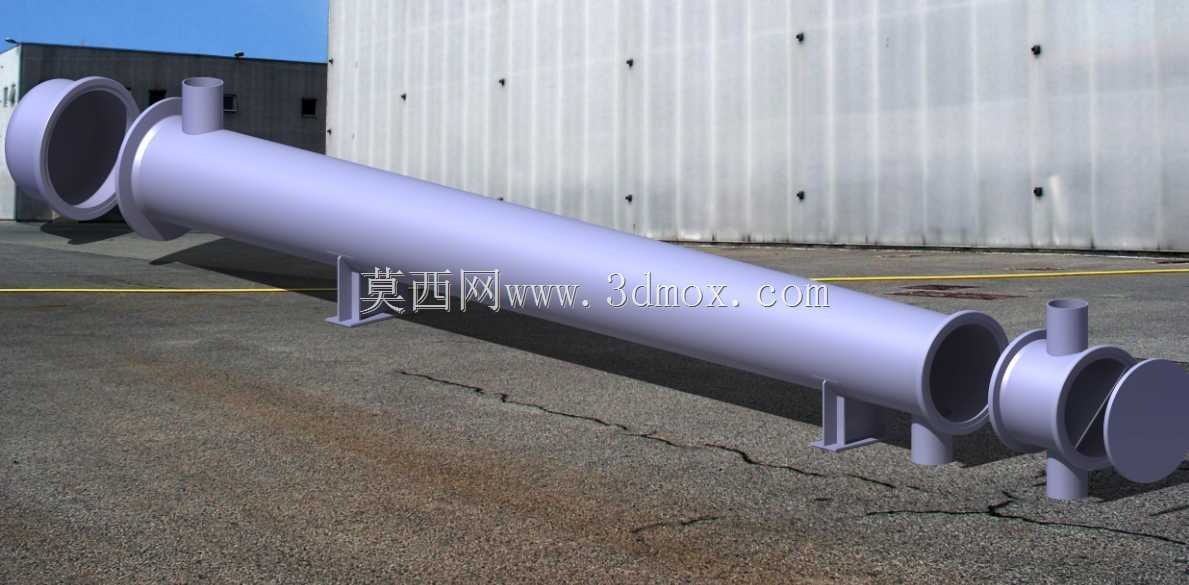

　　通过管壁完成热量传递，实现冷侧介质升温、热侧介质降温的工艺目标，相比板式、螺旋板式等其他换热结构，固定管板结构的密封性能更可靠，能适配更高压力的工况，同时加工制造难度更低，后期运维的拆装逻辑也更清晰。在产品功能特性的设计上，模型完整呈现了设备的核心组成：两端的管箱部分分别设置了介质进出接口，可实现管程流体的分配与汇集，管板位置完成换热管与壳程筒体的密封隔离，换热管沿筒体轴向均匀排布，最大化单位体积内的传热面积；壳程筒体上设置了对应的壳程介质进出管口，同时配套了支座结构，可直接将设备固定在混凝土基础或者钢架平台上，两端的法兰连接结构，可满足后期检修时抽换换热管、清理管程与壳程结垢的需求，筒体上的支座位置经过载荷校核，

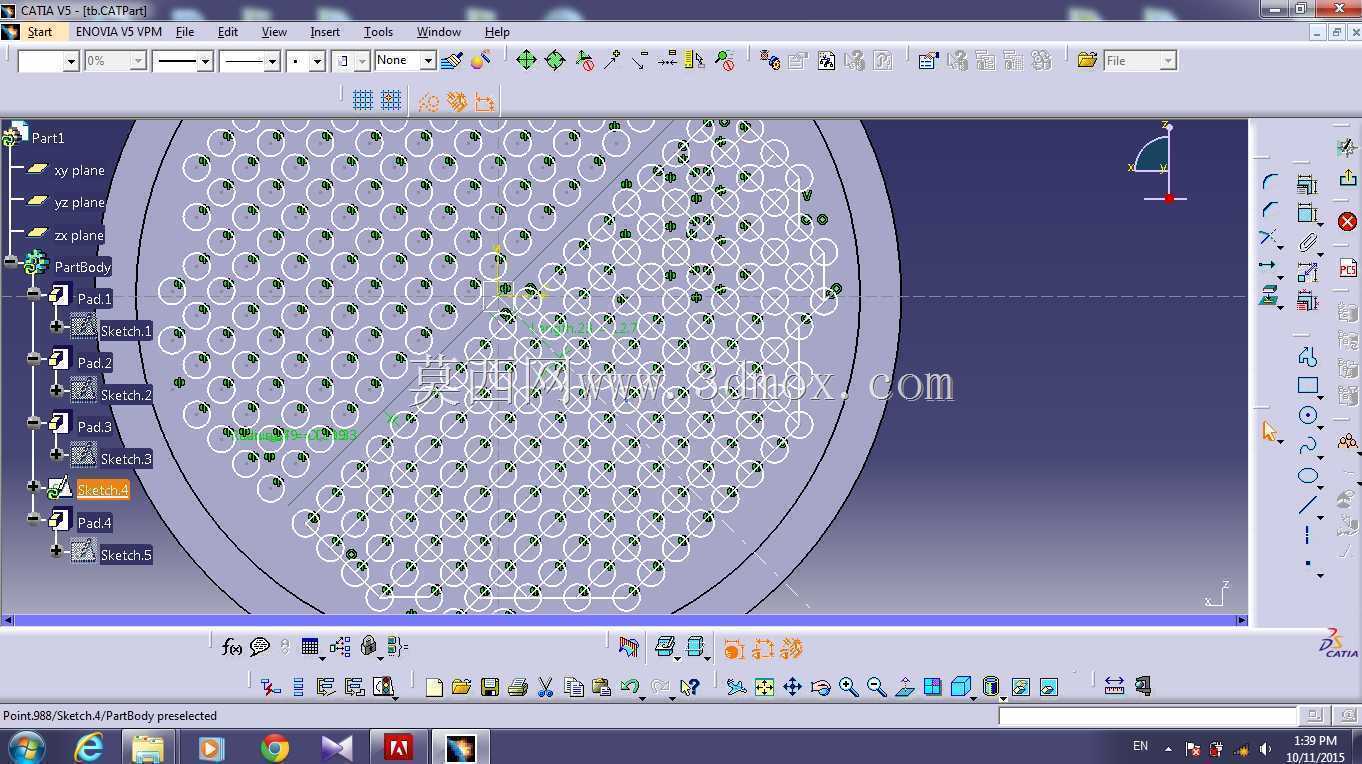

　　可匹配满水状态下的设备总重，避免运行过程中出现筒体变形、接口错位的问题。从设计思路来看，这套结构在建模时优先遵循了压力容器的设计逻辑，所有承压部件的壁厚、法兰密封面形式、管口方位都匹配常规工业项目的通用设计规范，换热管的排布采用正三角形布管方式，在相同筒体内径下可布置更多换热管，提升整体传热效率，同时折流板的设置（模型中壳程内部的支撑结构）可引导壳程流体沿折流通道呈S形流动，提升壳程流体的湍流程度，减少换热管壁的边界层厚度，进一步强化传热效果，同时折流板还能为细长的换热管提供径向支撑，避免流体冲刷导致换热管产生振动磨损，延长设备的整体使用寿命。关于外形尺寸与安装边界，这套卧式结构的安装基准为底部两个鞍式支座的地脚螺栓孔中心距，

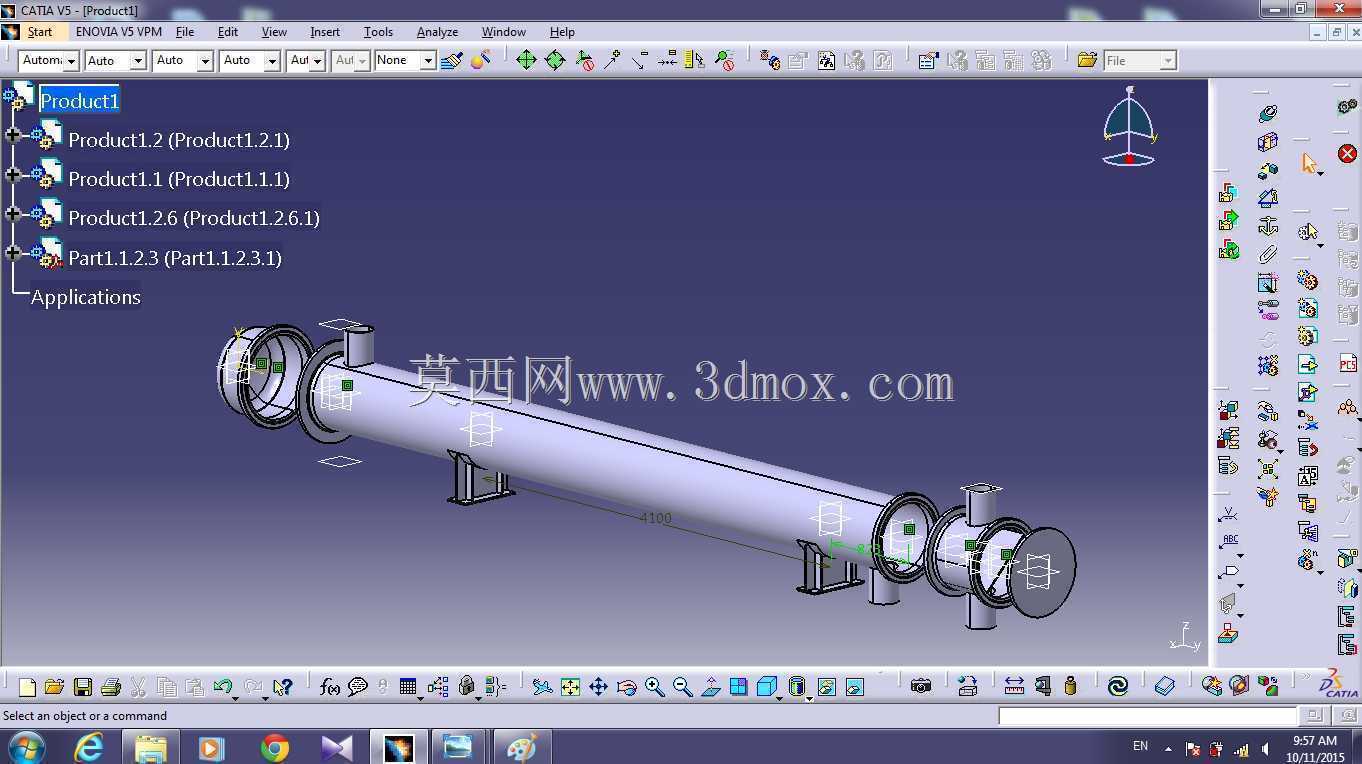

　　设计时需预留足够的轴向热膨胀补偿空间，虽然固定管板式结构的热补偿能力相对浮头式、U形管式稍弱，但在管壳程温差不大的工况下，依靠筒体与换热管的自身形变即可满足应力补偿需求；安装时需保证设备的水平度偏差在规范允许范围内，避免壳程或者管程出现介质积存、排净不彻底的问题，所有外接管路的法兰需与设备管口的法兰压力等级、密封面形式匹配，避免运行过程中出现泄漏；设备两端的管箱位置需预留足够的抽芯检修空间，满足后期运维时抽出管束清理、更换换热管的操作需求，壳程与管程的最高点设置排气口、最低点设置排净口，可满足开车排气、停车排净介质的操作需求。建模过程中所有部件的装配关系都完全还原实际装配逻辑，法兰的螺栓孔位置、垫片的密封面尺寸、换热管与管板的连接位置都做了精准匹配，不存在干涉错位的问题，可直接用于生成工程图纸、做装配干涉检查、或者对接后续的有限元应力校核、流体传热仿真等工作，对于刚接触换热设备设计的工程师来说，也可以通过这套模型快速理解管壳式换热器的内部结构组成、各部件的功能作用，以及现场安装的边界要求，减少前期设计时的常识性错误。
