双齿轮联动2D轨迹追踪机构设计

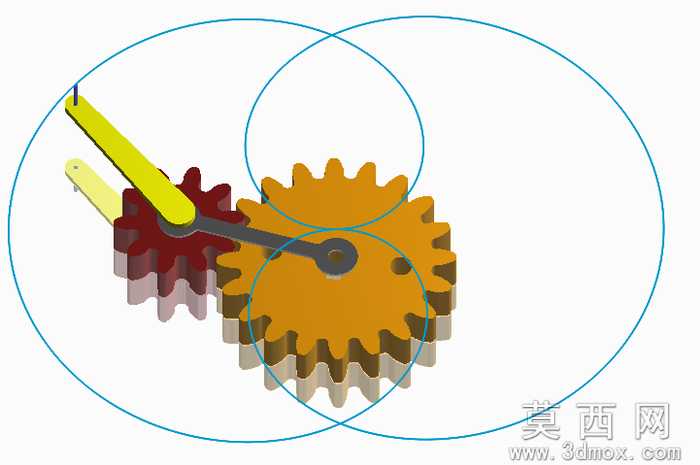

本作品为双齿轮联动的2D轨迹追踪机构，采用三维参数化建模软件完成全结构设计，建模过程中严格遵循渐开线齿轮的齿廓参数规范，对两个啮合齿轮的模数、压力角、齿顶高系数等核心参数做了匹配校验，保证齿轮啮合传动时无卡滞、传动比恒定。建模阶段先绘制齿轮的基准齿形草图，通过参数化阵列生成完整齿廓，再对齿轮基体、中心安装孔、定位销孔做拉伸切除特征处理，两个齿轮分别采用暗红与橙黄的差异化配色做区分，方便观察传动过程中的相对运动关系。机构配套的摆杆组件采用实体拉伸建模，摆杆与主动齿轮中心做同轴配合，摆杆末端的追踪触头与预设的双圆相交轨迹线做路径约束，可直观演示齿轮转动时摆杆末端沿指定2D轨迹运动的完整过程。渲染阶段采用柔和的环境光效，对齿轮金属材质做了哑光质感处理，齿面添加细微的粗糙度纹理模拟真实机加工零件的表面效果，摆杆部分采用亮黄色高对比度配色，突出运动部件的视觉辨识度，背景搭配半透明的蓝色轨迹参考线，清晰展示机构的追踪路径范围。结构设计上充分考虑了机构的运动干涉校验，通过软件的运动仿真模块模拟了齿轮整周转动的全过程，确认摆杆摆动、齿轮啮合的所有行程内无零件碰撞，中心铰接位置预留了标准的间隙配合公差，符合实际机械装配的工艺要求。整个机构的设计思路围绕齿轮传动的运动转化展开，将齿轮的定比回转运动转化为摆杆末端的特定平面轨迹输出，可作为机械原理教学演示、非标自动化轨迹执行机构的参考案例，建模过程保留了所有参数化特征，可根据实际使用需求调整齿轮齿数、摆杆长度等参数，快速生成不同轨迹输出的变体机构。
