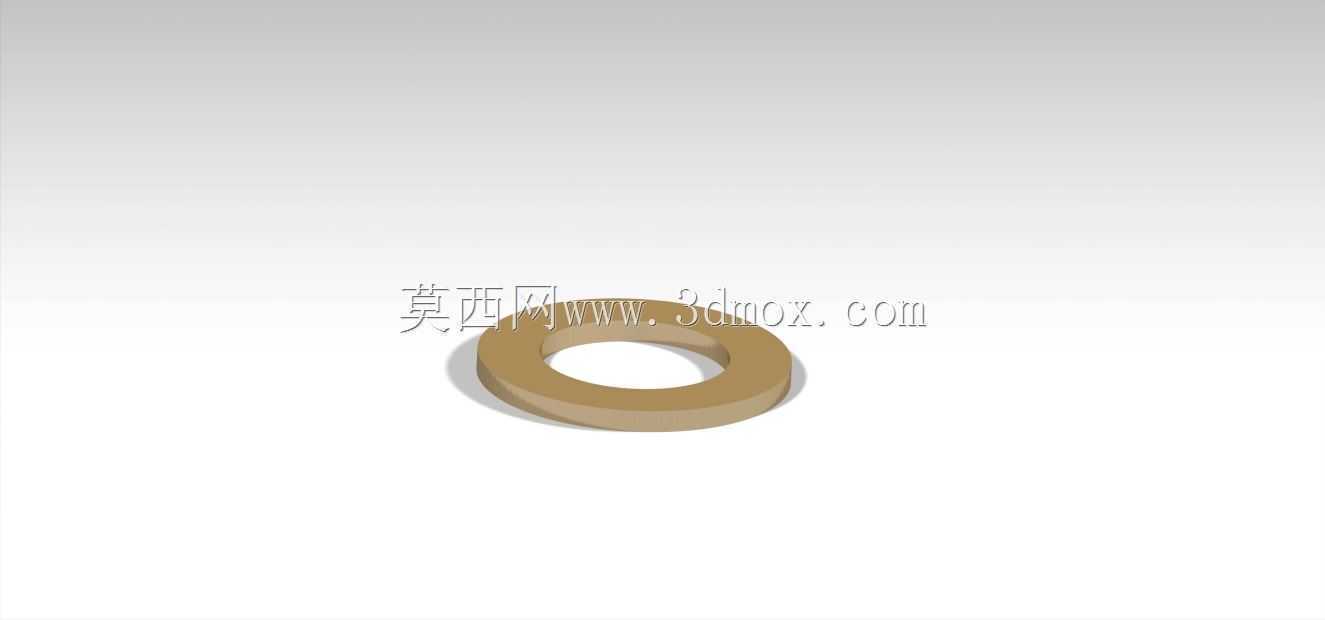

M8规格防滑锁紧垫圈三维结构设计

　　在各类机械装配场景中，紧固件的防松性能直接决定了设备运行的可靠性，尤其是存在持续振动、交变载荷的工况下，普通平垫圈无法提供足够的锁紧摩擦力，容易出现螺栓回转松动、预紧力衰减的问题，这类带防滑齿结构的M8垫圈正是针对这类痛点设计的配套紧固件。从实际应用场景来看，这类垫圈广泛适配公称直径8mm的螺栓副，覆盖从普通机电设备装配、小型工装夹具搭建，到自动化生产线模组连接、户外工程机械检修等多个场景，不管是静态承重的机架连接，还是存在持续振动的电机安装座、传动组件固定位，都能通过自身结构特性维持螺栓预紧力的稳定。

　　从结构设计思路来看，这款垫圈没有采用普通平垫圈的等厚平面结构，而是在环形基体的单侧端面加工出连续的径向楔形齿，齿形朝向与螺栓拧紧方向匹配，当螺栓拧紧后，垫圈的齿面会分别嵌入被连接件表面与螺栓头/螺母端面，形成双向的咬合阻力，当螺栓受到振动载荷出现回转趋势时，楔形齿的斜面会产生抬升效应，进一步增大咬合摩擦力，抵消松动回转的力矩，相比普通弹簧垫圈依靠弹性形变提供防松力的结构，这种齿面咬合的结构不会因为长期载荷出现弹性疲劳失效，防松性能更稳定。

　　在尺寸与安装边界上，这款垫圈的内孔适配M8螺栓的杆径公差，内孔直径略大于8mm，保证螺栓可以顺利穿过，不会出现卡滞，外径控制在适配M8螺栓的常规垫圈尺寸范围内，不会因为外径过大占用过多安装空间，也不会因为外径过小导致压接面不足，压溃被连接件的表面。垫圈的整体厚度经过匹配设计，既保证齿形有足够的嵌入深度，不会因为厚度过薄导致齿形强度不足、受力后崩齿，也不会因为厚度过大增加螺栓连接的额外长度要求，常规长度的M8螺栓搭配该垫圈时，不需要额外调整螺栓的旋合长度余量，安装时只需要注意将带齿的端面分别朝向被连接件与螺栓头/螺母，平面侧不参与咬合即可，不需要额外的安装工具，和普通垫圈的安装流程完全一致，不会增加装配工序的复杂度。

　　从功能特性来看，除了核心的防松锁紧作用，这款垫圈同样具备普通平垫圈的载荷分散作用，能够增大螺栓头与被连接件的接触面积，降低接触面的压应力，避免螺栓拧紧时压伤较软材质的被连接件表面，比如铝合金机架、工程塑料安装板这类硬度较低的基材，搭配该垫圈可以有效分散拧紧压力，避免基材表面出现压痕、凹陷。同时齿形结构在咬合后还能起到一定的导电接触作用，在有接地要求的电气设备装配场景中，能够刺破接触面的氧化层、喷漆层，保证螺栓连接位置的电气导通性，不需要额外打磨接触面的涂层，提升电气装配的效率。

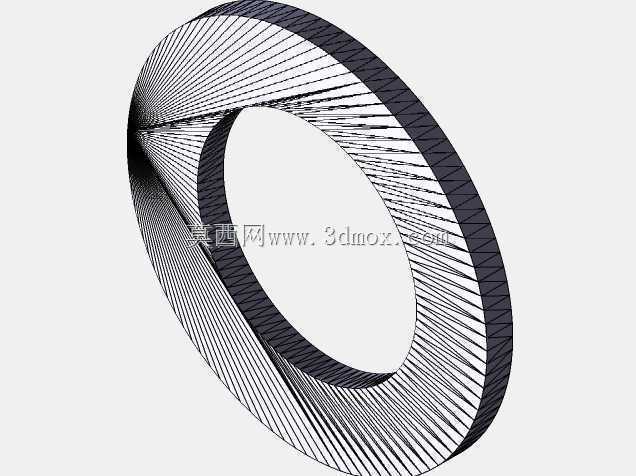

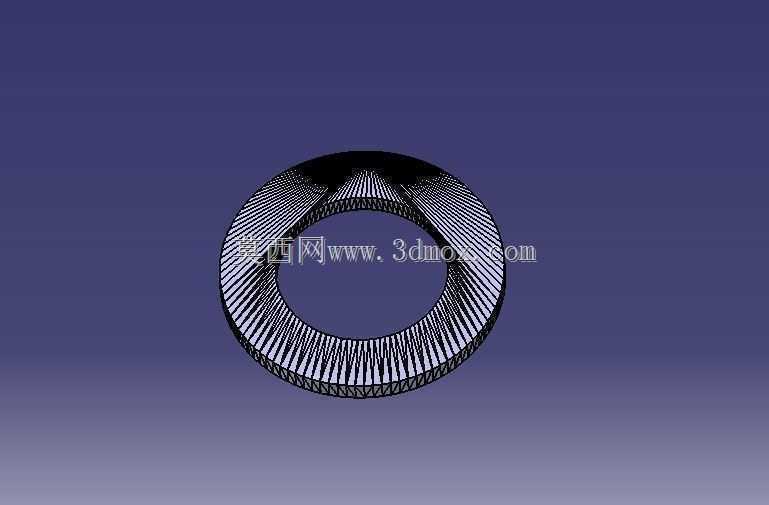

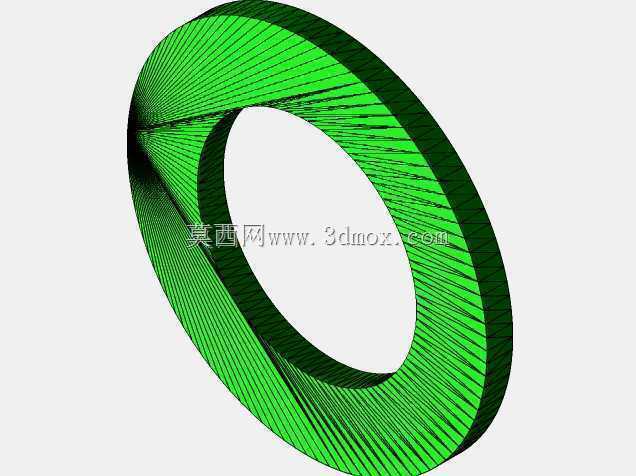

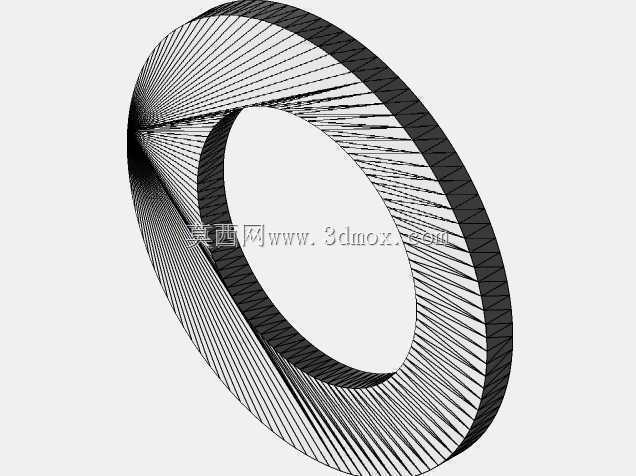

　　在建模过程中，这类垫圈的结构需要重点控制齿形的角度与分布均匀性，齿形的倾斜角度需要匹配螺栓的螺纹升角，保证防松抬升力矩的方向与螺栓松动方向相反，同时所有齿形的高度差需要控制在极小的公差范围内，避免拧紧后个别齿受力过大出现断裂，环形基体的平面度也需要严格控制，保证安装后整个垫圈的受力均匀，不会出现局部翘曲导致的预紧力分布不均。相比普通平垫圈的简单回转体建模，这类带齿垫圈需要通过阵列特征完成所有齿形的构建，同时要对齿根位置做圆角过渡处理，避免应力集中导致的齿根断裂，保证零件在承受冲击载荷时的结构强度。
