M8规格六角长螺母对接紧固件结构

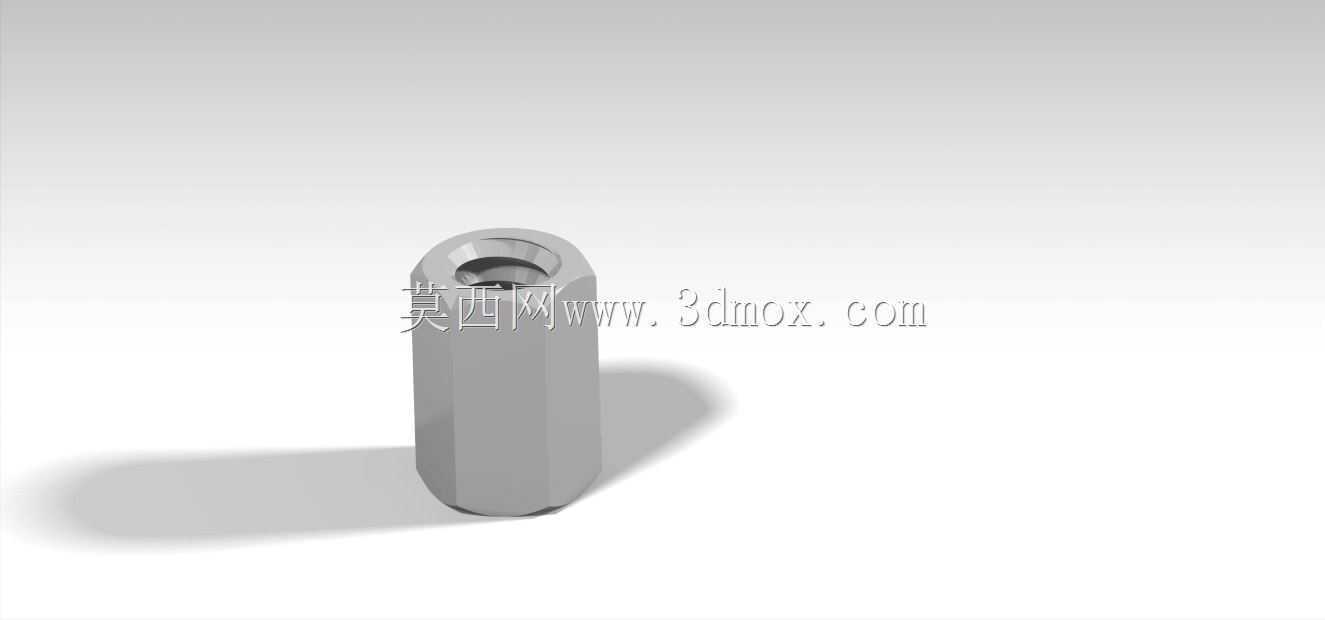

　　日常做非标设备装配、工装夹具搭建的时候，经常会遇到两根同规格M8外螺纹杆件需要轴向对接延长的场景，比如设备支撑脚的高度微调杆拼接、小型输送线侧挡栏的拉杆接长、工装定位的螺杆延长，这时候如果直接用两个普通薄螺母背紧对接，不仅同轴度难保证，对接处容易出现弯折应力，外露的螺纹段还容易积灰卡屑，后期拆卸维护十分麻烦，这款长结构的六角对接螺母就是针对这类场景设计的。从结构设计逻辑来看，这款对接件整体采用外六角柱体构型，没有做多余的减重或者装饰结构，完全是从工装实用性出发：外六角的对边尺寸严格遵循标准M8六角螺母的对边公差范围，不管是用普通活动扳手、开口扳手还是套筒，都能直接适配现场常用的拆装工具，不需要准备特殊规格的工装，现场装配的时候能省不少找工具的时间。内部是全程贯通的M8内螺纹，螺纹段的有效旋合长度远大于普通薄螺母，两端分别旋入待对接的外螺纹杆件时，每一端的旋合长度都能达到螺纹公称直径的1.5倍以上，足够保证螺纹连接的静载荷强度，不会因为旋合牙数太少出现滑牙、脱开的问题；同时贯通的内螺纹在加工的时候可以一次攻丝成型，能更好保证两端螺纹的同轴度，两根杆件对接之后的轴线偏差控制在很小的范围内，不会出现普通双螺母对接时的轴线偏斜问题，避免对接后的杆件受径向力时出现应力集中断裂的情况。从安装边界来看，这款对接螺母的整体轴向长度比普通标准M8螺母长数倍，外轮廓是等直径的六角柱，没有突出的法兰或者凸缘结构，

　　安装的时候只需要预留出对应六角对边尺寸的扳手操作空间，以及对应长度的轴向安装空间即可，不需要额外加工沉台或者避让槽，不管是在开放的设备框架上安装，还是在空间相对紧凑的工装内部使用，都能顺利完成装配。在实际选型使用的时候，需要注意对接的两根外螺纹杆件的螺纹公差要和内螺纹匹配，避免出现过紧旋不动或者过旷间隙大的问题；如果是用于有振动的设备场景，可以在对接的螺纹段涂覆少量螺纹锁固胶，不需要额外增加防松垫片，因为足够长的旋合长度本身已经能提供不错的防松性能，相比双螺母对接的结构，还能减少两个螺母之间的松动间隙。另外这款对接件的端面是平整的垂直于轴线的切面，当需要把对接后的杆件一端做顶紧定位使用时，平整的端面可以直接贴合定位面，

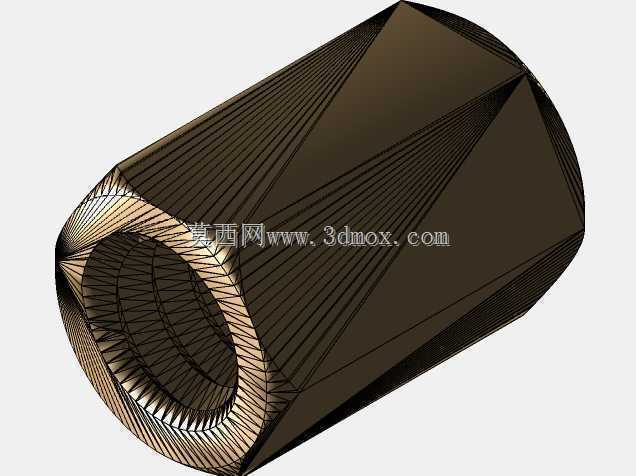

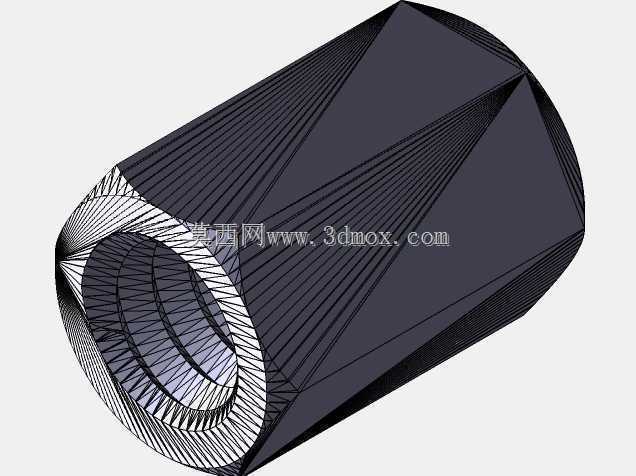

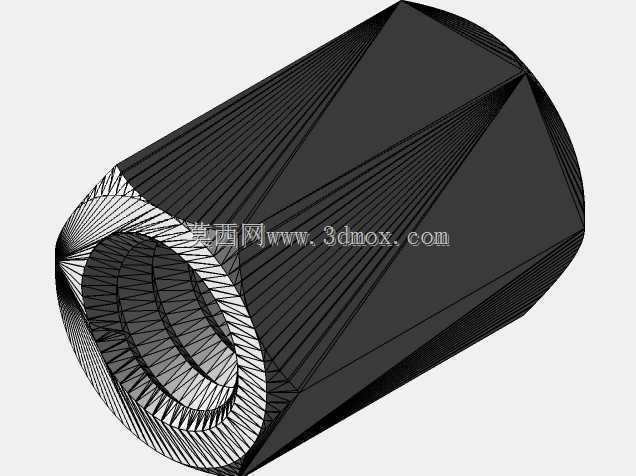

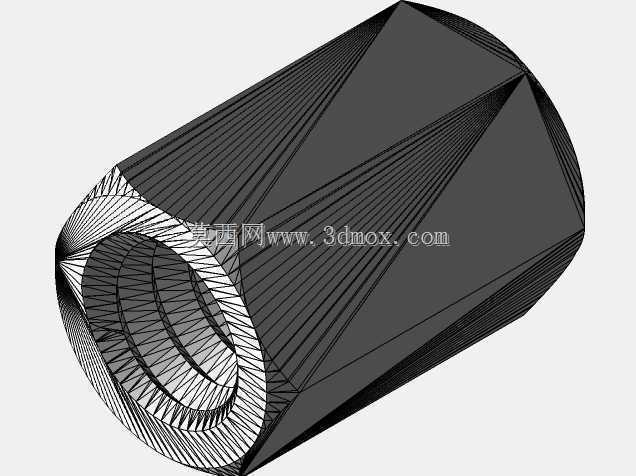

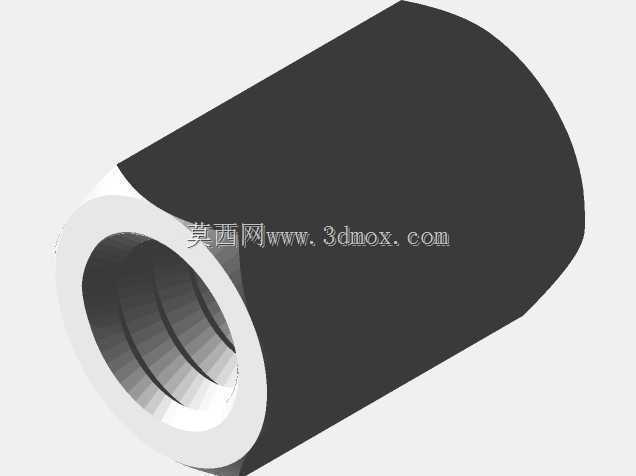

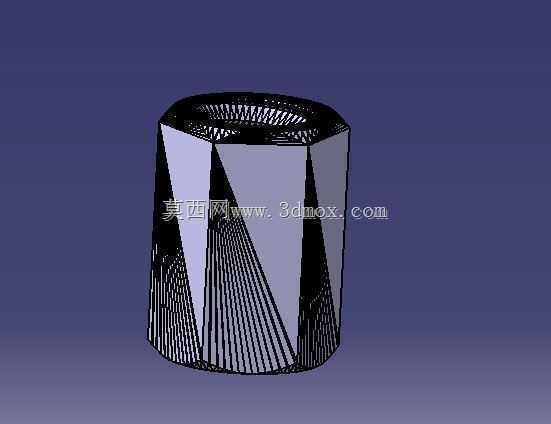

　　不需要额外打磨端面，适配很多工装里的支撑顶紧场景，比如小型焊接工装的支撑螺杆接长、设备可调脚垫的螺杆延长，都能直接使用。做三维建模的时候，这个零件的建模逻辑也很清晰，先绘制对应对边尺寸的六角草图，拉伸成对应长度的柱体，再在中心绘制M8螺纹的底孔，通过螺纹修饰或者实际扫描切除螺纹牙型完成内螺纹结构，最后对两端的锐边做小尺寸的倒角处理，去除加工毛刺，避免装配的时候刮伤操作人员或者刮坏杆件的外螺纹起始段，倒角的尺寸不需要太大，刚好覆盖锐边即可，不会影响螺纹的有效旋合长度。在实际工程应用里，这类长对接螺母的使用场景远比想象的广，除了常见的杆件接长，还可以用来做简易的螺纹张紧结构，比如小型防护网的拉线张紧，把拉线两端压接M8的螺纹接头，

　　通过旋转这个对接螺母就能调整拉线的张紧程度，不需要额外设计张紧机构，成本低还可靠；甚至在一些临时的设备维修场景里，遇到螺杆断裂的情况，只要两端的断裂段还能露出足够的螺纹长度，就可以用这个对接螺母把断裂的螺杆临时接起来应急使用，不用立刻更换整根长螺杆，减少设备停机的时间。设计的时候没有做表面防滑滚花之类的结构，也是考虑到这类紧固件大多是需要承受一定拉力的场景，用扳手拧紧能提供足够的锁紧力矩，手拧的滚花结构不仅会增加加工成本，在有油污、灰尘的车间环境里，滚花的缝隙里很容易积垢，后期拆卸的时候反而不好受力，光滑的六角外表面擦拭清洁更方便，也不容易残留铁屑之类的杂物，适合车间的复杂使用环境。
