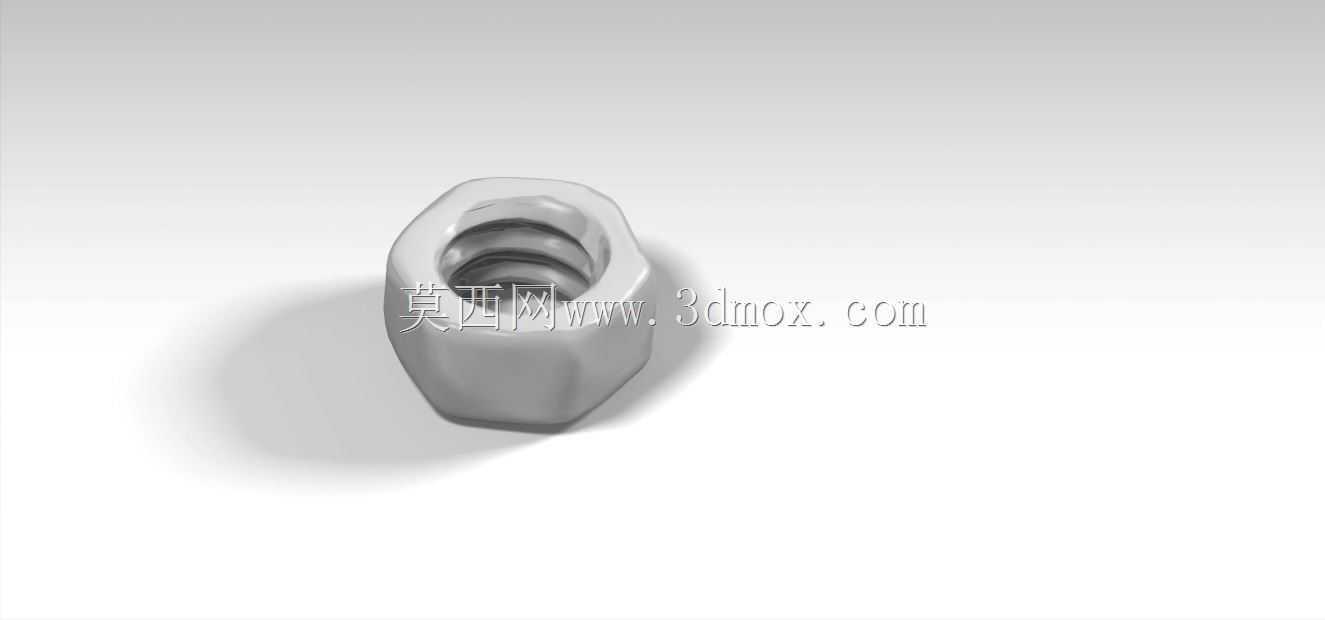

M8规格六角锁紧螺母结构设计

　　在各类机械装配场景中，螺纹连接的可靠性直接决定整机运行的稳定性，M8规格六角螺母作为最常用的内螺纹紧固件之一，其结构设计的合理性会覆盖从民用设备到工业装备的大量装配环节。日常做结构选型时，这类螺母的适配场景非常宽泛，小到自动化生产线的小型模组固定、工装夹具的工件压紧，大到通用设备的机架拼接、传动部件的轴向限位，只要匹配公制M8外螺纹件，都能通过这类螺母实现可靠的压紧锁止。

　　从实际功能特性来看，这款六角螺母采用标准六角外形设计，六个受力面的角度公差严格匹配通用扳手的咬合尺寸，不管是使用开口扳手、套筒还是电动拧紧工具，都能实现稳定的力矩传递，不会出现打滑、棱角崩损的问题。内螺纹部分采用标准公制粗牙螺纹设计，牙型角60度，螺纹中径公差带符合通用紧固件配合要求，和同规格螺栓、螺柱配合时，螺纹副的咬合长度足够承担常规工况下的轴向拉力与横向剪切力，不会出现螺纹滑牙、脱开的失效问题。

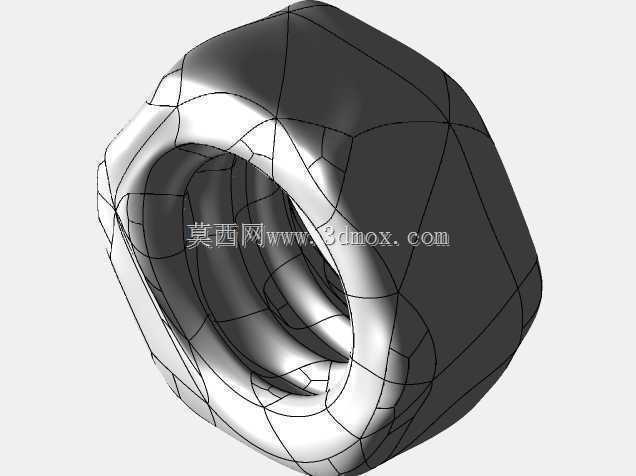

　　做这款螺母的三维建模时，首先要明确的是安装边界的约束条件：螺母的对边尺寸、对角尺寸、整体厚度都要符合通用紧固件的尺寸规范，保证在装配时不会和周边的安装孔、相邻零件产生干涉。很多新手建模时容易忽略倒角的细节，实际上螺母两端的倒角不仅是为了安装时更容易对准螺纹，还能去除加工后的锐边，避免装配时划伤操作人员，同时也能减少螺纹起始端的磕碰损伤，提升零件的储运耐受性。建模过程中，六角外形的拉伸、内螺纹的切除都要严格遵循尺寸链要求，尤其是螺纹部分的收尾处理，要符合实际加工的退刀逻辑，不能出现工艺上无法实现的尖锐结构。

　　在实际设备应用中，这类螺母常和弹簧垫圈、平垫圈配合使用，平垫圈可以增大螺母和被连接件的接触面积，降低接触面的压应力，避免拧紧时压伤被连接件表面；弹簧垫圈则可以在振动工况下提供持续的张紧力，防止螺母因为设备运行的振动出现回转松脱。如果是在有更高防松要求的场合，还可以配合双螺母对顶、螺纹胶粘接的方式进一步提升连接可靠性，这时候螺母的端面平面度就显得尤为重要，两个螺母对顶压紧时，端面的贴合度直接决定防松效果的好坏。

　　从安装适配的角度来说，M8螺母对应的安装通孔直径通常设计为8.5mm到9mm之间，既可以保证螺栓顺利穿过，又不会因为间隙过大导致压紧时出现偏载。如果是在钣金件上使用，还要考虑钣金的厚度，当钣金厚度小于2mm时，通常需要配合压铆螺母或者加大平垫圈来分散压力，而这款标准六角螺母本身的厚度足够承担常规的拧紧力矩，按照8.8级螺栓匹配的拧紧力矩施加时，螺母本身不会出现变形、开裂的问题。

　　很多做设备维护的工程师都有体会，标准件的选型看似简单，实际上细节处的尺寸偏差会直接影响装配效率，比如螺母的对角尺寸如果偏小，套筒就无法顺利套入，现场装配时就需要额外打磨处理，耽误工期；如果对边尺寸偏大，扳手的咬合间隙过大，拧紧时很容易磨圆螺母的棱角，导致后续拆卸困难。这款M8六角螺母的建模严格遵循通用标准尺寸，所有外形尺寸都和市面上流通的标准件完全一致，不管是做装配干涉检查、运动仿真，还是出加工图纸做定制加工，都能直接适配对应的装配需求，不需要额外调整尺寸参数。

　　在做整机的三维装配时，这类标准紧固件的建模精度还会影响整体的BOM统计准确性，准确的模型可以直接导出对应的规格、数量，方便采购部门提前备货，避免出现标准件采购规格不符、数量不足的问题。同时在做虚拟装配验证时，准确的螺母模型可以检查出安装空间是否足够，比如狭窄空间内扳手的操作空间是否预留，螺母拧紧时是否会和周边的管线、结构件产生碰撞，这些细节问题在设计阶段通过三维模型排查出来，远比到现场装配时再整改要节省大量的时间与成本。
