自吸式液压动力输送泵结构设计

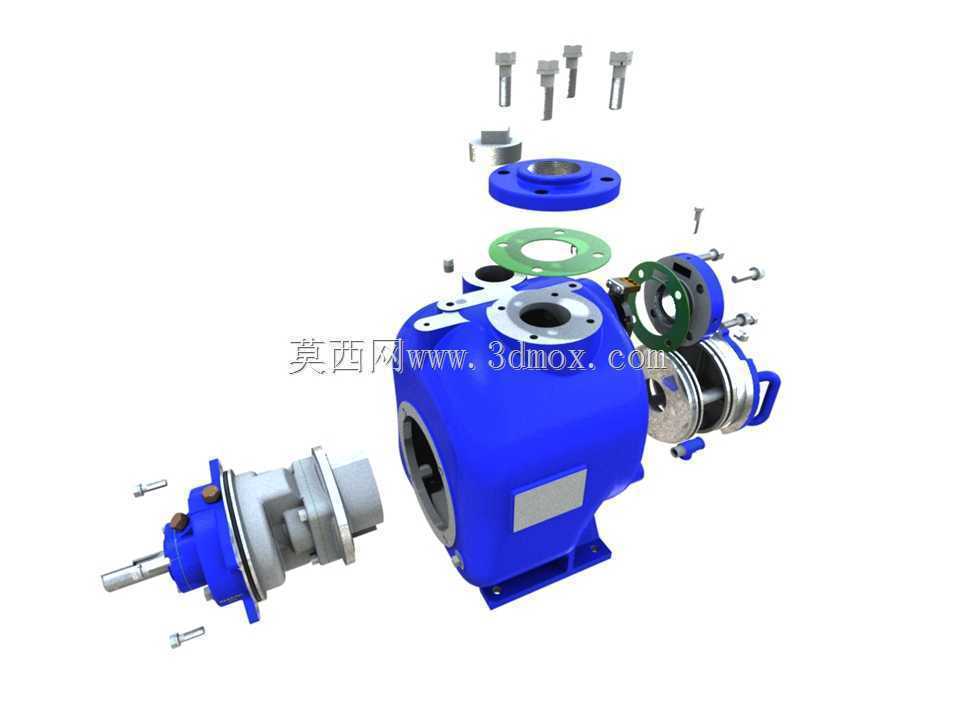

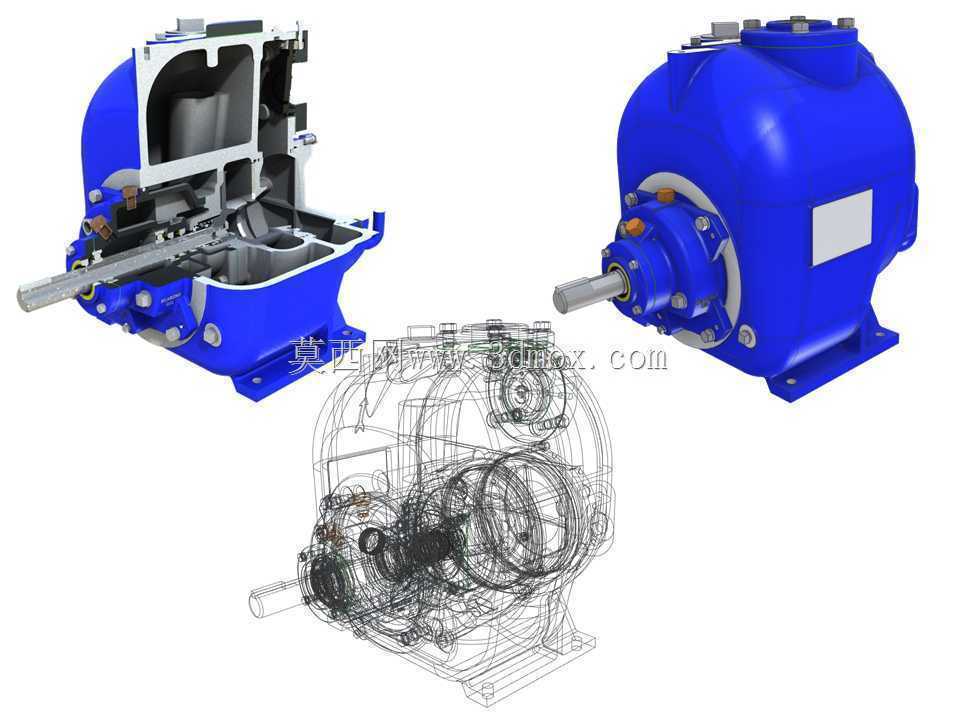

　　这款液压泵的三维结构还原，完全围绕工业现场液压系统的实际运行需求搭建，从壳体承压边界到内部运动副的配合间隙，都贴合实际加工装配的公差要求。在工程机械、冶金设备、矿山机械的液压回路里，这类泵承担着将机械能转化为液压油压力能的核心作用，为油缸、液压马达等执行元件提供稳定的压力油源，不管是重载工况下的持续供油，还是瞬时动作的峰值流量供给，结构设计上都做了对应的适配。

　　从功能特性来看，这款自吸式结构的液压泵不需要额外配置引油装置，启动前只要泵腔内存有少量工作油液，就能在叶轮高速旋转形成的负压作用下完成自吸过程，相比普通离心泵类的液压供油元件，省去了启动前灌泵的繁琐步骤，特别适合移动作业的工程设备、野外作业的液压机具使用场景。泵体的进出口采用标准法兰连接结构，安装时可以根据管路走向调整法兰的朝向，适配不同的布管空间，进出口的通径匹配额定流量下的流速要求，避免通径过小造成的沿程压力损失过大，也不会因为通径过大造成安装空间的浪费。

　　设计过程中首先确定的是壳体的承压等级，根据额定工作压力的要求，壳体壁厚做了梯度设计，高压腔区域的壁厚比低压吸油腔区域厚20%左右，既保证了承压强度，又尽可能控制了泵体的整体重量。壳体的剖分面采用止口配合加密封槽的结构，密封槽的深度和宽度匹配常用的丁腈橡胶O型圈尺寸，装配后剖分面的平面度公差控制在0.02mm以内，避免高压工况下出现渗漏问题。内部的叶轮与轴的连接采用平键加锁紧螺母的结构，键槽的位置做了对称度校验，保证高速旋转时的动平衡精度，轴的支撑部位配置了两套深沟球轴承，轴承座的同轴度公差严格控制，避免轴系运行时出现偏磨，延长轴承的使用寿命。

　　安装边界方面，泵体底部的安装脚采用整体铸造结构，四个安装孔的孔距符合通用液压泵的安装尺寸标准，可以直接替换同规格的现有产品，不需要对设备的安装底座做额外改造。安装脚的底面加工有定位止口，安装时可以快速和底座的定位凸台配合，保证泵轴和驱动电机轴的同轴度，减少联轴器的偏角误差。泵的整体外形尺寸控制紧凑，轴向长度和径向尺寸都做了优化，在保证内部流道过流面积足够的前提下，尽可能缩小了整体体积，适合安装在空间紧凑的设备舱内，比如小型挖掘机的液压舱、叉车的动力舱这类布管空间有限的场景。

　　轴伸端的密封采用组合式密封结构，外侧是防尘圈阻挡外界的粉尘、泥水进入泵腔，内侧是耐压型骨架油封承受工作状态下的油压，避免油液从轴伸部位渗漏，这种密封结构可以适应多粉尘、高湿度的野外作业环境，减少日常维护的频次。泵体上预留了油口堵头的安装位置，出厂测试或者长期存放时可以封堵油口，避免杂质进入泵腔内部。内部的流道做了圆弧过渡处理，没有直角拐点，减少油液在流道内的湍流损失，提升泵的容积效率，在额定转速下容积效率可以达到90%以上，相比流道设计不合理的同类型产品，能耗更低，运行时的流体噪音也更小。

　　在实际选型适配时，这款泵的结构参数可以匹配15kW以内的驱动电机，额定转速范围覆盖1000r/min到1800r/min，可以根据系统需要的压力和流量参数选择对应的叶轮规格，不需要更换泵体壳体，减少了备件的储备种类。泵体的材质采用高强度铸铁，减震性能好，运行时的结构振动小，安装时不需要额外配置复杂的减震装置，只要底座有足够的刚性就能保证稳定运行。从三维建模的细节来看，所有的螺栓孔、销孔、密封槽的尺寸都符合机械设计手册的标准要求，没有非标准的特殊结构，加工时可以采用通用的机床设备完成，不需要定制特殊刀具，降低了生产制造成本。
