KTM摩托车发动机冷却水泵结构

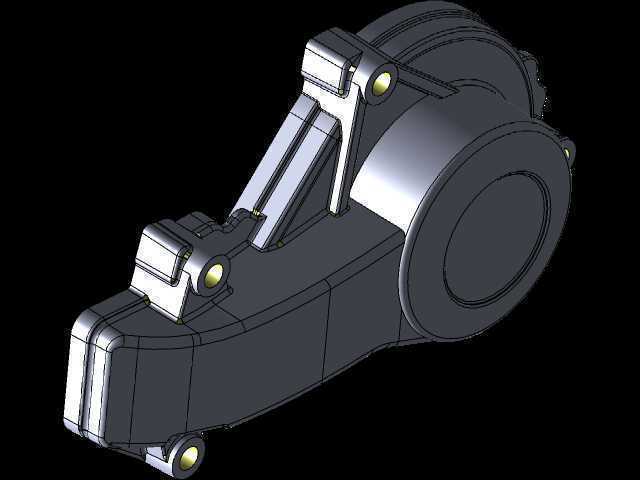

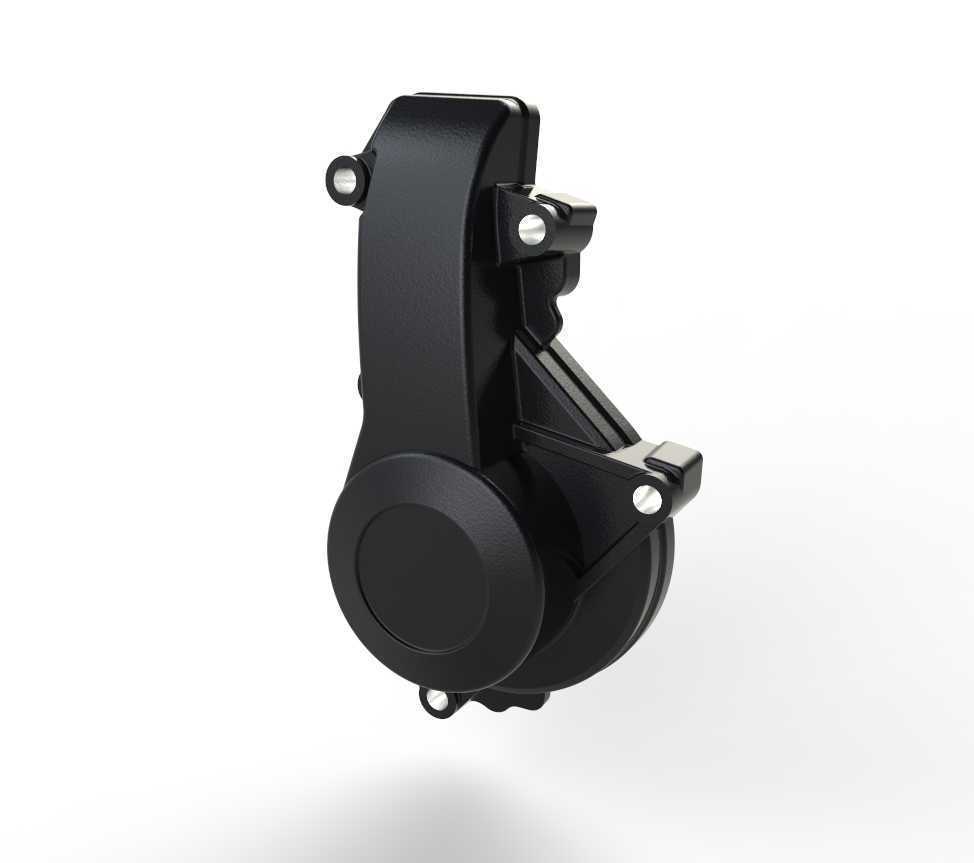

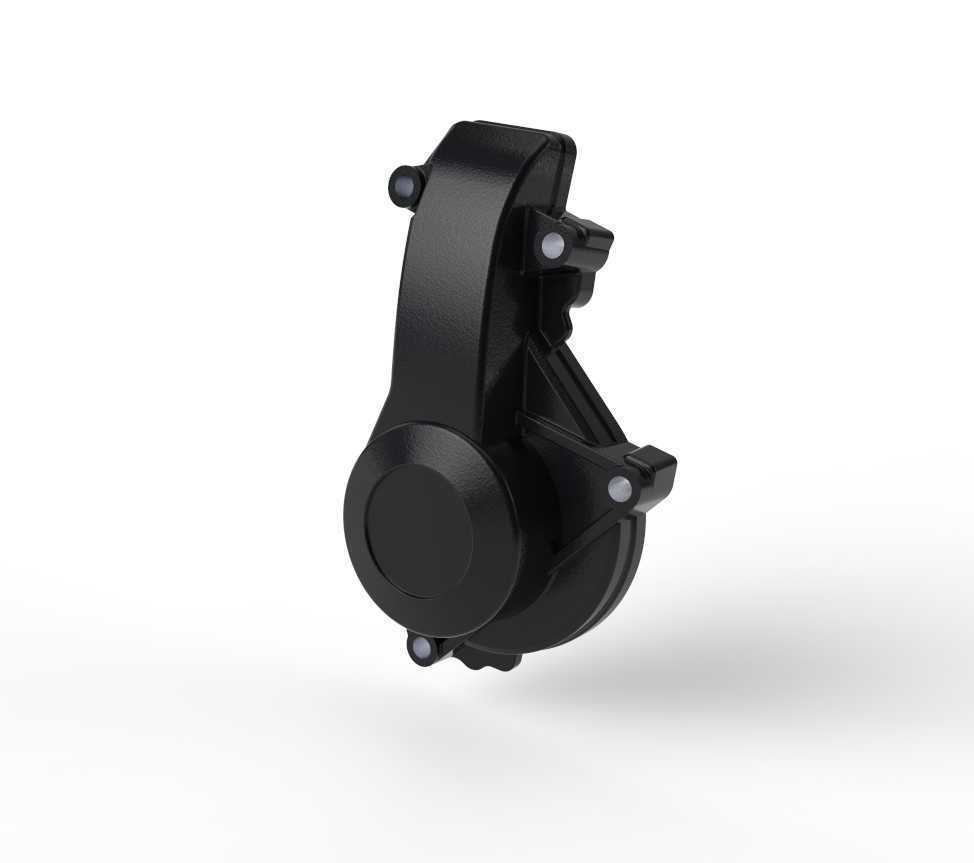

　　这款适配KTM动力单元的水泵，核心作用是为发动机冷却回路提供循环动力，在摩托车高负荷行驶、连续爬坡或是赛道工况下，能持续驱动冷却液在缸体水套、散热器之间循环，带走燃烧室、活塞组件做功产生的多余热量，避免动力单元因过热出现功率衰减、机油润滑性能下降甚至部件拉缸的故障。从结构设计来看，这款泵采用集成式壳体布局，将叶轮腔、安装支耳、管路接口整合为单一铸造成型主体，减少了分体式结构的密封连接点，降低了长期震动工况下冷却液渗漏的概率。壳体外部的安装支耳位置经过受力优化，三个固定点位呈三角分布，匹配发动机侧盖的安装凸台，安装时不需要额外设计转接支架，直接通过螺栓紧固即可完成装配，支耳处的衬套预留了0.2mm的压缩余量，

　　能够抵消发动机工作时产生的高频震动，避免螺栓出现松脱。叶轮部分采用离心式结构设计，叶片的曲面弧度经过流体仿真优化，在发动机转速达到常用工作区间时，就能输出足够的冷却液流量，同时不会因为叶轮转动阻力过大消耗过多发动机输出功率。泵体的进出水口采用快插式接口设计，匹配摩托车冷却系统的标准橡胶管路，接口处的环形凸起结构能够在管路卡箍紧固后形成可靠的密封面，承受冷却系统正常工作时的压力波动，不会出现接口崩脱的问题。从安装边界来看，这款泵的整体外轮廓完全贴合发动机侧部的预留空间，最突出的带轮部分与周边的车架走线、排气管路预留了足够的安全间隙，不会在车辆转向、发动机震动位移时出现部件干涉。泵体的驱动端直接对接发动机的凸轮轴传动机构，

　　不需要额外设计传动皮带或是齿轮组，减少了动力传递路径上的损耗，同时也降低了后续维护的复杂度。在实际使用场景中，这款泵能够适应摩托车复杂的使用环境，壳体表面的黑色防护涂层具备耐泥水、耐油污腐蚀的能力，即使在非铺装路面行驶时，溅起的泥沙、污水也不会对泵体外壳造成快速锈蚀，密封结构处的密封圈采用耐高低温的橡胶材质，能够在-30℃到120℃的工作温度区间内保持弹性，不会因为冬季低温出现硬化开裂，也不会因为夏季长时间高负荷工作出现密封胶圈老化失效。对于三维结构设计从业者来说，这款模型的壳体分型面、安装支耳的加强筋布局、叶轮的曲面参数都具备较高的参考价值，尤其是在设计小排量动力单元的配套冷却部件时，这种集成化、

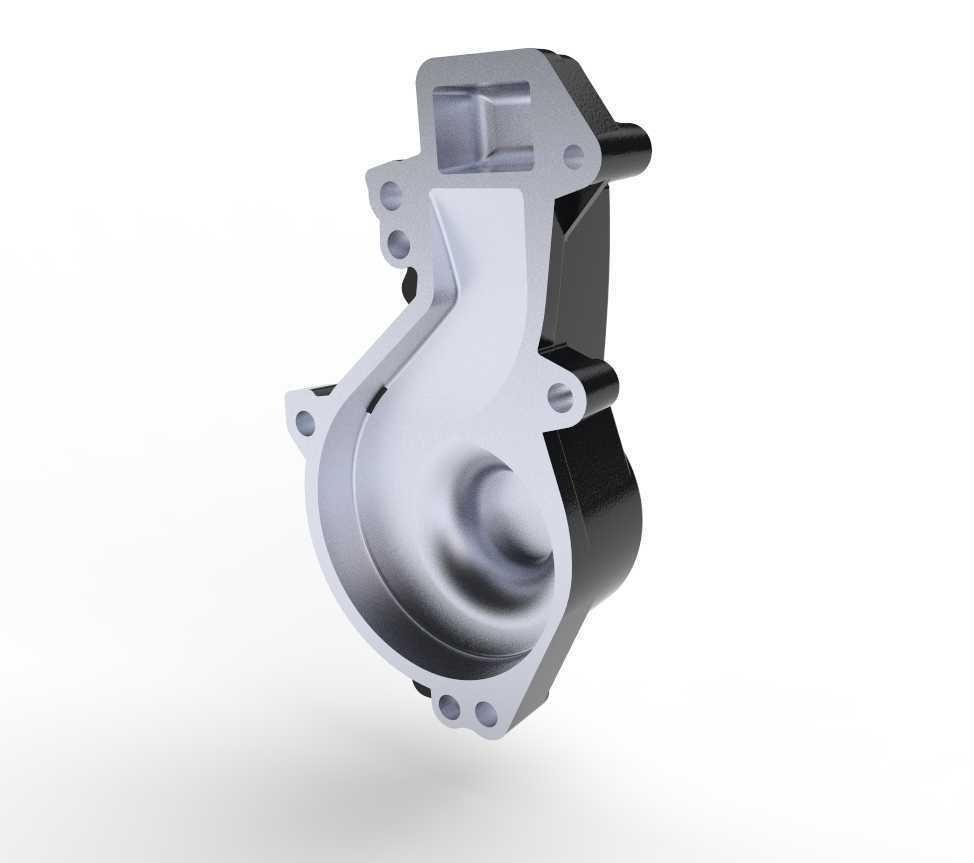

　　紧凑化的布局思路能够有效缩减部件占用空间，同时兼顾结构强度与使用可靠性。在建模过程中可以注意到，这款泵的所有安装孔位的同轴度、安装面的平面度都预留了合理的公差范围，既能够满足批量压铸生产的工艺要求，也能保证装配时的互换性，不需要对单个部件进行额外的修配就能完成组装。泵体内部的流道过渡处全部采用圆角设计，避免了直角结构造成的流体阻力增大，同时也减少了压铸生产时的应力集中问题，提升壳体的整体结构强度，在承受冷却系统压力波动时不会出现壳体开裂的问题。
