耐140℃高温潜水齿轮泵结构设计

　　在高温液体输送的工况场景里，普通潜水泵往往受限于密封件耐温阈值、齿轮副润滑失效问题，无法在140摄氏度左右的液下环境长期稳定运行，这款高温潜水齿轮泵的设计，正是针对这类特殊工况的需求展开。从实际应用场景来看，这类泵体常被用于高温冷凝水回收系统、工业清洗线高温液下输送、地热井高温水体抽取、化工行业高温介质液下转运等场景，安装时整体潜入液下工作，无需额外搭建地面泵组的安装基座，也不需要复杂的引水装置，相比地面安装的离心泵、柱塞泵，在液下高温介质输送场景里的管路损耗更低，运行时的气蚀风险也更小。

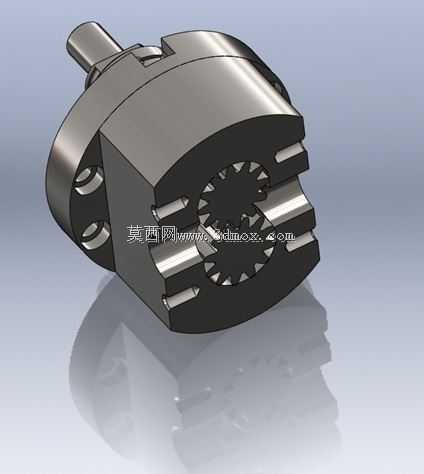

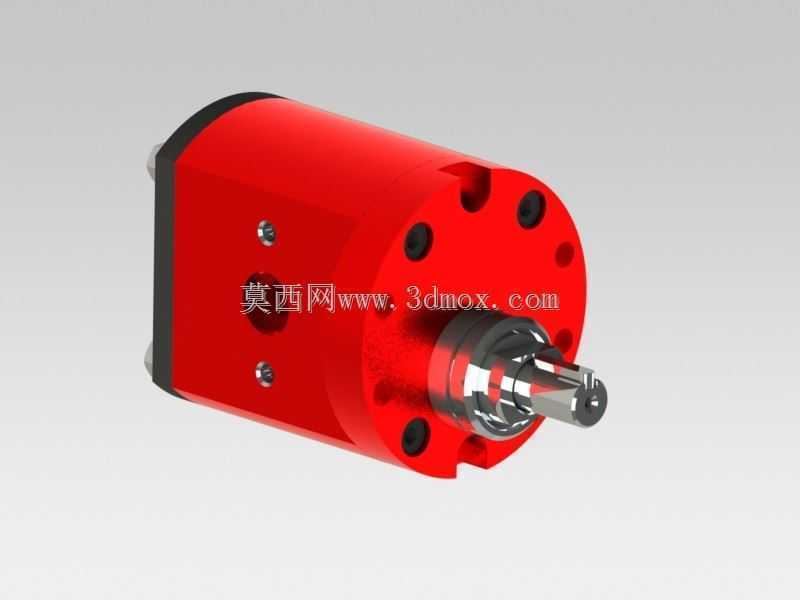

　　从功能特性上看，这款齿轮泵采用外啮合齿轮的工作原理，依靠泵体内相互啮合的两个齿轮在旋转过程中形成的容积变化来完成介质的吸入与排出，相比叶轮式泵，齿轮泵对粘度偏高的高温介质适应性更强，不会因为介质温度升高粘度下降出现扬程大幅波动的问题，输出流量的稳定性更好，适合对流量稳定性有一定要求的定量输送场景。泵体的伸出轴端采用了多重耐温密封结构，最外侧设置了防尘挡圈，阻挡液下环境里的固体杂质进入密封腔，中间层采用耐温氟橡胶材质的动密封件，可长期在140摄氏度的介质环境下保持密封弹性，避免介质沿轴端泄漏，内侧还设置了泄压通道，当密封腔内部因为温度升高出现介质汽化憋压时，可通过泄压通道将少量汽化介质导回泵腔，避免密封件被高压气体冲损。

　　设计过程中，首先考虑的是液下安装的受力边界，泵体的安装法兰设置在轴端靠近动力输入侧的位置，法兰上均匀分布了6个安装通孔，安装时可通过螺栓将泵体固定在液池顶部的安装板上，安装板的开孔尺寸需要匹配泵体主体的外径，保证泵体主体可完全穿过开孔潜入液下，仅法兰及上部动力连接部分留在安装板上方。泵体整体采用圆柱形壳体结构，壳体侧面设置了两个介质接口，一个是沿轴向布置的吸入接口，一个是垂直于壳体轴线方向的排出接口，安装时需要保证吸入接口完全处于液面以下，避免吸入空气造成流量脉动。齿轮副的材质选用了耐温合金结构钢，齿面经过高频淬火处理，硬度达到HRC45-50，在高温环境下长期运行不会出现齿面胶合、塑性变形的问题，齿轮与泵腔内壁的间隙控制在0.02-0.04mm之间，既保证高温工况下零件热膨胀后不会出现卡滞，又能控制内部泄漏量，保证容积效率维持在合理区间。

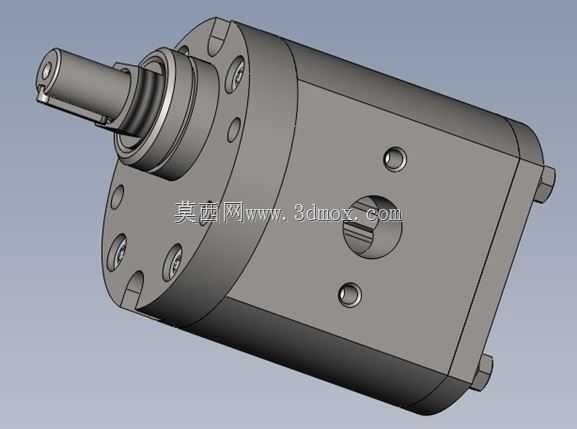

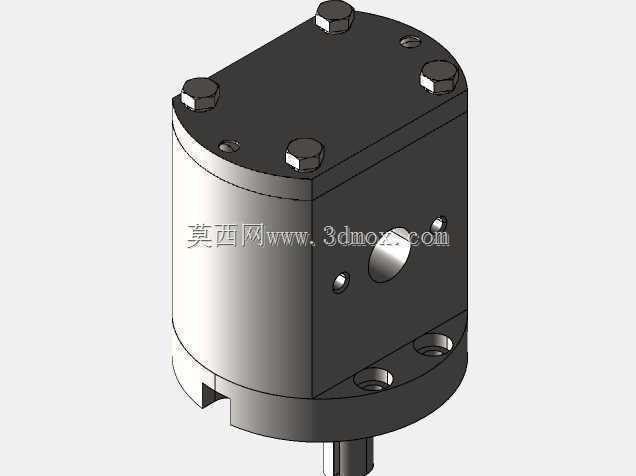

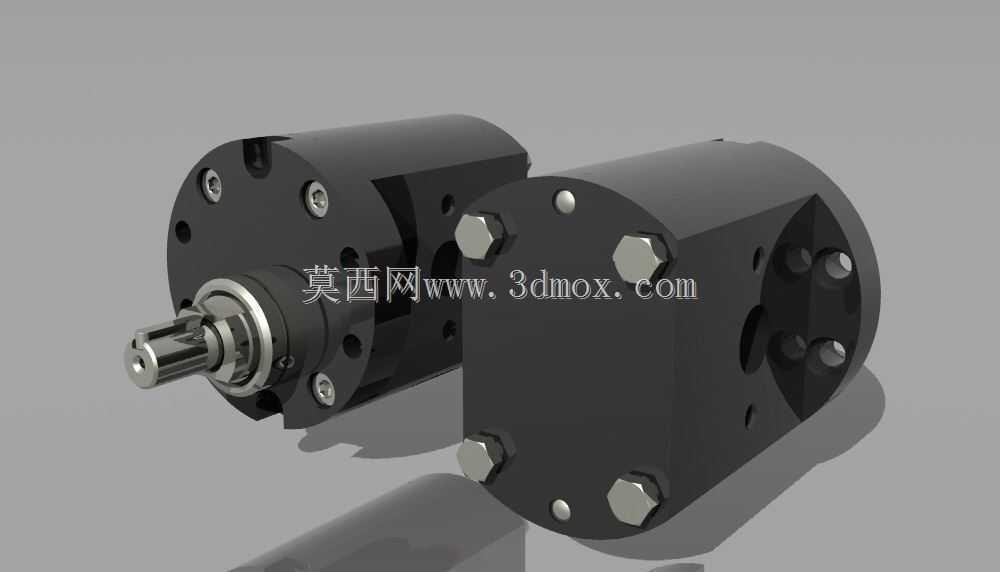

　　从安装边界尺寸来看，泵体主体的外径控制在120mm左右，不含伸出轴的主体长度约180mm，伸出轴的轴径为20mm，伸出长度为45mm，轴端采用平键连接的方式与驱动电机输出轴对接，键槽尺寸为6mm×6mm×25mm，安装时需要保证驱动轴与泵轴的同轴度误差不超过0.1mm，避免运行过程中出现轴端偏磨、密封件异常磨损的问题。泵体侧面的排出接口采用内螺纹连接结构，螺纹规格为G1/2，可匹配同规格的金属输送管路，安装时需要在螺纹连接处缠绕耐温聚四氟乙烯密封带，避免高温介质从接口处泄漏。壳体上还设置了两个定位销孔，用于泵体装配时的上下壳体定位，保证装配后齿轮副的啮合间隙符合设计要求，上下壳体的连接螺栓采用内六角圆柱头螺栓，螺栓的预紧力矩控制在12N·m，避免预紧力过大造成壳体变形，导致齿轮旋转卡滞。

　　在实际选型适配时，需要注意这款泵的适用介质粘度范围在1-150mm²/s之间，介质内的固体杂质颗粒直径不能超过0.1mm，否则会造成齿面磨损、间隙增大，影响泵的输出效率，如果介质内杂质含量偏高，需要在吸入接口处加装过滤精度不低于100目的耐温过滤网，定期清理滤网上的杂质，避免堵塞造成吸入不足。运行过程中，泵体完全潜入介质内，介质本身可以对齿轮副、轴承部位起到润滑和冷却的作用，无需额外添加润滑油，也不需要外接冷却管路，相比带外部冷却系统的高温泵，结构更简单，维护成本更低。轴承部位采用了耐温自润滑滑动轴承，材质为铜基石墨镶嵌材料，在140摄氏度的工况下可长期自润滑运行，不需要定期加注润滑脂，减少了日常维护的工作量。

　　设计时还考虑了泵体的承压能力，泵壳的壁厚设计为8mm，可承受最大1.6MPa的工作压力，满足常规高温液下输送场景的压力需求，壳体的外表面做了氧化处理，在高温水环境下具备一定的防锈能力，长期浸泡不会出现壳体锈蚀剥落的问题。轴端的连接部位设置了防尘罩，当泵体与驱动电机连接完成后，防尘罩可将轴连接部位完全罩住，避免外界的灰尘、水滴落入连接部位，也能防止运行过程中人员误触旋转的轴件造成安全事故。
