TP-LINK TL-POE10R PoE网络供电器结构

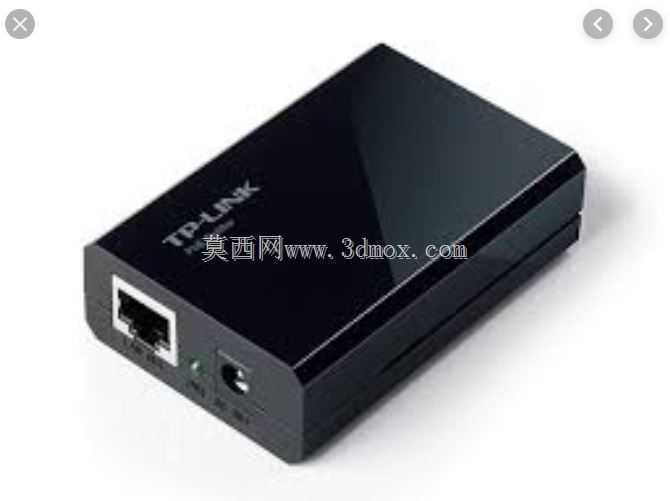

　　在弱电工程、安防监控部署、小型局域网搭建的现场场景里，PoE供电器是解决远端网络设备取电难题的核心配件，这款TL-POE10R作为标准PoE受电/供电转换单元，日常主要承担将网线中传输的PoE电力与数据信号分离，或是为支持PoE受电的终端设备注入电力的作用，常见于无线AP点位部署、桌面型网络摄像头安装、壁挂式IP终端组网的场景中，无需额外布设强电插座，仅通过单根超五类以上网线即可同时完成数据传输与直流供电，大幅降低现场布线的施工量与线路杂乱问题。从结构设计角度看，这款设备采用一体化硬质塑料外壳，表面做高光黑面处理，边角做小圆弧过渡，没有尖锐的棱角，既避免安装过程中划伤施工人员，也能在多设备堆叠放置时减少外壳磕碰掉漆的问题。

　　设备主体为方正薄型长方体结构，整体厚度控制在较薄的区间，既可以平放在桌面、机柜层板上，也能通过配套的壁挂固定件安装在墙面、弱电箱侧壁，安装边界灵活，不需要预留过大的操作空间，侧面与后方的接口区域预留足够的插拔操作余量，网线接头与电源插头插入后不会与相邻安装的其他设备产生干涉。接口布局上，设备侧面配置标准RJ45以太网接口，用于连接网线传输数据与PoE电力，相邻位置配置直流电源接口，可在非PoE组网场景下外接电源适配器为设备供电，接口旁设置小型状态指示灯，可直观显示设备供电状态、链路连通状态，施工调试时无需额外借助测线工具就能快速判断链路通断。外壳的上下盖采用卡扣式配合结构，接缝均匀紧密，既满足日常使用的防尘需求，

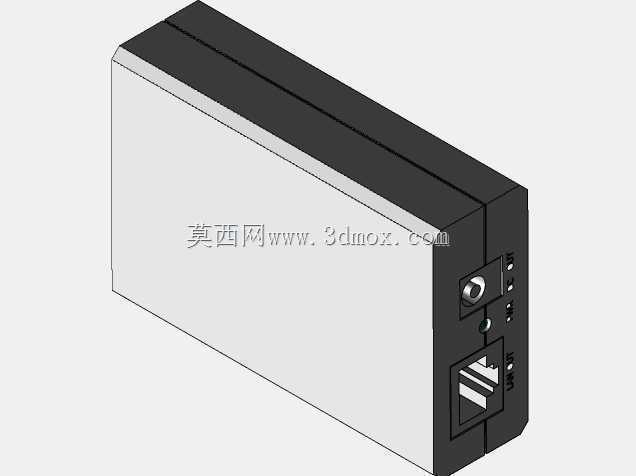

　　也方便后期维护时拆开外壳检修内部电路板，内部电路板的固定柱与外壳一体注塑成型，不需要额外加装金属固定件，减少整体零件数量，降低装配复杂度。设备底部设计有四个小型防滑胶垫工位，粘贴橡胶防滑垫后放置在光滑桌面时不会轻易滑动，同时垫高底部与接触面的间隙，提升设备运行时的自然散热效率，不需要额外加装散热风扇，运行过程无机械噪音，适合放置在办公区、前台等对噪音敏感的区域。从建模还原的角度看，这款设备的外形曲面过渡流畅，接口位置的开孔尺寸完全匹配实物的接插件公差，外壳的分型线位置、表面丝印的品牌标识位置都做了精准还原，可用于弱电系统BIM建模、安防工程方案的设备布局演示、网络组网教学的教具模型使用，也能作为消费类网络设备结构设计的参考案例，

　　帮助设计人员理解小型通讯终端的结构布局逻辑、接口排布的人机工程考量、安装固定方式的设计思路。在实际工程选型中，这类PoE供电器的外形尺寸直接决定了弱电箱内的设备排布密度，精准的三维模型可以帮助施工人员提前在软件中完成机柜、弱电箱内的设备排布模拟，核对网线弯曲半径、电源插头插拔空间、散热间隙是否满足要求，避免现场安装时出现设备装不下、接口干涉无法插线的问题，减少现场施工的返工量。设备的外壳壁厚设计均匀，避免注塑生产时出现缩痕、翘曲等缺陷，接口位置的加强筋结构做了合理布局，既保证接口插拔时的结构强度，也不会因为筋位过多导致外壳表面出现缩印，影响外观质感。
