可调式组合角度测量靠尺结构

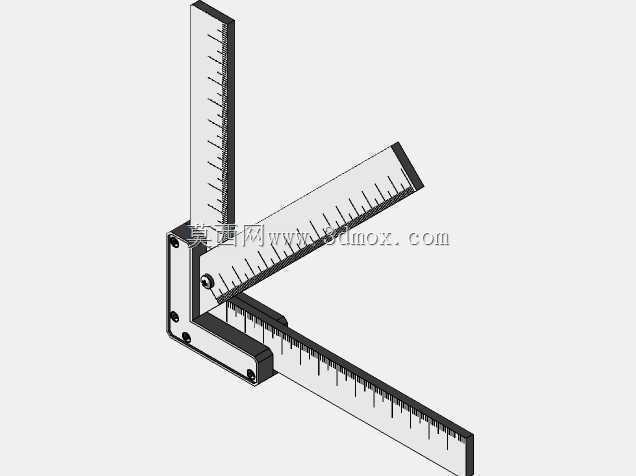

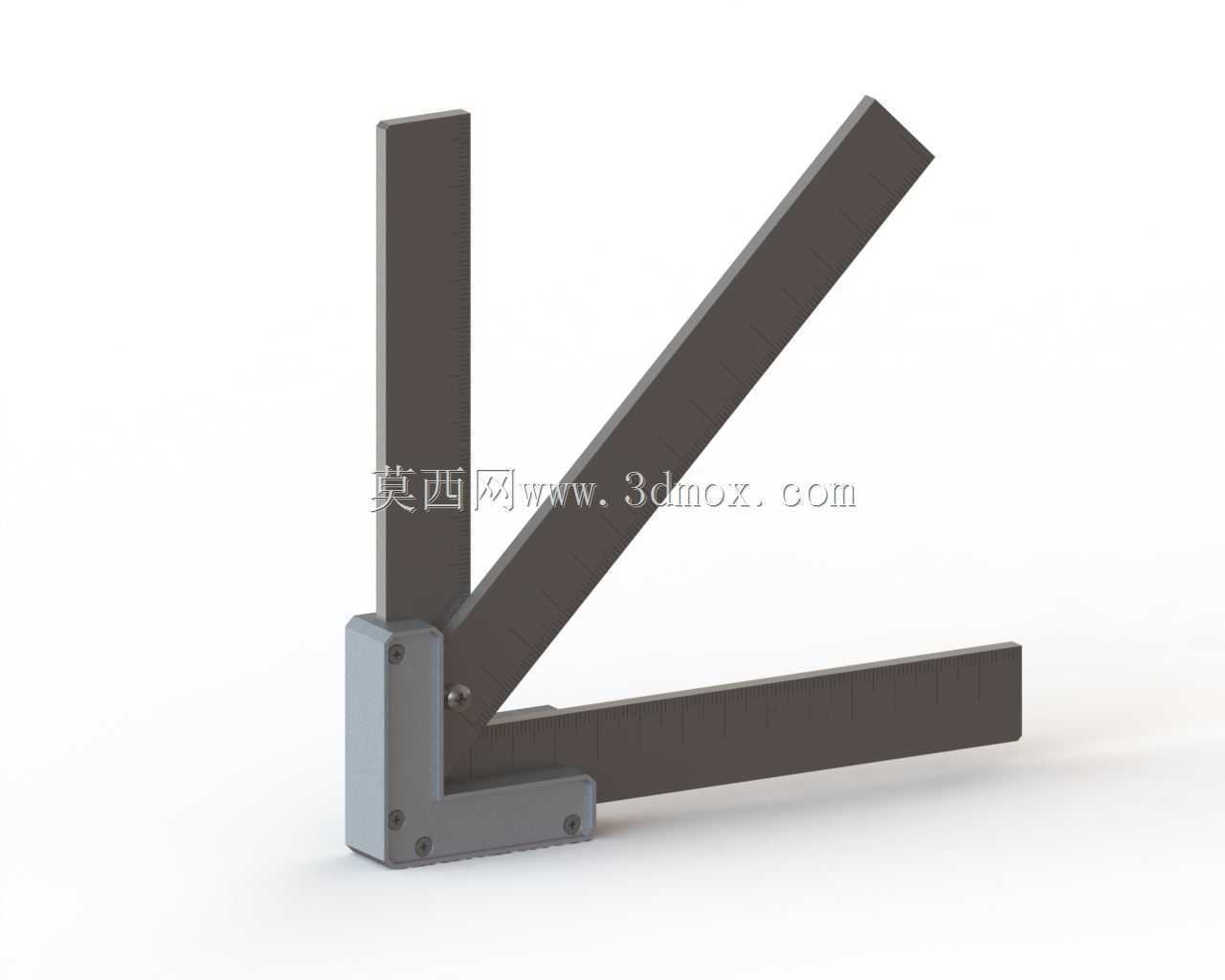

　　这款可调式组合角度测量靠尺，是面向金工划线、工件装夹找正、钣金折弯校验场景开发的手动测量工装，日常在机加工车间的划线工位、钣金班组的折弯校验台、模具修配的装配工位都能见到它的使用场景，相比固定角度的直角尺，它的可调结构能覆盖更多非90度的测量、划线需求。从结构设计来看，整个靠尺采用基座加三支测量臂的布局，基座部分采用压铸锌合金材质做主体，内部嵌装了角度锁紧的摩擦片结构，三支测量臂分别对应直角基准边、水平延伸边、斜向角度边，每支臂和基座的连接转轴都做了阻尼预紧，调整角度时不会出现松旷晃动，锁紧旋钮拧动时的阻尼感均匀，不会出现锁止后角度偏移的问题。测量臂的本体采用高碳钢冷轧型材加工，尺身侧面做了哑光发黑处理，

　　避免车间强光下反光影响划线视线，尺身的棱边都经过精磨处理，直线度控制在0.02mm每米范围内，靠向工件基准面时不会因为尺身变形出现测量间隙。实际使用时，水平延伸臂可以贴合工件的水平基准面，垂直臂贴合垂直基准面完成直角校验，斜向臂可以根据需要调整到30度、45度、60度等常用加工角度，也可以配合角度块调整到任意需要的划线角度，锁紧后可以直接作为划线靠规使用，不需要反复调整角度尺的位置。在安装边界和尺寸设计上，基座的整体厚度控制在18mm，能平稳放置在划线平台上不会侧翻，三支测量臂的伸出长度分别为150mm、200mm、220mm，能覆盖大部分小型机加工零件、钣金件的测量范围，转轴的同心度做了严格控制，

　　三支臂的旋转中心重合度误差不超过0.01mm，避免多臂旋转时出现基准偏移。尺身的表面没有做多余的装饰结构，所有的棱角都做了R0.5的倒角处理，避免操作时划伤手部，基座底部嵌装了两块强磁块，在吸附钢制工件时可以临时固定靠尺位置，单人操作划线时不需要额外手扶固定，能有效提升划线效率。在功能特性上，这款靠尺除了基础的角度测量、直角校验功能外，还可以作为工件装夹的定位靠块使用，在铣床、磨床装夹小型异形件时，将靠尺吸附在工作台面上，调整好斜向臂的角度后，工件靠紧尺身就能快速完成角度定位，不需要反复打表找正，能大幅缩短单件小批量加工的装夹辅助时间。设计过程中特意规避了传统可调角度尺尺身过薄容易变形的问题，测量臂的截面尺寸做了加宽加厚处理，

　　悬臂伸出最长时的端部挠度不超过0.03mm，靠紧工件时不会因为手部推力出现尺身弯曲导致的角度误差。锁紧结构采用了端面摩擦锁紧的方式，相比侧面顶丝锁紧的结构，不会损伤测量臂的表面，锁紧力分布更均匀，长期使用也不会出现尺身压痕影响滑动顺畅度。基座上的三个转轴孔采用一次装夹镗削加工，保证三个旋转轴的位置度精度，装配时每处转轴都加装了薄型垫片调整间隙，既保证旋转时无卡顿，又不会出现轴向窜动。在车间实际使用场景里，这类组合靠尺相比单一功能的直角尺、万能角度尺，使用灵活性更高，不需要频繁更换测量工具就能完成直角校验、任意角度划线、工件定位靠紧等多项操作，尤其适合工装修配、设备调试这类需要频繁测量不同角度的作业场景，尺身的耐磨处理能适应车间内油污、铁屑的恶劣使用环境，日常维护只需要定期清理转轴缝隙的铁屑，加注少量轻质润滑油就能保持长期的操作顺畅度，不需要复杂的保养流程。
