KHPP型线性球衬套三维结构设计

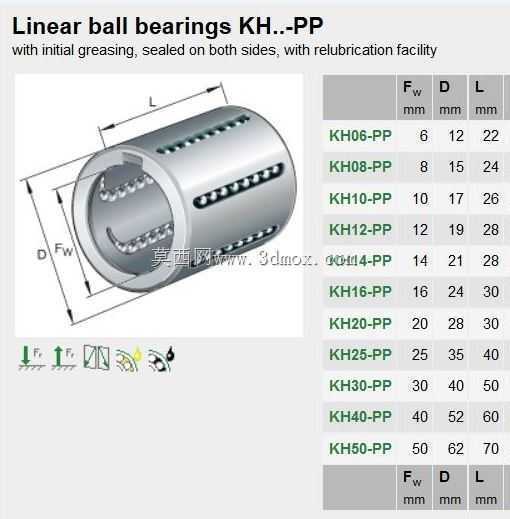

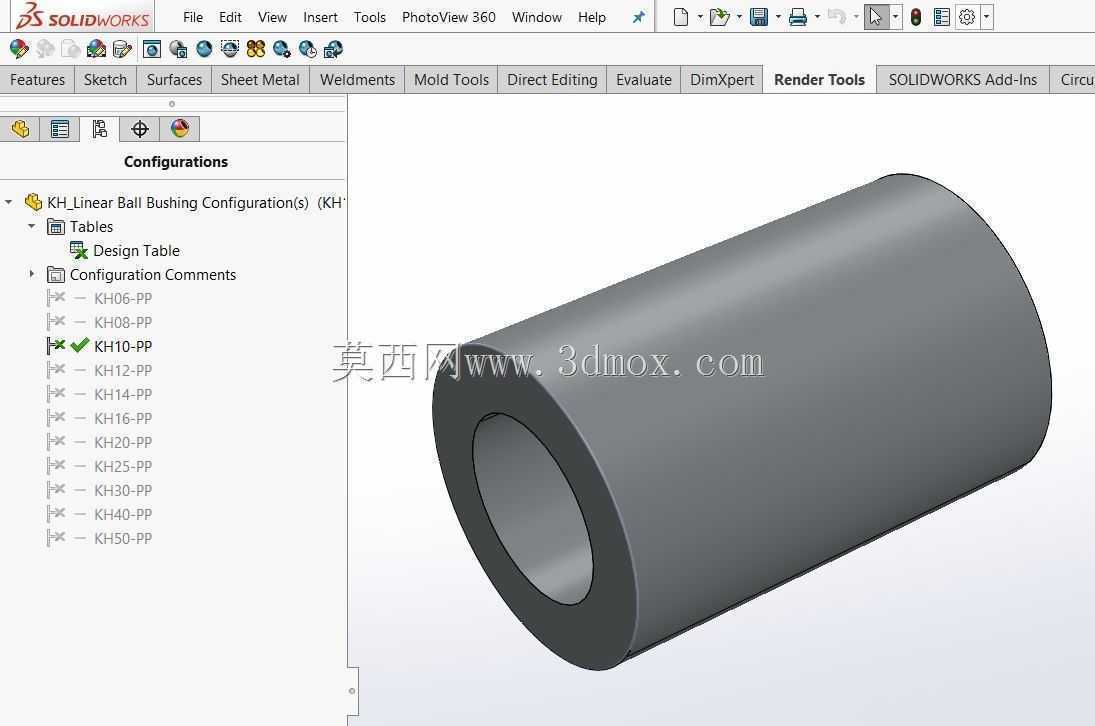

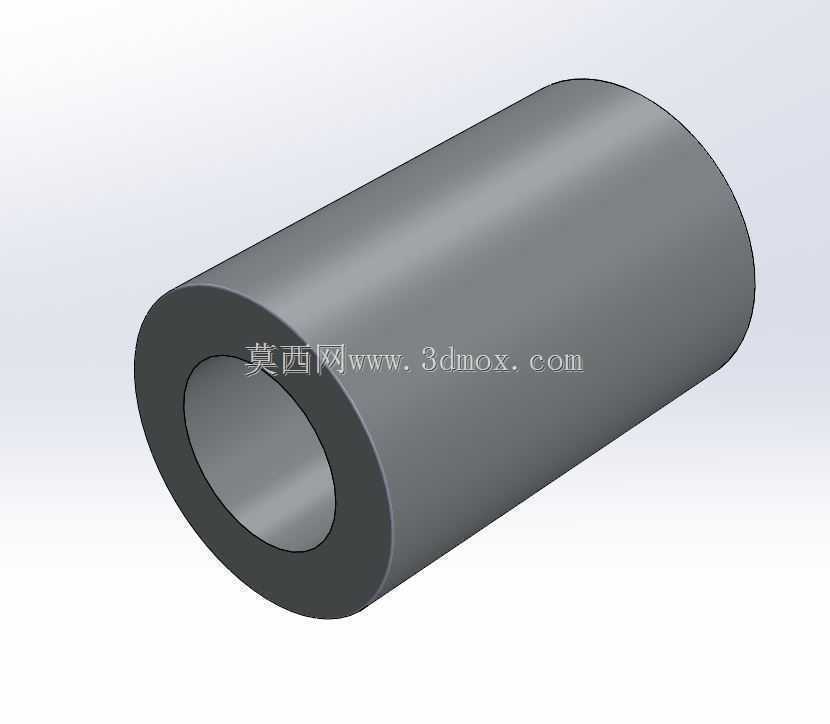

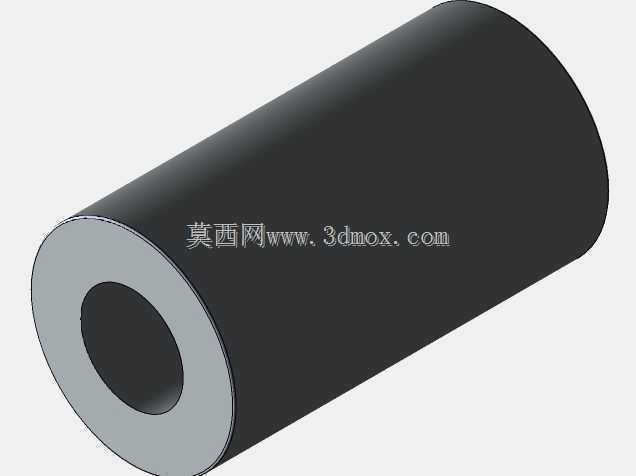

　　在自动化输送线、精密检测工位、小型冲压设备的直线往复运动机构里，这类衬套是承担滑动导向、承载径向载荷的核心基础零件，很多刚入行的结构工程师容易把它和普通铜套、无油衬套混淆，实际上它的内部滚道结构、配合公差要求、安装定位逻辑都有明确的工程边界。做这个模型的时候，最先敲定的是内外圆柱面的同轴度要求，毕竟作为穿装光轴做直线运动的部件，一旦同轴度超差，运动过程中就会出现卡滞、爬行，甚至会刮伤配套的导向光轴表面，直接影响整套直线运动机构的使用寿命。从结构上看，整体采用空心圆柱的对称构型，没有额外的凸缘、安装耳结构，属于直筒型标准件范畴，外圆面是和安装基座孔配合的定位面，加工时要求表面粗糙度控制在合理区间，既保证压装时的过盈量稳定，

　　又不会因为表面太粗糙导致压装后衬套出现内应力变形。内孔是和钢球保持架配合的工作面，滚道的圆弧曲率需要和配套钢球的直径匹配，保证钢球在滚道内滚动时是点接触滚动摩擦，而不是滑动摩擦，这也是它和普通滑动衬套最核心的区别——滑动衬套是面接触滑动摩擦，运行阻力大，适合低速重载场景，而这类线性球衬套是滚动摩擦，运行阻力小，适合中低速、需要频繁往复运动的精密导向场景。设计过程中特意把两端的倒角做了标准化处理，内孔两端的倒角是为了压装钢球保持架的时候不会刮伤保持架的尼龙或者金属基体，外圆两端的倒角是为了压入安装基座孔的时候起到导向作用，避免压装时出现衬套端面啃伤基座孔壁的问题。很多工程师选型的时候容易忽略安装孔的公差配合，

　　这类衬套的外圆和基座孔一般采用过渡配合或者小过盈配合，不能用间隙配合，否则往复运动过程中衬套会在基座孔内窜动，导致导向精度失效；内孔和配套导向光轴的配合则需要采用小间隙配合，保证钢球可以在滚道和光轴表面顺畅滚动，间隙过大会导致导向精度下降，间隙过小会增大运行阻力，甚至出现抱死的情况。从实际应用场景来看，在3C产品的组装工位上，这类衬套常用来做小型气缸的导向杆配套部件，因为气缸本身的活塞杆导向精度有限，加装这类线性球衬套配合导向光轴，可以大幅提升气缸推压动作的重复定位精度，避免组装时出现压偏、对位不准的问题；在小型木工机械的进给机构里，它也可以作为短行程直线运动的导向部件，相比直线导轨成本更低，安装结构更简单，只需要在安装板上加工对应尺寸的通孔，把衬套压入即可，不需要额外加工导轨安装面、调整导轨平行度，大幅降低了加工和装配的工作量。做三维建模的时候，特意把内部的滚道轮廓、壁厚均匀性做了还原，因为这类衬套的壁厚直接影响它的径向承载能力，壁厚太薄会导致衬套在压装时出现变形，滚道精度丧失，壁厚太厚则会增大整体外形尺寸，不符合标准件的安装尺寸互换性要求。另外，衬套的端面和内外圆柱面的垂直度也有严格要求，压装时端面是受力面，如果垂直度超差，压装过程中会出现衬套倾斜，导致内孔轴线和安装基面不垂直，最终使得导向光轴出现别劲的问题。很多现场装配的师傅都遇到过这类问题，压装完衬套之后穿光轴发现卡滞，拆下来检查发现衬套压歪了，

　　本质就是压装时没有保证压头和安装孔的同轴度，或者衬套本身端面垂直度超差。从维护角度来说，这类衬套在使用过程中需要定期补充润滑脂，滚道和钢球之间如果缺少润滑，会导致钢球磨损加快，运行噪音增大，所以设计安装结构的时候，通常会在基座对应衬套的位置加工注油孔，方便后期维护的时候加注润滑脂，不需要把整套机构拆开。和带法兰的线性衬套相比，这种直筒型的结构占用径向尺寸更小，适合安装空间紧凑、没有多余空间布置法兰安装孔的场景，安装时只需要保证基座孔的长度和衬套长度匹配，压装到位后可以通过端面的紧定螺钉做轴向定位，避免衬套在往复运动过程中出现轴向窜动。建模过程中也考虑了不同配置的尺寸差异，不同内径规格的衬套对应不同的外径和长度尺寸，所有尺寸都遵循行业通用的互换性标准，保证工程师选型之后可以直接替换同规格的标准件，不需要重新调整安装结构的尺寸。
