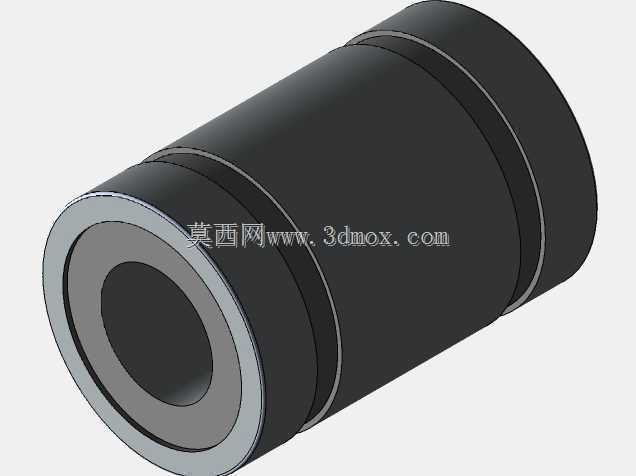

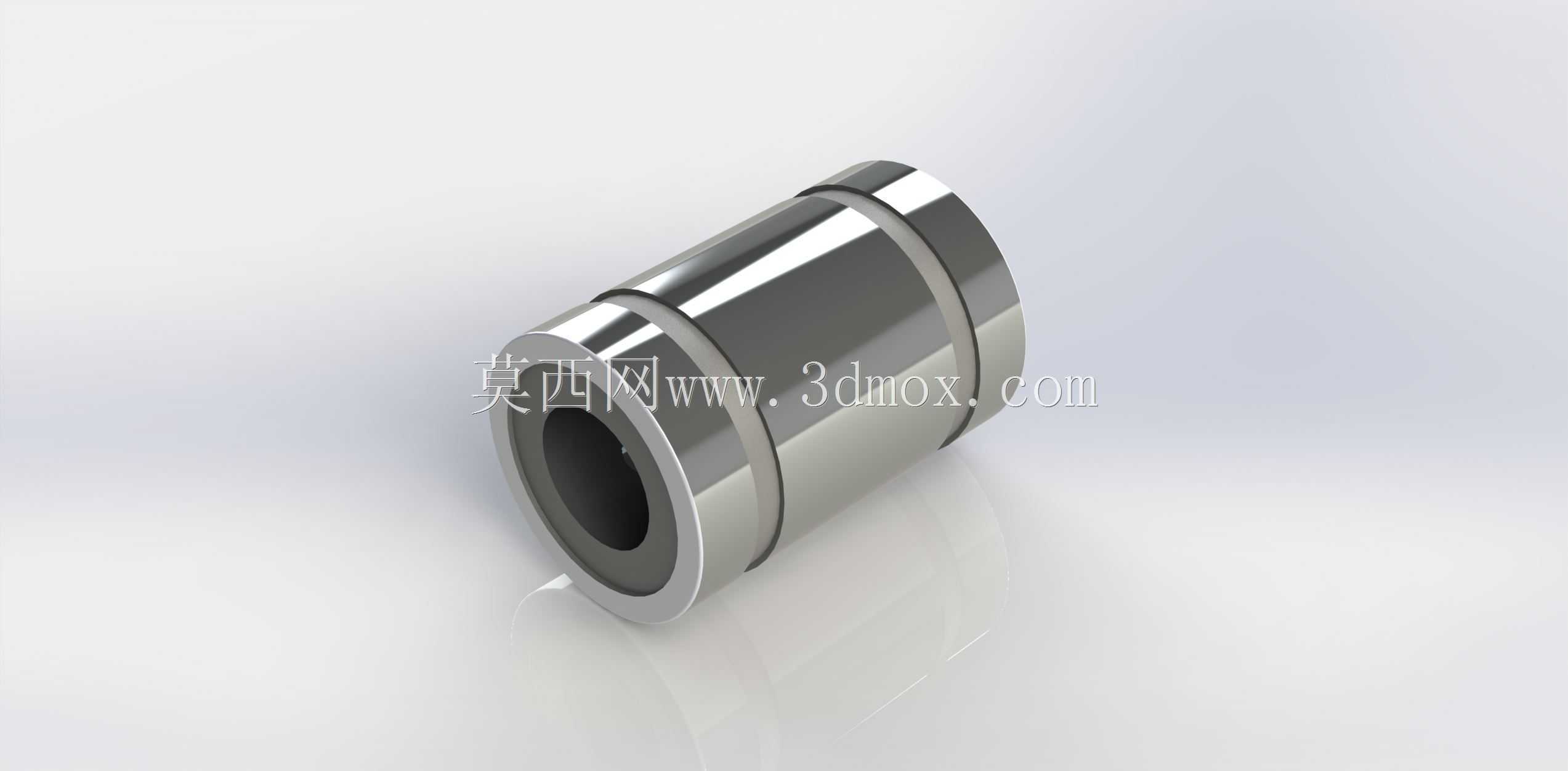

全规格LM系列直线运动球衬套结构

　　在自动化输送线、精密检测平台、数控滑台这类需要做直线往复运动的设备里，LM型线性球衬套是承担滚动导向功能的核心基础部件，和光轴配合使用时，能把滑动摩擦转化为钢球的滚动摩擦，大幅降低运动阻力，同时保证运动轨迹的直线度公差。这类衬套的设计首先要匹配对应公称直径的光轴配合公差，通常和h6级精度的淬硬光轴配对使用，安装时要注意衬套座孔的同轴度要求，避免偏载导致钢球卡滞、滚道异常磨损。从结构上看，这类衬套采用外圈保持架加内置循环钢球的设计，保持架上的滚道槽引导钢球做无限循环运动，两端的密封挡圈既可以防止内部润滑脂泄漏，也能阻挡外界的切屑、粉尘进入滚道内部，延长部件的实际使用寿命。不同公称直径的LM衬套对应不同的额定动载荷、静载荷参数，

　　选型时需要结合实际工况的运动速度、负载大小、行程长度来匹配，比如在3C行业的点胶设备滑台上，通常选用小公称直径的轻载系列，配合铝制安装座使用，能满足高速往复运动的低阻力需求；而在重型移栽设备的导向轴上，就需要选用加长型或者高负载系列的衬套，搭配加厚的钢制安装座，承受更大的径向负载。设计这类衬套的三维模型时，首先要保证外圈的安装外径公差、内孔和钢球的配合间隙符合行业通用的互换性要求，外圈上的环形卡槽是用来安装卡簧做轴向定位的，建模时要注意卡槽的宽度、深度尺寸和标准卡簧的匹配度，避免安装时出现轴向窜动。保持架的滚道槽曲率要和钢球直径匹配，既不能间隙过大导致运动精度下降，也不能间隙过小造成钢球滚动卡滞，

　　钢球的循环回路设计要保证换向时的顺畅度，避免出现钢球在换向位置卡顿的问题。从安装边界来看，这类衬套的安装座孔通常采用H7级公差，和衬套外圈形成过渡配合，安装时不允许直接敲击衬套外圈端面，需要使用专用工装压入，避免外圈变形导致内部滚道精度受损。衬套的轴向固定方式通常有两种，一种是利用外圈的卡槽安装孔用卡簧，另一种是在衬套端面加装压盖，两种方式都要保证衬套在座孔内没有轴向窜动的空间。在实际设备调试中，经常会遇到衬套运动卡顿的问题，除了安装同轴度偏差的原因外，还有可能是光轴表面硬度不足、表面粗糙度不达标的问题，通常光轴表面硬度要达到HRC60以上，表面粗糙度Ra值不超过0.8，才能保证衬套的正常使用寿命。

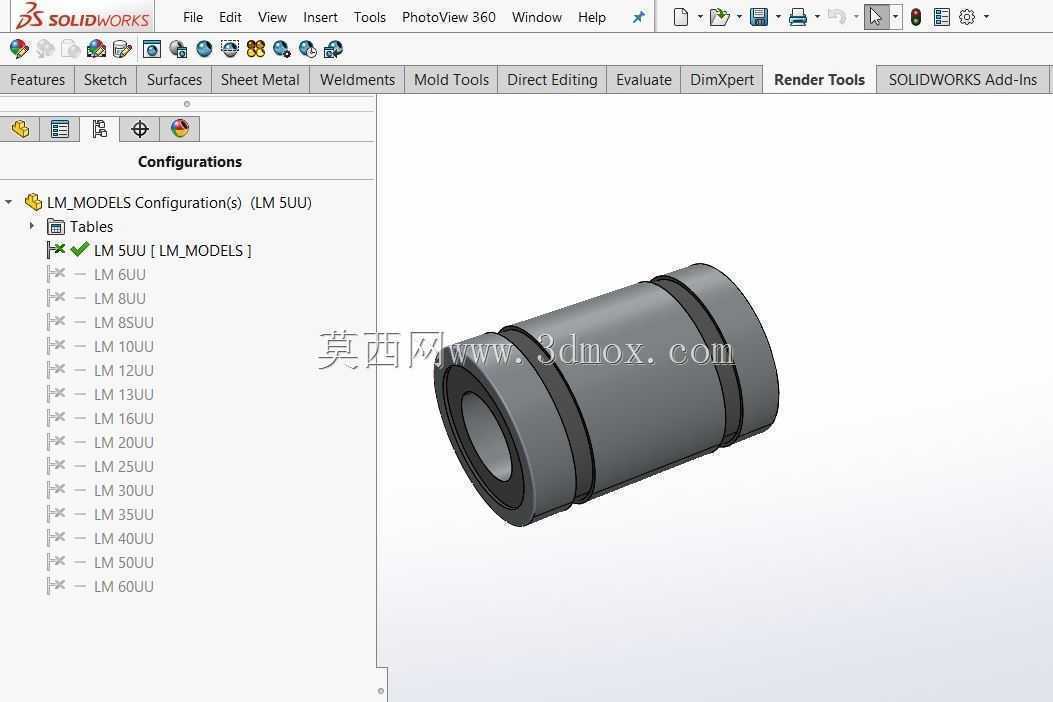

　　另外润滑也是影响衬套使用寿命的关键因素，初次安装时要在滚道内填充足够的锂基润滑脂，后续根据使用频率定期补充润滑脂，高速运动工况下可以选用粘度更低的润滑脂，降低运动时的阻力。这类全配置的LM衬套模型覆盖了常用的公称直径规格，在做设备整体设计时，可以直接根据选型参数调用对应规格的模型，不用重复建模，能大幅提升结构设计的效率，同时模型的安装尺寸、外形尺寸都和实物保持一致，能直接用于装配干涉检查、安装座的结构设计，避免出现设计阶段的尺寸匹配错误。在做滑台模组设计时，通常会成对使用两个LM衬套，两个衬套的间距要根据行程长度来设置，间距过小会导致导向精度不足，运动时出现晃动感，间距过大则会增加整体的结构尺寸，通常两个衬套的间距不小于光轴直径的1.5倍，就能保证足够的导向刚度。另外在有冲击负载的工况下，还可以在衬套和安装座之间加装减震垫，吸收运动过程中的冲击载荷，避免钢球和滚道受到硬冲击出现点蚀损坏。
