工业传动用紧凑型齿轮箱壳体结构设计

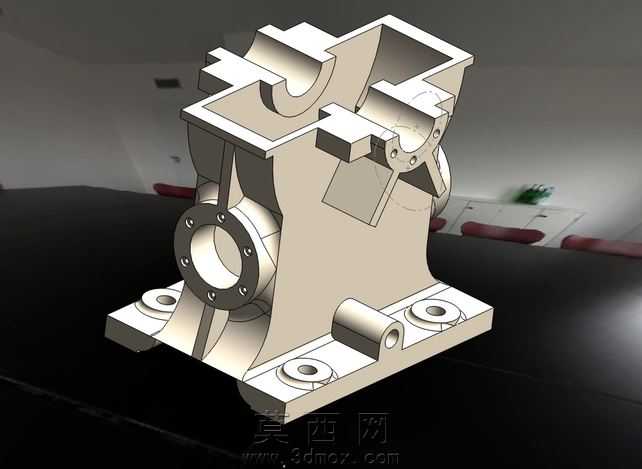

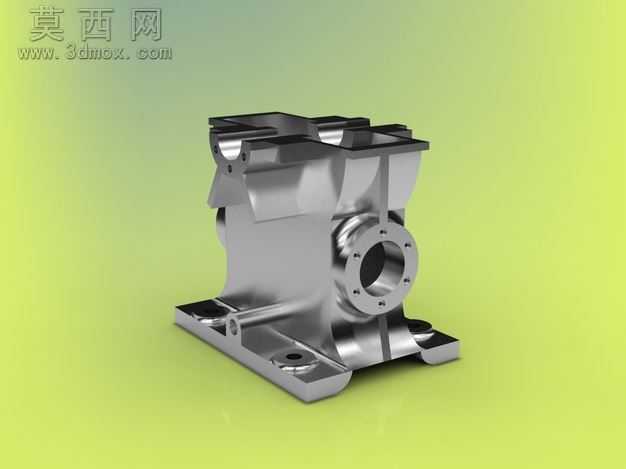

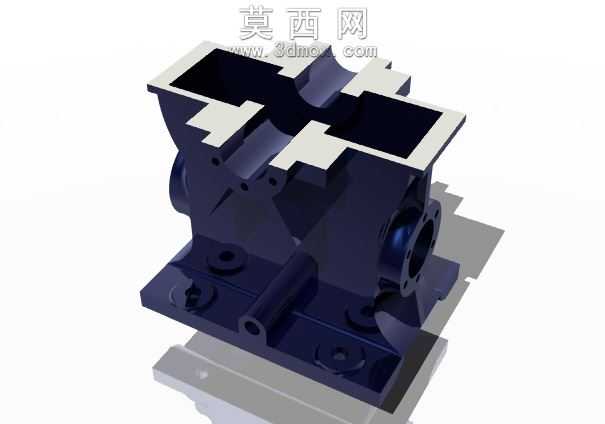

本齿轮箱三维模型采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计规范与箱体类零件的工艺要求，整体结构经过多轮尺寸校验与干涉检查，确保各装配位的尺寸公差符合实际生产装配标准。模型主体为一体式铸造箱体结构，建模时先通过草图绘制箱体的基础轮廓，再依次拉伸、切除生成主体腔体、轴承安装孔、底座安装位、顶部对接端口等核心结构，对法兰安装面的螺栓孔位、底座的固定沉孔、侧壁的加强筋结构都做了精细化的特征处理，所有圆角、倒角特征均按照铸造工艺要求设置，避免出现应力集中的尖锐结构。渲染阶段采用金属磨砂质感的铸钢材质，还原工业箱体零件的真实金属质感，通过环境光与定向光源的组合打光，清晰呈现箱体表面的加工纹理与结构转折，背景采用渐变纯色突出模型主体，多角度展示了箱体的正面法兰接口、底部安装支座、顶部对接结构的细节特征。设计过程中充分考虑齿轮箱的实际使用需求，箱体内部预留了充足的齿轮传动安装空间，轴承孔位的同轴度、各安装面的平面度都在建模时做了参数化约束，侧壁的加强筋结构在不增加整体壁厚的前提下提升了箱体的结构刚性，可有效降低传动过程中的箱体形变，底部的安装支座设置了多个固定孔位，可适配不同规格的安装机架，正面的法兰接口采用标准止口设计，可与配套的端盖、传动部件实现精准对接。整体模型结构完整，特征清晰，既可以作为机械设计教学的箱体类零件建模参考案例，也可用于后续的有限元结构分析、装配模拟、工程图纸生成等后续设计环节，完整还原了工业齿轮箱壳体的典型结构特征与设计要点。
