多运动副组合联动教学演示机构

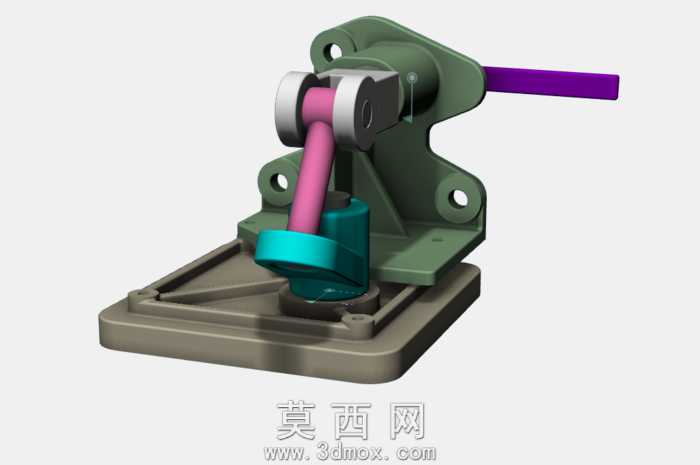

该三维模型为一款用于展示多类运动副联合传动特性的教学演示机构，整体建模过程严格遵循机械设计的尺寸规范，先通过草图绘制完成底座、支架、各传动杆件的轮廓基准，再依次进行拉伸、切除、倒角等特征操作完成单个零件的建模，所有零件的配合间隙均按照实际机械装配公差设置，保证虚拟装配后运动仿真无干涉。模型渲染阶段针对不同零件赋予了差异化材质：底座采用哑光铸铁材质，还原金属基座的厚重质感与磨砂表面纹理；支架部分使用深绿色烤漆金属材质，模拟工业设备常用的防护漆面效果；传动杆件分别采用粉色、青蓝色的工程塑料与紫色硬质操作杆材质，通过色彩区分不同运动构件，便于观察传动路径；铰接位置的金属轴件赋予亮面金属材质，突出转动副的结构位置。结构设计上，机构整合了转动副、移动副两类基础运动副，通过曲柄构件的回转运动，带动连杆实现平面复合运动，最终驱动下端滑块完成往复直线运动，完整呈现了平面连杆机构的运动转换逻辑。设计思路围绕教学演示的核心需求展开，摒弃了冗余的复杂结构，将核心传动构件完全外露，通过色彩分区降低机构原理的理解门槛，底座设置的安装孔位还原了实际机构的固定方式，操作杆的延长设计方便手动驱动演示，整体模型既保证了机械结构的严谨性，又兼顾了教学场景下的直观展示需求，可用于机械原理课程的虚拟演示、传动机构的结构认知教学，帮助学习者快速理解不同运动副的配合方式与运动传递规律。
