斜切锯切割作业工装结构三维设计

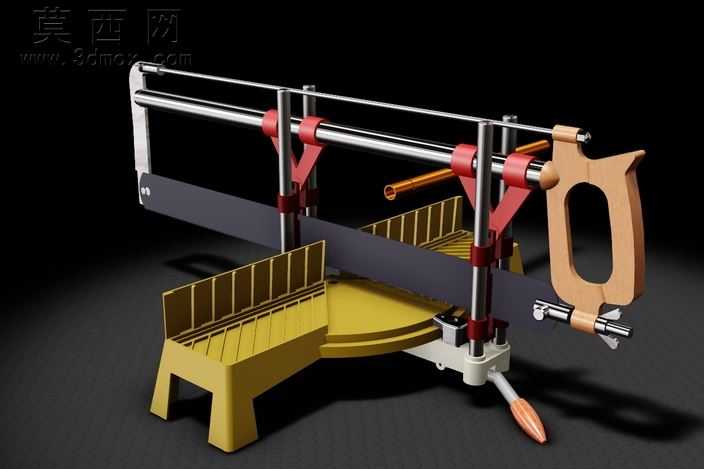

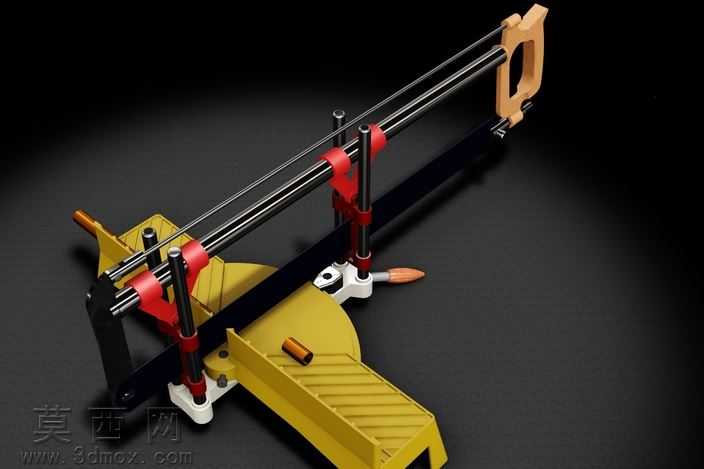

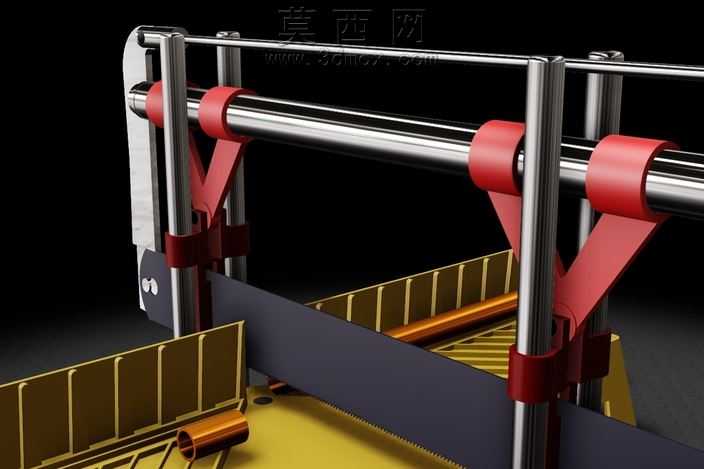

本作品为斜切锯切割作业工装的三维建模设计，整体建模过程以还原真实斜切锯的作业支撑与导向结构为核心目标，首先通过三维软件完成整体框架的参数化搭建，先确定两根平行导向光轴的基准位置，光轴作为锯切进给的核心导向部件，建模时严格控制其同轴度与平行度公差，保证后续锯切动作的进给精度。导向光轴通过红色三角支撑结构与底部工作台连接，支撑结构采用加强筋式三角构型，建模时对支撑与光轴的连接抱箍做了细节还原，抱箍的紧固结构、与支撑臂的焊接过渡面都做了精细化处理，保证结构受力传递的合理性，模拟真实工装的承重与抗形变能力。底部工作台采用带刻度导向槽的板式结构，建模时还原了工作台表面的定位刻度、侧边的挡料定位结构，工作台表面的防滑纹理、待切割工件的放置定位槽都做了细节呈现，待切割的长条型材工件按照真实锯切的装夹位置放置在工作台定位槽内，还原实际作业的装夹状态。锯条部分建模还原了锯齿的细密齿形结构，锯条与导向滑座的连接结构做了装配关系的精准匹配，滑座与导向光轴的滑动配合间隙按照真实工装的配合公差设置，保证进给动作的顺滑模拟。渲染阶段采用工业产品写实渲染方案，金属光轴部分赋予高反光镀铬金属材质，调整反射粗糙度模拟真实金属表面的细微加工纹理，红色支撑结构赋予哑光工业烤漆材质，调整材质的漫反射与高光参数还原烤漆的质感，工作台部分赋予磨砂金属台面材质，锯条赋予高碳钢金属材质，通过三点布光方案突出结构的轮廓与材质层次，背景采用纯黑渐变背景突出工装主体，阴影设置采用软阴影增强结构的立体感。设计思路围绕斜切锯作业的定位精度、进给稳定性、操作便捷性三个核心需求展开，导向光轴的平行布局保证锯切进给的直线度，三角支撑结构分散锯切过程中的切削反作用力，减少工装的振动形变，工作台的定位槽与挡料结构实现待切割工件的快速定位，提升批量切割的作业效率，整体结构的装配关系完全按照真实机械工装的装配逻辑搭建，可用于工装结构的受力仿真、作业流程演示、结构优化验证等场景，通过三维建模的方式直观呈现斜切锯工装的结构组成与作业原理，为同类切割工装的设计优化提供可视化的参考依据。
