星形发动机活塞高精度三维结构设计

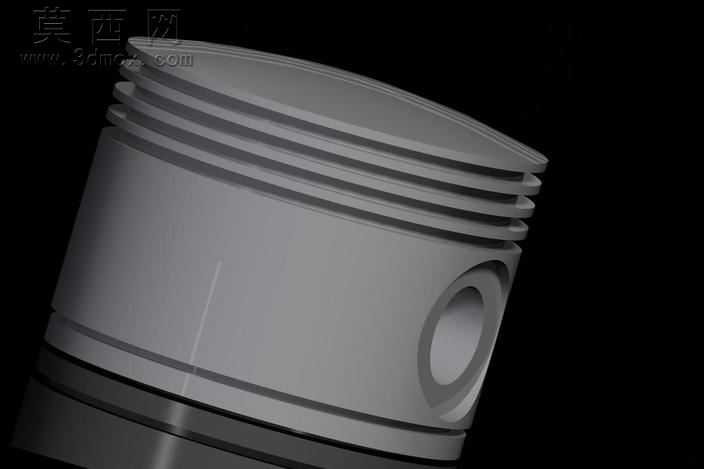

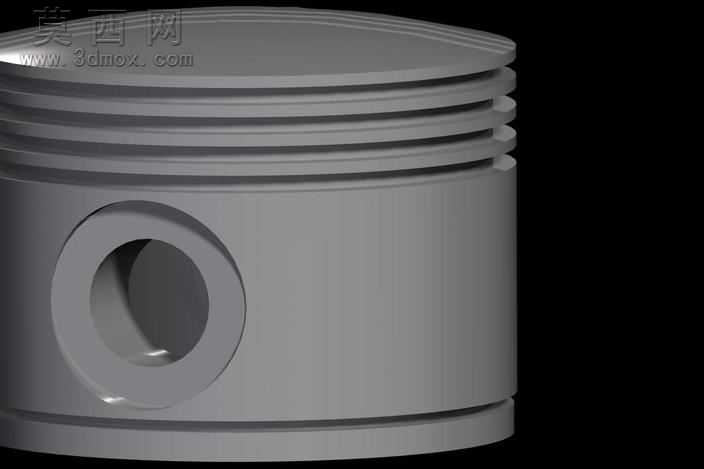

本作品为星形发动机配套活塞的三维参数化建模成果，建模阶段严格遵循航空星形发动机活塞的实际工程设计规范，先通过草绘绘制活塞的轴向截面轮廓，精准定义活塞顶部的弧形曲面、环槽区域的分层尺寸、裙部的圆柱面参数以及活塞销座的同轴度基准，采用回转特征生成活塞基础基体后，对活塞环槽部分进行多道等距切除特征操作，每道环槽的宽度、深度、槽间筋厚都完全匹配星形发动机活塞环的装配公差要求，保证后续活塞环安装后的密封性能符合内燃机工作工况需求。针对活塞销座部位，建模时采用同轴孔特征加工出销孔安装位，同时对销孔与裙部的衔接位置做了圆角过渡处理，模拟实际零件的应力分散结构设计，避免工作过程中应力集中导致的部件开裂问题。材质渲染阶段选用高硅铝合金的材质参数，还原航空活塞常用的轻量化合金材质质感，调整金属粗糙度、反光度参数，呈现出机加工后的金属表面细腻纹理，同时对环槽、销孔等加工面做了差异化的材质表现，区分粗加工裙部与精加工配合面的视觉差异。结构设计上充分考虑星形发动机径向布置气缸的工作特性，活塞裙部的型线做了适配热膨胀的微变形设计预留，建模时通过曲面微调实现裙部的中凸变椭圆轮廓，保证发动机在高温工作状态下活塞与气缸壁的配合间隙始终处于合理区间，既避免冷态敲缸又防止热态拉缸。整体建模过程完全采用全参数化驱动，所有尺寸都关联到设计参数表，可根据不同排量的星形发动机设计需求快速调整活塞直径、环槽数量、销孔直径等核心参数，大幅提升同系列活塞的设计迭代效率，模型的细节还原度完全满足工程装配校验、运动仿真分析、教学演示等多场景的使用需求。
