多规格贴片电阻PCB封装三维模型

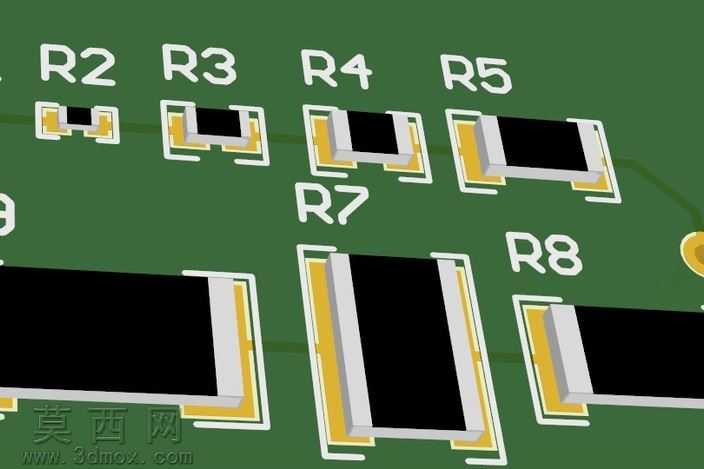

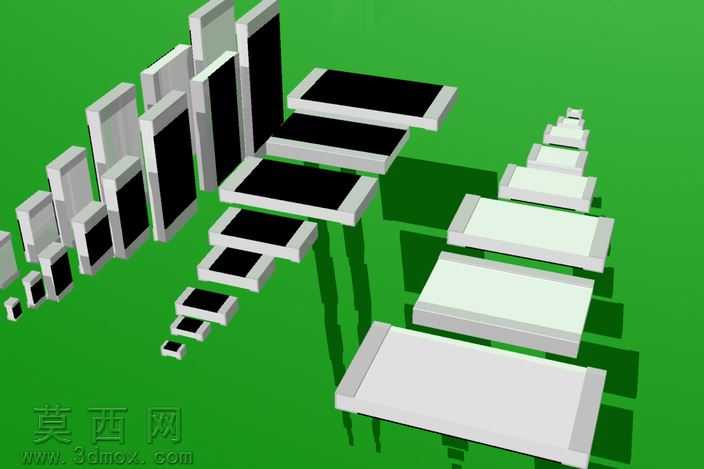

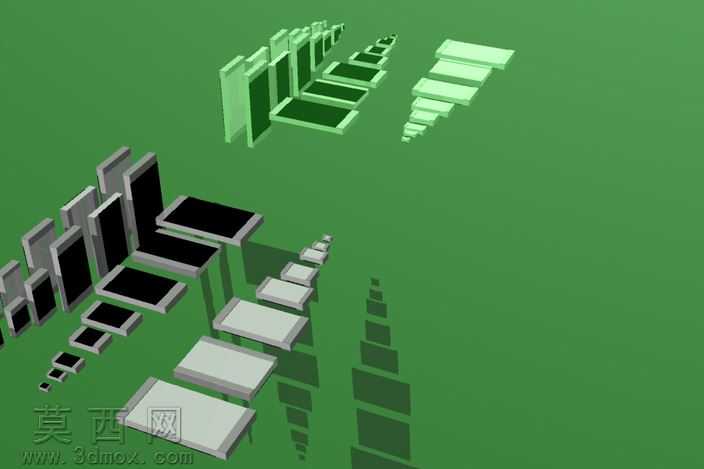

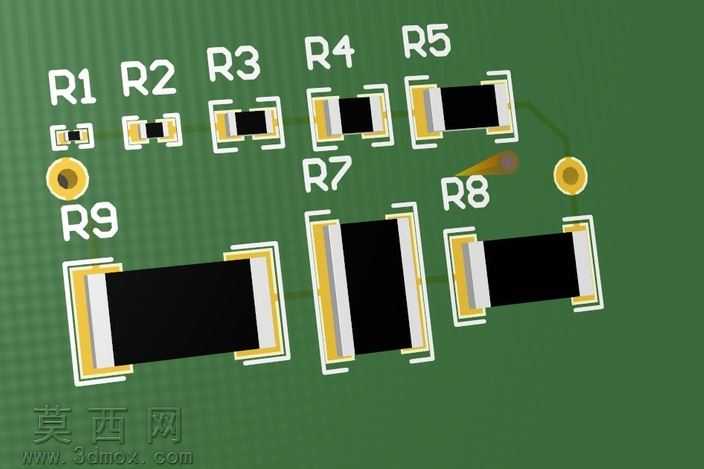

本套三维模型覆盖0201、0402、0603、0805、1206、1218、2010、2512全系列主流贴片电阻规格，建模过程严格遵循IPC电子封装标准与Altium Designer封装库设计规范，完整还原贴片电阻在PCB电路板上的真实装配形态。建模阶段首先梳理各规格贴片电阻的实体尺寸参数，包括电阻本体长宽高、金属端电极的厚度与宽度、焊盘的外露长度与阻焊开窗尺寸，确保每一个规格的模型尺寸公差控制在工业设计允许范围内，完全匹配回流焊、波峰焊的生产工艺要求。模型材质渲染贴合真实生产场景，PCB基板采用哑光绿色阻焊材质，还原真实电路板的磨砂质感与色彩饱和度；电阻本体采用哑光黑色陶瓷基材材质，还原贴片电阻陶瓷基体的哑光漫反射特性；电阻两端的焊接端电极采用亮银色镀锡金属材质，模拟真实元件引脚的金属光泽与焊接后的金属质感；PCB上的丝印标识采用纯白色哑光材质，清晰呈现电阻位号R2、R3、R4等编号的印刷效果，丝印边缘做轻微模糊处理，还原真实PCB丝印的印刷精度。结构设计上完整还原贴片电阻的装配结构，包括电阻本体与PCB基板的装配间隙、端电极与焊盘的重叠焊接区域、焊盘的铜箔层与阻焊层的分层结构，同时还原了不同规格电阻的尺寸差异，从最小的0201微型电阻到最大的2512功率电阻，尺寸比例完全符合行业标准，可直接用于PCB布局的3D可视化校验、SMT生产装配模拟、电子设备结构干涉检查等场景。设计过程中充分考虑电子设计的实用性，模型的坐标原点统一设置在元件封装的中心位置，焊盘的坐标与Altium封装库的焊盘坐标完全对应，可直接导入主流PCB设计软件实现3D模型与封装的匹配，帮助硬件工程师在设计阶段直观检查元件布局的合理性，避免出现元件与结构件干涉、元件之间间距不足等生产问题，同时也可用于电子教学演示、SMT工艺培训等场景，直观展示贴片电阻的焊接结构与不同规格的尺寸差异。
