双孔弧形传动连接链板结构

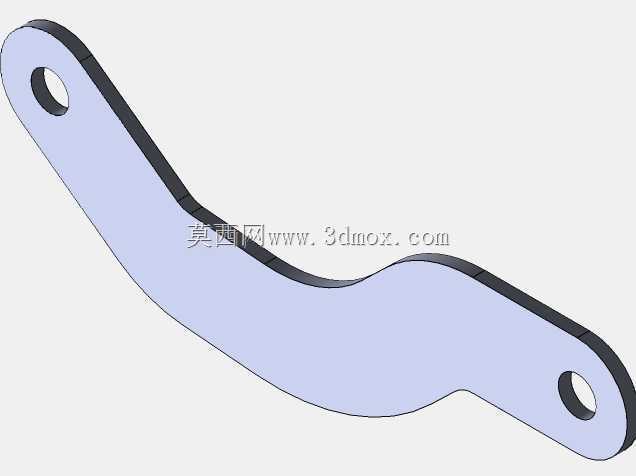

　　该零件属于传动系统中的铰接承载连接件，常见于输送线、轻工机械、农用机具的链传动单元中，作为相邻传动部件之间的力传递载体，承担拉拽、铰接定位、运动轨迹约束的作用。从结构形态来看，零件整体为等厚平板冲裁成型件，主体轮廓呈平滑过渡的弧形曲边结构，两端分别设置同轴度经过公差约束的圆形安装孔，孔边做了去毛刺倒角处理，避免安装时刮伤配合销轴的表面，也能减少应力集中带来的断裂风险。

　　设计过程中首先要匹配安装场景的运动包络，弧形的主体轮廓并非随意设置，而是为了避让传动路径上的相邻构件，避免链节运动过程中与机架、链轮齿侧发生剐蹭，同时弧形的流线型轮廓能减少传动过程中物料、粉尘在零件表面的堆积，尤其在粉尘较多的输送工况下，能降低杂物卡滞铰接点的概率。两端安装孔的中心距是核心安装尺寸，直接决定了链节的节距参数，建模时需要严格匹配对应链轮的节距公差，孔的内径公差选取基孔制过渡配合区间，保证销轴装入后既不会出现旷量晃动，也不会因为过盈量过大导致装配困难。

　　零件的厚度选取需要结合额定承载拉力计算，等厚的平板结构在冲压加工时工艺性更好，不需要额外的锻压或铣削工序，采用板材激光切割或者冲压落料即可完成毛坯成型，后续只需要做孔口倒角、表面防锈处理就能满足使用要求，加工成本低，适合批量生产替换。从受力角度分析，零件在工作时主要承受两端孔位传递的拉应力，弧形的轮廓走向顺着拉力传递的路径优化，没有出现直角转折的应力集中截面，能有效降低长期交变载荷下的疲劳断裂概率，在孔位周边的截面做了等宽设计，保证整个零件的受力截面强度均匀，不会出现局部强度薄弱的位置。

　　安装使用时，两端孔分别穿入铰接销轴，一端连接主动侧的传动构件，另一端连接从动侧的执行端，零件会随着链轮的转动做周期性的回转运动，弧形的外轮廓在经过链轮啮合区域时，能顺畅贴合链轮的齿槽弧面，不会出现卡滞、跳齿的问题。在一些非标改装的输送设备中，这类链板还可以在表面额外安装附件支架，用来承载工装板或者待输送工件，此时零件除了传递拉力之外，还需要承担工件的垂直载荷，设计时如果是这类重载场景，还需要适当增加板材厚度，或者在孔位周边增加翻边强化结构，提升孔位的抗挤压能力。

　　建模过程中需要注意轮廓曲线的相切连续性，所有曲边与直边的交接位置都要做圆角过渡，避免加工时出现应力集中点，同时两个安装孔的轴线需要保证与零件平面垂直，垂直度公差需要控制在合理区间，否则装配后会出现销轴偏斜，导致链节运动卡滞，加速销轴和孔位的磨损。零件的边缘需要做倒钝处理，去除冲裁或者切割产生的飞边毛刺，避免装配和维护过程中划伤操作人员，也能减少运动过程中对相邻零件的磨损。
