船用316L不锈钢折叠式铰链结构

　　这款折叠式铰接件主要面向船舶舷侧舱门、甲板活动盖板、小型船用储物舱翻盖这类需要频繁开合且有防腐要求的场景，在近海作业船舶、内河公务艇、游艇的舾装结构中都能适配，尤其适合安装空间局促、需要开启后构件尽量贴附基体不占用通行或作业空间的位置。从实际使用逻辑来看，普通平开合页开启角度通常最大到180度，且开启后页板会向外探出一定距离，在船舶狭窄的通道区域很容易剐蹭作业人员或者勾挂缆绳、工具，而这款多连杆折叠结构的铰接件，在开启过程中会通过多组铰接轴的联动，让活动页板沿着预设的轨迹折叠收合，最终可以让被连接的盖板类构件完全贴合在固定基体的侧面，不会向外突出形成障碍，这一点在风浪天人员需要快速通行、转移设备的场景下实用性很强。

　　材质选用316L不锈钢是完全贴合船用使用环境的，普通304不锈钢在长期接触盐雾、海水溅泼的环境下，半年到一年就会出现晶间腐蚀的迹象，铰接转动位置会因为锈蚀卡滞，而316L的低碳含钼奥氏体结构，在海洋性气候下的抗点蚀、抗缝隙腐蚀能力提升非常明显，不需要频繁做防锈维护就能保证铰接转动的顺畅性，铰接轴位置做了衬套嵌装的设计，避免不锈钢构件直接对磨产生咬合抱死的问题，长期转动的磨损量也能控制在舾装件的允许寿命范围内。

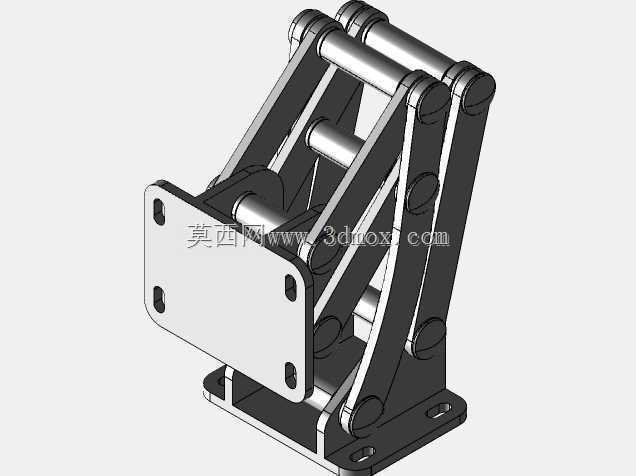

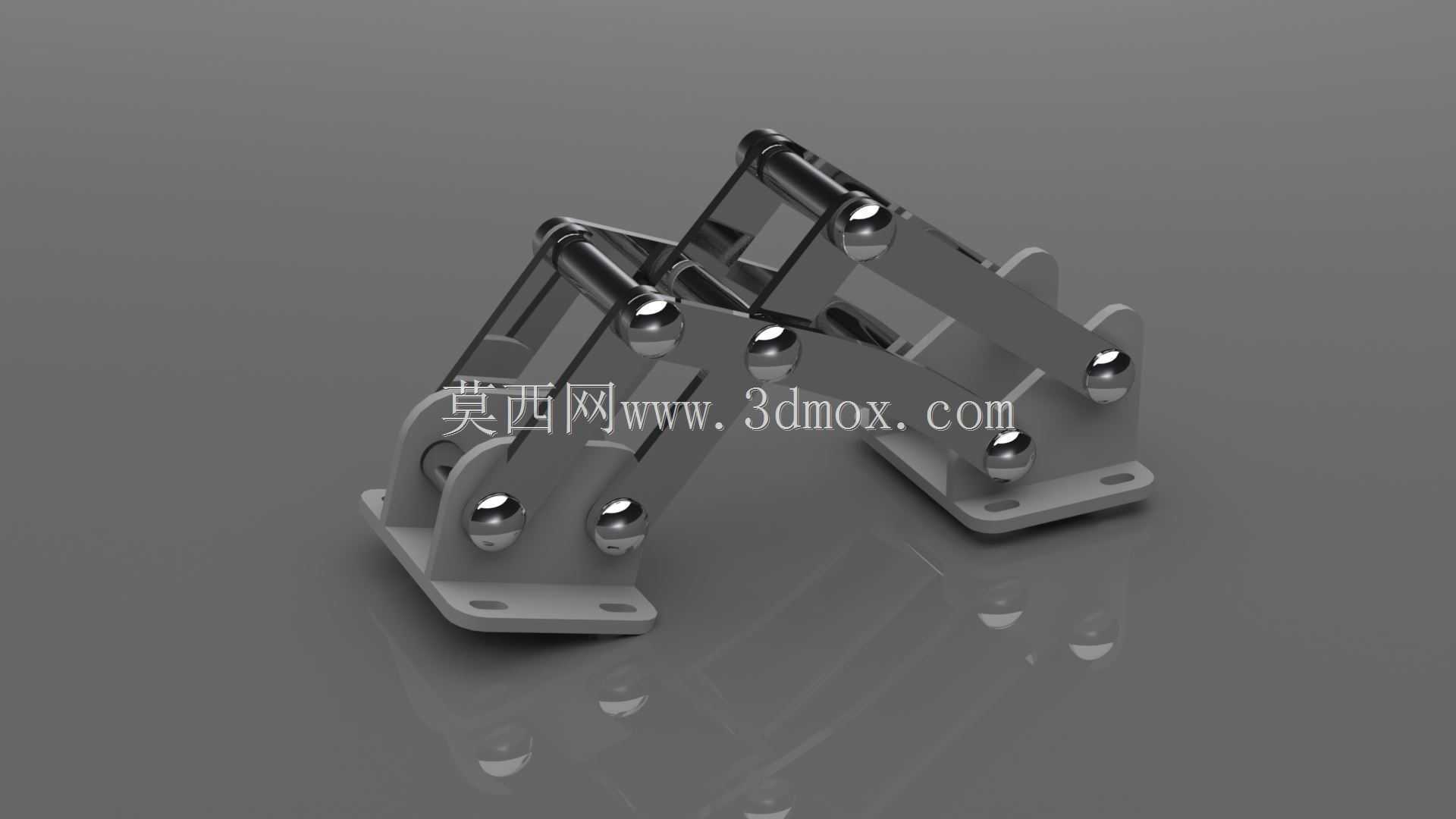

　　从结构设计的细节来看，整个铰接组件采用对称式双组连杆布局，每组连杆由三片冲压成型的页片通过销轴串联，固定端和活动端都采用带安装孔的法兰式底座，安装孔位做了沉头设计，装配后螺栓头不会突出底座平面，避免勾挂杂物或者积留海水。连杆之间的铰接间隙控制在0.1mm到0.15mm之间，既保证转动过程没有卡滞，也不会因为间隙过大在船舶颠簸时产生晃荡异响，所有的棱边都做了R2以上的圆角钝化处理，没有尖锐的切削毛边，避免安装和使用过程中划伤作业人员，也能减少应力集中，提升构件在船舶振动工况下的疲劳寿命。

　　安装边界方面，固定端底座的安装孔距适配船用常规的舾装件安装间距，不需要在船体结构上额外重新打孔定位，活动端的底座可以根据被连接盖板的厚度做小幅的安装位置调整，折叠收合后的整体厚度不超过固定底座厚度的两倍，不会占用过多的侧向安装空间，转动过程中连杆的运动轨迹做了干涉校验，在0到180度的开启全程，连杆和固定基体、活动盖板之间都不会产生剐蹭，即使盖板边缘有密封胶条的安装余量，也不会和铰接结构产生运动干涉。

　　在实际选型适配的时候，需要注意这款铰接件的单组承重范围，适合连接重量在15kg以内的舱盖、门板类构件，如果是更重的结构可以成对对称安装，安装时需要保证左右两组铰接件的同轴度误差控制在0.2mm以内，避免转动过程中出现别劲卡滞的问题，销轴位置可以定期加注少量硅基润滑脂，进一步提升在高湿高盐环境下的转动顺畅度，延长整体的使用寿命。不同于民用建筑用的普通合页，这款结构的所有受力销轴都做了防脱设计，即使在船舶长期振动的工况下，销轴也不会从铰接孔中脱出，避免舱门或者盖板意外脱落造成安全隐患，底座的安装面做了平面度精整处理，和船体结构安装面贴合后不会出现缝隙，减少海水积存造成的接触面腐蚀问题。
