手动式金属型材剪切作业工装结构

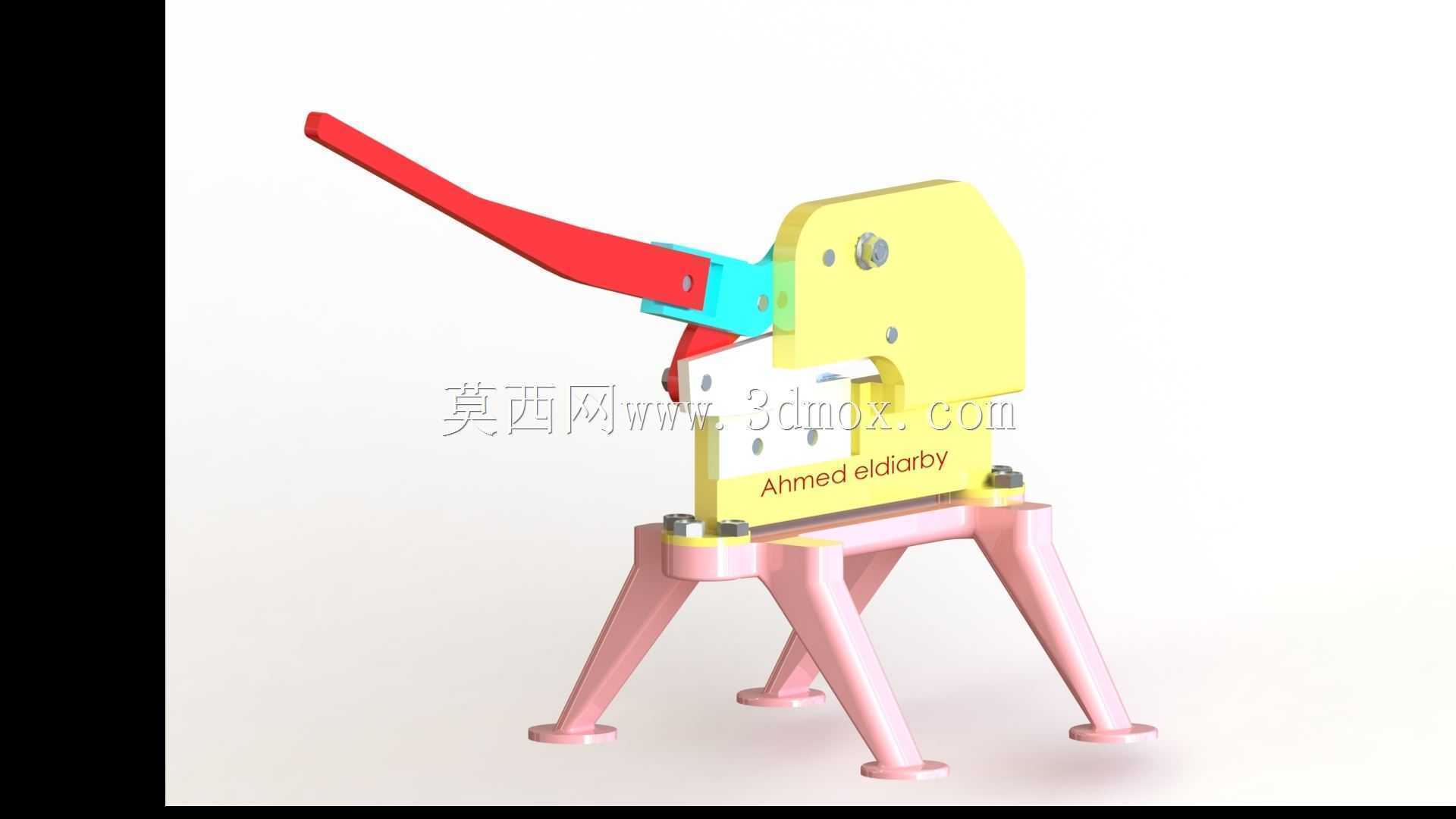

　　这款手动剪切工装主要面向小型加工工位、维修班组、五金作坊等场景的金属料件截断作业，适配薄钢板、细圆钢、扁铁、小型角铝等常见型材的现场加工需求，无需外接动力源，依靠杠杆增力结构完成剪切动作，适合无电源接入的野外抢修、零散料件加工、教学实训等场景使用，相比大型剪切设备占地更小、部署灵活，单人即可完成操作，能有效降低小批量金属截断作业的设备投入成本。

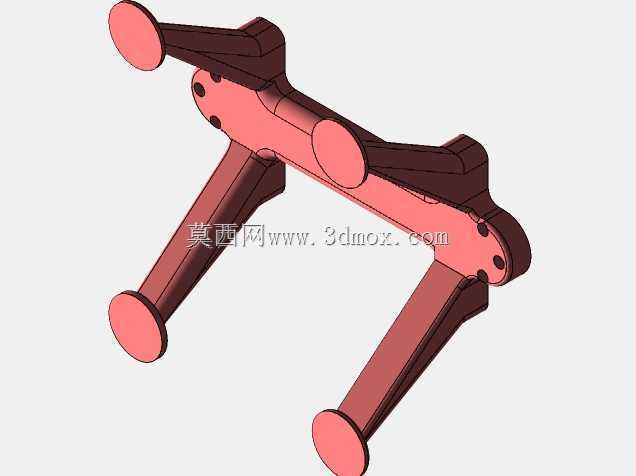

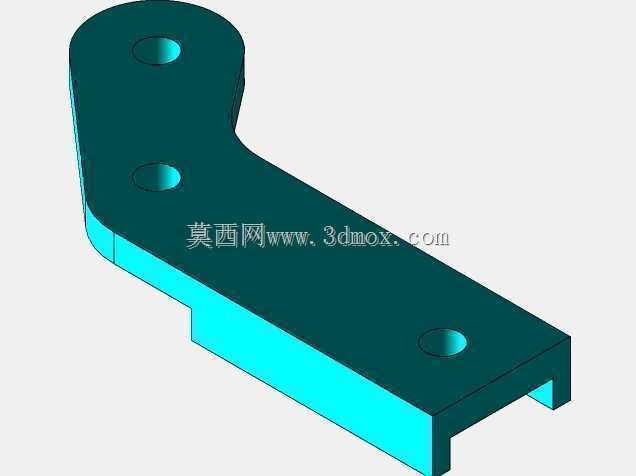

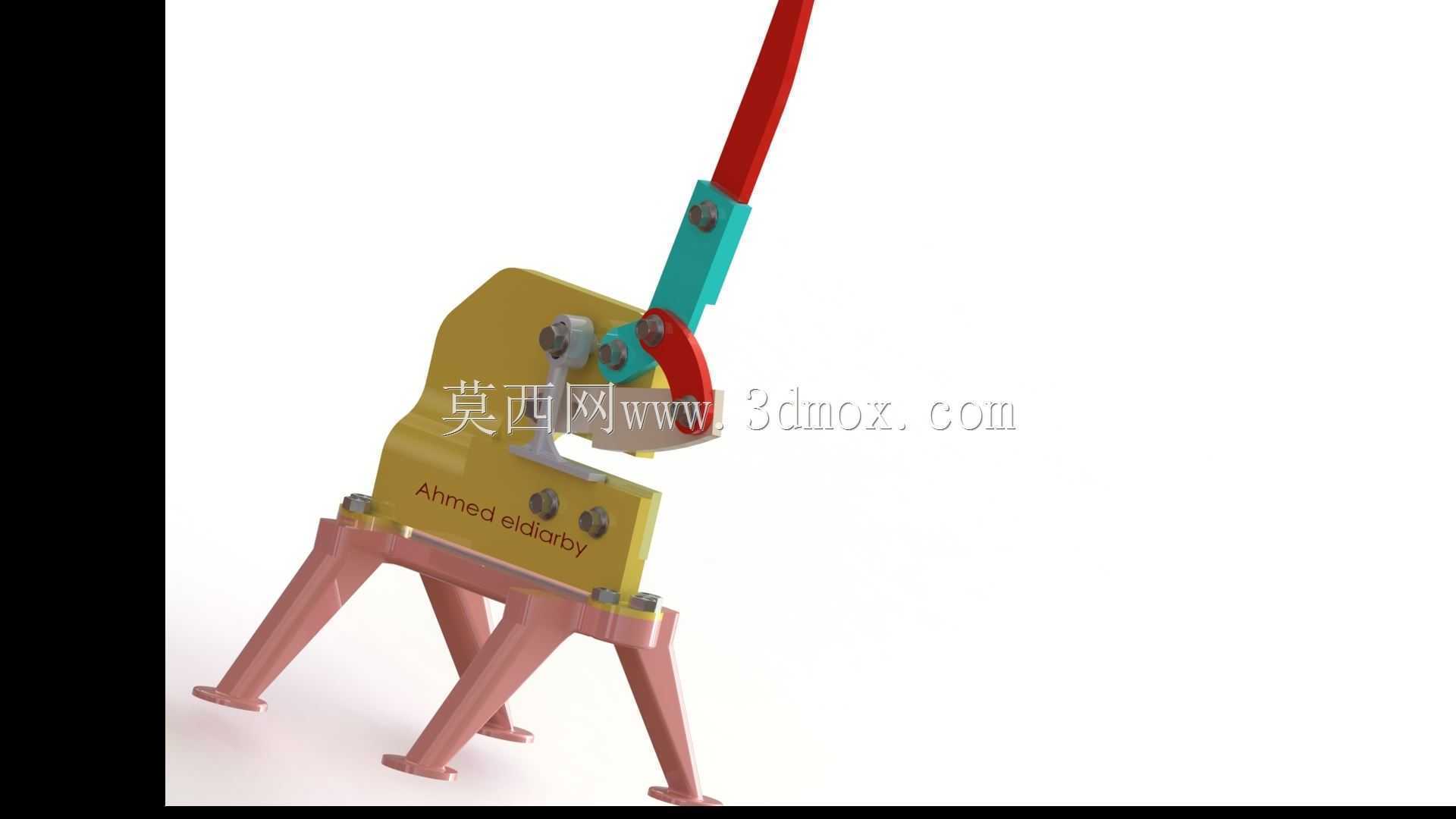

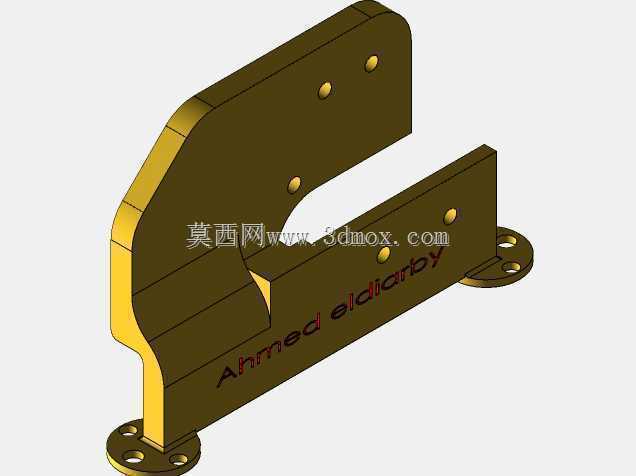

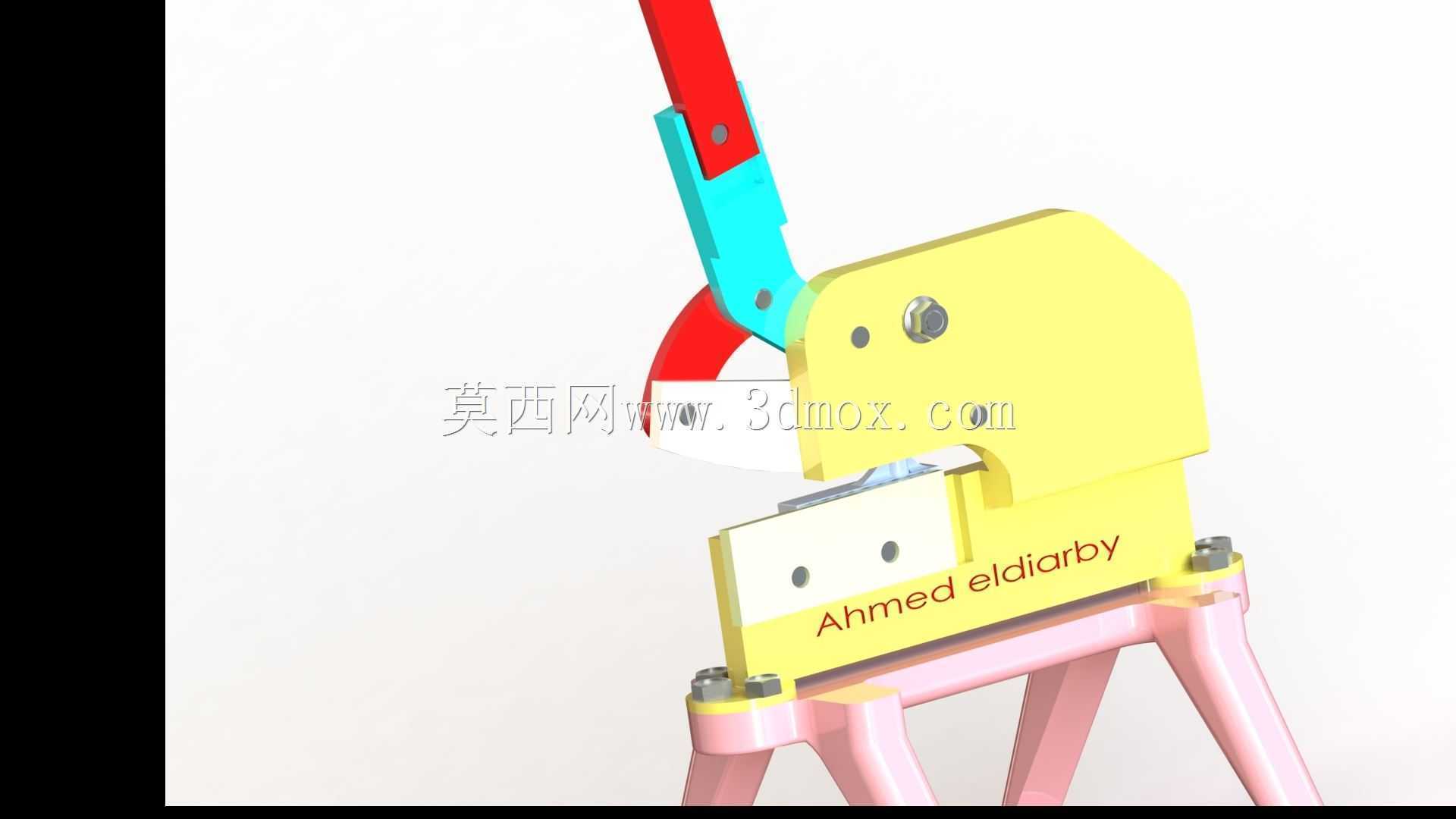

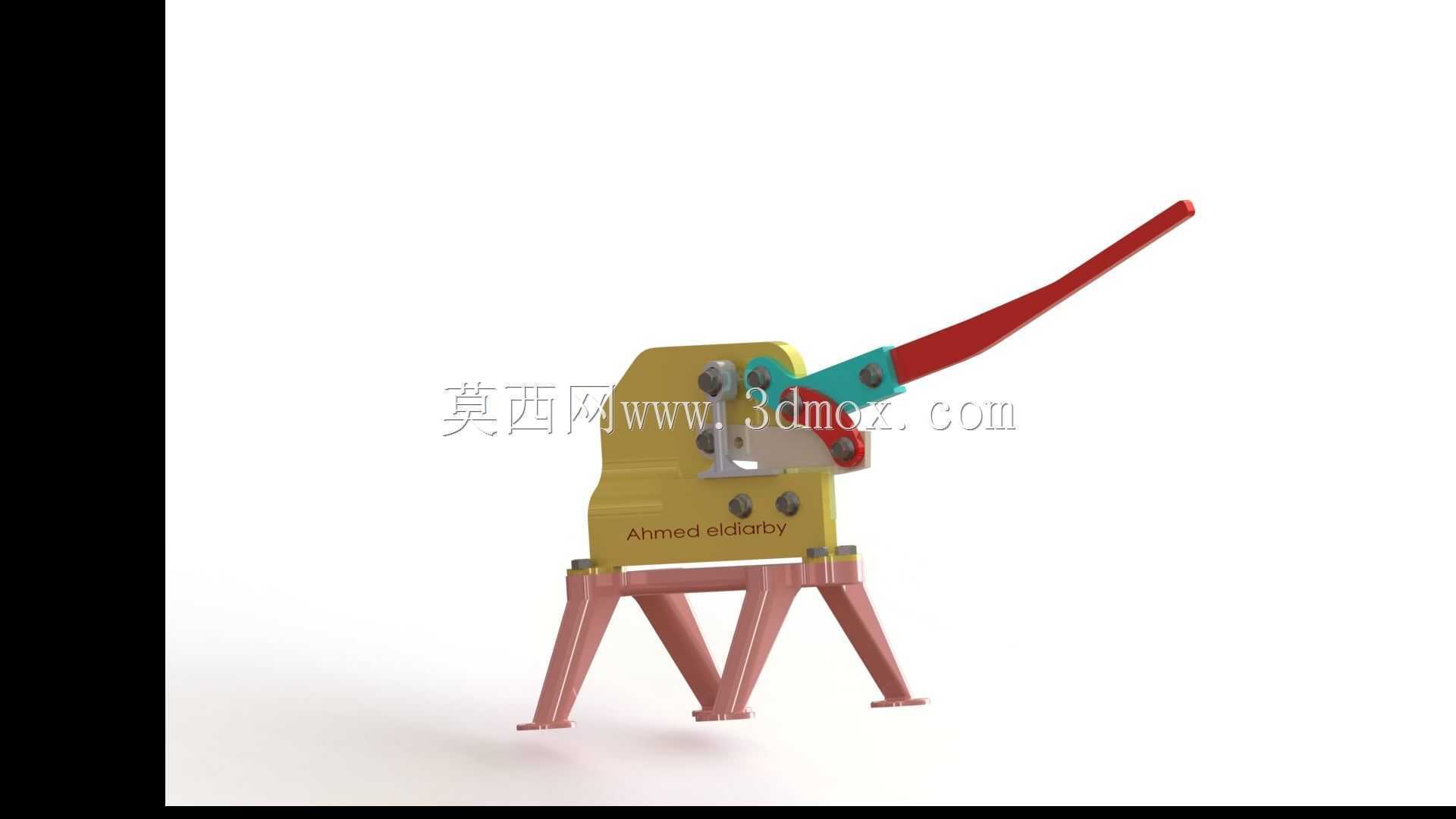

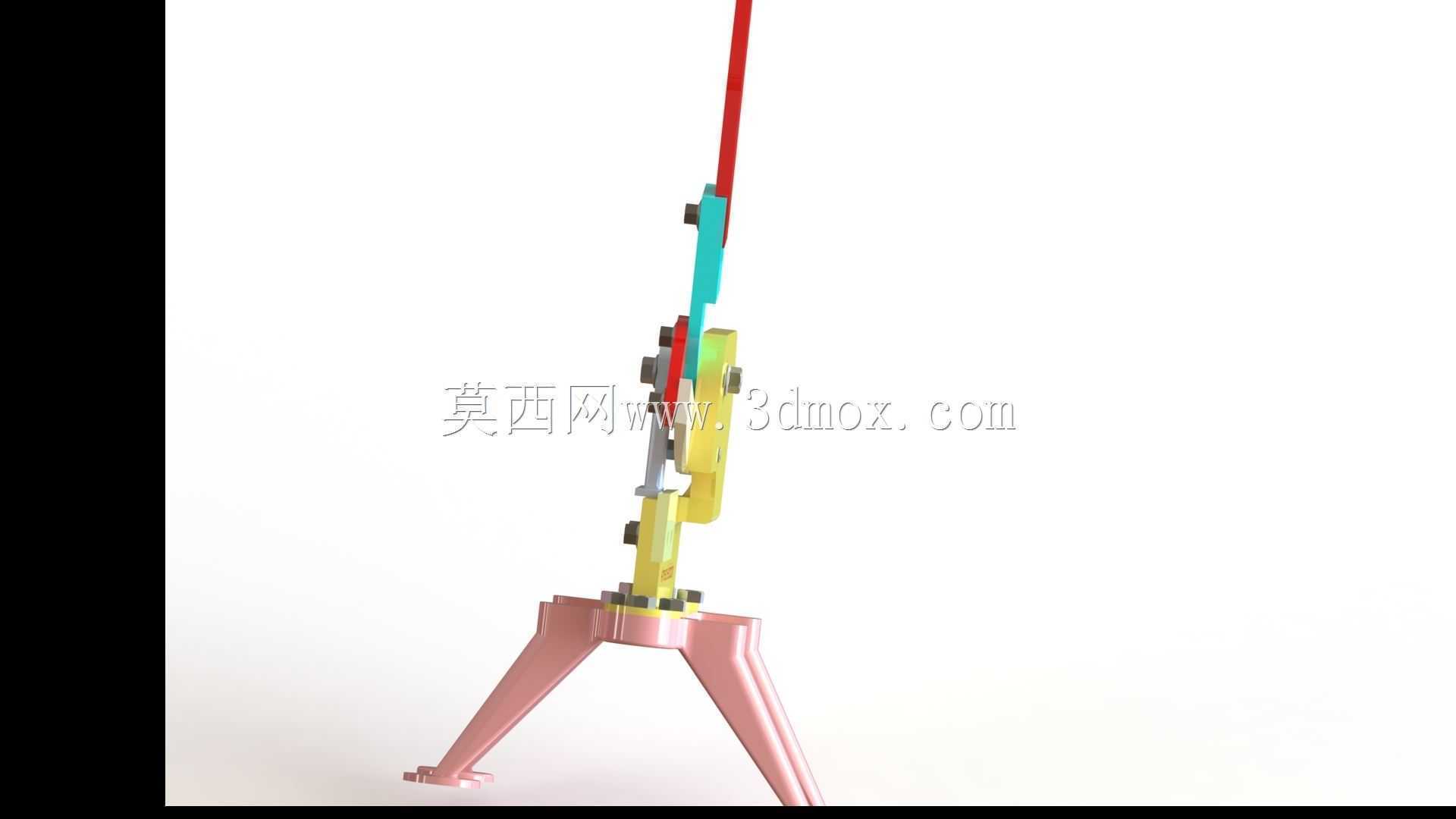

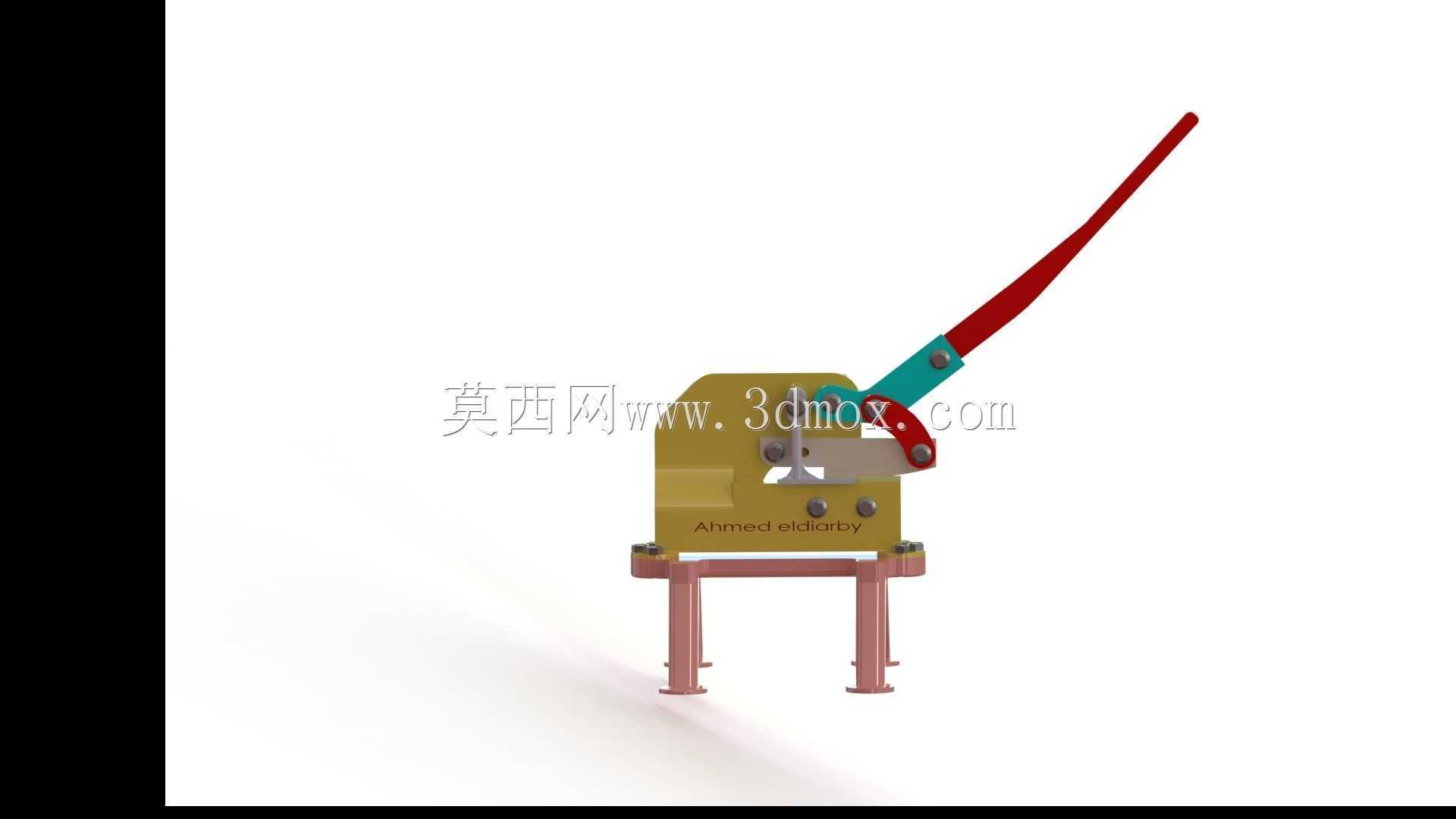

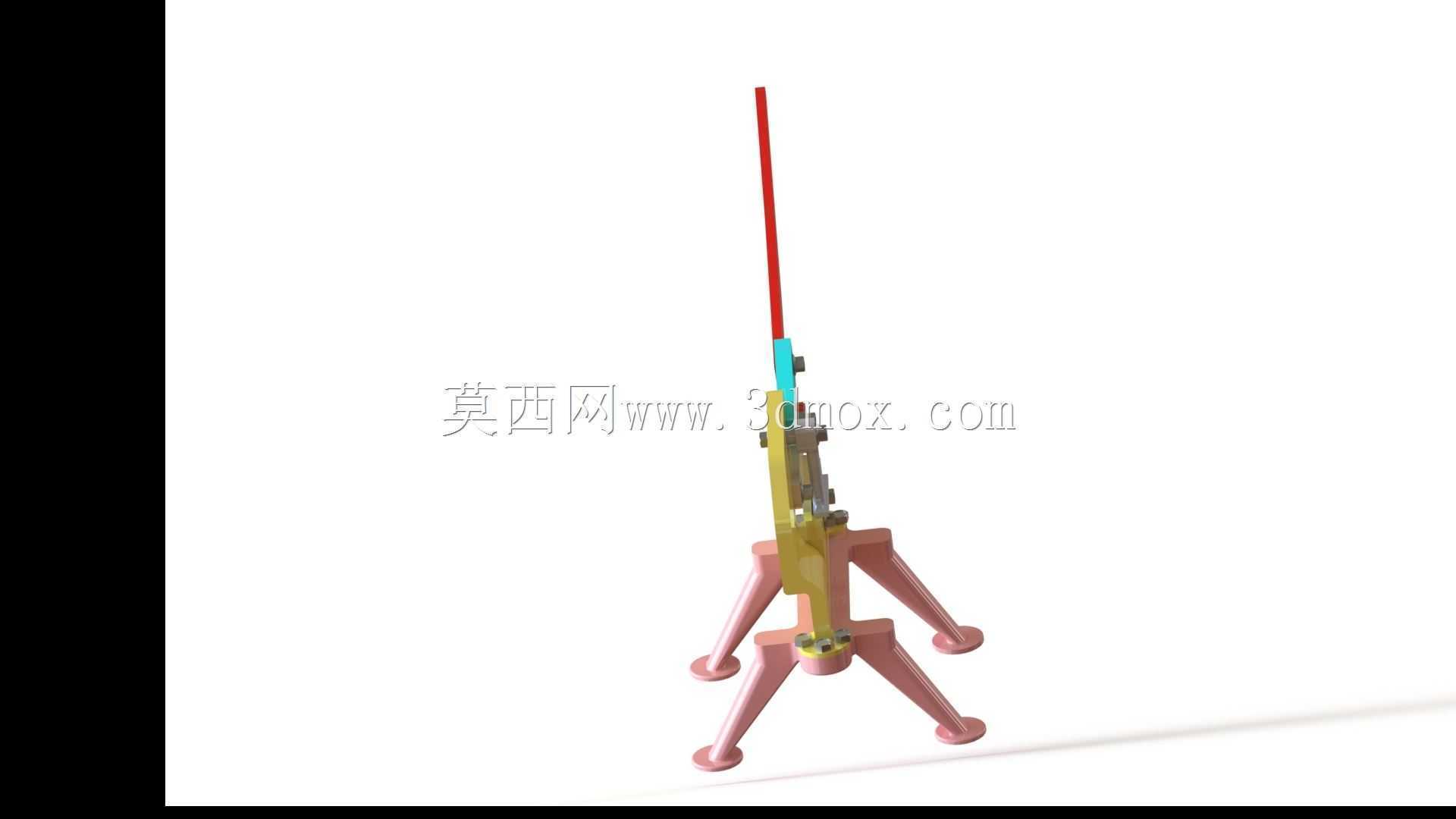

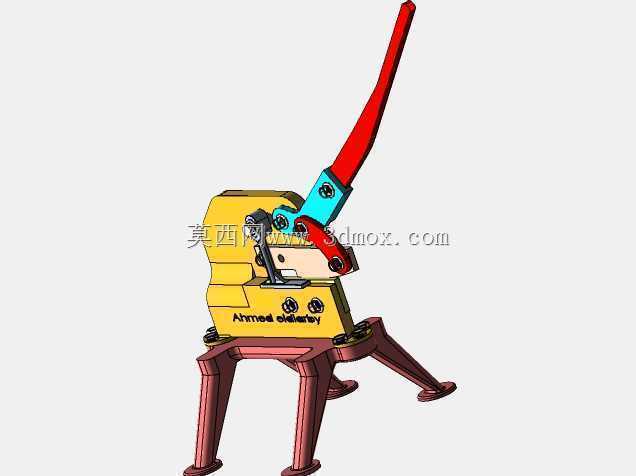

　　从功能实现逻辑来看，设备核心采用二级杠杆增力结构，长操作手柄作为第一级力臂，通过铰接支点将操作力放大后传递到动刀座，动刀与定刀采用斜口剪刃设计，剪切过程中剪刃逐步切入金属料件，避免平口剪同时接触料件带来的大阻力问题，降低操作人员的施力强度。定刀座集成在设备主体基座上，基座下方设置四根带安装孔的支撑支脚，可直接通过螺栓固定在木质工作台、型钢支架或者水泥台面上，安装时需保证基座台面水平，支脚与安装面贴合无悬空，避免剪切作业时设备晃动影响剪切精度，支脚的安装孔位间距预留了常规工作台的T型槽间距，适配多数现有加工工位的安装条件，无需额外定制安装底座。

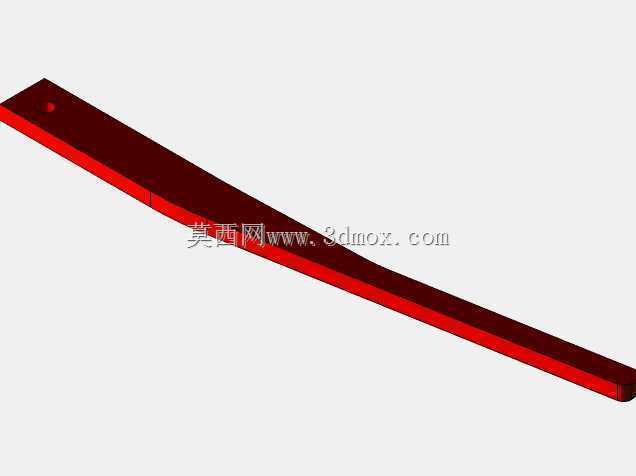

　　设计过程中优先考虑了作业的安全性与操作便捷性，操作手柄末端套有防滑绝缘套，避免冬季低温操作时打滑，手柄长度经过力臂核算，在剪切厚度2mm以内的普通低碳钢板时，操作人员施加正常握力即可完成截断，无需借助加力套管，防止过度施力导致设备结构变形。剪刃位置设置有半包围式的挡料边，剪切过程中断开的料头会被挡边限制在基座范围内，不会飞溅伤人，基座上预留了不同规格的料件定位槽，可对应圆钢、扁料、方钢的定位需求，剪切时只需将料件推入对应定位槽抵到定位挡块，即可保证剪切端面的垂直度，减少后续打磨修整的工作量。

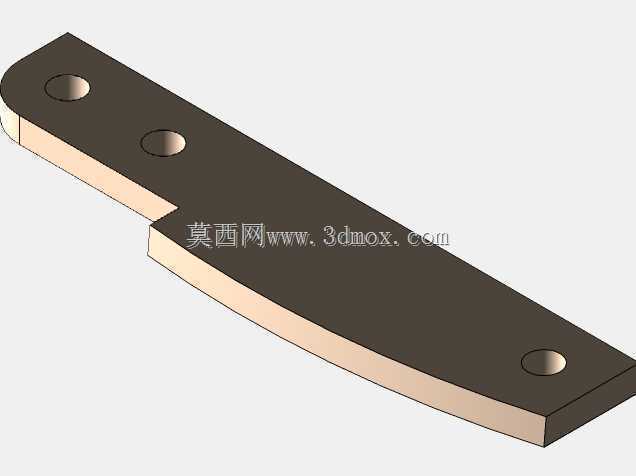

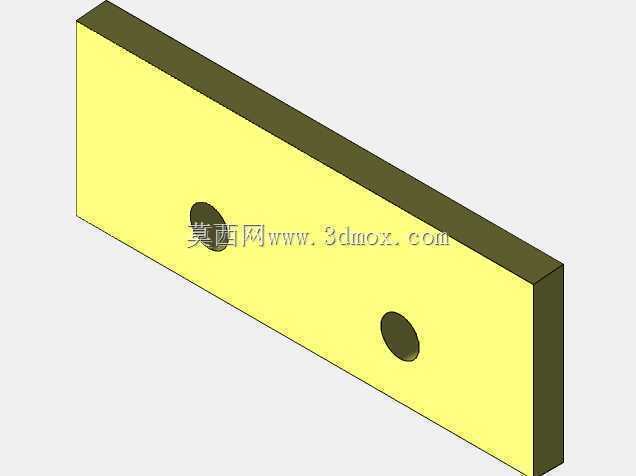

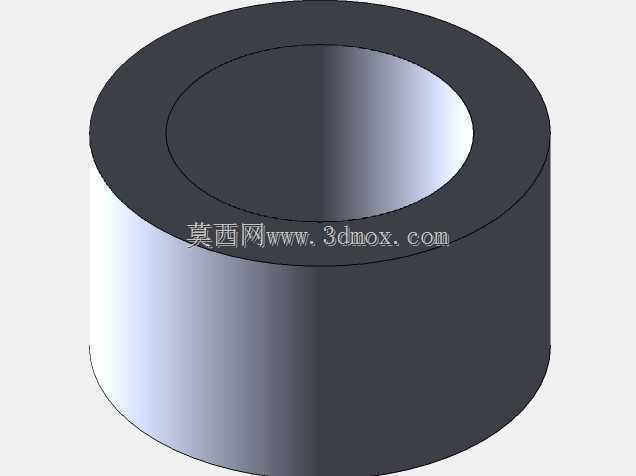

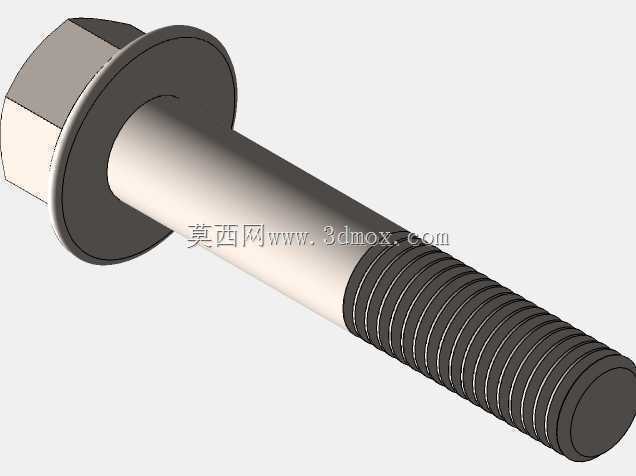

　　结构细节上，动刀与定刀均采用可拆卸式的安装结构，剪刃磨损后可松开紧固螺栓单独更换刀片，无需整体更换刀座，降低后期维护成本；铰接转动位置均配置了自润滑铜套，长期使用无需频繁加注润滑油，也能避免转动位置出现卡滞、旷量问题。设备整体外形紧凑，主体基座的长宽尺寸控制在小型工作台可容纳的范围内，操作手柄抬起后的最大高度适配普通身高操作人员的站立操作高度，作业时无需弯腰或者抬臂，长时间操作的疲劳度更低。

　　实际使用中，这款剪切工装可替代传统的手工锯切、砂轮切割作业，剪切面无毛刺、无烧蚀变色，截断效率是手工锯切的5倍以上，且不会产生砂轮切割的粉尘、噪音问题，适合对作业环境有要求的室内加工场景使用。针对不同材质的剪切需求，剪刃可更换为高速钢、合金工具钢等不同材质的刀片，适配低碳钢、铝合金、铜排等不同材质料件的加工，刀座的开合行程预留了足够余量，可满足常规小规格型材的剪切尺寸需求，无需额外调整刀座间隙，日常使用时只需定期检查铰接位置的紧固情况、刀片的磨损量即可，维护难度极低，适合一线操作工人快速上手使用，无需专门的操作培训。
