小型立式果蔬切割加工设备结构设计

　　这款立式果蔬切割设备的结构设计，核心围绕中小批量食材加工场景的实际使用需求展开，适配餐饮门店、中央厨房预处理区、生鲜配送加工点等场地的作业要求，可完成常见根茎类、叶菜类果蔬的定尺切割、分块处理，替代传统人工持刀切配的作业模式，降低重复切配动作带来的劳动强度，同时统一切割成品的规格尺寸，减少食材切配过程中的边角损耗。

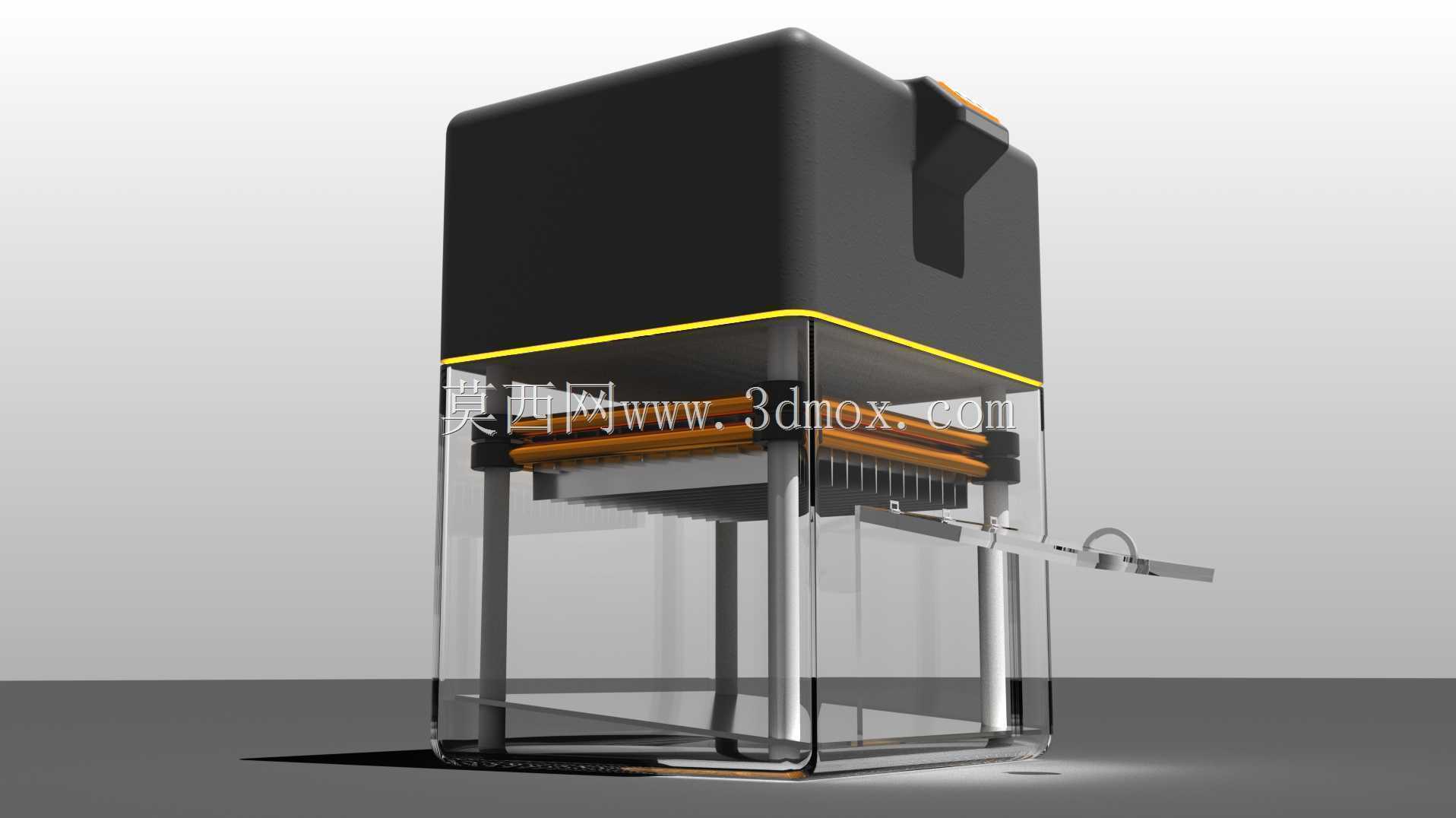

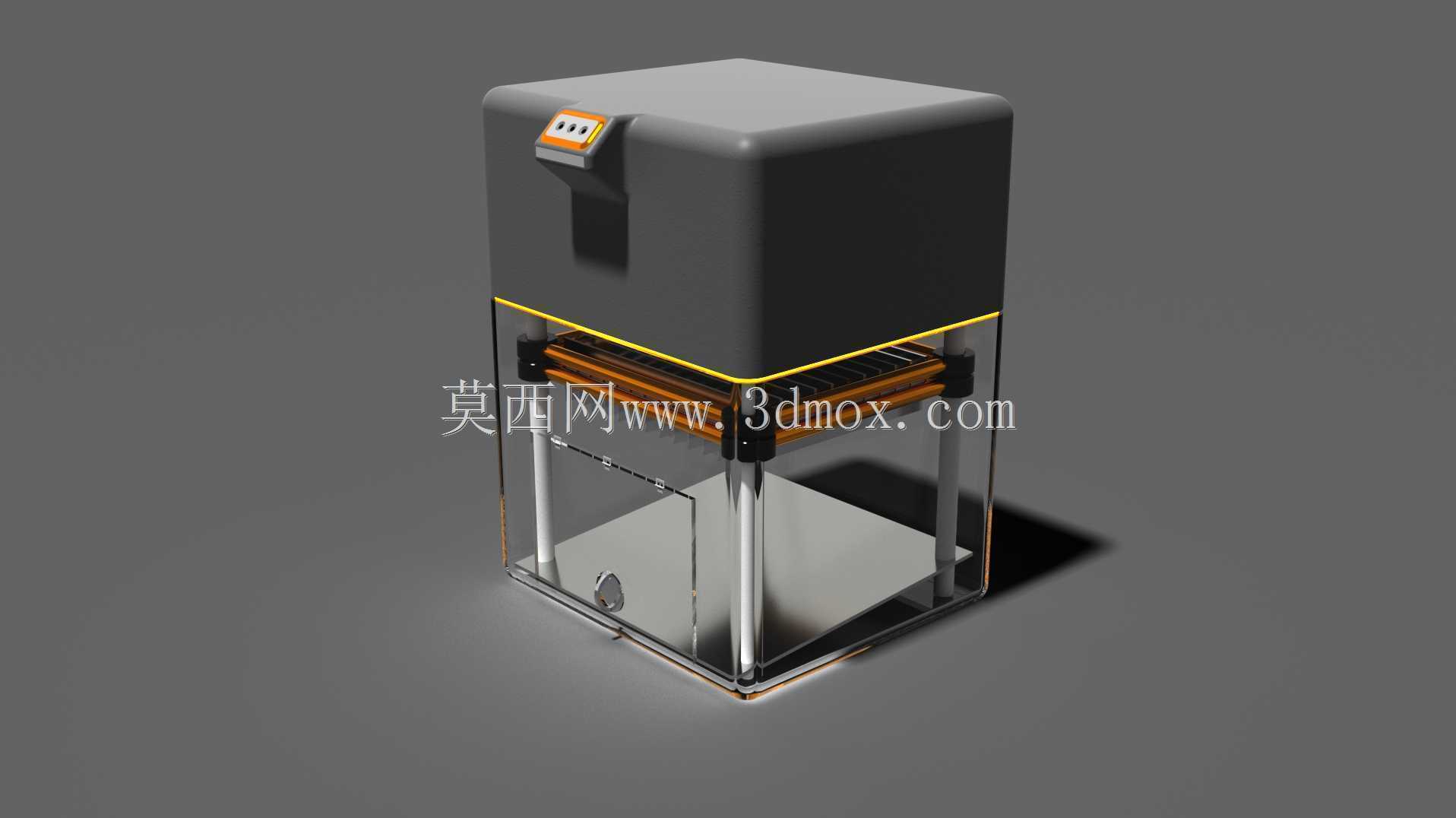

　　从整机结构布局来看，设备采用上下分层的立式排布设计，上部为封闭的动力与传动腔体，将驱动组件、传动杆件、控制模块全部整合在密封壳体内，避免加工过程中汁水、食材碎屑溅入传动区域造成部件卡滞或锈蚀，也能降低传动部件运转产生的噪音向外传递。下部为开放式的切割作业腔，四周采用透明防护板做围挡，既可以全程观察食材切割的作业状态，及时处理卡料等异常情况，也能防止切割过程中食材碎块向外飞溅，保持作业区域整洁，透明围挡采用快拆式固定结构，日常清洁维护时无需专用工具即可快速拆卸，完成腔体内残留残渣的冲洗清理。

　　切割执行机构设置在作业腔中部，采用导向柱做垂直运动导向，保证切刀下压过程的运动精度，避免切刀偏摆造成的切割面不平整、连刀等问题，导向柱表面做硬化耐磨处理，长期往复运动也不会出现明显的磨损间隙，延长设备的维护周期。切刀组件采用模块化快换设计，可根据不同的切割需求更换平切刀、切丁刀组、切丝刀组，切换刀组时仅需松开两侧的快锁手柄即可完成拆装，无需调整复杂的传动间隙，适配不同食材的加工要求，比如处理土豆、萝卜等硬质根茎类食材时，可选用切丁刀组完成方块状成品加工，处理青菜、芹菜等叶菜类食材时，可更换平切刀完成段状切割，刀组的下压行程做了限位设计，可根据食材的摆放厚度调整下压距离，避免切刀过度下行碰撞下部的承料托盘造成刀刃崩损。

　　设备的操作控制模块设置在上部腔体的前侧斜面上，操作按键的高度适配站立作业的人体工学高度，操作人员无需弯腰或抬手即可完成启动、停止、行程调整的操作，控制区域做了防水密封处理，表面覆盖防水膜，清洁时可直接用湿抹布擦拭表面的污渍，不会造成电路短路问题。下部承料平台采用平整的食品级不锈钢板面，边缘做了挡边设计，切割完成的食材会直接落在承料平台上，挡边可防止食材碎块从平台侧边滑落，平台表面做了拉丝处理，不易残留食材汁水，也不会出现生锈掉屑的问题，符合食品接触材料的安全要求。

　　从安装边界尺寸来看，整机的占地面积不足0.2平方米，整体高度适配常规商用厨房的操作台摆放要求，无需额外做地基固定，放置在平整的硬质地面上即可稳定作业，设备底部设置了可调式支撑脚，可根据放置地面的平整度调整支撑高度，保证设备运转时的水平状态，减少振动带来的位移和噪音。设备的动力传输采用曲柄连杆结构将电机的旋转运动转化为切刀的垂直往复运动，相比气缸驱动的结构，无需外接气源，仅需接入常规民用供电即可运转，适配没有集中供气条件的小型加工场地，传动结构的运动部件全部设置在密封腔体内，日常仅需定期对导向柱加注食品级润滑脂即可完成维护，维护操作简单，无需专业的设备维修人员即可完成日常保养。

　　在安全防护设计上，设备的透明围挡设置了安全联锁结构，当围挡未安装到位或者被意外打开时，设备的控制电路会自动切断动力输出，切刀会立即停止运动，避免操作人员误触运动的切刀造成机械伤害，切刀的下压区域设置了光电感应防护，当操作人员的手部进入切割危险区域时，设备会立即触发停机保护，进一步提升作业过程的安全性。设备的进料区域设置了导向挡板，投放食材时可顺着挡板将食材推送至切割区域，无需将手部深入切割腔内部即可完成食材摆放，从操作流程上降低安全风险。

　　这款设备的结构设计没有冗余的复杂结构，所有部件的选型都围绕耐用、易清洁、易维护的核心需求，外壳采用一体成型的钣金结构，边角做了圆弧过渡处理，没有容易积留污渍的直角缝隙，日常清洁时无卫生死角，适配食品加工场景的卫生管理要求，整机的重量控制在合理范围内，短距离移位时仅需两人配合即可抬动，无需额外的吊装搬运设备，适合场地经常调整的小型餐饮经营场所使用。
