花园推土机前部转向举升操作结构

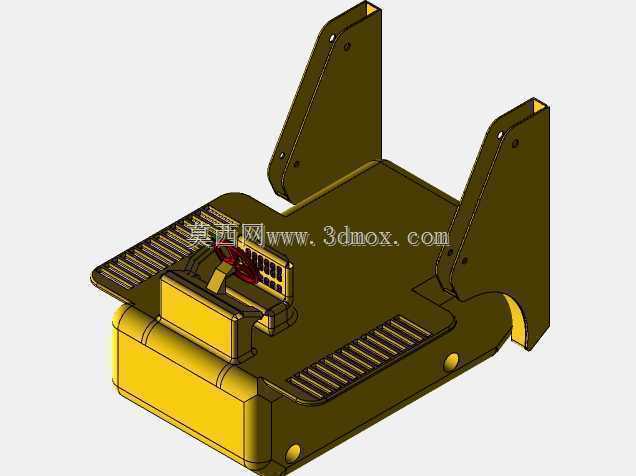

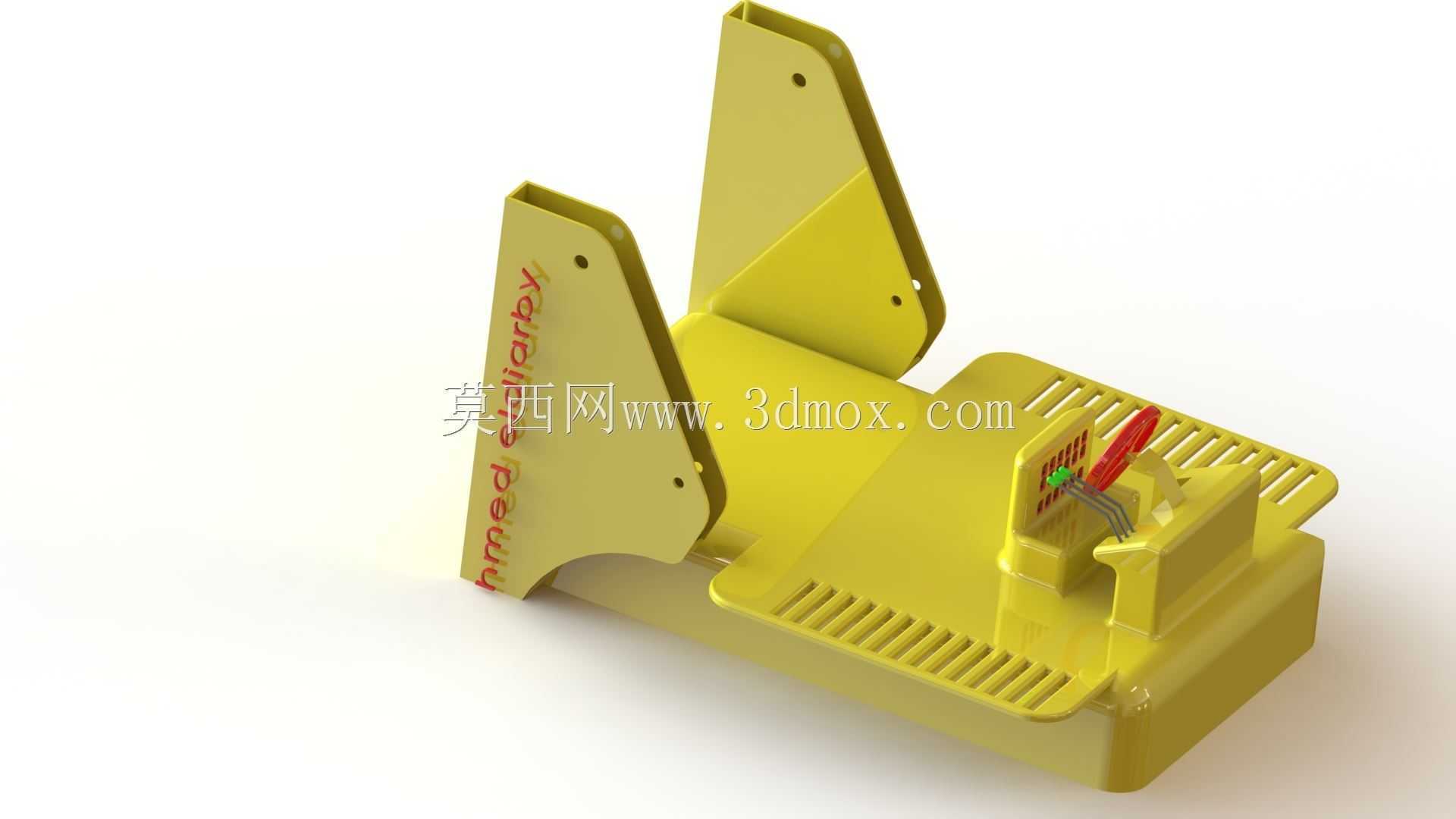

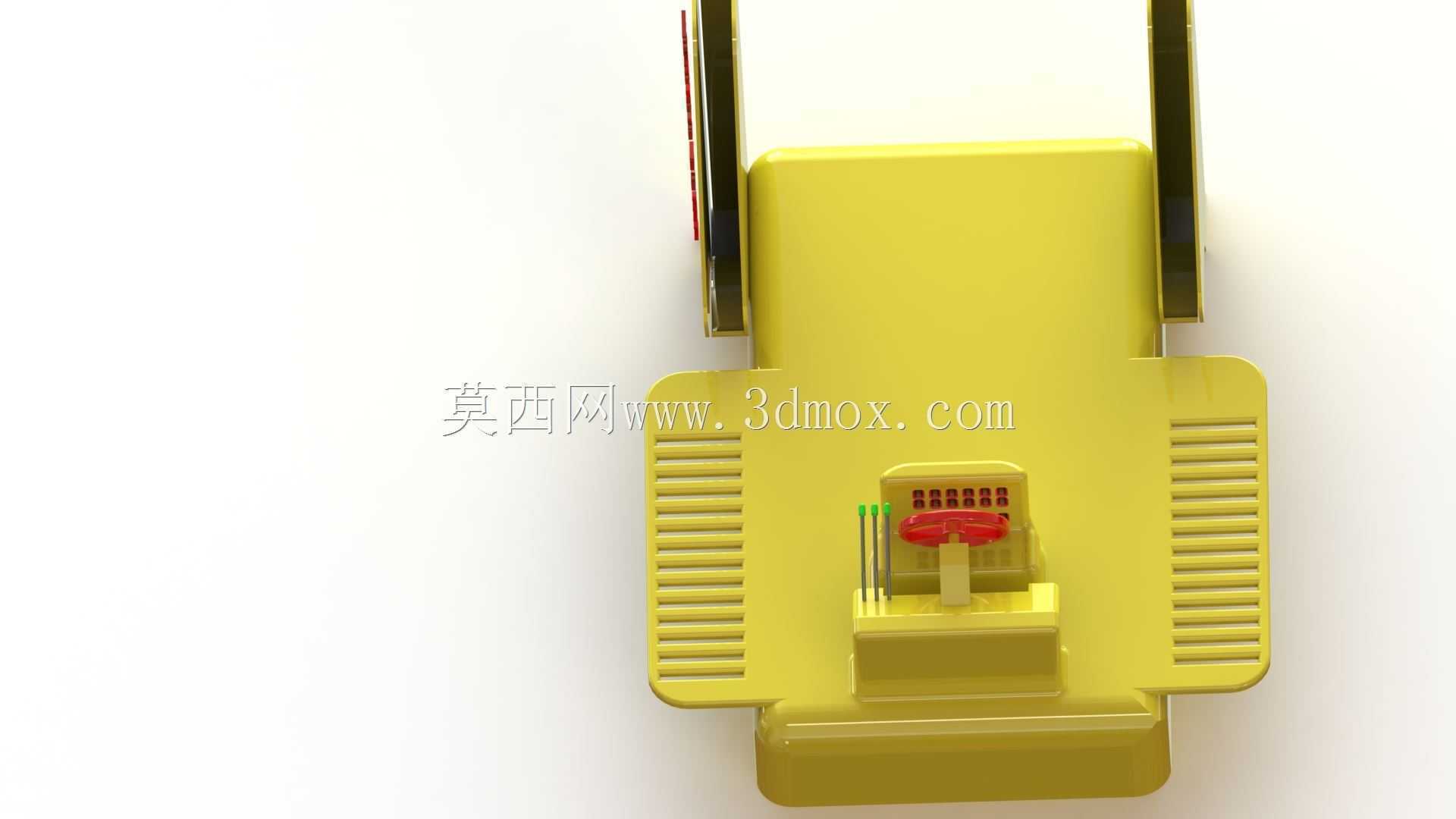

　　该结构对应小型园林作业推土机的前部操作端核心布局，主要面向私家庭院、市政绿化、苗圃基地等狭小作业场景的土方整理、物料推平作业需求，这类作业场景普遍存在作业回转空间有限、地面平整度差、作业载荷波动小但操作频次高的特点，因此结构设计上优先兼顾操作便捷性与结构紧凑性，避免冗余结构带来的整机尺寸超标问题。从功能实现逻辑来看，该部分集成了转向控制与工作装置举升操作两大核心功能，转向轮采用大直径手轮结构，适配操作人员站立或坐姿操作时的施力角度，手轮下方的转向柱直接连接前部转向桥的拉杆机构，传动路径短，转向虚位控制在小范围区间，能够满足狭小空间内频繁微调行进方向的作业需求，转向柱旁布置的多根操纵杆对应推土铲的举升、倾角调整动作，

　　杆体排布间距符合人体工程学要求，操作时不会出现手腕干涉的情况，杆端的限位结构能够避免误触带来的作业动作失控。设计阶段首先围绕整机的前部安装边界做了尺寸约束，操作平台的整体宽度控制在适配窄轮距底盘的范围内，平台表面的格栅式凸起结构一方面用于增加操作人员站立时的摩擦力，避免作业颠簸时滑倒，另一方面格栅下方预留了走线与管路布置空间，转向与操纵机构的液压油管、控制线路均可从格栅下方的空腔内排布，不会外露在操作区域造成磕碰风险。平台上的立式支撑结构除了固定转向柱与操纵杆组之外，还预留了仪表安装位与扶手安装孔位，后续拓展加装状态显示部件、安全扶手时无需额外在平台上打孔破坏结构强度。操作平台的侧边做了圆弧过渡处理，

　　避免操作人员上下机时被尖锐棱角磕碰，平台与底盘车架的连接位采用多点螺栓固定的方式，固定点分布在平台的四个边角与中部加强筋位置，能够承受作业过程中频繁转向、操作操纵杆带来的交变载荷，避免长期使用后平台出现松动移位的问题。转向机构的设计上没有采用重型推土机的液压助力转向结构，而是采用机械拉杆传动的形式，一方面是因为小型园林推土机的整机重量轻，转向阻力小，机械结构完全能够满足转向施力需求，另一方面机械结构的维护成本更低，园林作业场景下的运维人员无需掌握复杂的液压系统维修技能即可完成日常保养。举升操纵杆的行程做了分段设计，小行程对应推土铲的微动调整，大行程对应快速举升动作，能够适配平整场地时的微量铲刀高度调整，

　　以及跨区域转移时的铲刀快速抬升需求。整个操作结构的外露部件均做了圆角处理，没有突出的尖锐结构，平台表面的黄色涂装一方面符合工程机械的安全标识规范，另一方面在园林绿植环境下具备较高的辨识度，作业时能够提醒周边人员注意避让。结构的安装边界充分考虑了与前部推土铲机构、后部动力舱的衔接，平台前部的缺口位置刚好对应推土铲举升油缸的上部连接位，不会出现油缸动作时与平台结构干涉的情况，平台后部的连接法兰与底盘车架的安装孔位完全匹配，装配时无需额外做孔位调整即可完成定位安装。
