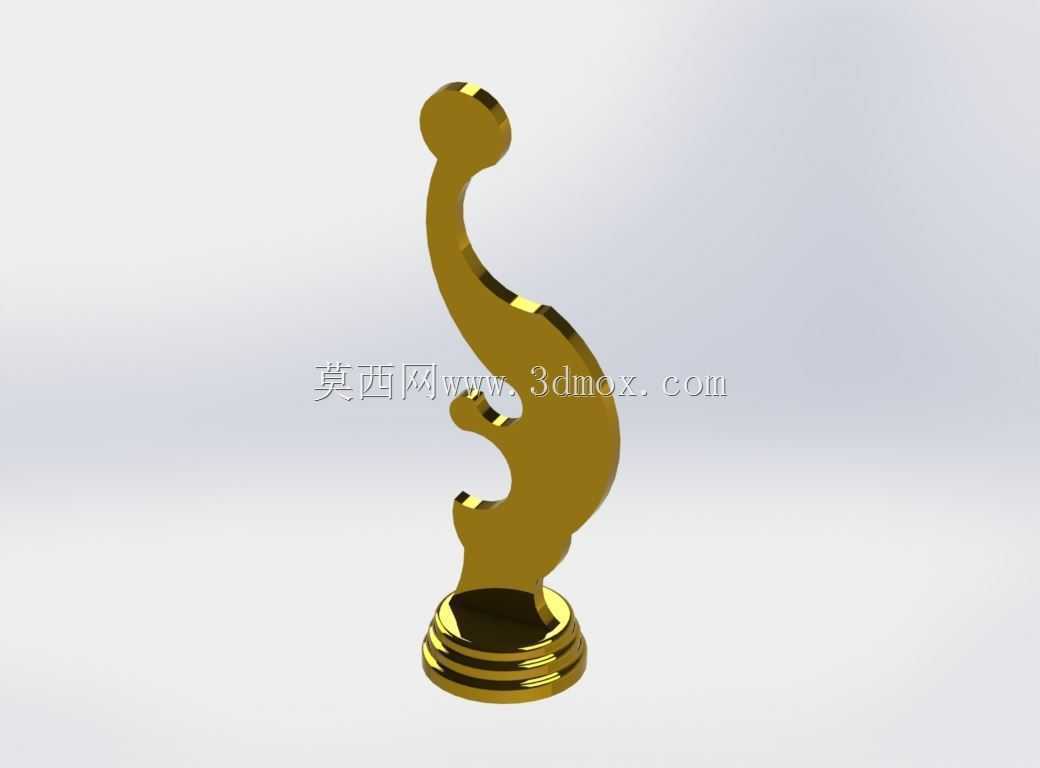

艺术造型装饰奖杯摆件三维结构设计

　　该摆件主体采用流畅的S型曲面过渡设计，从底部圆形基座向上延伸，整体轮廓无生硬折角，所有曲面衔接处均做了连续曲率处理，避免加工过程中出现应力集中点，同时保证外观视觉上的顺滑质感。底部基座采用多层阶梯式圆柱结构，每层阶梯的高度与直径比例经过反复调整，既保证放置时的重心稳定，也让整体造型不会出现头重脚轻的视觉偏差，基座底部预留了0.2mm的平面度公差要求，确保放置在平整台面时不会出现晃动。主体造型上部的球形端头与曲面柱身采用相切衔接，衔接处做了微小的圆角过渡，避免电镀或喷涂加工时出现积漆问题，柱身中部的镂空造型并非完全通透，而是保留了1.5mm的壁厚，既减轻整体重量，也保证结构强度不会因镂空出现断裂风险，镂空边缘同样做了R1的圆角处理，

　　避免锐边造成划伤。从实际应用场景来看，这类造型的摆件多用于赛事活动颁奖、企业荣誉陈列、商务纪念礼品等场景，设计时除了外观表现力，也充分考虑了不同加工工艺的适配性：如果采用金属铸造工艺，整体拔模斜度控制在1.5°-2°之间，所有内凹结构都预留了足够的出模空间，无需额外做抽芯结构就能完成开模；如果采用3D打印工艺，整体最小壁厚控制在1.2mm以上，悬空部位的倾斜角度大于45°，打印时无需添加过多支撑就能保证成型质量，后期支撑去除也不会破坏外观曲面。设计过程中优先确定了整体的重心位置，将重心控制在基座投影面的中心区域，即使受到轻微外力碰撞也不会轻易倾倒，整体高度与基座直径的比例控制在5:1左右，符合常规桌面摆件的尺寸适配范围，

　　不会因为过高导致放置不稳，也不会因为过矮失去视觉展示效果。表面处理方面，模型预留了0.1mm的镀层厚度余量，无论是做镀金、镀铬的金属电镀效果，还是做烤漆、喷塑的彩色表面处理，都不会因为镀层堆积导致曲面变形，影响整体造型的流畅度。柱身的曲面造型经过多次曲率调整，从不同角度观察都能呈现出连续的光影反射效果，不会出现曲面凹陷或者凸起的视觉瑕疵，每个截面的轮廓线都做了光顺处理，避免出现拐点导致加工时出现刀痕。对于需要批量生产的场景，该结构可以拆分为基座和主体柱身两个部分分别加工，再通过插接或者粘接的方式组合，拆分位置设置在基座最上层阶梯的顶面，拼接缝隐藏在阶梯转折处，不会破坏外观的整体性，同时也降低了单个零件的加工难度，

　　减少加工过程中的废品率。在安装边界方面，摆件整体最大外轮廓直径不超过基座直径的1.2倍，放置时占用的桌面空间仅为基座投影面积大小，不需要额外的固定结构，直接放置即可满足使用需求，如果需要做固定安装，基座底部可以预留沉孔，通过螺丝固定在展示台或者展架上，沉孔深度控制在3mm以内，不会穿透基座影响正面外观。
