高精度机械式游标卡尺结构设计

　　在机械加工现场的工序检验环节，这款游标卡尺是一线质检人员随身配备的基础测量器具，从毛坯件的余量核查，到精加工后工件的内外径、深度、台阶尺寸核验，都能看到它的使用场景。不同于数显类量具对使用环境的严苛要求，纯机械结构的游标卡尺在多油屑、强电磁干扰的车间环境下稳定性更强，不会因为电池亏电、电路受潮出现读数漂移的问题，哪怕是在野外设备检修、无供电的临时作业场景下，也能快速完成尺寸核验工作。

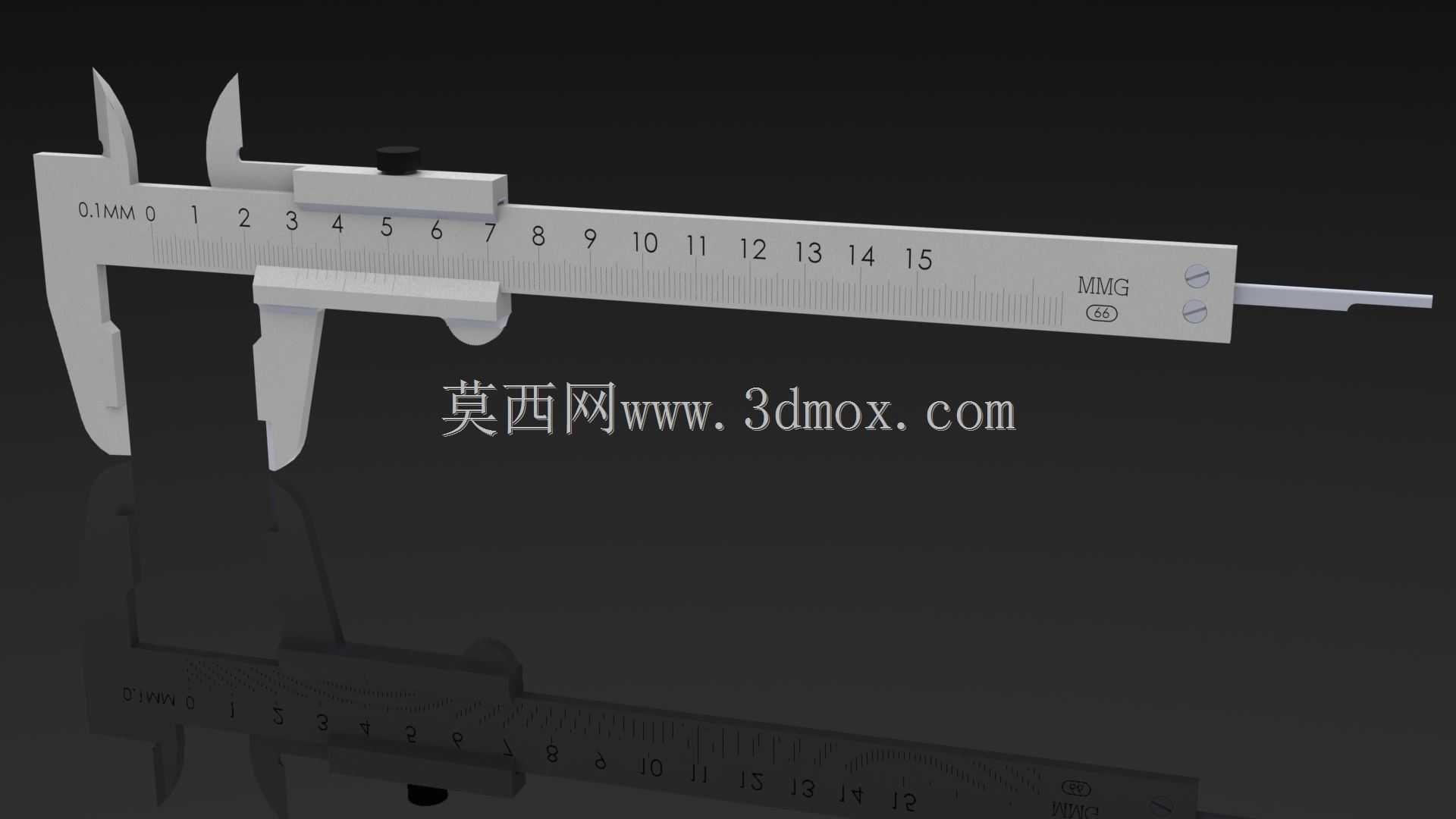

　　从功能设计逻辑来看，这款卡尺整合了多维度测量能力：主尺上方的内测量爪可完成工件内孔直径、卡槽宽度的测量，下方的外测量爪适配工件外径、外形长度、厚度类尺寸检测，尺身尾部延伸的深度测杆，可直接伸入盲孔、台阶槽内部完成深度尺寸测量，无需额外更换测头，单把量具就能覆盖常规加工件80%以上的常规尺寸检测需求，大幅减少了质检环节更换量具的辅助时间。尺框上方设置的锁紧装置，可在测量完成后快速固定尺框相对主尺的位置，避免挪动卡尺过程中尺身滑动导致读数偏差，方便操作人员将卡尺从工件测量位置移至视线平齐位置完成读数，也便于在批量检测同规格工件时快速锁定测量尺寸，提升批量检测的效率。

　　结构设计层面，主尺与尺框的配合间隙经过反复调校，既保证尺框可沿主尺顺畅滑动无卡滞，又不会出现配合间隙过大导致的测量爪偏斜问题。测量爪的刃口角度经过优化，内测量爪的圆弧接触面与外测量爪的平面接触面都做了耐磨处理，长期频繁使用也不会出现测头磨损导致的测量精度超差问题。主尺刻度与游标尺刻度的刻线采用蚀刻工艺填充深色涂层，在车间复杂光照环境下也能清晰辨识刻度线，不会因为长期手摸、接触切削液出现刻度脱落模糊的问题。

　　从安装与使用边界来看，这款卡尺的主尺量程覆盖0-150mm测量范围，可满足绝大多数常规小型机械零件的尺寸检测需求，尺身整体采用轻量化不锈钢材质，单手握持时重心落在尺框位置，长时间手持测量也不会出现明显的手部疲劳。尺身厚度控制在合理范围，可伸入部分狭窄的工件腔体内部完成测量，不会因为尺身过厚无法靠近测量位置。使用过程中需要注意，测量前需将两测量爪完全贴合，核查游标尺零位刻度与主尺零位刻度是否对齐，避免零位误差影响测量结果；测量时需保持测量爪与被测工件表面垂直，避免斜向卡入导致的测量值偏大问题；长期存放时需在尺身表面涂抹薄层防锈油，避免潮湿环境导致尺身锈蚀影响滑动顺畅度。

　　在工装调试、设备装配环节，这款卡尺也能发挥重要作用：装配过程中核对轴孔配合间隙、垫片厚度、零件装配位置尺寸时，不需要复杂的操作流程，松开锁紧螺钉滑动尺框卡入被测位置，锁紧后即可直接读数，相比其他精密测量器具，它的学习成本极低，新入职的操作人员经过简单的读数培训即可上手使用，不会因为操作复杂影响装配进度。在五金维修、学生金工实习场景中，这款机械式游标卡尺也是帮助使用者建立尺寸精度概念的基础工具，通过刻度读数的过程，可让使用者直观理解机械加工中的公差配合逻辑，建立对毫米、丝级精度的具象认知。
