梯形螺纹传动丝杠精密机械构件

　　做传动结构设计快十二年，经手的丝杠类零件没有一百也有八十，这次建模的梯形螺纹丝杠，是给小型直线进给单元做配套的核心传动件，最早接触这类结构是在台式车床的进给箱改造项目里，当时要把原有的光杆进给换成丝杠传动来提升走刀精度，前前后后改了三版安装位才把同轴度控制在0.02mm以内。这类梯形螺纹丝杠和滚珠丝杠的应用场景差异很明确，不需要高速往复、对自锁性有要求的中低速传动场合用它性价比最高，比如小型工装的压紧调节、包装设备的料仓进给、木工机械的靠模移动，甚至很多手动调节的检测平台升降结构，都会优先选梯形螺纹结构，毕竟它结构简单、维护方便，低速下传动平稳，还能靠螺纹副的摩擦力实现位置自锁，不用额外加锁紧机构。

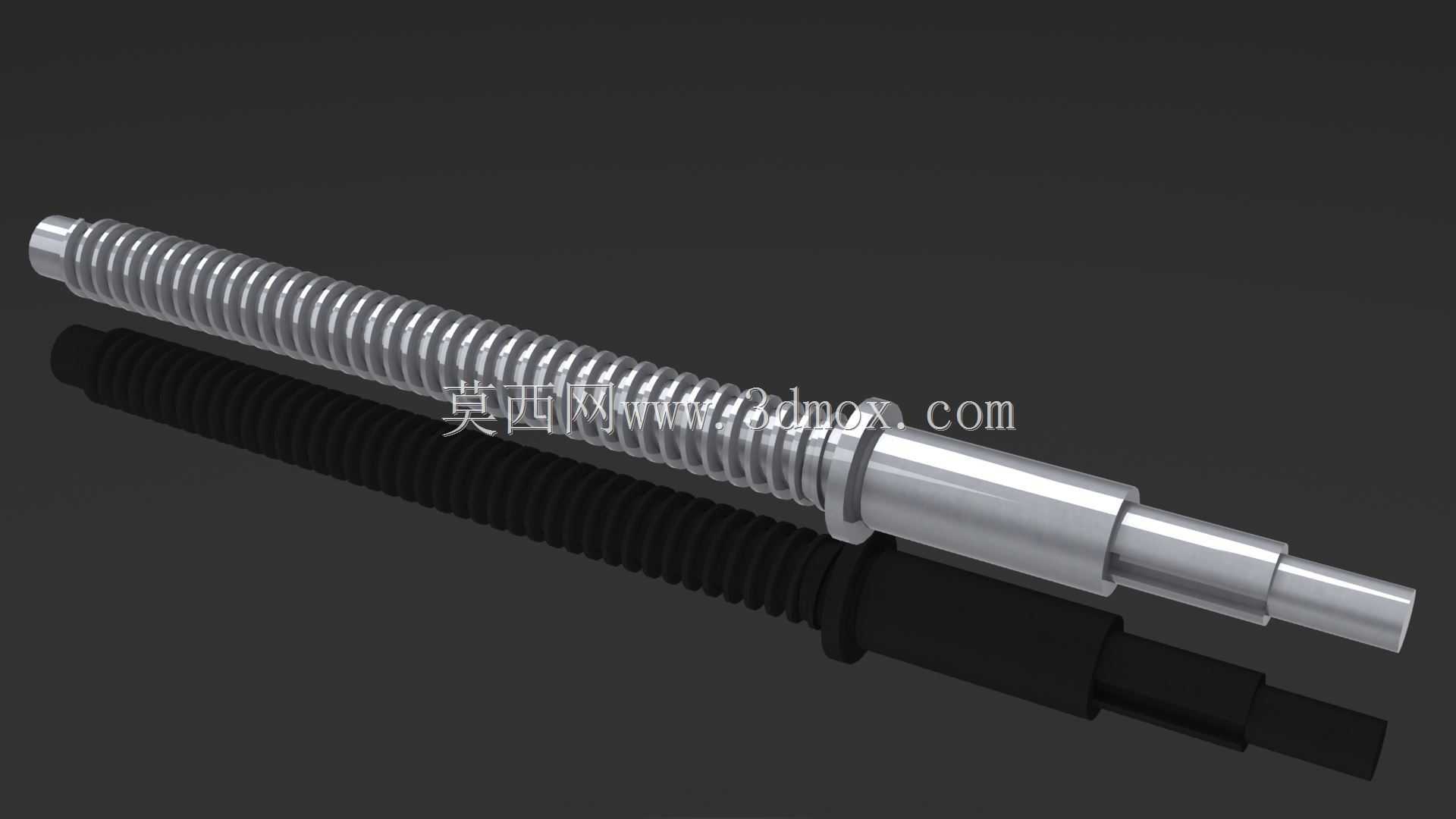

　　建模的时候最先确定的是螺纹参数，选的是Tr20×4的梯形牙型，牙型角30度，这个规格在小型传动结构里通用性很强，既不会因为螺距太小导致进给速度太慢，也不会因为螺距太大损失调节精度，螺纹段的有效长度做了180mm，足够覆盖多数小型设备的行程需求。光轴段的设计是分阶的，靠近螺纹末端的轴颈做了16mm的直径，用来装推力轴承承受轴向载荷，最外端的12mm轴段是装手轮或者同步带轮的连接位，轴端开了3mm宽的卡槽用来装轴端挡圈，防止带轮工作时窜动。很多新手建模的时候容易忽略退刀槽的设计，这次在螺纹收尾和轴肩衔接的位置留了5mm宽、直径18mm的退刀槽，不管是车削加工的时候退刀，还是后期装配时让螺母能走到行程末端不卡滞，这个结构都不能省，之前有个徒弟做的丝杠模型没加退刀槽，加工出来的零件螺母走到头就顶在轴肩上，有效行程直接少了10mm，最后只能返工磨掉多余的螺纹牙。

　　安装边界的尺寸是跟合作的设备厂反复核对过的，两个支撑轴承位的同轴度公差在模型里按IT7级做了参考标注，轴肩的端面垂直度控制在0.01mm，不然装配后丝杠转动会有憋劲的情况，时间长了螺纹磨损会特别快。螺纹的表面粗糙度建模时按Ra1.6设置，光轴安装位按Ra0.8设置，这个精度等级对于普通设备的传动需求完全足够，不需要做超精磨加工，能把加工成本控制在合理区间。另外在光轴和螺纹衔接的位置做了1×45度的倒角，所有锐边都倒了R0.5的圆角，一是装配的时候不会刮伤操作人员和密封件，二是热处理的时候不会因为应力集中出现开裂的问题。

　　实际使用中这类丝杠的螺母通常配锡青铜材质的开合螺母或者整体铜螺母，润滑的话用普通锂基脂就能满足要求，不像滚珠丝杠需要专用的润滑脂还得定期补注，维护成本低很多。之前给一家小型食品加工厂做的馒头机成型机构进给，用的就是同规格的梯形丝杠，每天工作八小时，用了三年多只是换了一次铜螺母，丝杠本身的磨损量还不到0.1mm，完全能满足设备的精度要求。建模的时候把螺纹牙型做了精确的扫掠，不是用装饰螺纹线糊弄的，导入工程图的时候能直接生成正确的牙型剖面，方便后续出加工图纸，轴上的所有圆角、倒角、退刀槽这些工艺结构都做全了，不会出现模型看着好看实际加工不出来的问题。

　　很多人觉得梯形丝杠精度不如滚珠丝杠，其实在中低速、行程不长的场合，只要加工精度到位，梯形丝杠的重复定位精度完全能做到0.05mm以内，足够应付多数普通设备的传动需求，而且它的抗冲击能力比滚珠丝杠强，因为螺纹接触面积大，偶尔有过载的情况也不会像滚珠丝杠那样出现滚珠碎裂的问题。这次建模的时候特意把轴的受力变形做了模拟校核，在承受最大轴向载荷500N的时候，轴的最大变形量不到0.03mm，完全在结构允许的刚度范围内，不需要额外加大轴径来提升刚性，避免了不必要的材料浪费。安装的时候要注意两个支撑座的孔位同轴度，最好是装配的时候配铰定位销，不然丝杠转动的时候会产生附加弯矩，不仅转动阻力大，还会加速螺纹和轴承的磨损，这些细节在模型的装配参考里都留了对应的基准面，方便设计人员做整体装配的时候快速对齐。
