C型螺杆式手动夹紧工装结构

　　这款C型螺杆夹紧结构是车间现场最常用的手动夹紧工装之一，日常在钳工台位、小型焊接工位、零件临时检测装夹场景中随处可见，相比气动、液压夹紧装置，它不需要外接动力源，完全依靠手动操作即可完成工件的夹紧固定，适配多品种小批量的柔性生产需求，在维修工位、单件试制场景下的使用频率远高于动力夹紧装置。

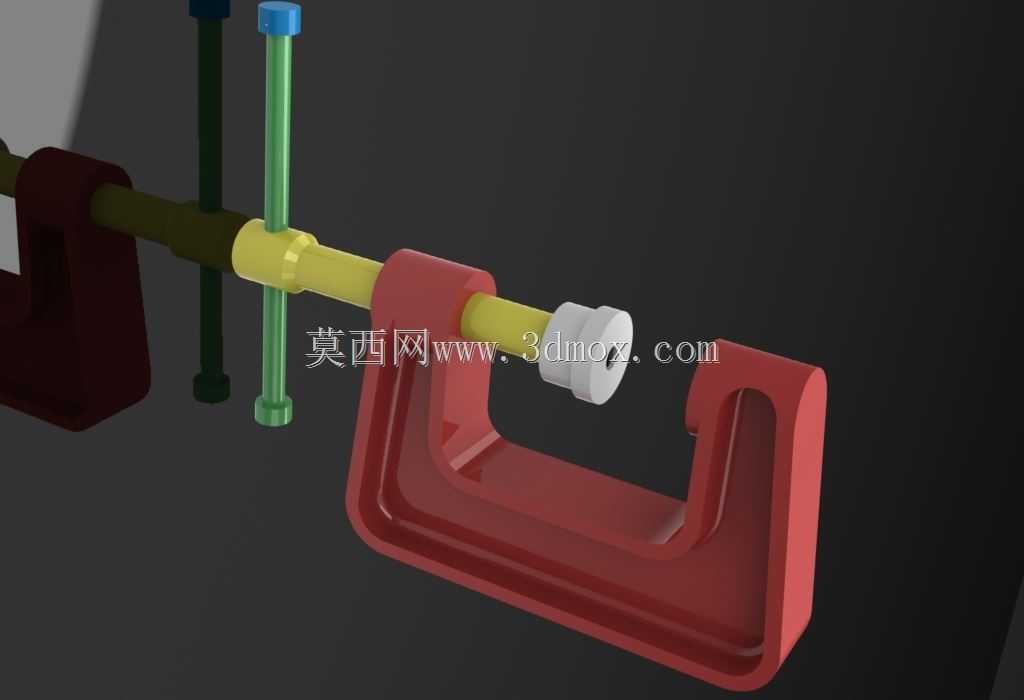

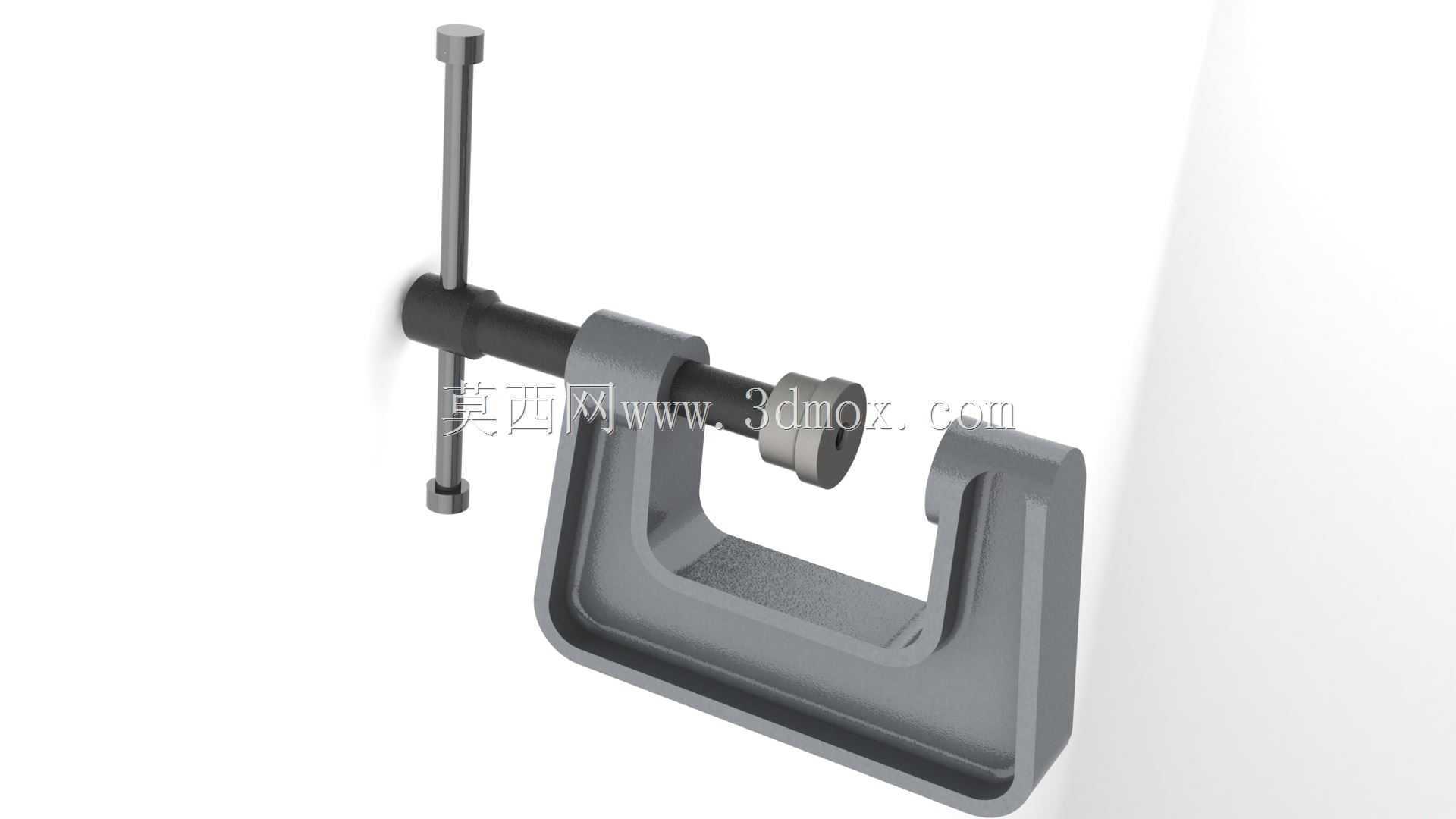

　　从结构设计逻辑来看，主体采用C型开口式铸钢框架，框架截面做了等强度加强筋设计，开口侧的上下夹持面保持平行度公差在0.05mm以内，保证夹紧时工件受力均匀不会出现偏载翘起的问题。螺杆组件采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率适中，手动旋拧时不会出现滑牙、自锁失效的问题，螺杆前端配置了可自由转动的压头，压头端面做了滚花防滑处理，夹紧时压头贴合工件表面不会随螺杆转动刮伤工件表面，同时能分散夹紧压力，避免薄壁工件被夹变形。

　　实际使用时，操作人员只需转动螺杆尾部的操作杆，即可带动螺杆沿框架上的螺纹孔轴向进给，调整开口的有效夹持范围，适配不同厚度的工件装夹需求。框架背部的导向杆结构，主要作用是在夹紧长条形工件时提供辅助定位支撑，避免工件在夹紧过程中发生侧向偏移，导向杆上的限位套可以根据工件的宽度快速调整定位位置，不需要额外加装定位块就能完成工件的快速找正，大幅缩短单件装夹的辅助时间。

　　从安装边界来看，这款夹紧工装可以直接放置在工作台面使用，也可以通过框架底部的安装孔配合螺栓固定在专用工装台、焊接变位机或者检测平台上，固定后整体的刚性足以承受铣削、打磨、焊接过程中的切削力与热变形应力，不会出现夹持松动的问题。螺杆的有效行程覆盖了常规小型零件的夹持厚度范围，不需要频繁更换不同规格的夹具就能完成大部分常规零件的装夹作业，C型框架的开口深度经过优化，既保证了足够的夹持深度来适配宽度较大的工件，又不会因为开口过深导致框架整体刚性下降，在最大夹紧力状态下框架的开口变形量控制在0.1mm以内，满足普通机加工与装配作业的精度要求。

　　在功能特性上，这款夹紧结构的所有易损件都采用模块化设计，螺杆、压头、操作杆都可以单独拆卸更换，长期使用出现螺纹磨损、压头刮花的问题时，不需要整体更换工装，只需要更换对应配件就能恢复使用性能，大幅降低了工装的维护成本。整体表面做了喷塑防锈处理，在焊接工位存在焊渣飞溅、切削液喷淋的环境下也不会轻易出现锈蚀，日常维护只需要定期在梯形螺纹处涂抹少量润滑脂，就能保证螺杆进给顺畅，不会出现卡滞、锈死的问题。

　　针对不同的使用场景，这款夹紧结构还可以配合不同的压头配件使用，比如夹持圆形工件时可以更换V型压头，夹持软质材料工件时可以更换橡胶垫压头，不需要改动主体结构就能拓展使用范围，在小型零件的粘接装配、线路板焊接固定、木材临时夹持等非机加工场景下也能稳定使用。相比普通的快速夹钳，它的夹紧力可以通过旋拧力矩灵活控制，操作人员可以根据工件的材质、刚性调整夹紧力大小，既不会因为夹紧力过小导致工件移位，也不会因为夹紧力过大导致薄壁件、脆性件出现夹伤、夹裂的问题，这也是手动螺杆夹紧结构在多场景下一直被广泛使用的核心原因。
