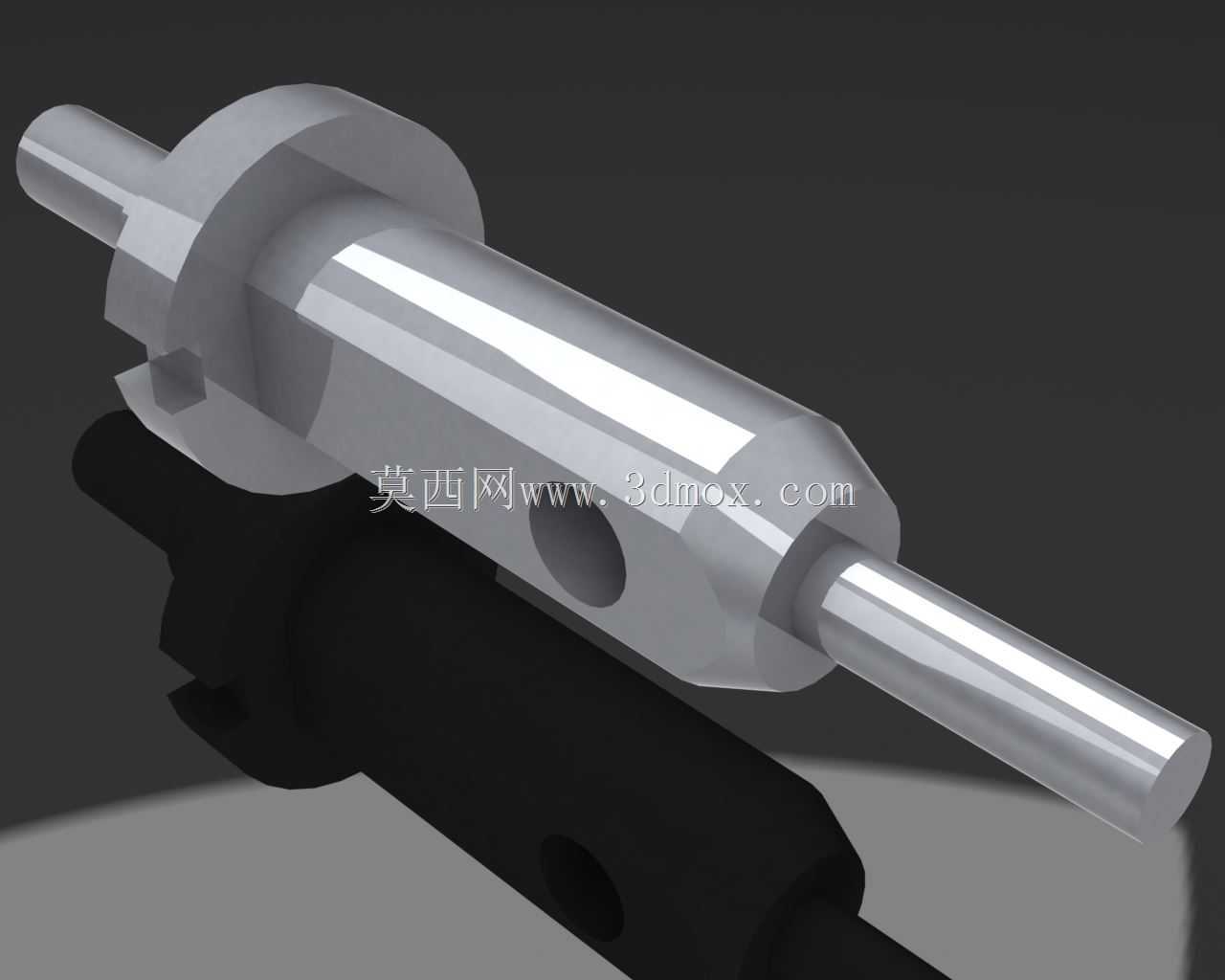

带径向通孔偏心台阶轴结构

　　这类带偏心结构的台阶轴，常见于小型往复运动机构、流体分配组件以及精密进给单元中，核心作用是将旋转运动转化为特定行程的往复直线运动，或是在转动过程中通过径向通孔完成介质的周期性通断切换。从结构上看，轴体采用多段台阶设计，不同轴径段分别对应轴承安装位、传动配合位、功能工作位，各段轴肩位置直接作为装配定位基准，安装时无需额外加装定位套即可完成轴向位置限定，能有效缩减配套组件的轴向装配尺寸。偏心段的偏心距经过精确核算，匹配配套从动件的行程需求，偏心段外圆与两侧轴颈保持严格的同轴度公差要求，避免运转过程中出现额外的动不平衡量，降低高速运转时的振动与噪音。轴体中部设置的径向通孔并非减重设计，而是功能流道，当轴体转动到特定角度时，

　　该通孔会与配套阀座上的流道对齐，完成气、液介质的导通，转过角度后流道错位实现截止，可直接作为小型旋转阀的阀芯使用，省去额外加装阀芯组件的工序。设计阶段首先要确定两端支撑轴颈的直径，这部分尺寸需要根据承受的径向载荷、转速以及配套轴承的内孔标准系列选定，确保支撑刚度满足长期运转需求，不会出现挠曲变形；其次要核算偏心段的偏心距，既要保证从动件的行程达到设计要求，也要控制偏心质量，避免动平衡超标，必要时可在偏心段对侧设置去重结构，但该款轴因整体尺寸较小，偏心质量在允许范围内，未额外设置去重结构。各轴段的过渡位置均采用圆角过渡，避免应力集中，尤其是在偏心段与相邻轴颈的衔接位置，圆角半径经过优化，既不会影响配套零件的装配到位，

　　也能有效降低交变应力下的断裂风险。轴体两端的轴头做了倒角处理，方便装配时导入轴承孔或是联轴器内孔，避免装配过程中刮伤配合面。径向通孔的孔口位置做了微小倒角，去除加工毛刺，防止介质流通时毛刺脱落堵塞下游管路，同时孔的轴线与轴体轴线保持垂直相交，位置度公差控制在合理范围内，保证流道对齐时的通流面积达到设计值，不会出现截流导致的压力损失。安装时需要注意，两端支撑轴颈与配套轴承的配合采用基孔制过渡配合，既保证装配后无相对窜动，也方便后期维护拆卸；偏心段与配套从动件的配合根据使用场景选择间隙配合或是过渡配合，如果是作为凸轮驱动从动件做往复运动，偏心段外圆需要做表面硬化处理，提高耐磨性能，延长使用寿命；如果是作为阀芯使用，

　　偏心段外圆需要达到较高的表面粗糙度要求，与阀套内孔配合间隙控制在极小范围内，减少介质内泄漏。这类轴件的整体轴向尺寸紧凑，可适配安装空间狭小的小型设备，比如台式小型计量泵、桌面级自动化设备的间歇进给机构、小型气动换向阀组等场景，相比采用偏心轮加装平键的组合结构，一体成型的偏心轴结构零件数量更少，装配累积误差更小，传动精度更高，长期运转的可靠性也更优。建模过程中需要注意各轴段的同轴度、偏心段的位置度、径向通孔的垂直度等形位公差的标注，加工时可采用双顶尖装夹一次车削成型各轴颈，再通过专用夹具装夹加工偏心段，最后钻削径向通孔，保证各尺寸精度符合设计要求，装配后运转灵活无卡滞，流道切换动作准确到位。
