异形多孔连接挂板结构设计

　　做结构设计这十几年，见过太多因为连接挂板设计不合理导致的装配返工，甚至后期设备运行中出现应力断裂的问题，这次的异形多孔连接挂板，是针对小空间紧凑安装场景做的优化结构，最早是给户外便携折叠设备做的连接配件，后来发现同结构在小型输送线侧边安装、非机动车架附件固定、小型工装夹具定位场景里都能适配。

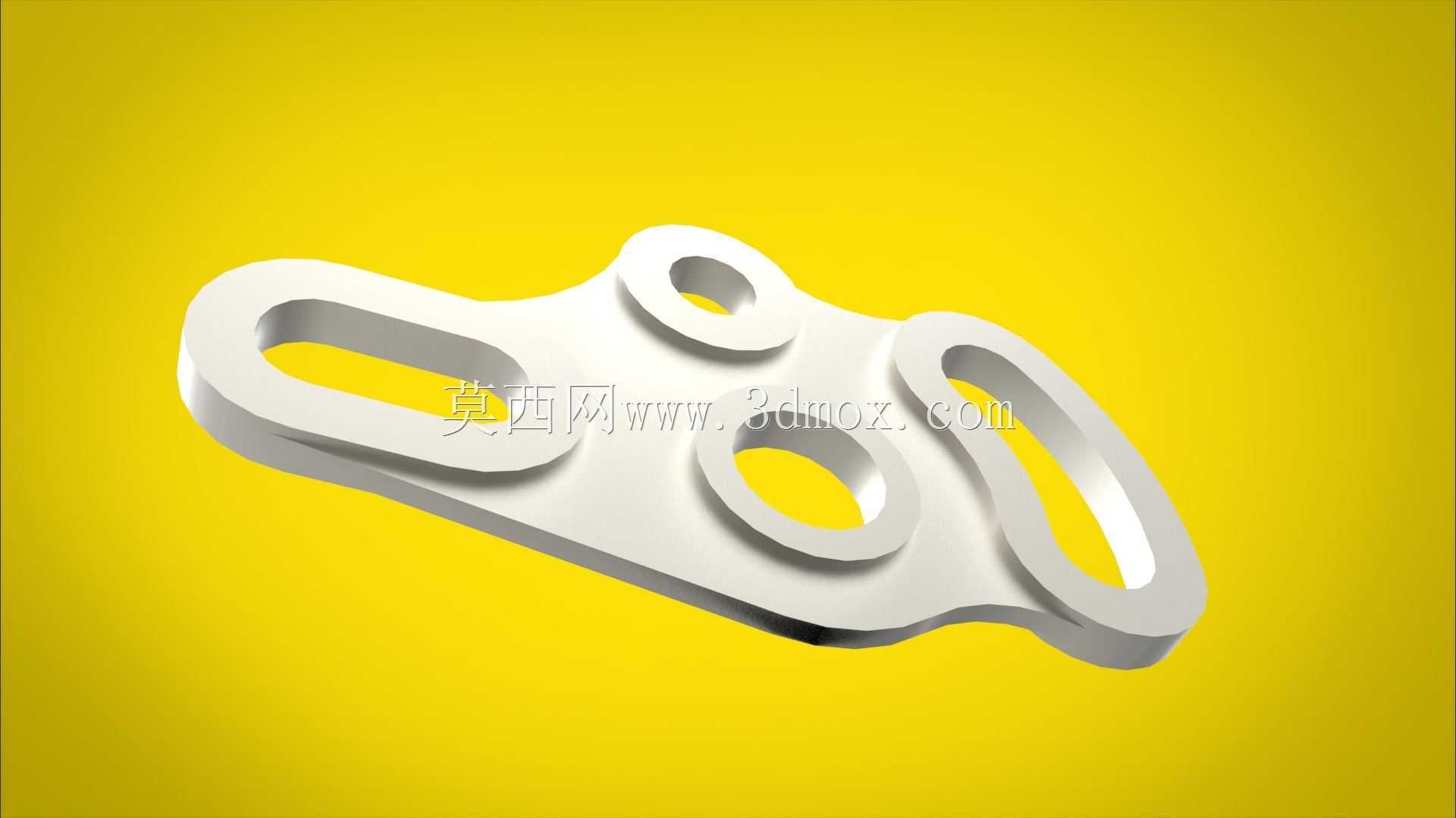

　　先讲实际使用里的核心需求，这类挂板最常遇到的问题是安装空间受限，常规方形或者圆形的挂板要么会和周边的管线、运动部件产生干涉，要么在需要多方向连接的时候，需要额外增加转接件，不仅增加装配工序，还会抬高整体的安装累计误差。这个挂板的外形轮廓是顺着应力分布走向做的异形裁切，没有多余的外伸结构，在狭窄的安装腔体内，不会和周边的线束、运动杆件发生剐蹭，我之前在给一款折叠式户外作业支架做配套的时候，原来用的标准直角挂板，在支架折叠收拢的时候，挂板的直角边会刮到外侧的防护套，换成这个异形轮廓的挂板之后，收拢状态下挂板完全藏在支架的型材槽内，没有突出的棱角，既解决了剐蹭问题，也避免了尖锐棱角划伤操作人员的风险。

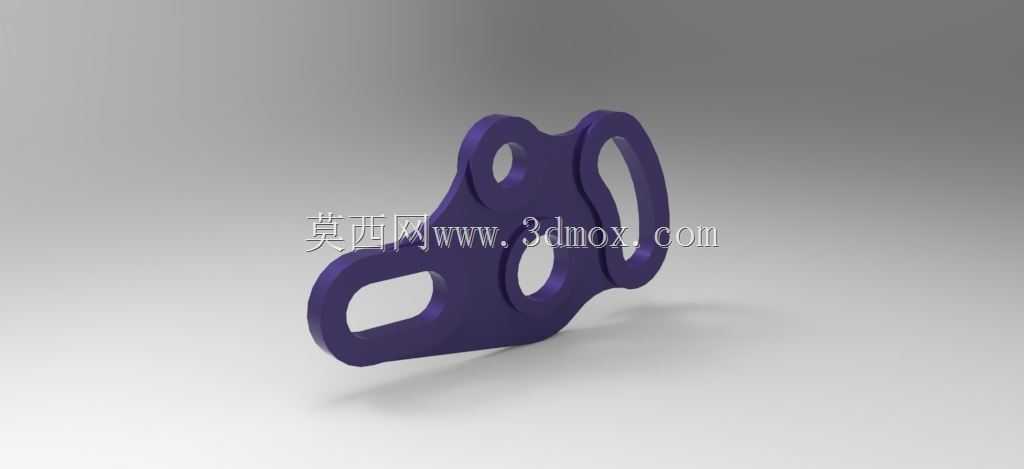

　　再看孔位的设计，几个不同尺寸的孔位是按照实际安装需求做的功能区分：大尺寸的长圆孔是用来做位置微调的，现场安装的时候如果基座的安装孔位存在焊接或者加工带来的位置偏差，不需要重新扩孔，顺着长圆孔的方向就能调整±3mm的安装位置，这个调整量足够覆盖常规钣金焊接、型材下料带来的形位公差；中间的几个圆孔是定位销孔，装配的时候先穿定位销把挂板和基座的相对位置锁死，再打固定螺丝，能避免安装过程中挂板移位，保证后续连接的附件位置精度；侧边带圆弧过渡的挂耳孔是用来挂装拉索、弹簧这类张紧件的，孔边缘做了R1.5的圆角，不会在张紧力反复作用下割伤拉索的外包层，之前有客户用直角孔的挂板挂装复位弹簧，用了不到三个月弹簧挂头处的钢丝就被直角棱边磨断，换成这种带圆角的孔位之后，同样的工况下使用寿命能提升三倍以上。

　　设计的时候特意做了应力仿真验证，挂板的厚度是根据常用的Q235冷轧钢板、6061铝合金两种常用材料做的匹配，用钢板材质的时候，3mm厚度就能承受单侧1200N的静载荷，安全系数取到2.5的时候，最大应力出现在长圆孔的端部，只有112MPa，远低于Q235的屈服强度；如果用铝合金材质做轻量化设计，4mm厚度就能达到同样的载荷能力，重量比钢板材质轻60%左右，适合对重量有要求的便携设备、无人机挂载这类场景。安装边界上，挂板的整体外轮廓最大尺寸控制在85mm以内，两个主固定孔的中心距是42mm，和常用的40系列铝型材的槽距完全匹配，不需要额外做转接板，直接用T型螺栓就能固定在铝型材上；如果是焊接在钢板基座上，挂板的背面做了0.5mm的浅凹槽，焊接的时候焊锡能填在凹槽内，不会在挂板和基座之间形成虚焊的缝隙，焊接后的连接强度比平面贴合的结构高40%左右。

　　实际应用里，这个挂板还能适配多场景的改装需求，比如在小型自动化设备的机架上，用来固定传感器支架、线槽、气管接头的时候，因为有长圆孔的微调空间，传感器的对射位置调整起来非常方便，不需要松开所有螺丝就能微调位置；在非机动车的车架上，用来固定车筐、后座脚踏、线束卡扣的时候，异形的轮廓能顺着车架圆管的弧度贴合，不会出现翘边的问题，固定之后不会因为车辆行驶的震动产生松动。还有个细节设计，挂板的所有外边缘都做了C0.8的倒角，不管是冲压加工还是后期装配，都不会有锋利的毛刺，减少操作人员被划伤的风险，也不会在安装的时候刮伤相邻部件的表面涂层。之前做过一批样件在自动化生产线的侧边做线槽固定用，连续运行了八个月，经历了设备启停的震动、车间内的温湿度变化，所有挂板都没有出现松动、变形的问题，比之前用的标准L型角码节省了30%的安装空间，材料成本也降低了20%左右，因为异形轮廓的板材利用率比标准方形件高，排样的时候能减少边角料的浪费。

　　还有个容易被忽略的设计点，挂板的两个挂耳位置的宽度是按照常用的卡簧、开口销的尺寸做的匹配，如果需要在挂板上加装防脱结构，直接在挂耳外侧卡上标准卡簧就能防止连接轴从孔内脱出，不需要额外加工卡槽，减少了加工工序。如果是用于有防腐要求的户外场景，这个结构不管是做喷塑、镀锌还是阳极氧化处理，因为没有封闭的内腔，所有表面都能和处理液充分接触，不会出现积液导致的防腐层不均匀的问题，之前有客户用带封闭腔的挂板做户外设备配件，下雨之后腔体积水，三个月就从内部开始锈蚀，这个开放式的结构完全避免了这个问题，雨水和灰尘都能顺着轮廓的斜面自然滑落，不会在挂板表面积存，日常维护的时候只需要简单擦拭就能清理表面的灰尘，不需要拆解清理内部积尘。
