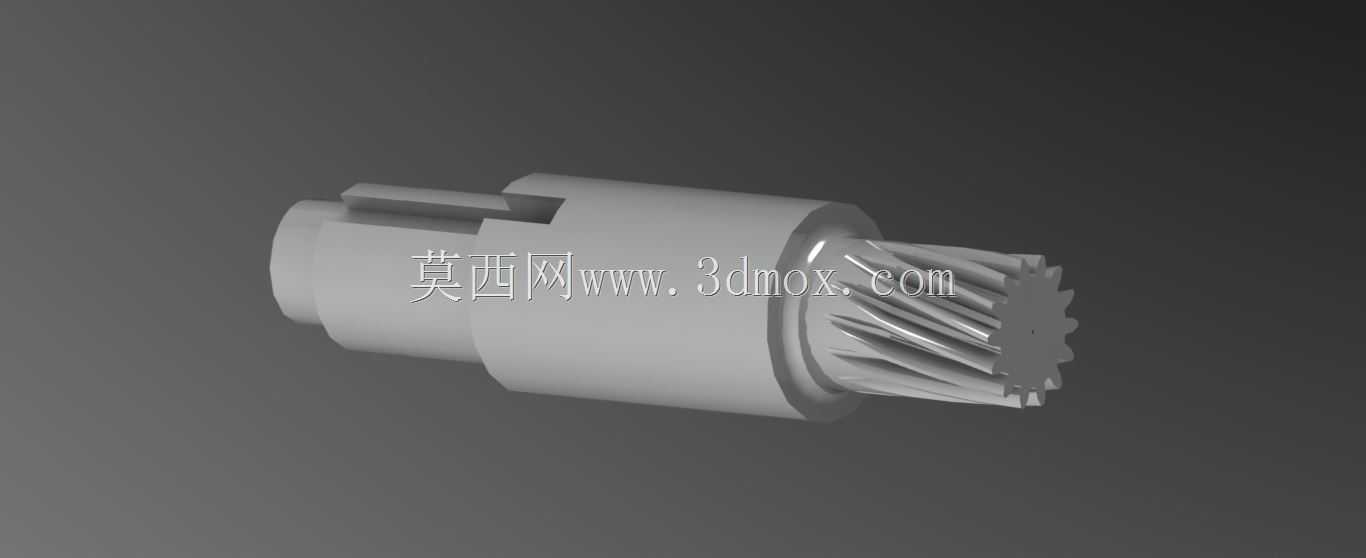

带花键端传动连接轴心结构设计

　　这类带端部花键的轴心结构，在中小功率传动链路里的应用场景非常广泛，常见于小型减速箱输出端、伺服传动接驳工位、轻工自动化设备的动力传递节点，核心作用是在同轴安装的两个部件之间传递旋转扭矩，同时兼顾一定的轴向定位容错空间，避免安装过程中因为同轴度微小偏差出现的卡滞、别劲问题。从结构设计逻辑来看，这个轴心采用阶梯轴的经典布局，不同轴段的直径差是为了适配不同的安装配合需求：靠近花键端的大直径轴段，一般是作为轴承安装位，和深沟球轴承或者滚针轴承的内圈做过盈配合，承担径向载荷的同时，给整根轴提供旋转支撑；中间的光轴段通常用来套装传动齿轮、同步带轮或者联轴器的毂体，轴段上预留的键槽结构，是用来安装平键，实现轴和套装零件之间的周向固定，

　　保证扭矩传递过程中不会出现相对滑转；端部的渐开线花键结构，相比普通平键连接，拥有更多的受力齿面，单位面积承受的挤压应力更小，在同等轴径下能传递更大的扭矩，同时花键连接的对中性更好，适合高速旋转工况下的动力接驳，拆装也比过盈配合的连接方式更便捷，不需要专门的拉马或者加热设备就能完成装配和拆卸。做这类轴心的三维建模时，首先要明确安装边界的尺寸约束：首先是支撑轴承位的轴径公差，一般取k6或者m6的过渡配合，轴段长度要比选用轴承的内圈宽度小0.1到0.2毫米，避免轴承安装到位后出现轴向窜动的间隙；中间套装传动件的轴段，公差一般取h6或者js6，方便零件套装的同时不会出现过大的径向间隙，键槽的尺寸要对应所选平键的规格，键槽深度要符合国标要求，

　　避免键装配后高出轴面导致套装零件无法到位；端部花键的参数要匹配对接零件的内花键参数，包括模数、齿数、压力角、变位系数，齿向公差和齿距累积公差要根据传动精度等级选取，一般普通传动场景选7级精度就能满足使用要求，如果是高速旋转的工况则需要提升到6级精度，同时花键末端要做倒角处理，方便对接装配时的导入，避免齿端磕碰损伤。实际选型应用时，要先核算整根轴的受力情况：根据传递的额定扭矩计算各轴段的最小安全直径，结合弯扭合成强度校核轴的疲劳强度，对于有交变载荷的工况，还要在轴径变化的台阶位置做圆角过渡，避免应力集中导致的轴断裂失效，圆角半径一般取轴径差的1/10左右，不能太小否则起不到缓解应力集中的作用，也不能太大否则会影响套装零件的轴向定位。

　　这类轴心的材质一般选中碳结构钢或者合金结构钢，经过调质处理后获得综合力学性能，花键和轴承位的表面可以做高频淬火处理，提升表面硬度和耐磨性，延长零件的使用寿命，表面粗糙度方面，轴承位和花键齿面的粗糙度要控制在Ra1.6以下，普通光轴段的粗糙度控制在Ra3.2就能满足使用要求。在装配环节，这类轴心的安装顺序一般是先将轴承压装到对应的轴段上，再套装中间的传动零件，锁紧轴向定位的挡圈或者锁紧螺母，最后将花键端对准对接部件的内花键缓慢推入，装配过程中不能用铁锤直接敲击轴端，要垫铜棒或者使用专用工装施压，避免轴的变形或者齿面的损伤，装配完成后要手动旋转轴件，检查转动是否顺畅，有没有卡滞或者异响，确认转动灵活后再完成周边部件的固定。
