可手动调节高度的辊筒式输送设备

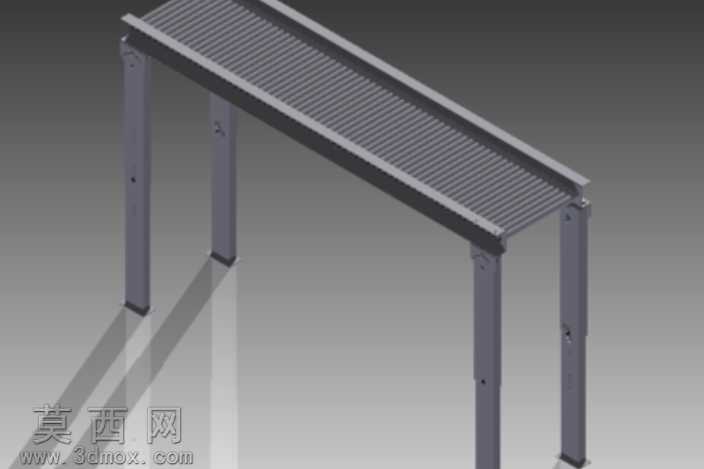

本模型为可手动调节式辊筒输送机，采用三维参数化建模方式完成整体结构设计，建模过程中对各部件的装配关系做了精准约束，保证各活动部件的运动逻辑符合实际机械原理。模型主体由辊筒输送面、四根可升降支撑立柱、侧边固定梁架三大部分构成，输送面采用等距排列的平行辊筒结构，建模时对每根辊筒的安装间隙、轴端配合结构都做了还原，保证辊筒可独立转动实现物料的顺畅输送。支撑立柱设计为套管式伸缩结构，通过柱身的定位孔与锁紧件配合实现高度的手动调节，建模时还原了立柱上的多档调节孔位、锁紧固定的结构细节，可根据实际生产场景的输送高度需求灵活调整整机高度，适配不同高度的上下游生产设备。侧边梁架采用折弯型材结构建模，对梁架的安装孔位、与辊筒端部的连接座结构都做了精细化处理，保证整体结构的刚性支撑效果。材质渲染方面，支撑立柱与梁架赋予哑光金属钢材材质，还原工业设备的金属质感，辊筒部分赋予亮面金属材质体现辊面的光滑耐磨特性，整体渲染效果简洁写实，清晰展现设备的结构组成与调节功能。设计思路上聚焦于小型输送场景的通用性需求，摒弃复杂的电动调节结构，采用纯手动调节的机械结构，降低设备的制造成本与维护难度，同时伸缩式立柱的设计让设备可适配多种不同的作业高度，无需额外定制支架即可灵活部署在生产线、物料周转区等多种场景，辊筒式的输送面既可以承载箱装、袋装等规整物料，也可适配部分异形工件的短距离输送需求，整体结构简单可靠，装配逻辑清晰，各部件均为常见的工业标准件加工即可实现，具备较高的实际生产参考价值。
