粉料输送缓存工位集成装置设计

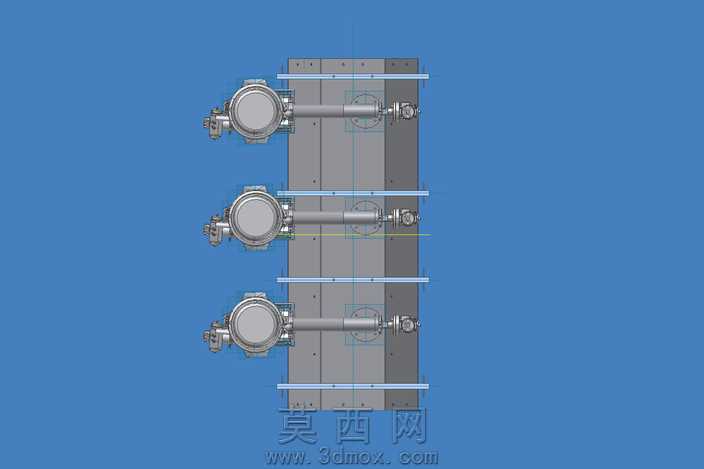

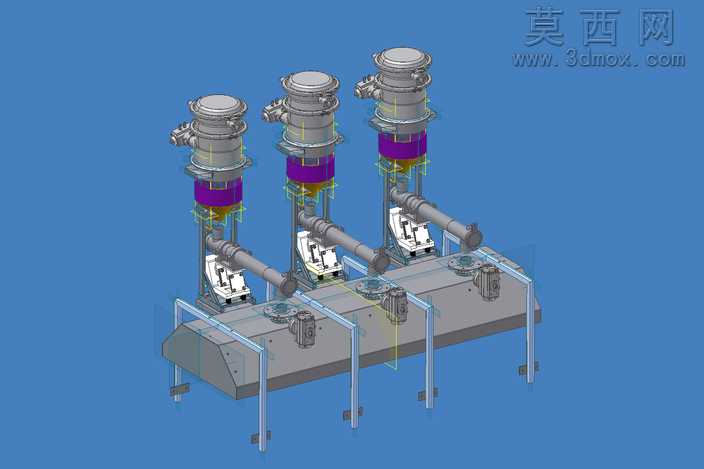

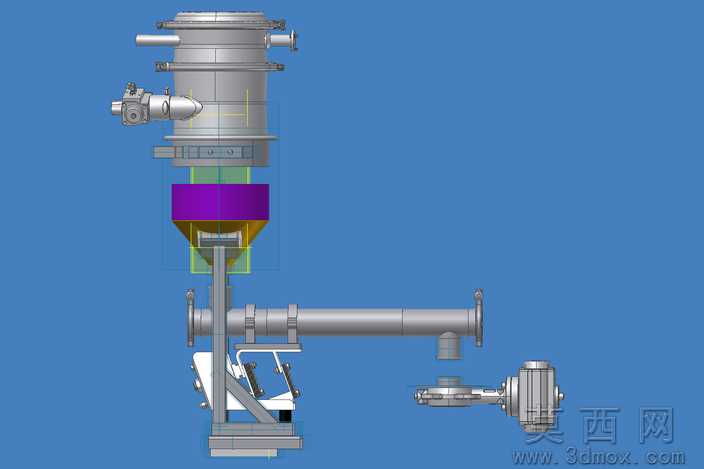

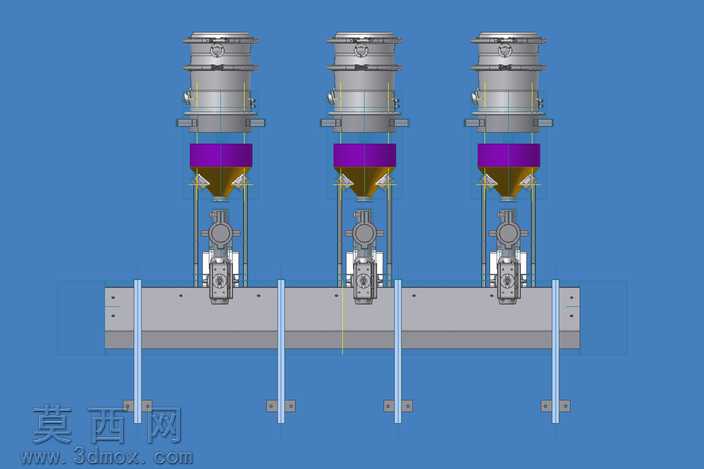

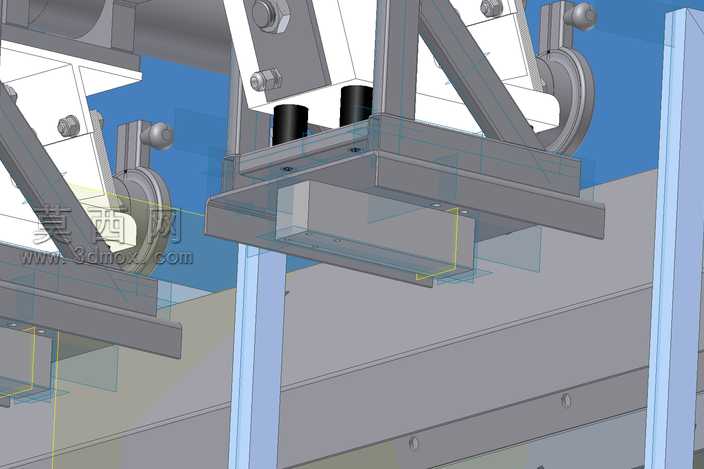

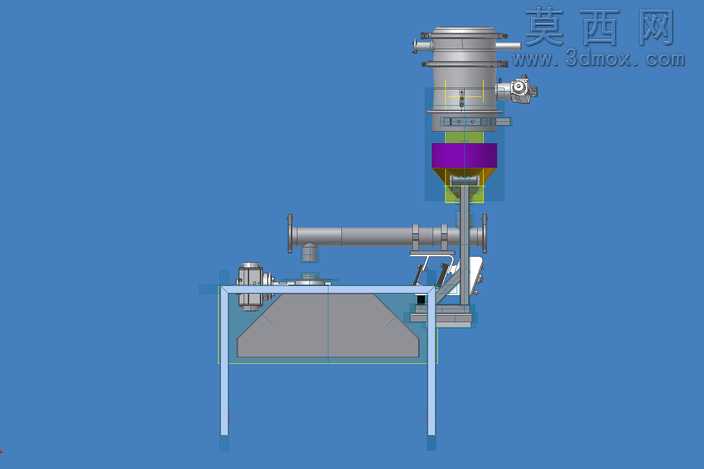

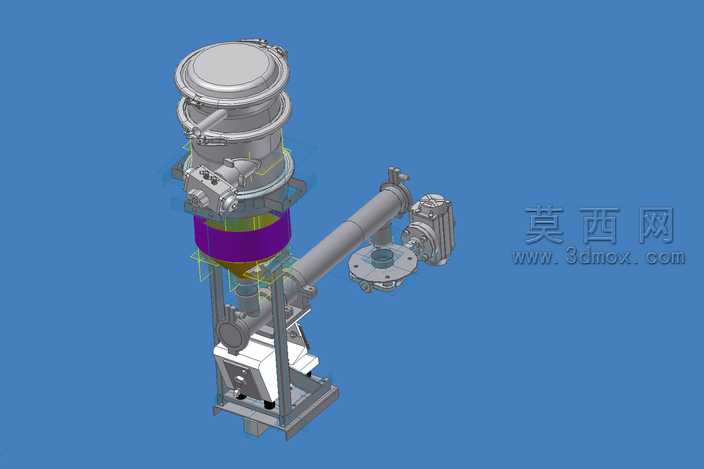

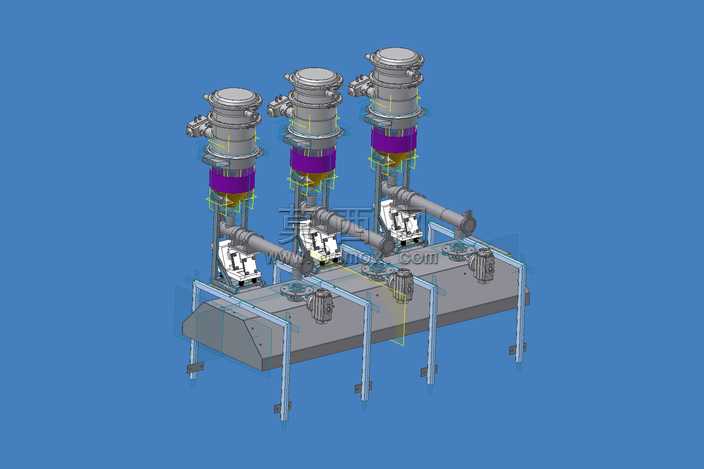

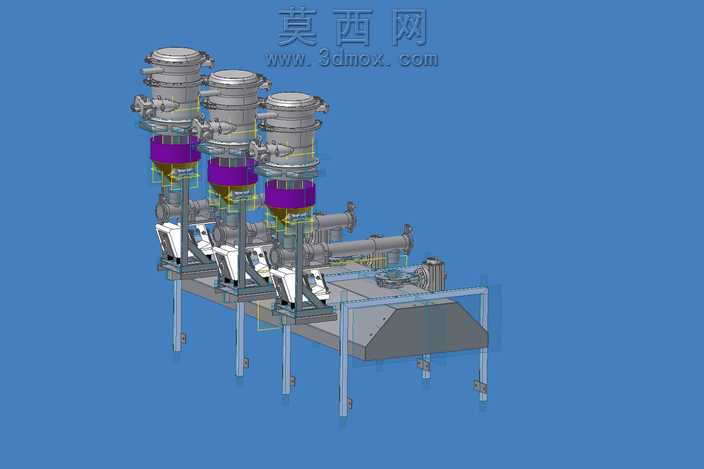

本模型采用三维参数化建模方式完成整套粉料输送缓存工位的全结构搭建，建模过程中严格遵循工业粉体输送设备的设计规范，对每一处结构的装配公差、配合关系都做了精准还原。整体装置采用三工位并列式布局，上部设置三组密封式缓存料仓，料仓筒体采用薄壁圆筒加锥形下料段的经典结构，仓顶配置快开式密封端盖与真空接入接口，可适配负压上料的作业需求，料仓中段设置透明可视化观测段，方便运维人员实时查看内部粉料存量。料仓与下部输送管路之间配置振动给料单元，振动器采用侧装式偏心振动结构，通过柔性密封连接件与上下结构衔接，既保证振动下料的顺畅性，又避免振动传导至整体机架引发结构共振。下部输送管路采用大通径直连式管道，搭配DIN50标准通径阀门，可精准控制粉料的输送通断与流量大小，管路末端设置快装连接法兰，可直接对接下游生产设备的进料端口。底部机架采用工业铝型材加钣金护罩的组合结构，支撑腿配置可调式脚杯，可根据现场安装地面的平整度调整整机水平度，机架侧面预留电气元件安装位，可集成振动控制、阀门启闭的相关电控组件。建模过程中对所有标准件都做了参数化调用，阀门、振动器、紧固件等部件均按照工业标准件的实际尺寸建模，装配时严格按照实际装配顺序添加同轴、面重合、间隙配合等约束关系，整体模型无干涉、无破面，可直接用于工程出图、装配指导以及方案演示。渲染阶段采用哑光工业灰作为机架主体材质，料仓金属段采用拉丝不锈钢材质，密封段采用紫色食品级硅胶材质，管路采用抛光金属材质，通过不同材质的区分清晰展现各部件的功能属性，渲染背景采用纯色工业蓝，突出设备本身的结构细节，整体视觉效果清晰直观，可直接用于技术方案汇报、产品宣传展示等场景。整套设计充分考虑了粉料输送过程中容易出现的架桥、堵料问题，通过振动给料加锥形料仓的组合结构保障下料顺畅，密封式结构设计可避免粉料外泄引发的粉尘污染，适配食品、化工、医药等多个行业的粉料输送缓存作业需求。
