固定翼长航时无人机机身结构设计

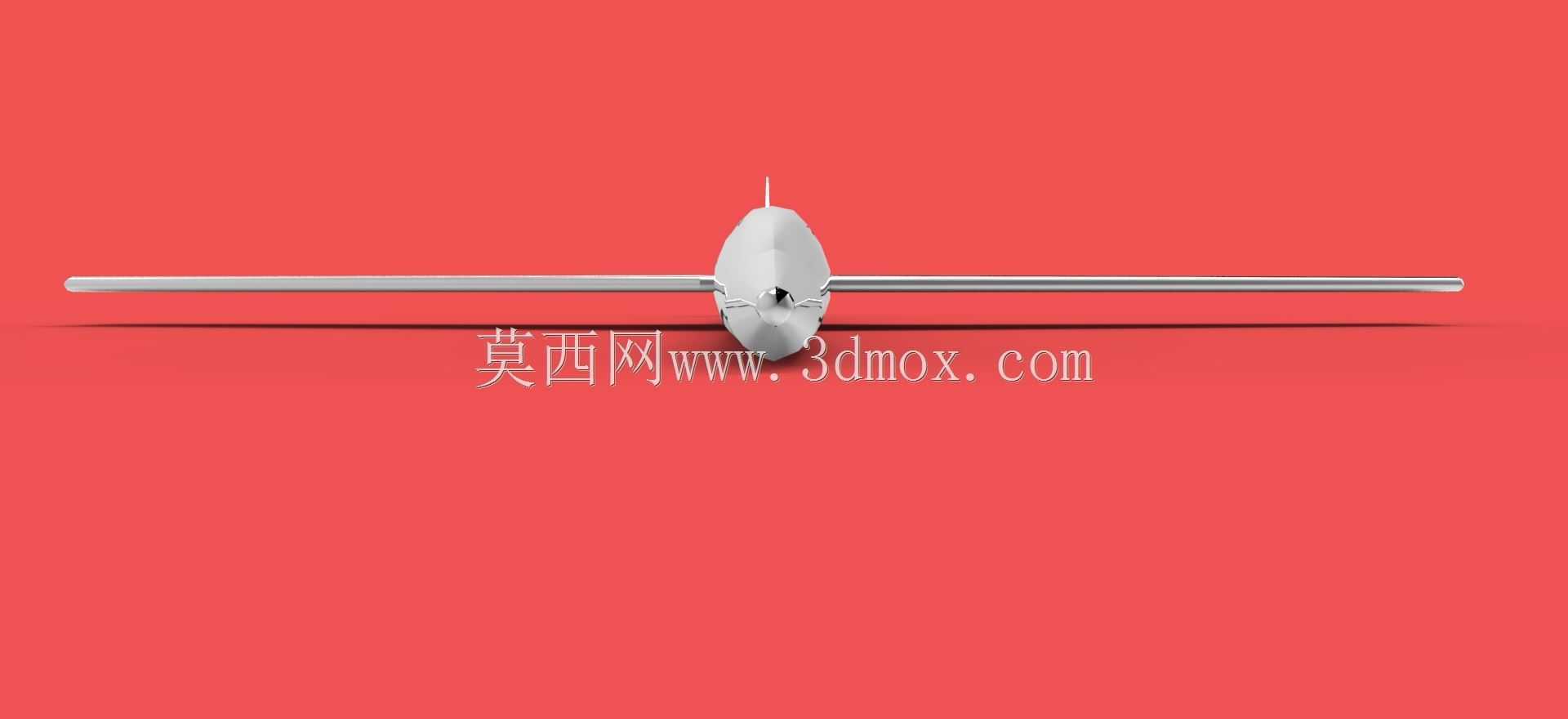

　　这款固定翼飞行器的结构设计，核心围绕低空长航时作业场景的实际需求展开，在气动布局上选用了常规大展弦比平直翼搭配单垂尾的构型，没有追求复杂的可变翼或鸭式布局，就是为了适配低速巡航下的升阻比需求，毕竟这类构型在农林植保、管线巡护、地理测绘这类作业场景里，可靠性比花哨的气动设计优先级高得多。

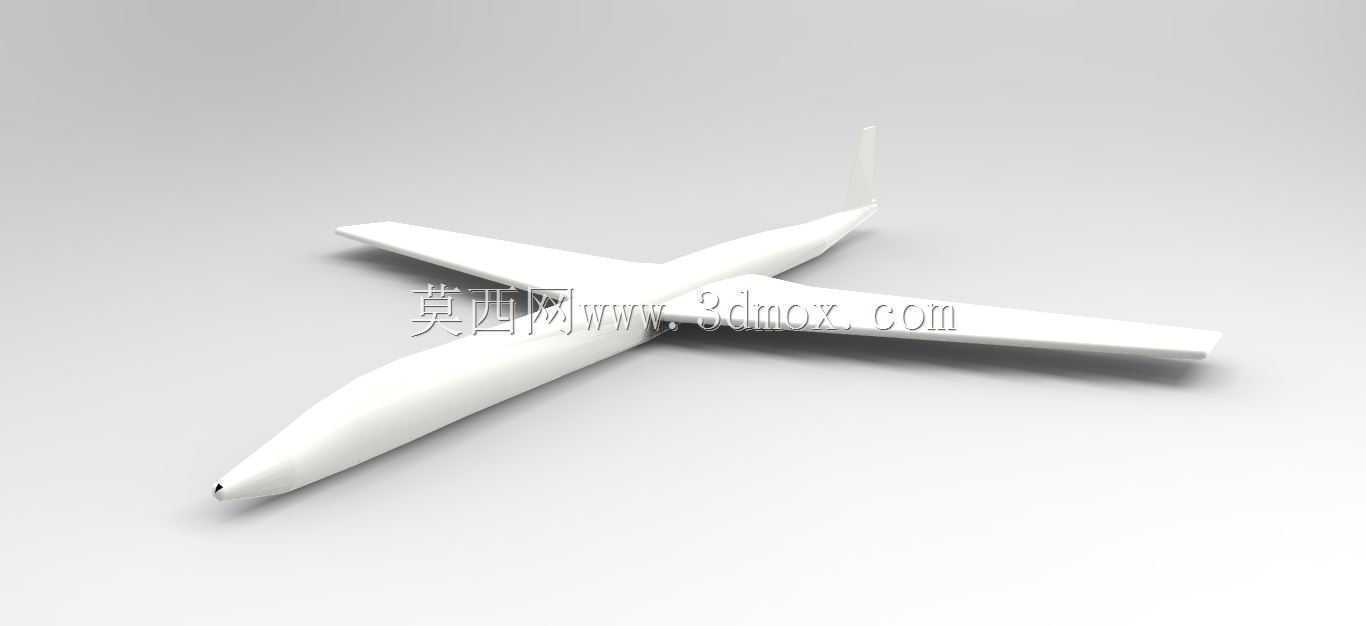

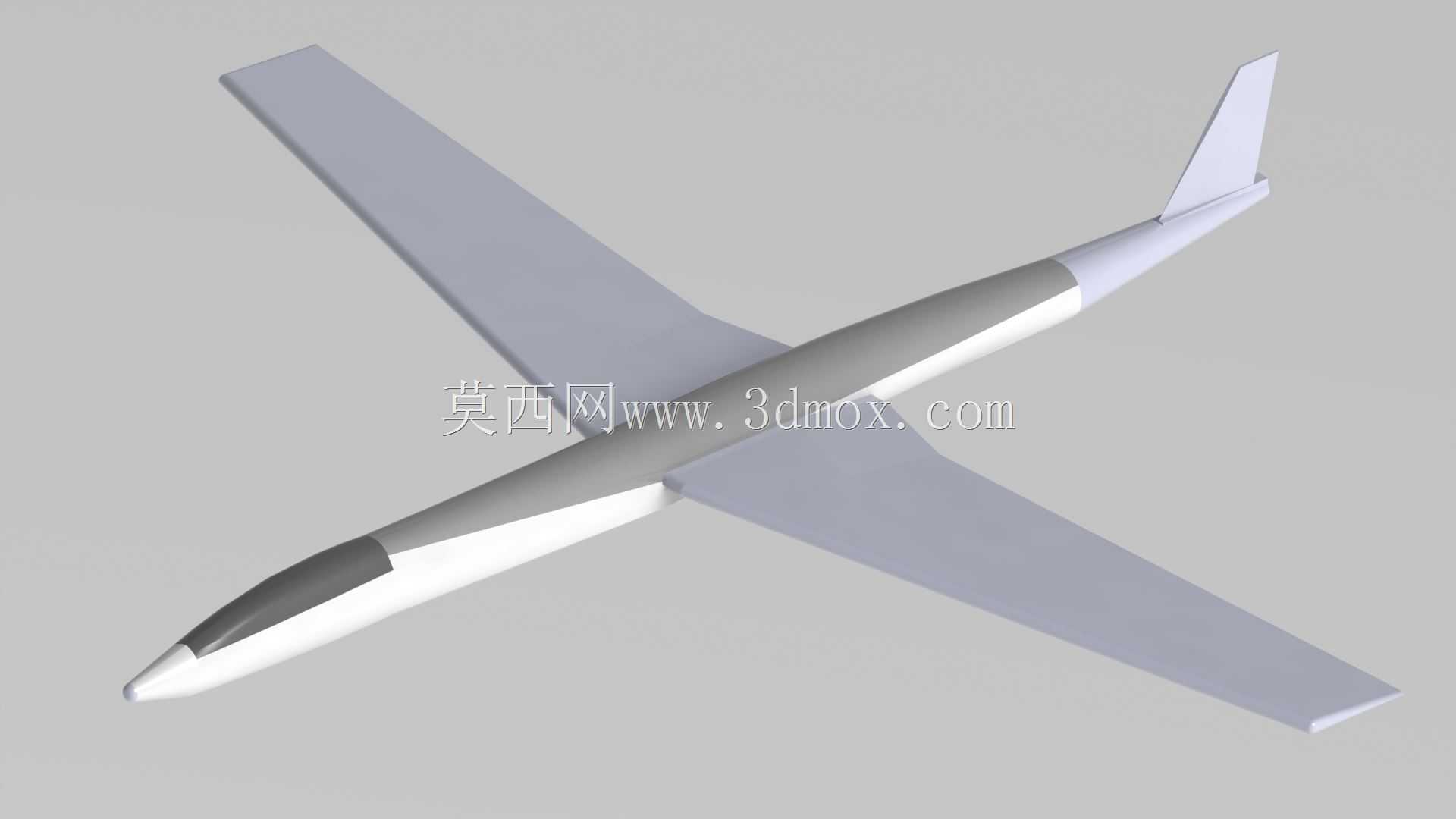

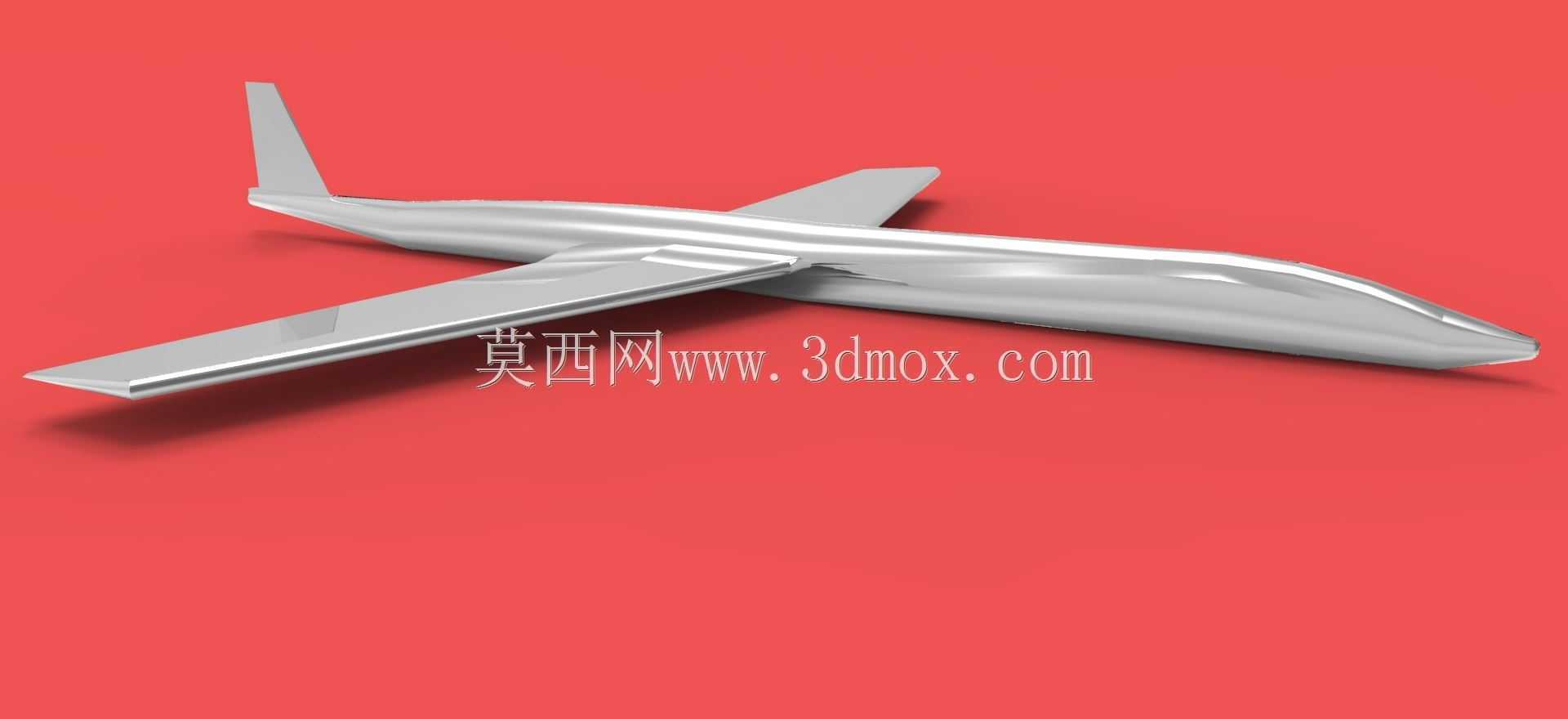

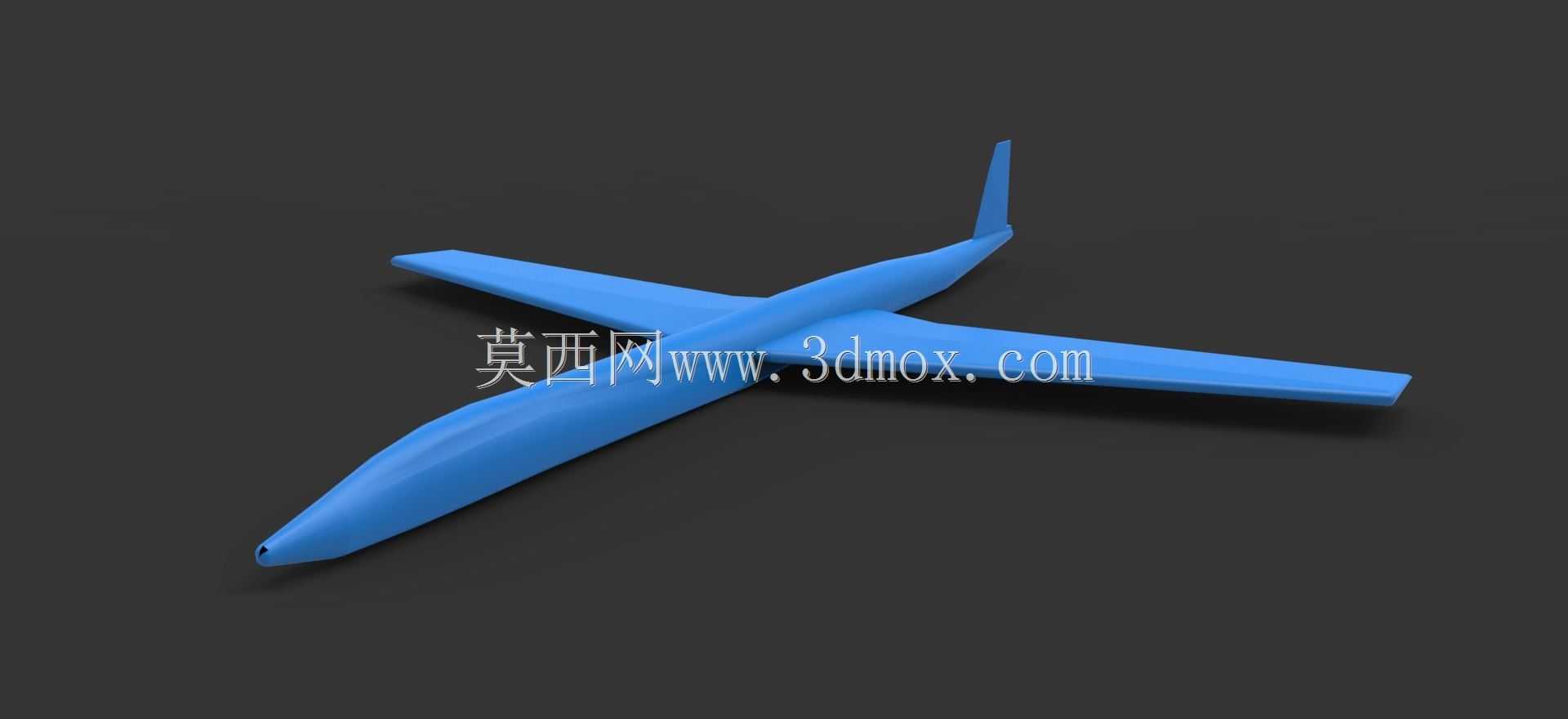

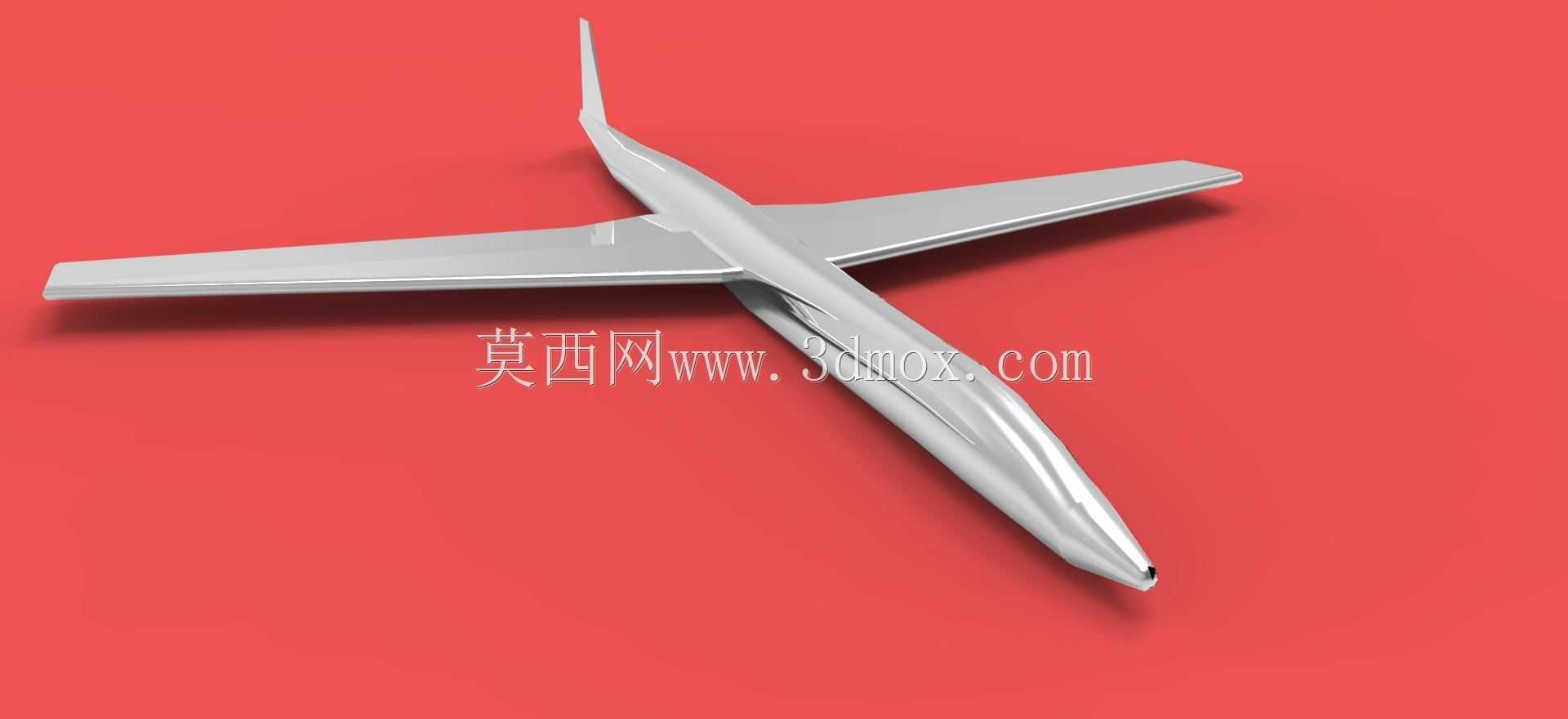

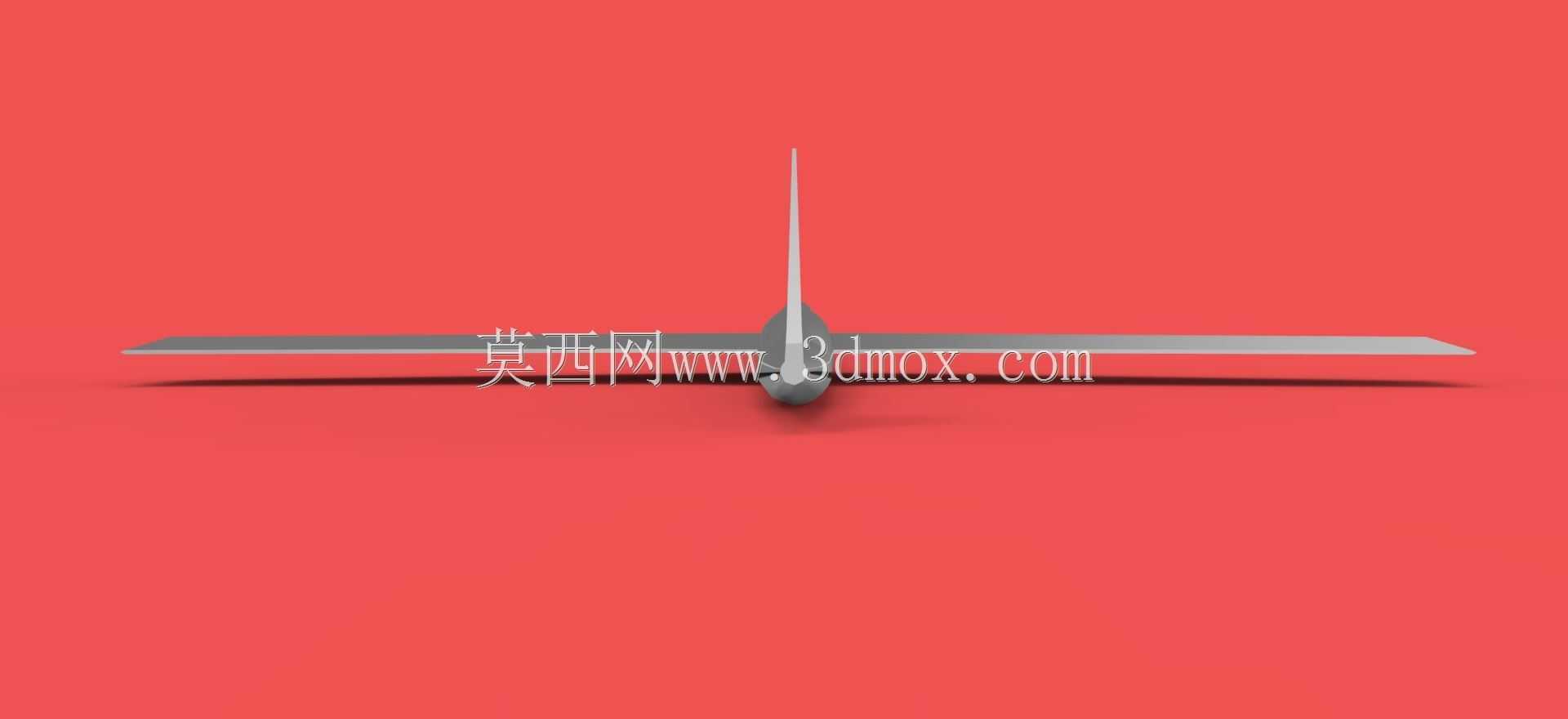

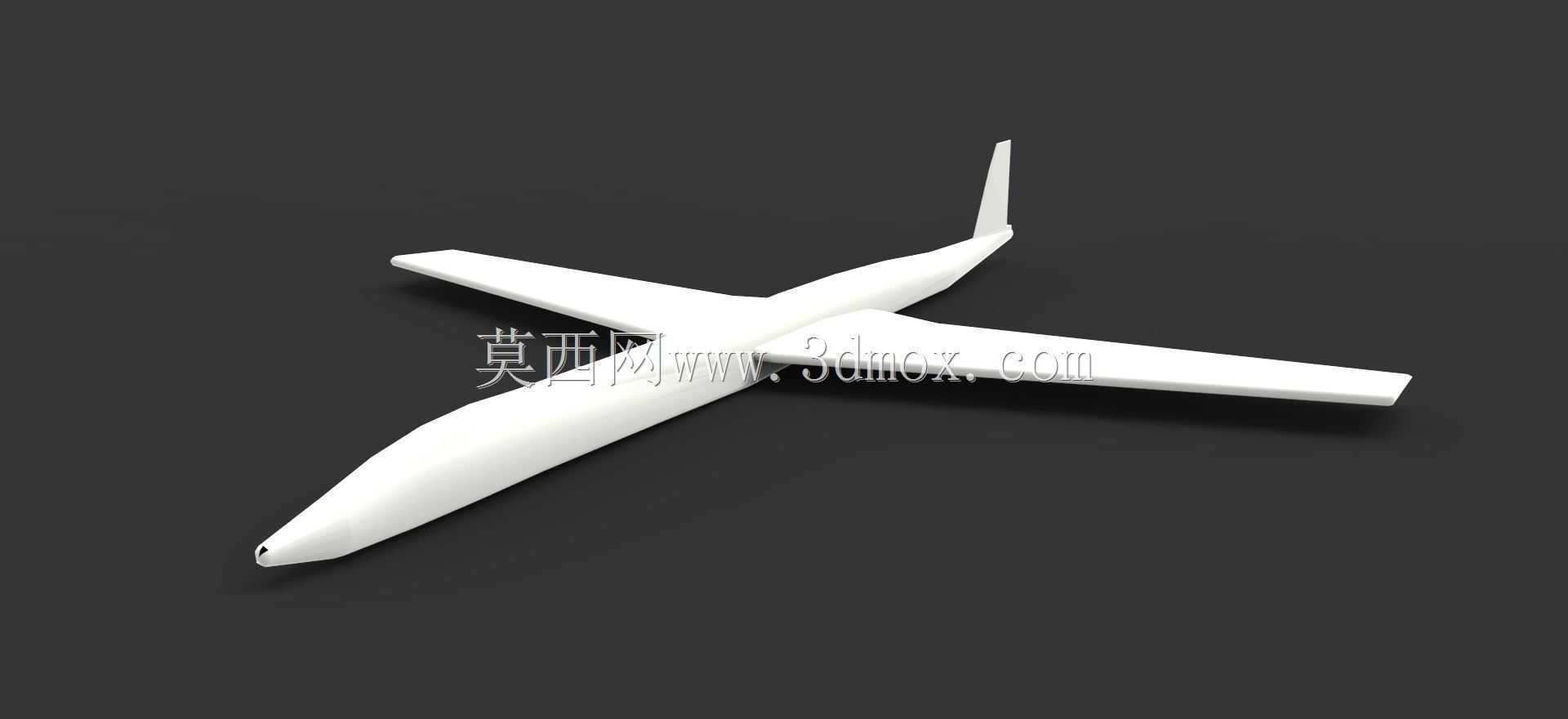

　　从机身结构来看，整体采用流线型纺锤式机身设计，机头段做了收敛式钝头处理，没有过度尖锐的造型，一方面是为了预留任务载荷的安装空间——不管是搭载可见光航拍吊舱、多光谱测绘传感器还是小型信号中继设备，钝头段的内部容积足够容纳常规尺寸的载荷，同时也能避免机头激波在低速飞行时带来不必要的阻力，整个机身的截面从机头向后逐步平滑过渡到翼身结合段，没有出现截面突变的台阶结构，能大幅降低巡航状态下的压差阻力。

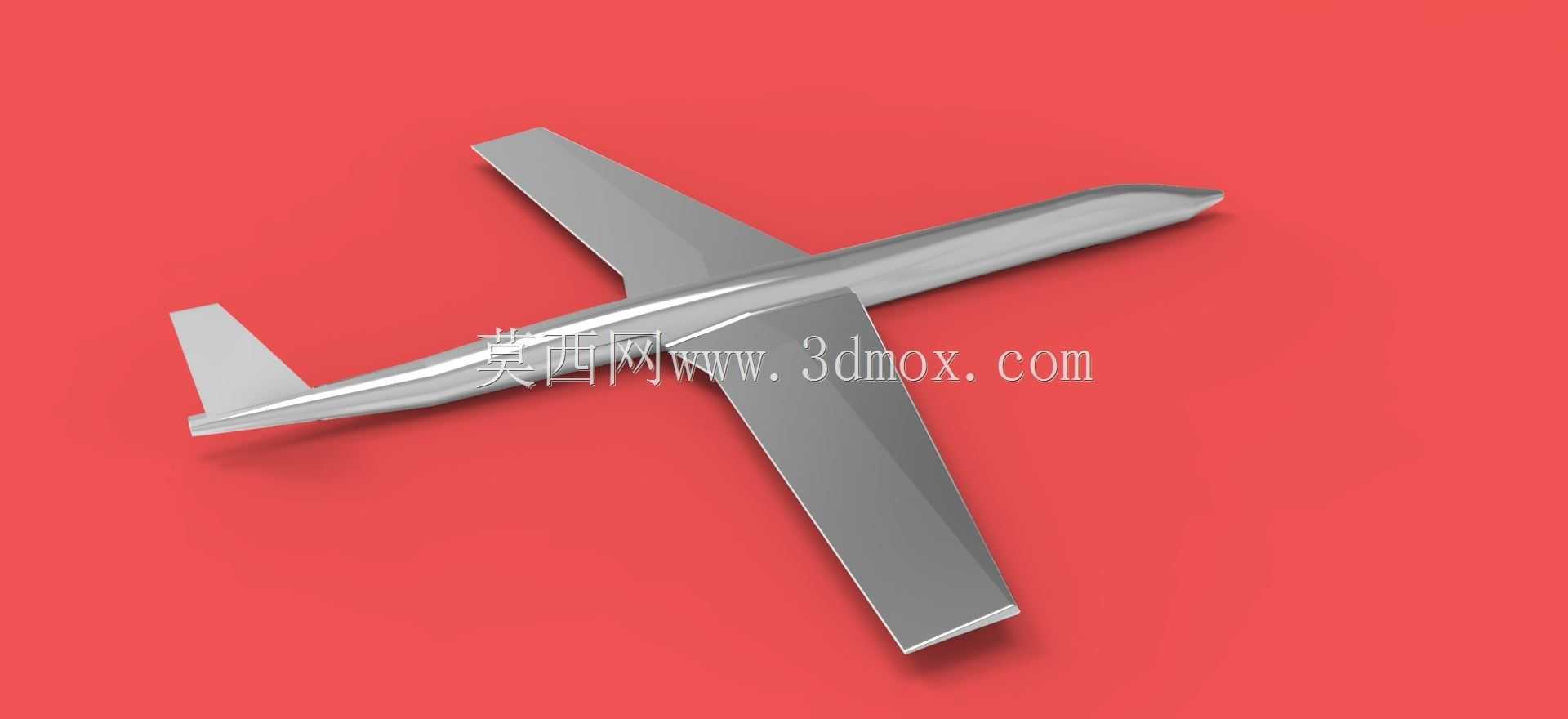

　　机翼部分采用上单翼安装布局，翼身结合位置选在机身中轴线靠上的位置，这种设计首先是能给机身下部留出充足的载荷挂载空间，不管是机腹挂载测绘设备还是播撒装置，都不会被机翼结构遮挡，同时上单翼的布局在低空遇到紊流时的横侧稳定性更好，在丘陵、山地近地作业时，能降低飞控系统的配平压力，减少不必要的舵面修正能耗。机翼的展弦比设置在18左右，翼型选用低速高升阻比的平凸翼型，没有设置复杂的襟翼增升结构，只保留了基础的副翼舵面，就是为了降低结构复杂度，减少日常维护的工作量，毕竟野外作业场景下，结构越简单，故障概率就越低。

　　尾翼部分采用常规单垂尾加水平尾翼的布局，垂尾高度设置在机身高度的1.2倍左右，方向舵的舵面面积占垂尾总面积的30%，足够满足低速飞行时的航向配平需求，水平尾翼安装在垂尾根部位置，避开了机翼下洗气流的直接影响区域，能保证平尾在大迎角飞行状态下依旧有足够的舵效，避免出现失速时舵面失效的问题。

　　从安装边界来看，整个机身的长度控制在2.2米，翼展控制在4.8米，机身最大直径0.22米，这个尺寸刚好能适配常规的小型弹射架起飞参数，不需要定制大型发射装置，拆解之后的机翼和机身段可以放进常规的SUV后备箱，转场运输不需要专门的货运车辆，非常适合分散作业点的快速转场需求。机身内部的设备舱预留了标准的航电安装导轨，电池舱、飞控舱、载荷舱的位置都做了重心配平设计，不管是搭载1kg以内的轻量载荷还是3kg左右的作业载荷，只需要调整电池的安装位置就能把整机重心控制在机翼弦长30%的最优区间，不需要额外增加配重块浪费载荷能力。

　　结构选材上，设计时预留了碳纤维蒙皮加轻木夹心的结构工艺余量，机身的隔框位置都做了加厚处理，翼梁采用贯通式设计，翼身结合处预留了快拆锁扣的安装位置，外场作业时不需要工具就能完成机翼的拆装，整个机身的受力结构都避开了设备安装区域，不会出现打螺丝固定设备时打穿受力结构的问题。起落架部分虽然在渲染图里没有体现，但机身腹部预留了滑橇式起落架的安装孔位，也可以根据需求替换成轮式起落架，适应草地、硬化路面等不同的起降场地需求。

　　在气动细节处理上，机翼和机身的结合处做了翼根整流过渡，没有出现直角拼接的结构，能减少翼根处的干扰阻力，机头下方预留了传感器窗口的安装平面，不需要额外打磨机身就能直接安装透明整流罩，尾椎部分做了轻微的收敛设计，能减少机身尾部的涡流阻力，整个机身的表面没有多余的凸起结构，所有的天线都设计成内埋式安装，进一步降低飞行时的寄生阻力，提升续航表现。
