商用通道式双篮筐工业洗碗设备结构

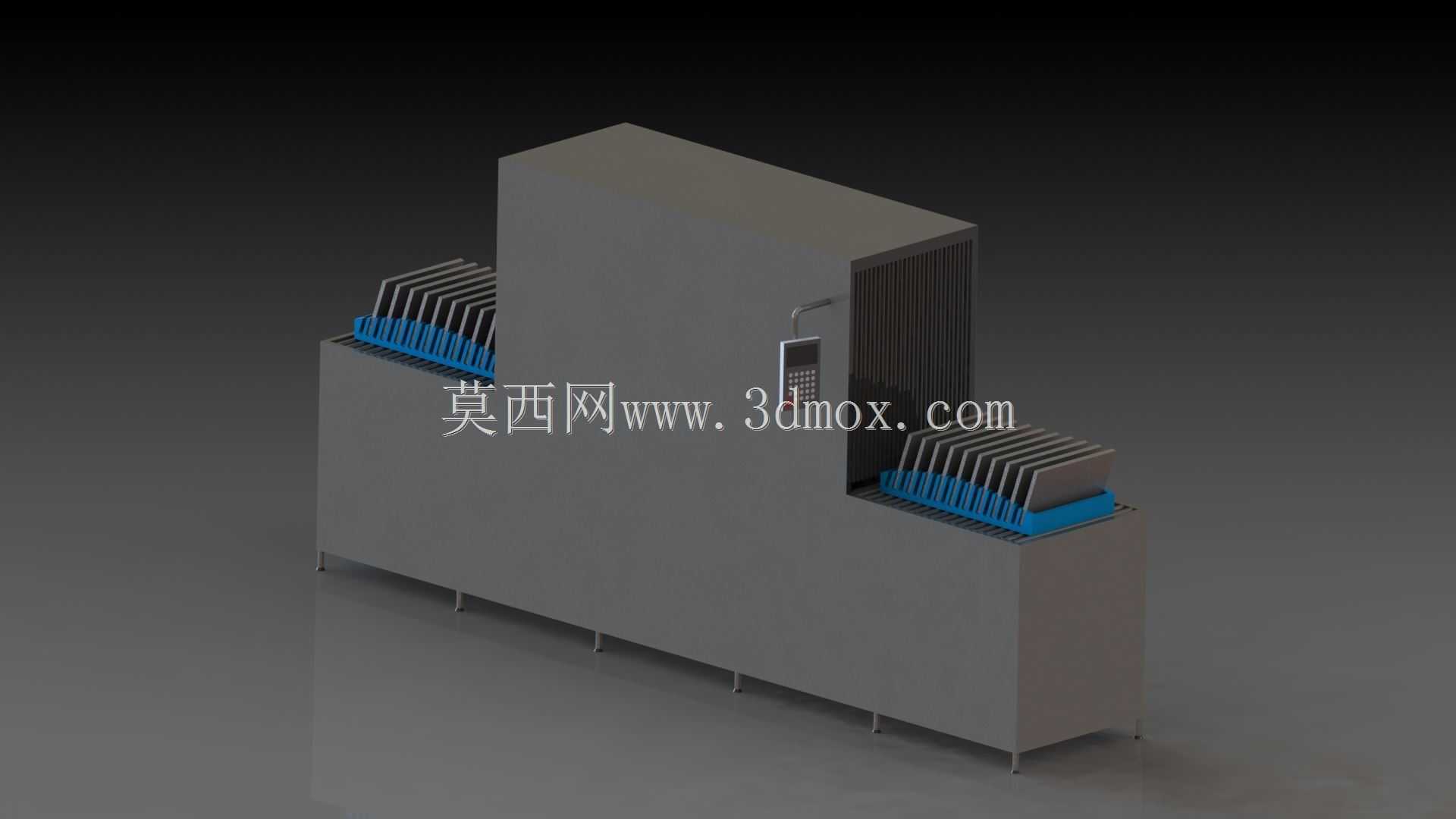

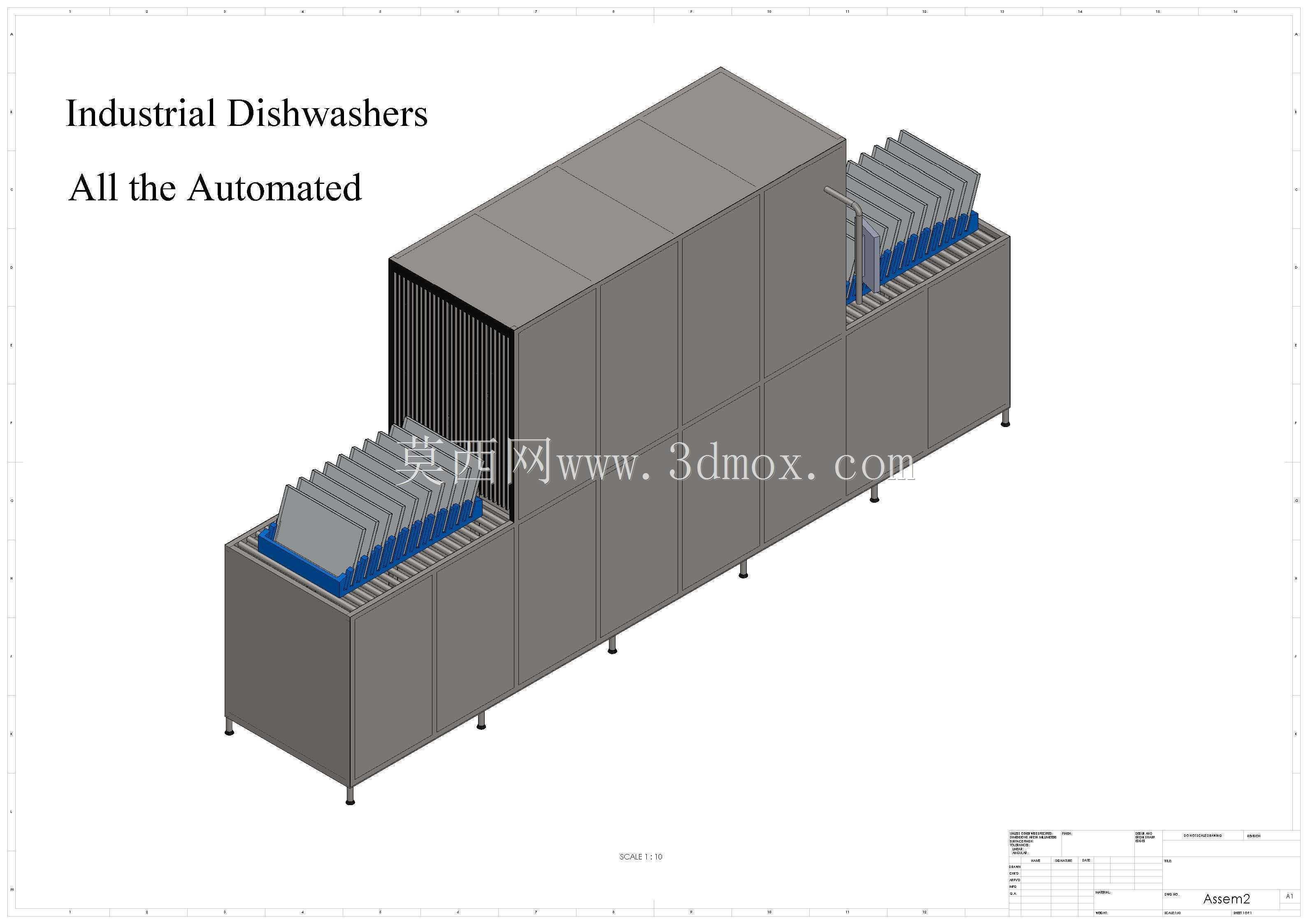

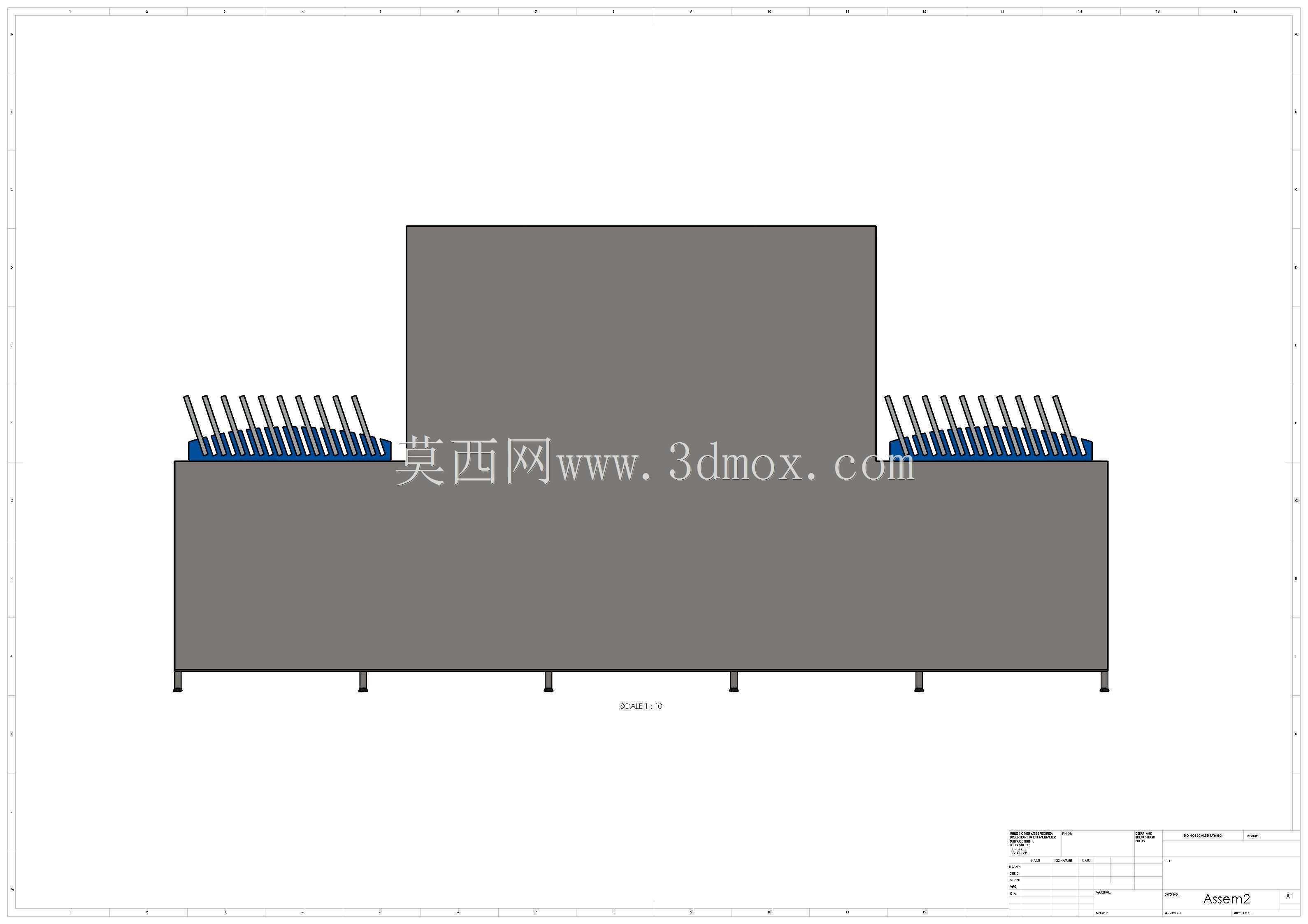

　　这款通道式双篮筐洗碗设备的三维结构，主要面向大型团餐后厨、连锁餐饮中央厨房、高校及企事业单位食堂这类日均餐具处理量过千的场景，区别于家用小型洗碗机的小容量设计，设备采用贯通式双工位进出结构，两端分别设置独立的篮筐推送位，可实现餐具的连续上料、清洗、出料作业，避免单仓设备反复开关舱门的等待耗时，单小时餐具处理能力可匹配300-500人规模的用餐清洗需求。从结构设计逻辑来看，设备主体采用分体式模块化布局，中段为封闭的清洗烘干核心舱体，两端延伸出的篮筐承托台集成了导向限位结构，承托台边缘设置的蓝色导向条为耐磨高分子材质，既可以对装载餐具的不锈钢篮筐起到滑动导向作用，避免篮筐推送过程中卡滞偏移，也能减少金属篮筐与设备壳体的硬摩擦，

　　降低长期使用的结构磨损噪音。核心舱体内部预留了喷淋臂、加热管、风刀烘干组件的安装位，三维建模阶段已完成各组件的装配间隙校验，喷淋管路的排布避开了篮筐的运行轨迹，上下喷淋臂的喷射覆盖范围可完全覆盖标准篮筐内的所有餐具摆放区域，不存在清洗死角。设备外壳整体采用食品级不锈钢折弯焊接结构，建模时已预留板材折弯的工艺圆角，所有外露边均做了卷边钝化处理，避免安装及使用过程中出现划伤风险；底部设置的可调式支撑脚，可根据后厨地面的实际平整度调整设备水平度，支撑脚的调节行程预留了50mm的余量，可适配大多数商用后厨的地面铺装误差，无需额外制作安装基座。设备侧面预留的控制箱安装位，已考虑电气元件的布线空间与检修开口，控制箱的嵌入深度与壳体表面齐平，

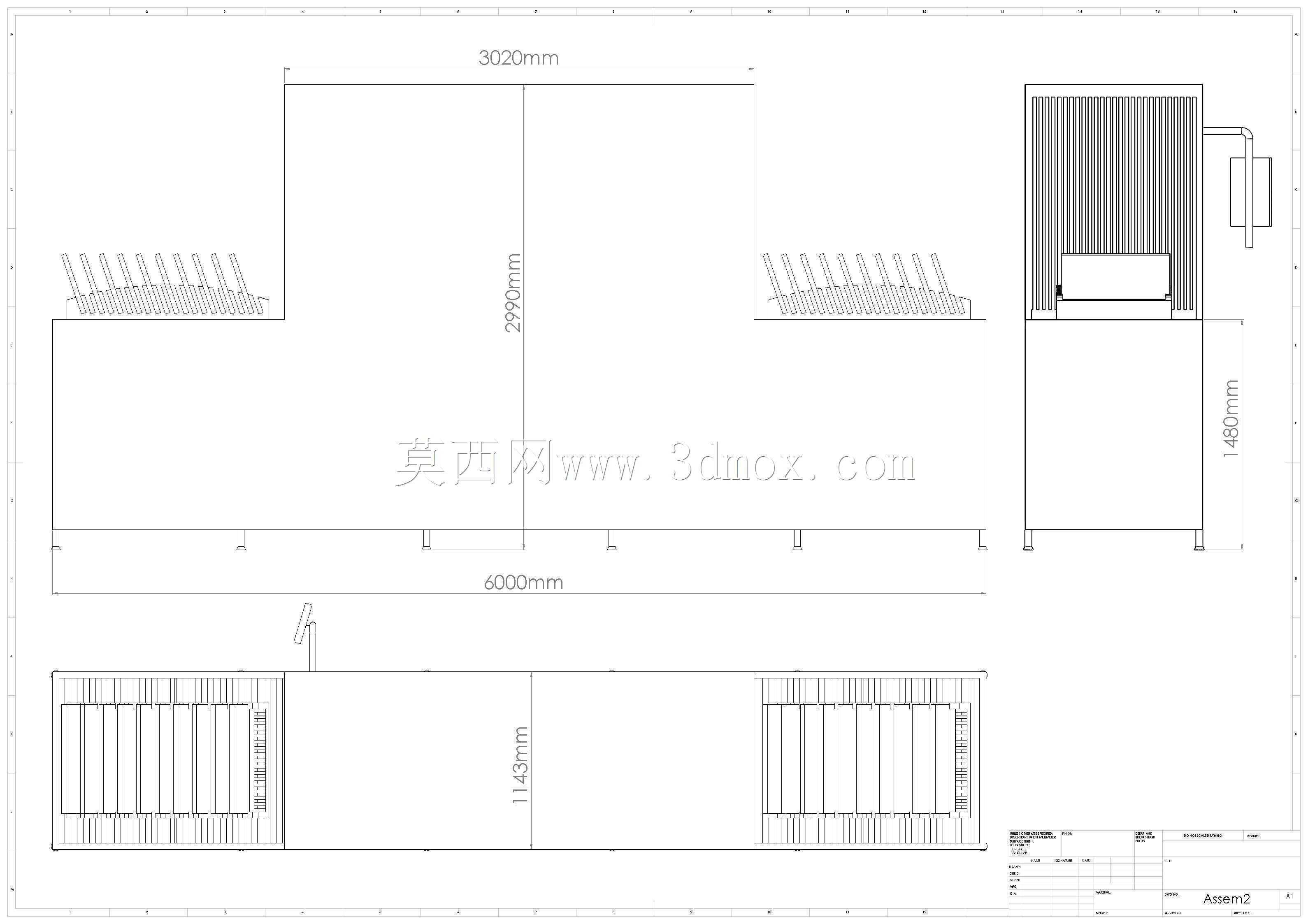

　　既避免操作时的磕碰，也能减少后厨油污、水渍对电气元件的侵蚀。从安装边界来看，设备整体长度方向需预留两端各1.2米的操作空间，用于餐具的上料摆放与清洗完成后的取料转运，宽度方向需预留0.8米的侧边检修通道，用于设备日常的滤网清理、管路维护作业；设备进水口、排水口、供电接口均预设在设备后侧底部，建模时已标注各接口的定位尺寸，可直接对接后厨的标准给排水管路与供电回路，无需现场二次改孔定位。篮筐的运行轨道采用下沉式设计，轨道高度与后厨常用的餐具转运车台面高度齐平，清洗完成的篮筐可直接平移到转运车上，减少操作人员的抬举动作，降低长时间作业的劳动强度。舱体顶部的封闭结构做了微倾斜导水设计，清洗过程中产生的冷凝水可顺着倾斜面回流到舱内集水槽，

　　不会从舱门缝隙溢出到设备外部的地面，避免后厨地面积水带来的滑倒风险。集水槽的位置预设了过滤篮安装位，可拦截清洗过程中掉落的食物残渣，过滤篮采用抽拉式结构，日常清理时无需打开设备主舱门，直接从设备前侧的检修口抽出即可完成残渣倾倒，操作便捷。
