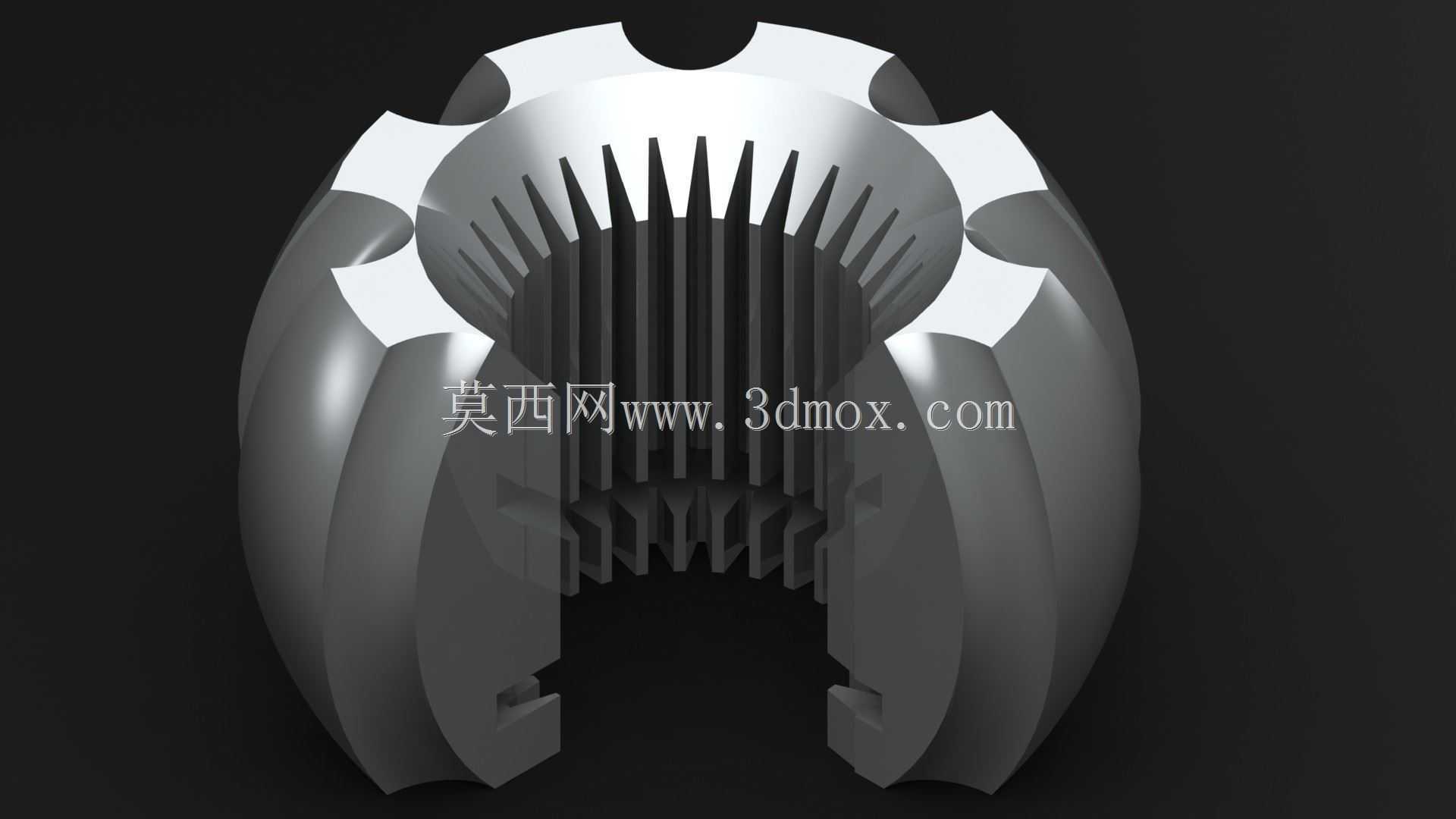

内齿型瓣状异形啮合传动构件

项目分类:齿轮 发布时间:2022-01-29 ID:526666
  • 内齿型瓣状异形啮合传动构件

  这类带内齿的瓣状异形构件,常应用在需要紧凑空间内实现周向啮合传动、同时兼顾外部卡接定位的特殊传动场景中,比如小型定制化离合机构、特种工装的分度锁紧单元、或是小型精密设备里的间歇传动组件,区别于常规标准内齿圈,它的外部瓣状缺口结构并非装饰设计,每一处缺口的弧度、位置都对应配套构件的卡合点位,能在传动过程中同时实现周向的扭矩传递和轴向的限位锁止,不需要额外加装定位卡环或是键槽结构,大幅缩减装配所需的轴向空间。从结构设计逻辑来看,构件内部的直齿参数是按照啮合配对的外齿件参数做适配的,齿顶高、齿根圆角都做了应力释放处理,避免传动过程中齿根位置出现应力集中导致的崩齿问题,齿面的啮合接触区经过修形,能在低速重载的啮合工况下减少齿面的滑动摩擦,

  降低运行过程中的磨损速率。外部的瓣状轮廓,每一个凸起的弧面都做了等半径处理,能和配套的壳体安装位实现间隙配合,安装时不需要额外找正,依靠弧面的自定位特性就能快速完成装配对位,瓣状结构之间的缺口,是对应外部锁止件的卡爪位置设计的,当构件运行到指定工位时,外部卡爪可以直接卡入缺口内,实现瞬时的位置锁止,不需要额外设计独立的制动结构,能有效简化整套传动机构的零件数量。在安装边界上,这类构件的轴向总厚度需要匹配安装腔的轴向深度,预留0.1到0.2毫米的轴向窜动间隙,避免热胀冷缩导致构件卡滞,外部瓣状轮廓的最大外径要和安装腔的内径保持H7/g6的配合公差,既保证构件转动时的同轴度,又不会因为配合过紧导致转动阻力过大。

  内部齿圈的分度圆直径要严格和配对外齿的分度圆保持一致,啮合侧隙控制在0.05到0.1毫米之间,兼顾传动精度和转动灵活性,齿根位置的圆角半径不小于0.3毫米,避免淬火处理时出现应力裂纹。构件下端的两个对称开槽,是用于和传动轴端的凸块配合传递扭矩的,开槽的宽度公差按照H8级精度控制,和轴端凸块的配合间隙不超过0.08毫米,保证扭矩传递过程中不会出现冲击异响。这类构件的材质通常选用合金结构钢,经过渗碳淬火处理后齿面硬度能达到HRC58-62,足够应对日常传动的磨损需求,外部瓣状的非啮合面不需要做过高的硬度处理,保持HRC30-35的韧性即可,避免卡接过程中出现脆裂。在实际应用场景里,

  这类异形内齿构件常替代传统的标准内齿圈加定位卡环的组合结构,在小型自动化设备的分度工位、特种锁紧机构、定制化传动模组里使用,能在有限的安装空间里同时实现传动、定位、锁止三个功能,减少整套机构的零件数量,降低装配复杂度,同时减少多零件配合带来的累积误差,提升机构的运行稳定性。设计这类构件的时候,需要先确定内部啮合齿的模数、齿数、压力角等基础参数,保证和配对传动件的啮合参数完全匹配,之后再根据安装空间的边界尺寸,设计外部的瓣状轮廓,每一个瓣的位置、缺口的角度都要对应锁止工位的角度要求,保证锁止时卡爪能完全卡入缺口,受力面均匀贴合,不会出现偏载导致的卡爪变形。下端的传动开槽要和内齿圈保持同轴,开槽的对称度误差不超过0.02毫米,避免装配后出现传动偏心,导致齿面偏磨。另外,构件的整体重量也做了优化,在保证结构强度的前提下,非受力区域的壁厚做了减薄处理,降低转动惯量,让机构启停时的响应速度更快,减少驱动端的负载。
