壁挂式电视配套置物搁板组合结构

　　这套壁挂式视听配套构件，核心适配小户型客厅、出租屋、单身公寓等墙面空间有限的场景，替代传统落地式电视柜，释放地面活动区域，同时满足基础的视听设备摆放与小件物品收纳需求。整体采用墙面挂装的固定方式，安装时需提前确认墙面基层承重能力，混凝土实心墙可直接使用膨胀螺栓固定，轻质隔墙需配套背板分散承重，避免后期脱落风险。

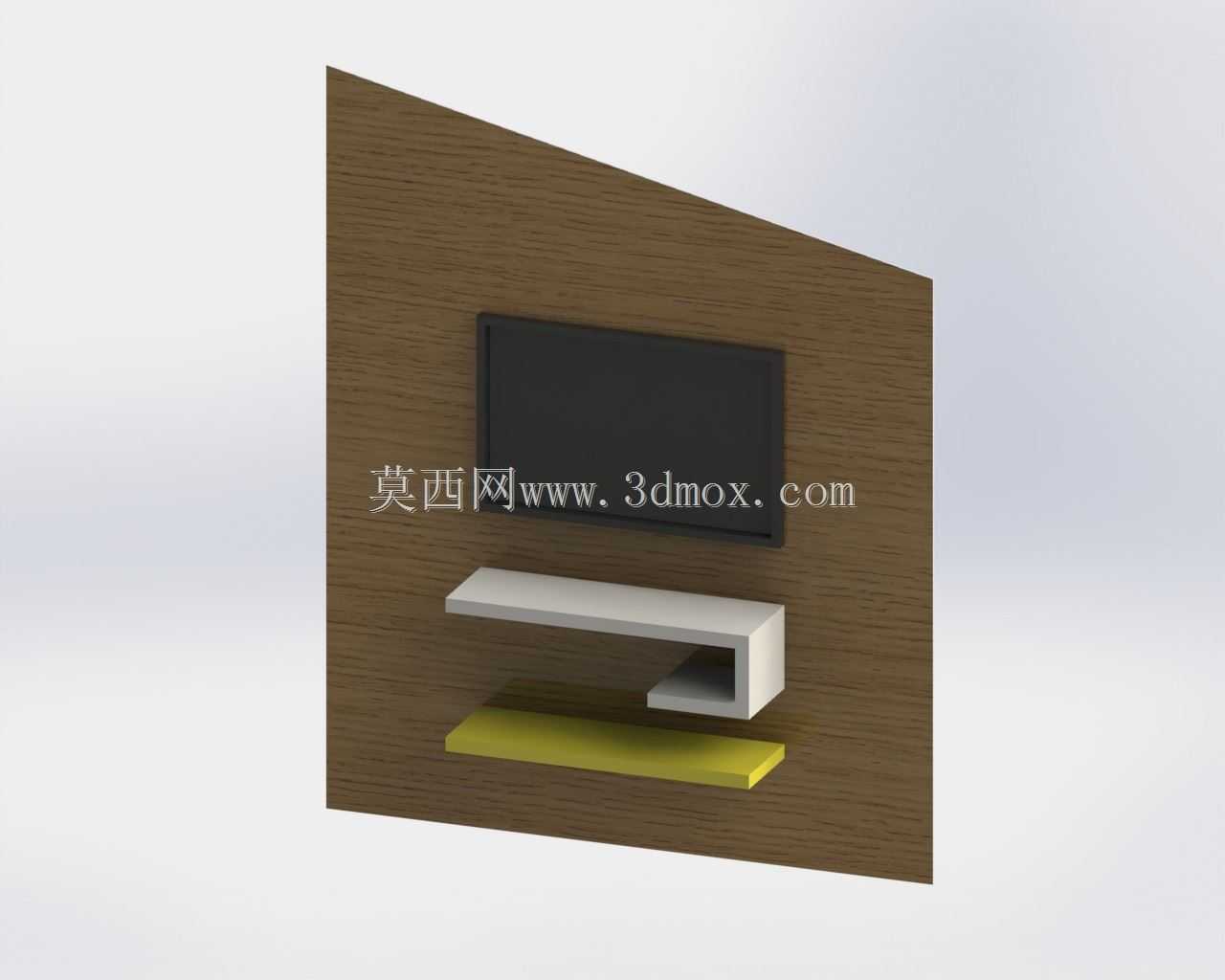

　　结构上分为三个核心功能区，上部预留平板电视安装位，适配常规32-43英寸轻薄型平板电视，安装孔位遵循通用VESA挂装标准间距，可直接匹配市售主流电视挂架，无需额外打孔改位。中部为悬空置物搁板，采用L型折边结构，折边高度控制在30mm，既保证搁板整体抗弯强度，避免放置物品时出现下挠变形，又不会遮挡电视下方的信号接收区域，搁板深度设计为180mm，可稳定放置电视盒子、路由器、小型音响等视听周边设备，边缘做R3圆角处理，防止磕碰划伤。下部为抽拉式置物托盘，采用浅槽设计，槽深15mm，可放置遥控器、充电线、便签等零散小物件，抽拉行程控制在120mm，拉出时不会超出搁板外沿过多，避免误碰掉落，抽拉结构采用隐藏式阻尼滑轨，开合无明显噪音，也不会出现滑轨外露影响整体外观的问题。

　　设计过程中优先考虑了安装容错空间，挂装孔位做了长圆孔设计，上下左右各预留5mm的调节余量，安装时可根据墙面实际打孔偏差微调位置，降低现场安装的对位难度。整体外轮廓宽度控制在1200mm以内，适配多数小户型墙面的开间尺寸，不会出现尺寸过大挤占墙面其他装饰区域的问题，构件总厚度（含墙面挂装间隙）控制在220mm，不会过度突出墙面，减少空间占用感。材质适配方面，主体结构可采用密度板贴木皮、多层实木板或者金属板材加工，不同材质对应的连接件选型做了预留，木质结构采用自攻螺丝配合预埋螺母连接，金属结构采用抽芯铆钉或者焊接固定，建模时已经对不同材质的连接工艺做了结构避让，比如木质结构的板件连接位预留了沉头孔，金属结构的折边位置预留了焊接让位缺口。

　　实际使用场景中，这套结构除了家用场景，也可适配酒店客房、公寓式酒店、小型办公会议室的临时视听区域，相比成品电视柜，这套组合结构的零部件均可平板化包装，运输成本更低，现场安装仅需手电钻、水平尺等常规工具，单人即可完成组装挂装，后期维护时如果单个板件出现磨损，可单独拆卸更换，无需整体拆除。结构受力校核阶段，已经对搁板的承重做了模拟验证，中部搁板均匀承重可达15kg，下部托盘承重可达5kg，完全满足常规视听设备的摆放需求，挂装点位的受力也做了分散处理，四个挂装点均匀分担整体荷载，避免单个点位受力过大造成墙面开裂。外观上采用无外露连接件的设计，所有固定螺丝均隐藏在板件内侧或者搁板下方，正面视角看不到任何连接结构，整体视觉简洁，可适配北欧、简约、工业风等多种室内装修风格，板件表面可根据装修风格做不同的饰面处理，木纹饰面适配温馨家居场景，哑光金属饰面适配办公或者工业风场景。
