工地立式人像宣传展示立牌结构

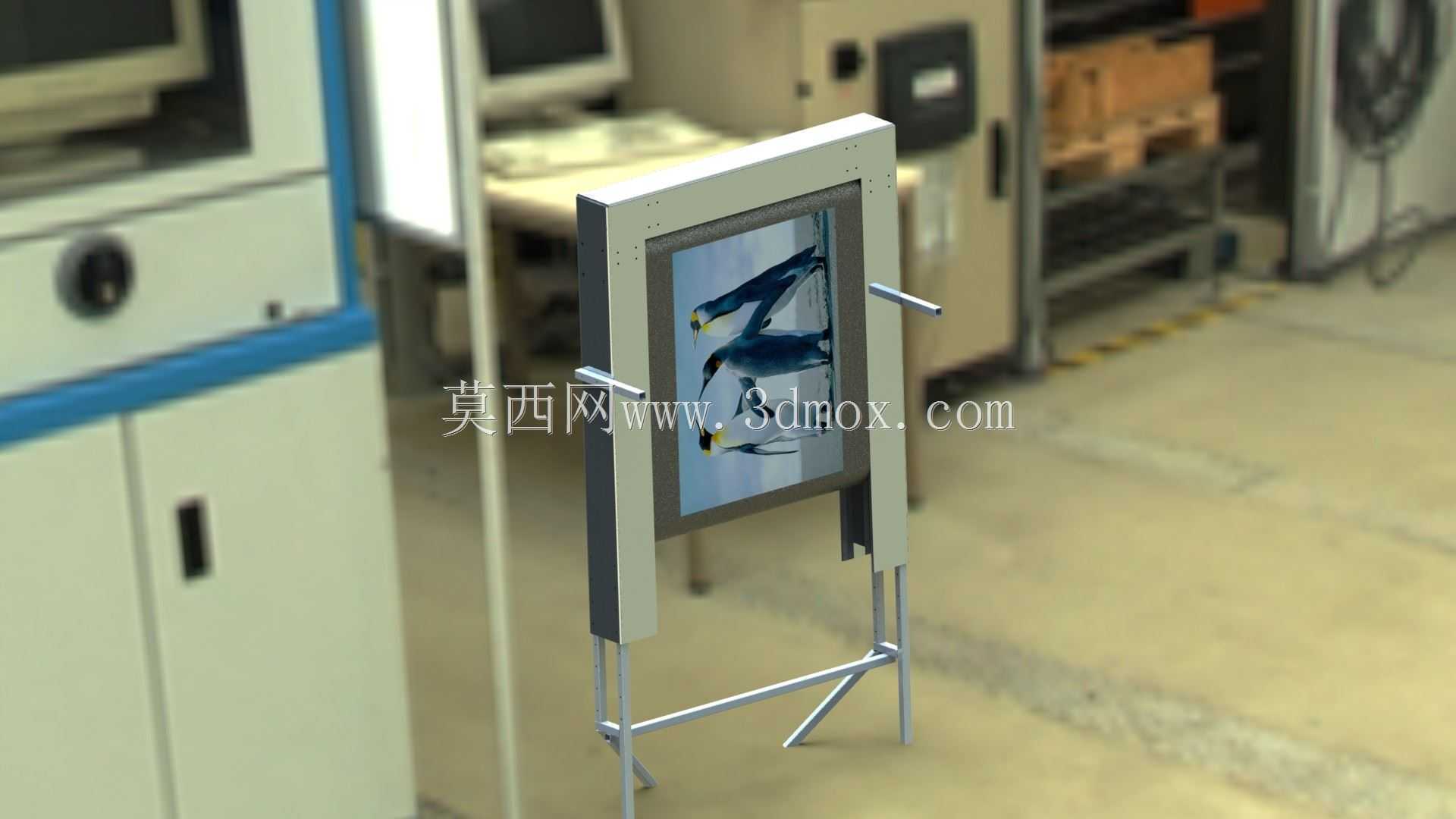

　　这款立式人像展示结构，主要应用于建筑施工现场的安全宣教区域、作业入口通道、班前讲评台旁等场景，用来放置安全警示人像、作业规范提示内容，替代传统的喷绘张贴方式，在工地多扬尘、偶有磕碰的环境下能保持更久的展示寿命，也方便现场人员快速注意到提示内容。从结构设计来看，整体采用框架式承载思路，主体承载框为矩形边框结构，边框采用薄壁金属型材弯折成型，边框内侧预留有嵌槽，用来固定印有宣传人像和提示内容的面板，面板嵌装后不会出现边角翘起的问题，即使现场有大风刮过，也不会因为面板受力不均出现脱落情况。边框两侧向外伸出短轴结构，这部分结构一方面可以作为临时挂点，用来悬挂小型的安全提示吊牌、临时检查记录卡，另一方面也能在搬运过程中作为握持点位，

　　方便现场作业人员挪动展架位置，不需要额外加装搬运把手，减少了多余的结构件。底部支撑采用双立柱加斜撑的组合结构，两根竖直立柱从主体边框底部向下延伸，直接接触地面作为主要承力结构，每根立柱朝向展架正面的方向都焊接有斜向支撑杆，斜撑另一端接触地面，形成三角形稳定支撑结构，这种支撑形式不需要额外配重块，依靠结构自身的力学稳定性就能抵抗工地常见的阵风冲击，同时支撑脚的接触端做了磨平处理，不会刮蹭工地的临时硬化路面，也不会在铺设防尘网的区域出现戳破网面的问题。从安装边界来看，整体结构的占地宽度控制在0.8米以内，纵深方向因为斜撑的存在，占地深度约0.4米，不会占用过多的通道通行空间，在宽度1.

　　2米的临时施工通道旁放置也不会阻碍人员和小型工具车通行。主体展示面板的可视区域高度设置在1.2米到1.7米之间，刚好对应成年人站立时的视线高度范围，过往作业人员不需要刻意抬头或者低头就能看清面板上的内容，符合现场宣教的视线要求。设计过程中没有采用多余的装饰性结构，所有外露的型材边角都做了钝角打磨处理，避免现场人员搬运或者路过时被尖锐边角划伤，整体结构全部采用焊接连接，没有使用螺栓等易松动的连接件，在工地长期震动、偶尔被工具剐蹭的环境下，不会出现连接件脱落、结构散架的问题。另外，结构的整体重量控制在15公斤以内，两个现场作业人员配合就能完成挪动转移，不需要动用吊装设备，适配工地不同施工阶段宣教点位频繁调整的需求。框架表面采用喷塑处理，

　　能够抵御工地常见的水泥溅落、扬尘附着，日常清理只需要用湿抹布擦拭即可，不会出现表面锈蚀、漆面脱落的问题，相比传统的木质展架或者PVC展架，在户外工地环境下的耐用性提升明显。在结构受力校核上，重点考虑了侧向受力的情况，当展架侧面受到六级阵风的风压时，斜撑结构能够将侧向力传导到地面，不会出现侧翻的情况；即使现场有搬运物料的作业人员不小心剐蹭到展架侧面，结构也能依靠支撑的三角形结构保持稳定，不会轻易倾倒砸伤周边人员。面板嵌槽的深度设置为15毫米，面板装入后不需要额外打胶固定，更换宣传内容时只需要将旧面板从嵌槽中抽出，插入新的面板即可，不需要拆解整体结构，大幅降低了现场更换宣教内容的操作难度，不需要专业工具就能完成内容更新，适配工地不同施工阶段需要更换不同安全提示内容的使用需求。
