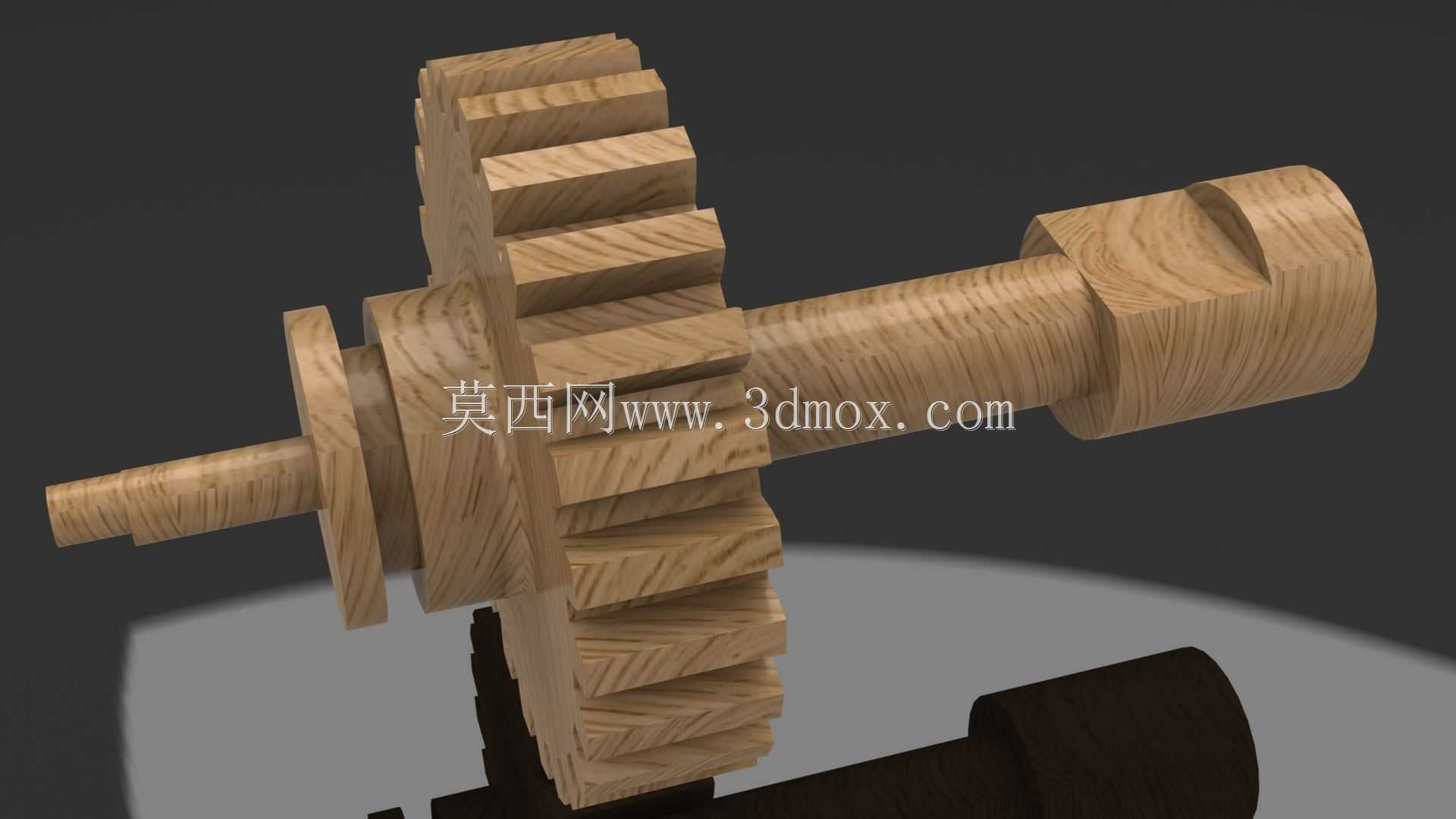

木质纹理齿轮轴传动构件三维结构

　　直径最小的端部轴段用于安装支撑轴承或者轴套，作为整个构件的旋转支撑点位；紧邻的轴肩结构起到轴向定位的作用，能够限制安装在轴上的衬套、挡圈等零件的轴向位移，保证齿轮在啮合过程中不会出现轴向窜动，维持啮合齿面的正确接触位置；齿轮部分的齿形采用标准渐开线齿廓设计，齿向为直齿，加工难度低，装配时不需要严格的轴向对位，啮合过程中不会产生轴向分力，对支撑结构的轴向载荷要求更低，非常适合小型简易传动装置的使用需求。轴的另一端做了扁位结构设计，这个结构是动力输入或者输出的连接点位，能够和带对应槽口的连接件配合，传递扭矩的时候不会出现相对打滑，相比光轴靠摩擦力传递扭矩的方式，扁位结构能传递更大的扭矩，同时装拆更加方便，在小型传动机构、教具演示装置以及文创类机械摆件的设计场景中，这类带集成齿轮的轴类构件是核心的动力传递单元，区别于常规金属材质的工业齿轮轴，该构件采用木质纹理的外观呈现，既可以用于机械原理教学的演示教具，让学习者直观观察齿轮与轴一体化结构的啮合传动过程，也能作为木质机械装置、复古风格传动摆件的核心组成部件，适配低载荷、低转速的动力传递需求。从功能特性来看，该构件将传动齿轮与转轴做了一体化结构设计，省去了齿轮与轴之间的键连接、过盈装配等工序，减少了装配环节的累积误差，在低载荷工况下能保证传动的同轴度，避免齿轮与轴之间出现相对窜动。轴段部分做了多阶直径变化的设计，不同直径的轴段分别对应不同的功能区域：

　　不需要额外的紧定螺钉就能实现周向固定。在设计思路上，这类一体化齿轮轴首先要确定的是齿轮的基本参数，根据传动比要求确定齿数，根据传递扭矩的大小确定模数，再根据安装空间的限制确定齿宽，齿宽的选择要兼顾承载能力和轴向空间占用，齿宽过大会增加不必要的材料占用，还会提升齿向载荷分布不均的风险，齿宽过小则会导致齿面接触应力过大，容易出现齿面磨损甚至断齿的问题。轴段的直径设计需要结合扭转强度和弯曲强度计算，不同轴段的直径要匹配对应安装零件的内孔尺寸，轴肩的高度要满足定位零件的安装要求，同时要避免轴肩过高导致应力集中，在轴径变化的位置做了微小的圆角过渡，降低应力集中系数，提升构件的抗疲劳性能。齿轮部分和轴段的过渡位置也做了圆角处理，

　　避免这个位置因为截面突变产生应力集中，在承受交变载荷的时候出现断裂风险。从安装边界来看，整个构件的轴向尺寸需要匹配安装腔体的内部宽度，两个支撑轴段的中心距要和配对齿轮的中心距严格一致，中心距的误差会直接影响齿轮的啮合侧隙，侧隙过大会导致传动过程中出现冲击、反向空程大的问题，侧隙过小则会出现卡滞、齿面磨损加剧的问题。支撑轴段的直径公差要适配所选轴承或者轴套的内孔公差，采用间隙配合或者过渡配合，保证轴能够顺畅旋转，同时不会出现过大的径向晃动。端部扁位的尺寸要匹配连接件的槽口尺寸，保证扭矩传递的可靠性。在实际应用中，这类构件如果用于教学演示场景，不需要过高的强度要求，重点是结构直观，能够清晰展示齿轮轴的各部分结构和传动原理；

　　如果用于木质机械装置或者文创摆件，则需要重点关注外观纹理的一致性，齿形的加工精度不需要达到工业级传动的要求，只要能顺畅啮合传动即可，同时木质材质的构件重量更轻，运转时的噪音更小，适合桌面级的小型装置使用。在建模过程中，首先通过旋转特征生成轴的基础基体，确定各段轴的直径和长度尺寸，再通过拉伸或者扫描特征生成齿轮的齿形结构，对齿根和轴段过渡位置做圆角处理，最后添加端部的扁位切削特征，整个建模过程需要保证各特征的同轴度，齿轮的分度圆要和轴的轴线严格重合，否则会导致传动过程中出现转速波动、啮合冲击的问题。对于直齿圆柱齿轮和轴一体化的结构，在设计时还要考虑加工工艺性，如果是采用木质材料加工，一体化结构可以通过数控铣削一次加工成型，不需要额外的装配工序，相比分体式的齿轮和轴装配结构，生产效率更高，也避免了装配误差带来的传动问题。在选型适配的时候，需要确认配对齿轮的模数、齿数和压力角和该齿轮轴的齿轮参数一致，否则无法正确啮合，同时要确认轴的支撑跨距，避免跨距过大导致轴的挠曲变形过大，影响齿轮的正常啮合。
