装饰性几何花纹透光照明构件设计

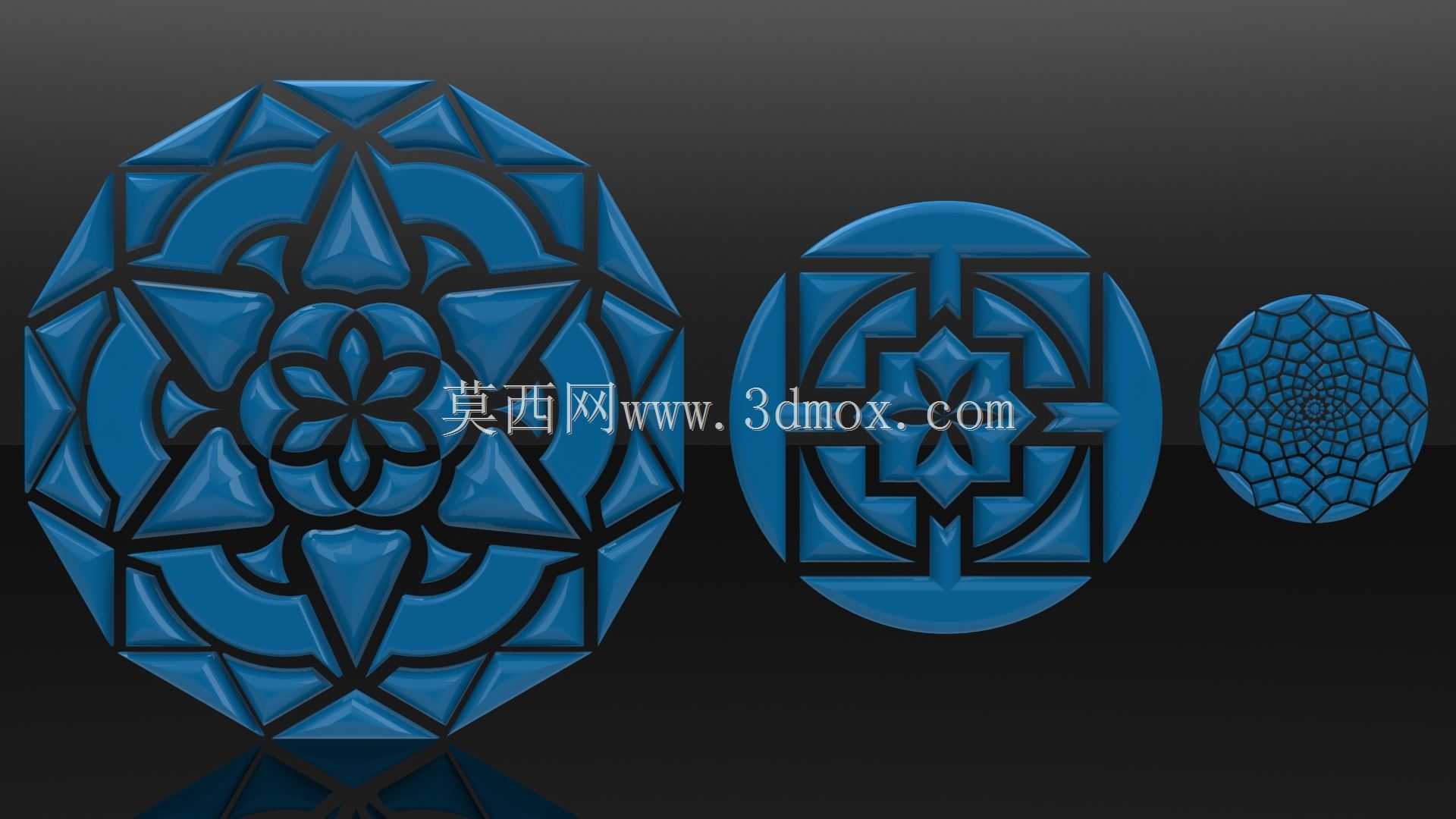

　　这类带几何浮雕花纹的透光构件，主要应用在商业空间氛围照明、文创景观装饰灯、特色室内吊顶装饰灯组等场景，区别于常规平板透光罩，其通过立体花纹结构对光线进行二次折射与漫反射，避免点光源直射产生的眩光问题，同时在未点亮状态下也能作为空间装饰元素存在，兼顾照明功能与装饰属性。从结构设计逻辑来看，三款不同尺寸的花纹构件采用了同系列的几何纹样演化思路，最大尺寸的构件采用八芒星结合层叠花瓣的中心纹样，外围搭配对称的三角几何块面，整体纹样沿中心轴对称分布，保证光线透出时的光影均匀度；中间尺寸的构件采用回纹结合十字对称的纹样设计，线条更硬朗，适配偏工业风或新中式的装修场景；最小尺寸的构件采用蜂窝状嵌套的密纹设计，透光时会形成细腻的点阵光影效果，

　　适合做辅助点缀的小功率光源配套。设计过程中首先要考虑的是透光面的壁厚均匀性，整个花纹凸起与凹陷部位的壁厚差控制在0.8mm以内，避免注塑或压塑成型时出现缩痕、透光不均的问题，同时花纹的凸起高度不超过基材厚度的1.5倍，防止成型后出现结构变形，影响安装贴合度。安装边界方面，三款构件均采用圆形法兰边的安装结构，最大款的有效透光直径为320mm，安装固定孔位分布在直径350mm的圆周上，适配常规300-350mm尺寸的嵌入式灯盘安装；中间款有效透光直径180mm，安装孔位分布在直径205mm的圆周上，适配180-200mm的明装筒灯配套；最小款有效透光直径80mm，安装孔位分布在直径92mm的圆周上，可作为射灯的装饰透光罩，

　　或多件组合拼接成大型装饰灯阵。实际使用中，这类构件的背面预留了2mm深度的光源安装槽，可直接贴合固定在LED灯板的正面，不需要额外的固定支架，槽位边缘设计有0.5mm的定位凸点，与灯板上的定位孔配合，安装时可快速对位，避免装配后花纹出现偏移，影响光影效果。结构强度上，构件边缘做了1.2mm的加厚翻边，既可以遮盖安装缝隙，也能提升整体的抗形变能力，在运输或安装过程中受到挤压时，不会出现边缘开裂的问题。花纹的棱角部位均做了R0.3mm的圆角处理，一方面是避免成型时出现尖角缺料的问题，另一方面是光线经过圆角面时会形成更柔和的漫反射效果，不会出现锐利的光影边界，提升照明的舒适感。针对不同的应用场景，构件的基材可选用透光PC、

　　PMMA或磨砂玻璃材质，PC材质的抗冲击性更好，适合公共区域的明装灯具使用，PMMA的透光率更高，适合对亮度要求较高的重点照明场景，磨砂玻璃材质的质感更好，适合高端商业空间的定制灯具配套。设计时还考虑了多件拼接的兼容性，三款构件的纹样在边缘处做了衔接处理，当多个同尺寸或不同尺寸的构件拼接安装时，相邻构件的边缘纹样可以自然衔接，形成连续的整体花纹效果，不会出现纹样断裂的违和感，满足大面积装饰吊顶的设计需求。在光学模拟阶段，针对每款花纹的结构做了光线追迹分析，调整花纹凹陷部位的倾斜角度，让中心区域的光线透过率保持在75%左右，边缘区域的光线透过率保持在60%左右，形成中心亮、边缘柔和过渡的光型，避免出现中心过亮、边缘暗区明显的问题，同时减少光线在构件内部的全反射损耗，提升整体的光效利用率。
